公共PUCCH资源

在UE没有配置专用PUCCH资源（PUCCH-Config ->PUCCH-ResourceSet）时，就用PUCCH-ConfigCommon配置的公共资源。

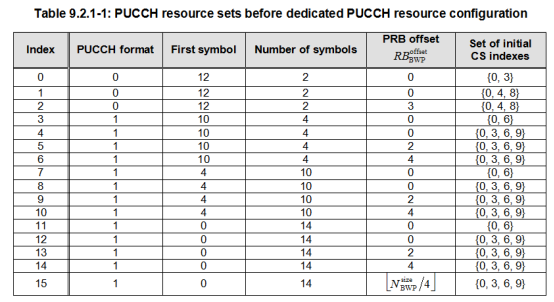

pucch-ResourceCommon：38.213-Table9.2.1-1中规定了16个公共PUCCH资源集，这个IE用来指定其中一个资源集。通过查表可以得到该PUCCH资源集format、时域的首符号位置和持续时长、频域的在初始UL BWP中的PRB偏移，以及循环移位。

pucch-GroupHopping：基序列分成组$u$以及组中的序列编号$v$两部分。对于group-hopping和sequence-hopping的使能配置决定了组号和序列号的取值，具体见38.211-6.3.2.2.1。"neither"表示group-hopping和sequence-hopping都不使能；"enable"表示使能group-hopping，去使能sequence-hopping；"disable"表示去使能group-hopping，使能sequence-hopping。

hoppingId：小区特定的加扰ID，用于确定序列组号和序列号的取值，具体见38.211-6.3.2.2.1。

p0-nominal：PUCCH传输使用的功控参数P0。

确定频域资源

38.213-Table9.2.1-1每一行定义个PUCCH资源集，而每一个PUCCH资源集又包含了16个资源，那么在RRC连接建立前，UE检测到了DCI format 1_0或DCI format 1_1，这时要发送HARQ-ACK以响应检测到的DCI，UE会选哪个PUCCH资源呢？

假如在高层参数指定的PUCCH资源集中，最终选定的PUCCH资源索引为${\gamma }_{PUCCH}$，这个索引有两个特征：
$0\le {\gamma }_{PUCCH}\le 15$
${\gamma }_{PUCCH}=\lfloor 2\cdot n_{CCE,0}÷N_{CCE}\rfloor +2\cdot {\Delta }_{PRI}$
其中，$N_{CCE}$是承载DCI format 1_0或DCI format 1_1的PDCCH的CORESET的CCE数目；$n_{CCE,0}$是PDCCH的第一个CCE的索引；${\Delta }_{PRI}$是在DCI format 1_0或DCI format 1_1中带的一个值PUCCH resource indicator。

当$\lfloor {\gamma }_{PUCCH}/8\rfloor =0$时：

• UE在PUCCH传输第一跳使用的PRB索引为$R{B}_{BWP}^{offset}+\lfloor {\gamma }_{PUCCH}/N_{CS}\rfloor$，在第二跳使用的PRB索引为$N_{BWP}^{size}-1-R{B}_{BWP}^{offset}-\lfloor {\gamma }_{PUCCH}/N_{CS}\rfloor$，其中$N_{CS}$指在初始循环移位索引集中初始循环移位索引的个数。

• ${\gamma }_{PUCCH}mod{N}_{CS}$作为初始循环移位索引，在初始循环移位索引集中查找

当$\lfloor {\gamma }_{PUCCH}/8\rfloor =1$时：

• UE在PUCCH传输第一跳使用的PRB索引为$N_{BWP}^{size}-1-R{B}_{BWP}^{offset}-\lfloor ({\gamma }_{PUCCH}-8）/N_{CS}\rfloor$，第二跳使用的PRB索引为$R{B}_{BWP}^{offset}+\lfloor ({\gamma }_{PUCCH}-8）/N_{CS}\rfloor$

• $({\gamma }_{PUCCH}-8)mod{N}_{CS}$作为初始循环索引，在初始循环移位索引集中查找

专用PUCCH资源

关于专用PUCCH资源，要关注PUCCH-ResourceSet、PUCCH-Resource、PUCCH-FormatConfig这几个类型的配置参数。

PUCCH-ResourceSet

resourceList：，每个PUCCH资源都会配置ID，这个IE就是组成这个PUCCH资源集的PUCCH资源ID列表。

maxPayloadMinus1：UE使用该PUCCH资源集可以传输的最大负荷比特数减1。在PUCCH发送时刻，UE会选择第一个满足它要传输的比特数的PUCCH资源集。第一个资源集（即Set0）不会携带该字段，因为按规定Set0最大传输3比特。最后一个Set也不用携带该字段，因为UE可以推出这个值。这个值应该设置成4的倍数。

maxNrofPUCCH-ResourcesPerSet：集合可配置的最大PUCCH资源数。

确定PUCCH资源集

可以看到PUCCH-Config中会配置多个PUCCH资源集，根据UE要传输的UCI信息的比特数$O_{UCI}$以及其中包含的信息，来决定使用哪个PUCCH资源集：

• 当$O_{UCI}\le 2$，UCI包含了1或2比特的HARQ-ACK信息，如果是HARQ-ACK和SR同时发送还包含了positiv SR或negative SR（即有或没有SR），选择第一个PUCCH资源集（即pucch-ResourceSetId=0）

• 当$2<O_{UCI}\le N_2$，其中$N_2$是这个资源集的参数maxPayloadMinus1，选择第二个PUCCH资源集（即pucch-ResourceSetId=1）

• 当$N_2<O_{UCI}\le N_3$，其中$N_3$是这个资源集的参数maxPayloadMinus1，选择第三个PUCCH资源集（即pucch-ResourceSetId=2）

• 当$N_3<O_{UCI}\le 1706$，选择第四个PUCCH资源集（即pucch-ResourceSetId=3），最后一个集合可传输的比特下限由$N_3$决定，上限固定是1706，这就是不用配置maxPayloadMinus1的原因

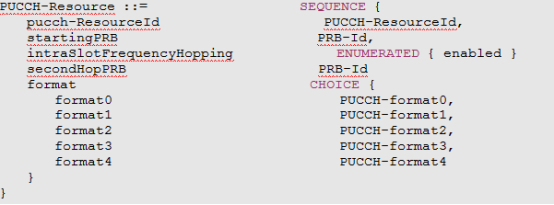

PUCCH-Resource

startingPRB：没有配置跳频时使用的PRB索引，或者配置了跳频时在跳频前的第一个PRB索引。

intraSlotFrequencyHopping：是否支持时隙内跳频。对于占据了多个时隙的长PUCCH，不能同时支持时隙内跳频和时隙间跳频。

secondHopPRB：跳频后的第一个PRB索引，这个参数用于时隙内跳频场景。

根据format取值，决定由PUCCH-format0/1/2/3/4提供时域的起始符号索引startingSymbolIndex和持续符号数nrofSymbols：

在PUCCH-format 2和PUCCH-format3中规定了nrofPRBs表示传输PUCCH format时使用的PRB数，具体的用法要根据UCI中包含的信息来决定。

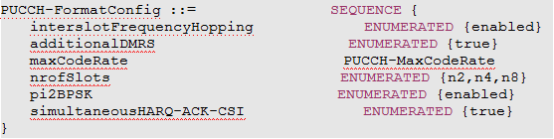

PUCCH-FormatConfig

interslotFrequencyHopping：当PUCCH format 1、3、4在多个时隙重复时，UE是否支持时隙间的跳频。如果支持，那么UE在偶数编号的时隙频域开始于startingPRB，在奇数编号的时隙频域开始于secondHopPRB。这个地方时隙编号的规则是：第一次PUCCH传输时的时隙编号为0，一直到PUCCH重复发送结束，每个时隙都按序编号，不管PUCCH是否在这个时隙上发送。

nrofSlots：同一个PUCCH format 1、3、4重复发送时占据的时隙数

Group & Sequence hopping

PUCCH format 0、1、3、4需要由low-PAPR（Peak-to-Average-Power-Ratio）序列${\gamma }_{u,v}^{\alpha ,\delta }$来生成。这个序列的定义与循环偏移$\alpha$和基序列${\bar{\gamma }}_{u,v}(n)$相关。而基序列被分了组，组号是 u ∈ { 0 , 1 , . . . , 29 } uin{0,1,...,29} u∈{0,1,...,29}，$v$是在一个组里面的序列编号。

可以看到，生成PUCCH format时使用的序列由$u$和$v$共同决定，而序列组$u=(f_{gh}+f_{ss})mod30$和组中编号$v$则是由高层参数pucch-GroupHopping和hoppingId决定，具体的方式如下：

首先对下文中的几个参数做个说明，
hoppingId就是下文中的$n_{ID}$，如果高层没有配置这个参数，那么$n_{ID}=N_{ID}^{cell}$；
$n_{s,f}^{\mu }$是无线帧中的时隙编号；
$n_{hop}$是跳频索引，如果没有配置高层参数intraSlotFrequencyHopping，则$n_{hop}=0$，如果配置为*‘enabled’*，则第一跳时$n_{hop}=0$，第二跳时$n_{hop}=1$。

• 如果pucch-GroupHopping配置为’neither’，那么：
  $f_{gh}=0$
  $f_{ss}=n_{ID}mod30$
  $v=0$
  可以看到，一旦$n_{ID}$确定，序列组就确定，最终的序列就是这个组中的第一个序列，不会再跳。

• 如果pucch-GroupHopping配置为’enable，那么：
  $f_{gh}=({\sum }_{m=0}^7{2}^{m}c(8(2n_{s,f}^{\mu +n_{hop}})+m))mod30$
  $f_{ss}=n_{ID}mod30$
  $v=0$

  序列组的选定与PUCCH format发送的时隙以及跳频相关，随着时隙和跳频的变化序列组也会跟着变，但在组内始终选取第一个序列，最终达到了序列跳的目的。

• 如果pucch-GroupHopping配置为’disable’，那么：
  $f_{gh}=0$
  $f_{ss}=n_{ID}mod30$
  $v=c(2n_{s,f}^{\mu }+n_{hop})$

  一旦$n_{ID}$确定，序列组就确定；在组内选取到的序列会随着PUCCH format发送的时隙和跳频索引而改变，最终达到序列跳的目的。
