Android架构简析

Android 操作系统是基于linux内核的软件栈，由C/C++/JAVA等语言开发，其层次结构如下所示：

软件层	功能描述	组件描述
内核层	进程管理，内存管理，文件管理等操作系统核心功能	打过大量patch的linux内核
C程序库	为Android应用提供底层的程序库	Libc、SQLite、Webkit、SSL等
Android程序库	为 Android 开发的基于 Java 的程序库	android.app android.content android.database android.opengl android.os android.text android.view android.widget android.webkit
Android运行时	使JAVA程序使用linux核心功能	Dalvik 虚拟机 其他核心库
应用框架	以 Java 类的形式为应用程序提供许多高级的服务	活动管理者 内容提供者 资源管理器 视图系统
Android 应用程序	Android APP	APP Manifest Res文件等

QNX架构简析

QNX是一个分布式、可扩展、遵从POSIX规范的类Unix硬实时操作系统，它采用微内核的架构，即微内核只提供进程调度、进程间通信、底层网络通信和中断处理四种服务，驱动程序、协议栈、文件系统、应用程序等都在微内核之外内存受保护的安全的用户空间内运行，组件之间能避免相互影响，在遇到故障时也能重启。

功能层	功能描述	组件描述
底座层	支持X86、PowerPC、ARM board	相关硬件
微内核层	提供进程调度、进程间通信、底层网络通信和中断处理四种服务	进程调度 进程间通信 底层网络通信 中断处理
保护内存层	除微内核之外的网络通信、设备驱动等程序	文件系统 POSIX能力 网络通信 设备驱动
高级运行时	提供无线网络、fast boot等功能	fast boot Wireless Networking Adaptive partitioning Multi-core

RGB

RGB是用R(red：红色)+G(green：绿色)+B(blue：蓝色)这三基色按照不同比例混合后显示人类能感知的所有颜色，其格式汇总如下：

格式种类	存储说明	R G B分量获取
RGB555	RGB555是一种16位的RGB格式，R、G、B分量都用5位来表示，剩下的一位不用。	R = color & 0x7C00, (获取高字节的5个bit) G = color & 0x03E0, (获取中间5个bit) B = color & 0x001F, (获取低字节5个bit)
RGB565（高彩色)	RGB565同样是一种16位的RGB格式，R和B分量用5位来表示，G分量用6位标志。	R = color & 0xF800, (获取高字节的5个bit) G = color & 0x07E0, (获取中间6个bit) B = color & 0x001F, (获取低字节5个bit)
RGB24(真彩色)	RGB24是一种24位的RGB格式，R、G、B分量都用8位来表示，每位取值范围都为0-255。	R = color & 0x000000FF, G = color & 0x0000FF00, B = color & 0x00FF0000
RGB32(真彩色)	RGB32使用32位来表示一个像素，RGB分量各用去8位，剩下的8位用作Alpha通道或者不用。Alpha通道是一个8位的灰度通道，该通道用256级灰度来记录图像中的透明度信息，定义透明、不透明和半透明区域，其中白表示不透明，黑表示透明，灰表示半透明。	R = color & 0x0000FF00, G = color & 0x00FF0000, B = color & 0xFF000000, A = color & 0x000000FF

YUV

YUV是一种颜色编码方法，常使用在各个视频处理组件中。其中的“Y”表示明亮度（亮度通道），也就是灰阶值，即黑到白的范围值，所以只有Y值的图像，是黑白的，“U”表示色彩值，“V”表示色彩的饱和度，“U”“V”用于指定像素的颜色，UV也称色度通道。通俗得讲，一个像素点用亮度Y和色度（一组UV）表示。

1. YUV的表示

YUV的表示法称为A:B:C表示法，即Y采用，UV的频率，如下所示：

（1）4:4:4表示完全取样；

（2）4:2:2表示2:1的水平取样，垂直完全采样。

（3）4:2:0表示2:1的水平取样，垂直2：1采样。

（4）4:1:1表示4:1的水平取样，垂直完全采样，这种方式非常少采用。

1. YUV存储格式

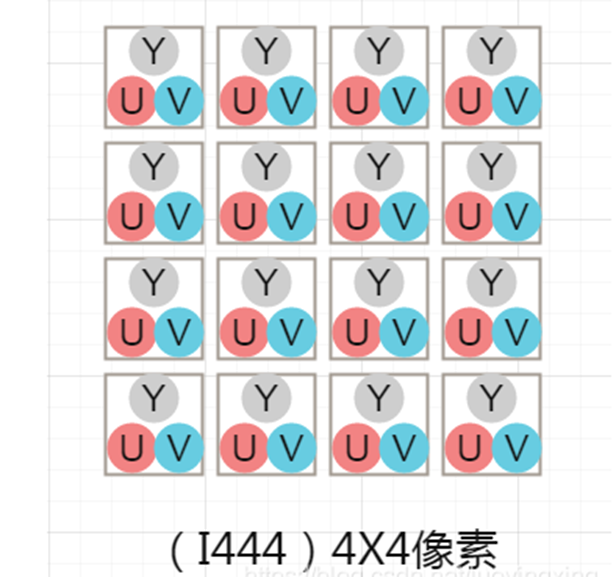

（1）YUV444类型

每个像素点都存储对应的YUV值，单个像素需要3个字节，在1080x1920的图像中，需要1080x1920x

（1Y + 1U + 1V）（字节）≈ 0.7MB来存储。

存储YUV444时先存8位Y，在存8位U，最后存8位V。

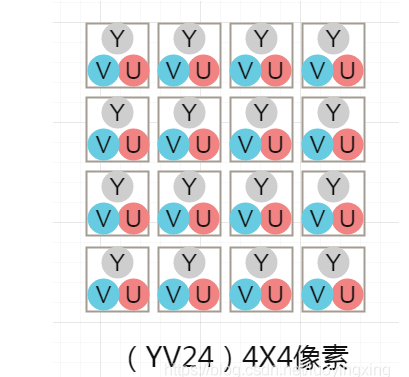

（2）YV24类型

与YUV444类似，但存储YV24时先存8位Y，在存8位V，最后存8位U。

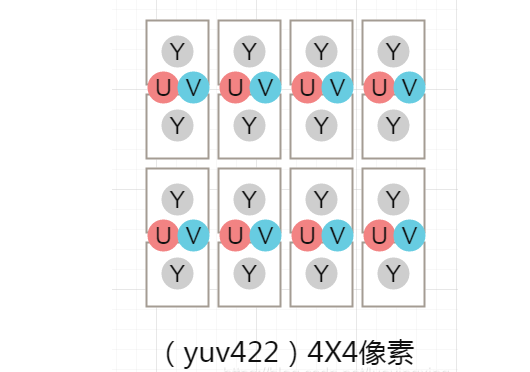

（3）YUV422类型

每两个像素点共用一对UV值，所以，在1080x1920的图像中，需要1080x1920x（1Y+ 0.5U + 0.5V）（字节）≈ 0.5MB来存储。

如上图所示，1个像素使用2个字节表示，Y占8位，U和V分别占半个字节，即4位。

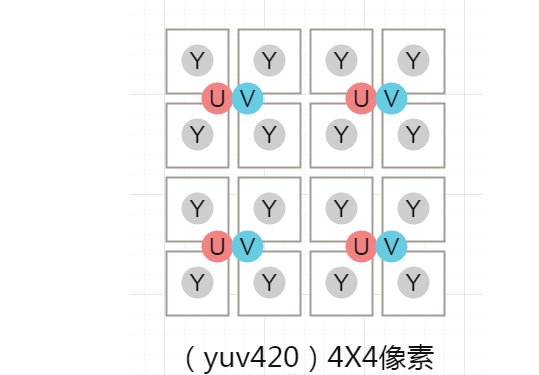

（4）YUV420类型

每四个像素点共用一对UV值，所以，在1080x1920的图像中，需要1080x1920x（1Y+ 0.25U + 0.25V）（字节）≈ 0.3MB来存储。

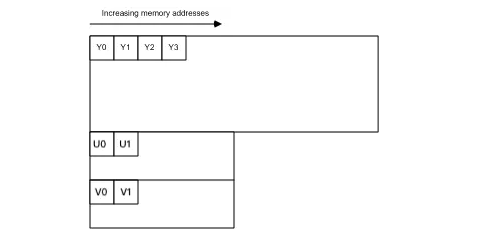

YUV420采用4:2:0表示，一个像素占12比特位，8bit的Y + 2bit的U+ 2bit的V，Y，U，V存储采用三平面格式，如下所示：

从上图可看出，U、V 平面的每行字节数（strides）、高（height）都是 Y 平面的一半，YUV420 是音视频开发中常用的一种格式。

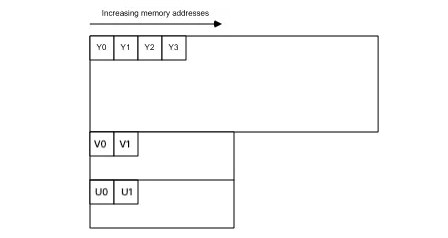

（5）YV12类型

YV12 与 I420 几乎一样，仅改变了 U, V 平面的顺序。内存排列如下图所示：

（6）NV12和NV21类型

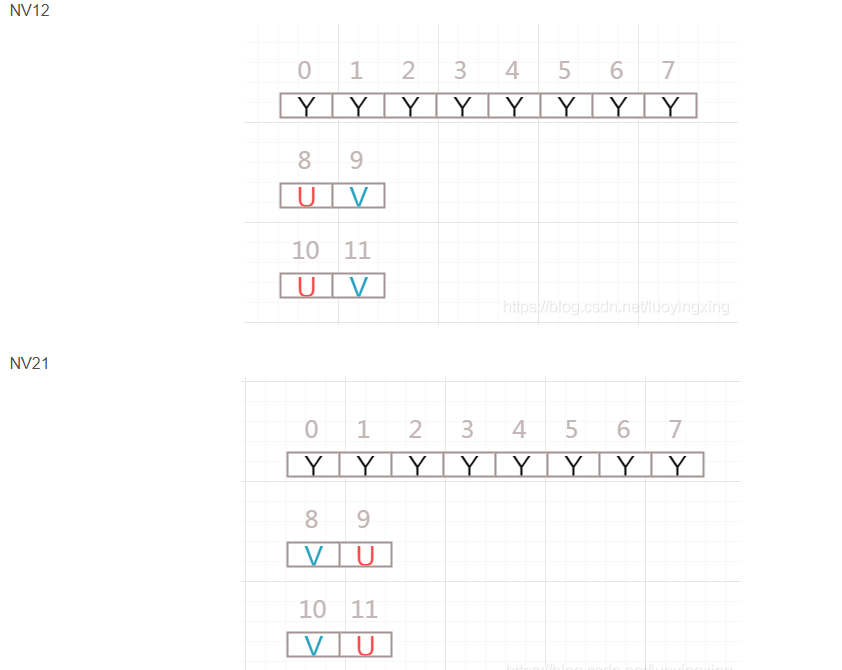

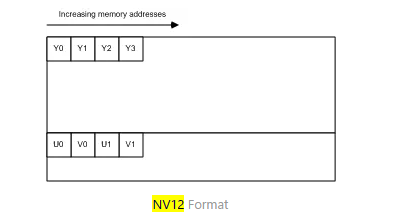

NV12 属于 YUV420SP 格式，两个平面，分别存储 Y 分量 和 UV 分量。其中 UV 分量共用一个平面并且以 U, V, U, V 的顺序交错排列。每四个 Y 分量共享一组 UV 分量。UV 平面的 strides, width 与 Y 平面一样长，但 height 仅为 Y 平面的一半。因此一个像素 12 bits，内存排列如下图所示：

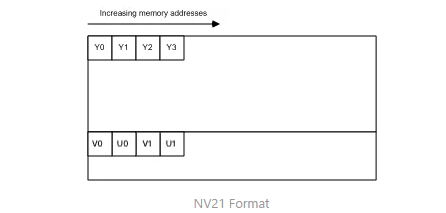

NV21 属于 YUV420SP，与 NV12 几乎一致，区别是 UV 平面中 U 与 V 的排列顺序颠倒，以 V, U, V, U 的顺序交错排列，内存排列如图所示：

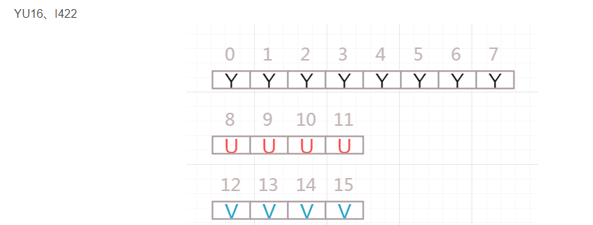

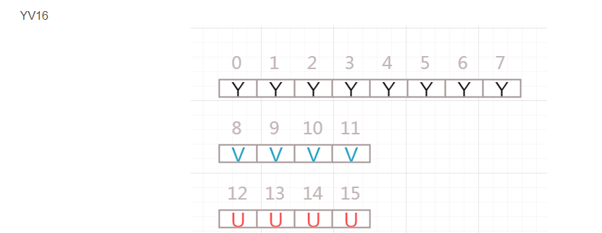

（7）YU16、I422和YV16类型

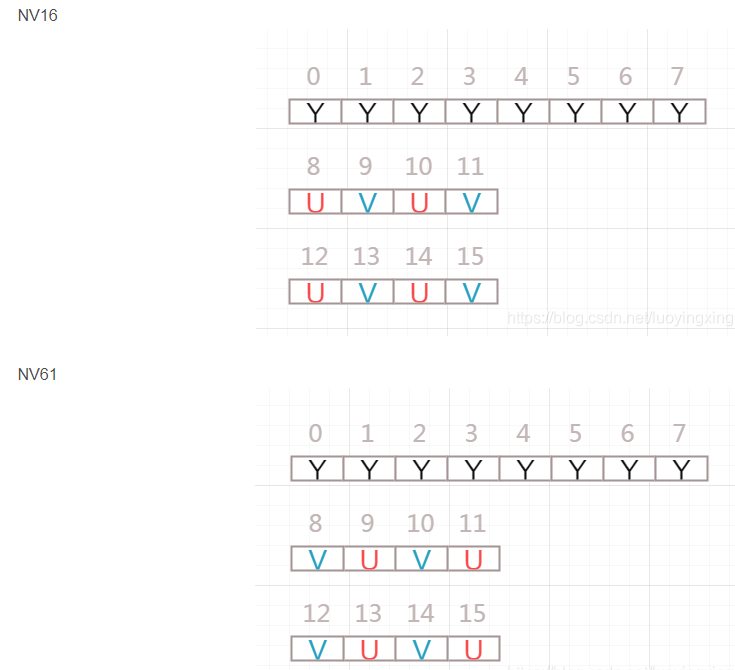

（8）YUV422SP类型

（9）UYVY类型

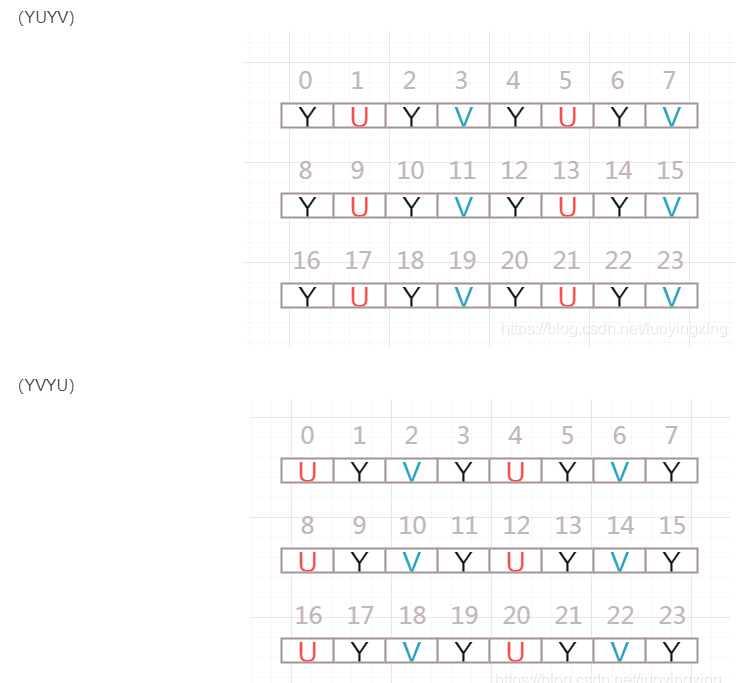

UYVU采用4:2:2格式，每个像素占16比特位，UYVY 与 YUYV 类似，只是亮度（Y）分量与色度（UV）分量排列顺序颠倒，如下图所示：

RGB与YUV互相转换

进行颜色数据运算时使用的是YUV颜色编码，而对图像经过后期处理进行显示时则用的是RGB编码。

1.YUV(256 级别) 可以从8位 RGB 直接计算：

Y = 0.299 R + 0.587 G + 0.114 B

U = - 0.1687 R - 0.3313 G + 0.5 B + 128

V = 0.5 R - 0.4187 G - 0.0813 B + 128

2.RGB 也可以直接从YUV (256级别) 计算:

R = Y + 1.402 (Cr-128)

G = Y - 0.34414 (Cb-128) - 0.71414 (Cr-128)

B = Y + 1.772 (Cb-128)

RAW图像格式

1.概述

RAW格式并不是直接的照片，而是一个文件，该文件记录了CMOS或者CCD图像感应器将捕捉到的光源信号

转化为数字信号的原始数据。RAW文件也称数码底片，它记录了由相机拍摄所产生的一些元数据，如ISO的设置、快门速度、光圈值、白平衡等信息。

2.RAW与JPG

RAW文件与JPG照片有很大的关系，因为JPG照片就是RAW文件经过相机内部的处理而得。RAW文件记录的是拍照环境的原始数据，这些数据在相机的处理器中进行白平衡、锐度、饱和度、色彩等方面的处理之后，再封装就会得到JPG照片。

RAW文件比JPG照片所保留的画面细节也会更加丰富，因为RAW文件记录的都是环境的原始信息，没有细节的损失。但是JPG文件是经过压缩而得到的，另外由于比如控噪等处理之后，难免细节会有损失。

3.MIPI RAW格式

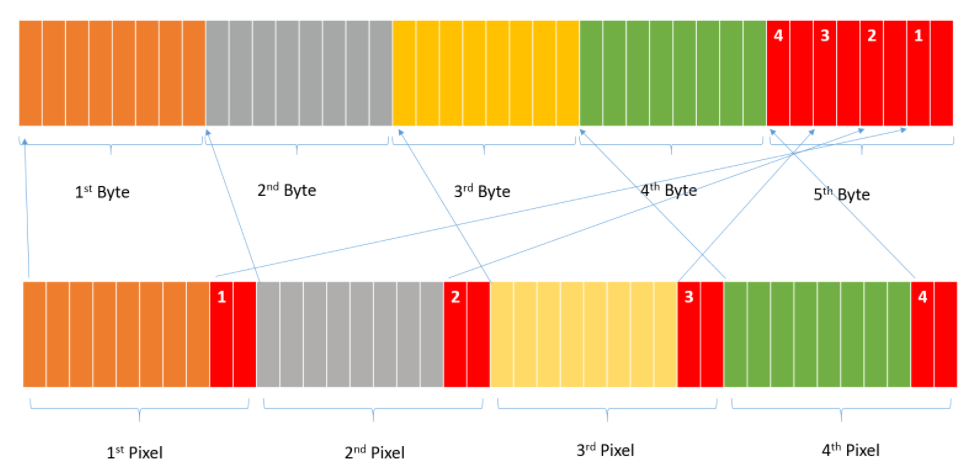

MIPI RAW是一种压缩过的RAW格式，MIPI RAW数据采用5个Byte，共40bit存储4个RAW数据，按照大端对齐存储方式如下所示：

4. 从MIPI RAW数据恢复RAW数据的方法

b1，b2，b3，b4，b5分别为连续读出的五个uint8类型的数据，p1，p2，p3，p4为四个像素点的像素值，那么

p1 = (b1 << 2) + ((b5     ) & 0x3);

P2 = (b2 << 2) + ((b5 >> 2) & 0x3);

P3 = (b3 << 2) + ((b5 >> 4) & 0x3);

P4 = (b4 << 2) + ((b5 >> 6) & 0x3);

Camera模组解析

1 Camera工作基本原理

景物通过镜头（LENS）生成的

光学图像投射到图像传感器（SENSOR）表面，然后转为电信号，经过A/D（模数转换）转换后变成数字图像信号，再送到数字信号处理芯片（DSP）中加工处理，再通过数据总线传输到手机中的System LSI进行处理，最后通过LCD就可以看到图像了。

1.CAMERA的成像关键在于SENSOR，LENS就是相当于在SENSOR前面增加一副眼镜，SENSOR的采光率不是由SENSOR的开口面积决定而是由LENS的表面积决定。

2.数字信号处理芯片DSP（DIGITAL SIGNAL PROCESSING）是通过一系列复杂的数学算法运算，对数字图像信息参数进行优化处理，并把处理后的信号通过USB等接口传到PC等设备。

2 模组结构

1.Lens镜头

2.VMC音圈马达

3.底座支架

4.Sensor感光芯片

5.Driver IC驱动芯片

6.输出接口

sensor是指包装在模组里面的sensor soc，而模组一般是由专门的模组厂购买sensor soc之后根据需求自行选择不同的材料制作出不同规格和质量的模组，因此虽然是同一个型号的sensor，如果是不同的模组厂生产的，那么电路的连接，使用方法也是各不相同，具体的电路还需要根据模组厂提供的电路图为准。

MIPI协议解析

1 概述

MIPI（Mobile Industry Processor Interface）移动行业处理器接口是MIPI联盟发起的为移动应用处理器制定的开放标准。分别定义了一系列的手机内部接口标准，比如摄像头接口CSI、显示接口DSI，其中CSI(Camera Serial Interface)是由MIPI联盟下Camera工作组指定的接口标准。CSI-2是MIPI CSI第二版，主要由应用层、协议层、物理层组成，最大支持4通道数据传输、单线传输速度高达1Gb/s。

2 分层结构

功能层	功能简介
应用层	处理原始图像数据的各种算法模块。
组包/解包层	负责将数据按照一定的次序，切割成 8 比特数据。
底层协议层	为新生成的数据加上包头包尾，形成符合协议要求的数据流。
通道管理层	将生成的数据流按照一定次序和要求，进行读写管理，输出数据流。
物理层	生成 MIPI 最后的信号波形。

工作流程概述：

1.原始的图像数据会在应用层做相应的图像处理，包括白平衡、噪声去除、色彩还原等。

2.处理过后的数据进入组包层做数据分割和重组，再传给协议层。

3.协议层根据数据类型产生包头，根据数据内容产生构成包尾的校验序列，之后将包头、数据本身、包尾组合起来发送给通道管理模块。

4.通道管理模块按照通道的选通情况，合理分配数据到每个通道，之后数据经过数模转换进入物理层传输。

5．接收端在收到物理层的数据后，再按照之前的逆序解包出原始的图像数据。

Android ADB用法概述

1 ADB概述

ADB（Andorid Debug Bridge）是一个Debug工具，采用标准的CS结构，用于开发者使用电脑调试手机或模拟器，ADB包含如下几个部分：

1.Client端, 运行在开发机器中, 即你的开发PC机. 用来发送adb命令。

2.Deamon守护进程, 运行在调试设备中, 即的调试手机或模拟器。

3.Server端, 作为一个后台进程运行在开发机器中, 即开发PC机，用来管理PC中的Client端和手机的Deamon之间的通信。

2 ADB常用命令

1. adb devices

列举当前连接的调试设备。

2. adb logcat

打印log信息。

3.adb install

安装apk。如adb install  ~/Downloads/mobileqq_android.apk

4. adb uninstall

卸载apk，如adb uninstall com.tencent.mobileqq

5.adb push

拷贝本地文件到调试设备中，如adb push ~/temp/GithubApp.trace /sdcard/

6. adb pull

从调试设备中拷贝文件到本地，如adb pull /sdcard/GithubApp.trace ~/

7.adb shell

进入调试设备的shell界面, 此时可以使用调试设备中的很多指令。

Camera 3A

1. 1. 基本概念

3A是动曝光AE（Atuo Exposure）、自动对焦AF（Auto Focus）、自动白平衡AWB（Auto White Balance），它们是 Camera 功能中非常重要的三个部分。

1. 1. Android Camera2的3A设置

// 设置AE

mCaptureRequestBuilder.set(CaptureRequest.CONTROL_AE_MODE, CaptureRequest.CONTROL_AE_MODE_ON_ALWAYS_FLASH);

// 设置AF

mCaptureRequestBuilder.set(CaptureRequest.CONTROL_AF_MODE, CaptureRequest.CONTROL_AF_MODE_AUTO);

// 设置AWB

mCaptureRequestBuilder.set(CaptureRequest.CONTROL_AWB_MODE, CaptureRequest.CONTROL_AWB_MODE_AUTO);
