AT Command 使用指南 （针对3GPP Spec 27.007）

        同学们第一次看到AT Command 可能感觉这是什么指令，怎么还有问号和逗号。读完博主这篇博文，你不仅会明白AT Command 指令结构，还会构建AT Command 以及解析AT Command Response。

缩写介绍：
AT : ATtention
MT: Mobile Termination（可以理解为手机中的芯片）
TE: Terminal Equipment （除手机芯片外的其他部分）
TA : Terminal Adaptor （TE与 MT的适配层）

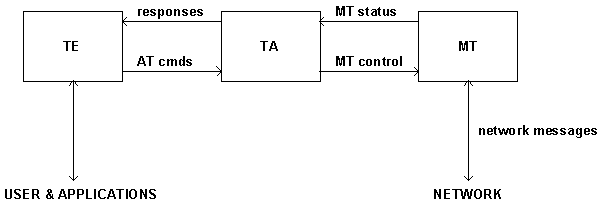

AT 架构：

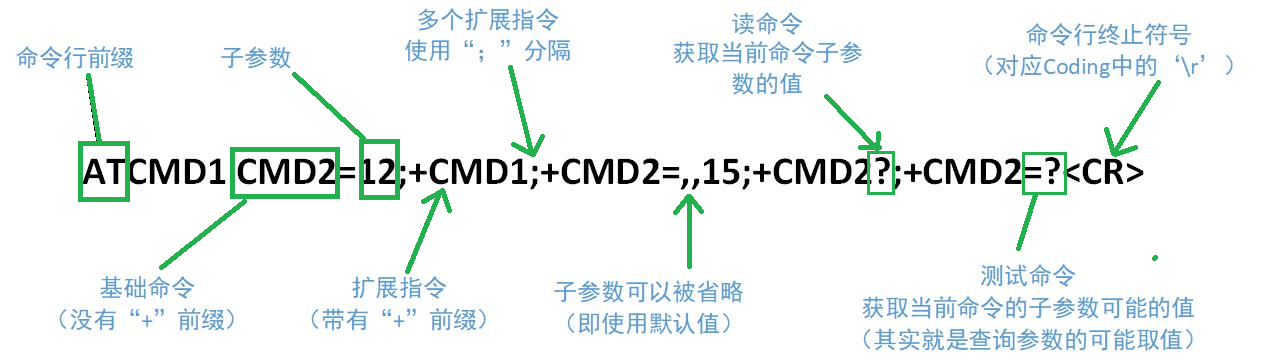

一、AT Command 结构

我们这里介绍的AT Command是使用扩展语法规则(syntax rules of extended)的命令，基础命令可以参考《ITUT Recommendation V.250》

具体解析如下：

• 命令行前缀 “AT”：所有的AT Command都需要前置 “AT” 字符串，来标识这是一个 AT Command；

• 基础命令：没有前置 “+”的命令就是 基础 AT Command；

• 子参数：就是AT Command 的参数，可以有零个、一个或者多个，使用 “=”将子参数传递给 AT Commnad；

• 扩展命令：前置 “+” 的命令就是 扩展命令；

• 多个扩展指令之间，使用 “;” 分隔；

• AT Command 的子参数可以是缺省值（即使有默认值），多个子参数之间使用 “,” 连接；

• 读命令：读命令会在AT Command 末尾添加 “?”，它会根据一些状态值返回当前命令的一个或多个子参数值；

• 测试命令：测试命令会在AT Command 末尾添加 “=?”，它会返回当前命令所有子参数的可能值；
  （例如，我们忘记了这个参数应该怎样设置，可以先查询此参数可以设置哪些值，然后我们再进行设置）

• 协议中提到，每个 Extended command都有测试命令（=？）；
• 对于参数形的命令（Parameter type commands）还有读命令（？）；
• 但是对于功能形的命令（Action type commands），没有读命令，因为它不会记录任何可能的子参数值；

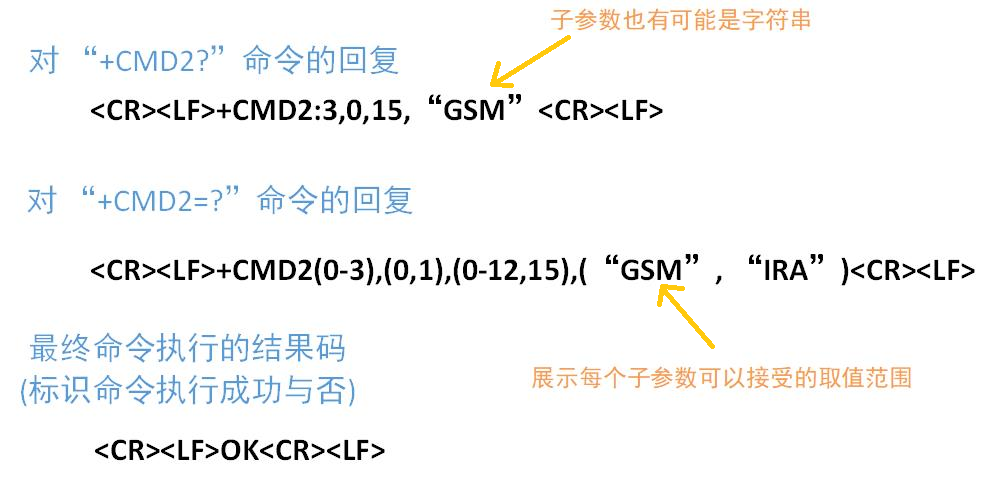

二、AT Command Response 和 result code 结构

我们这里的Response 和 result 都是根据上面的图片进行分析（<CR><LF>等价于 rn）

2.1 command V1 格式

特别说明：

• 上图中的 AT Command Response 和 result code 对应于 command V1格式（verbose response format）

2.2 command V0 格式

另一种数字格式（numeric forma）的AT Command Response 和 result code 称为 command V0，如果开启command V0，则：

• AT Command Response前面将不会有 “<CR><LF>” 字符串;
• result code 变成 “数字<CR>”,例如上图中的结果码变成 “0<CR>” ；

2.3 几类 Result codes

三、AT Command 使用举例

AT Command 有非常多的指令，我们这里结合协议举一个例子。而且设备商还可以创建自己的指令。例如MTK就有自己的AT Command 指令，每次有新的芯片时MTK等芯片商就会来公司给博主介绍新的AT Command 的使用方法。
AT Command 协议下载传送门：点击下载链接

我们以 “+C5GREG” 命令为例进行讲解：

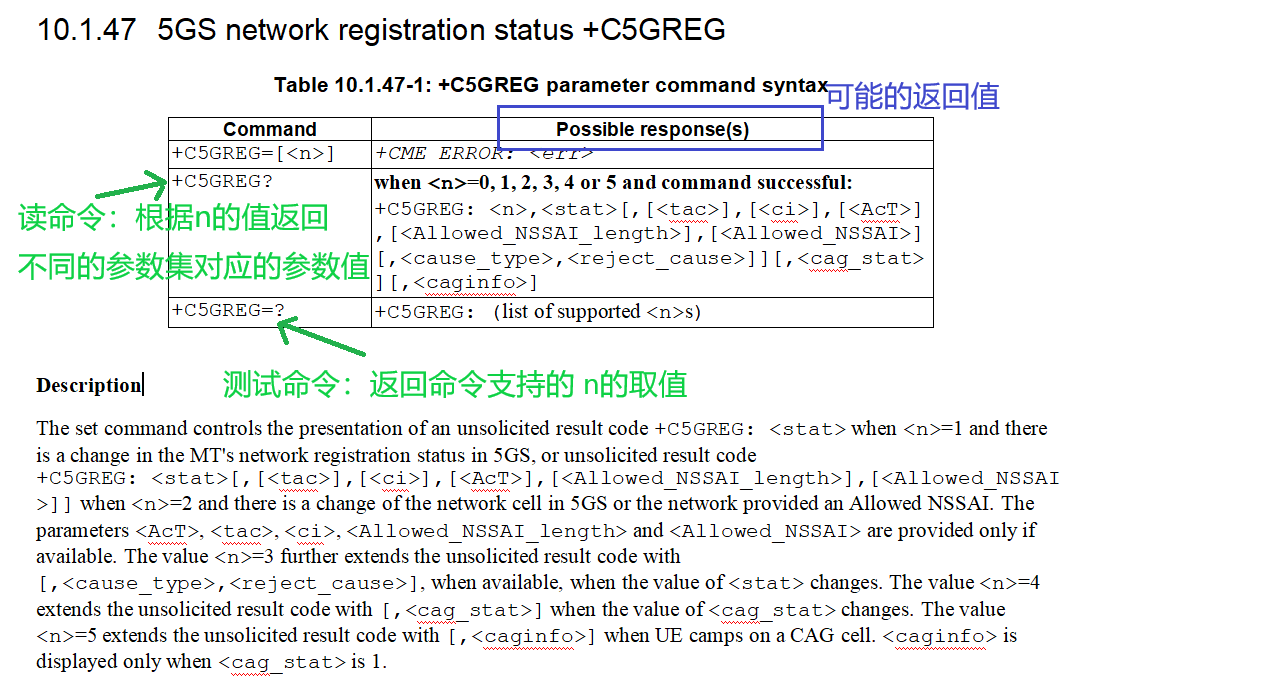

①首先找到协议的 10.1.47，查看协议对 “+C5GREG” 命令的介绍，以及参数、命令响应的介绍

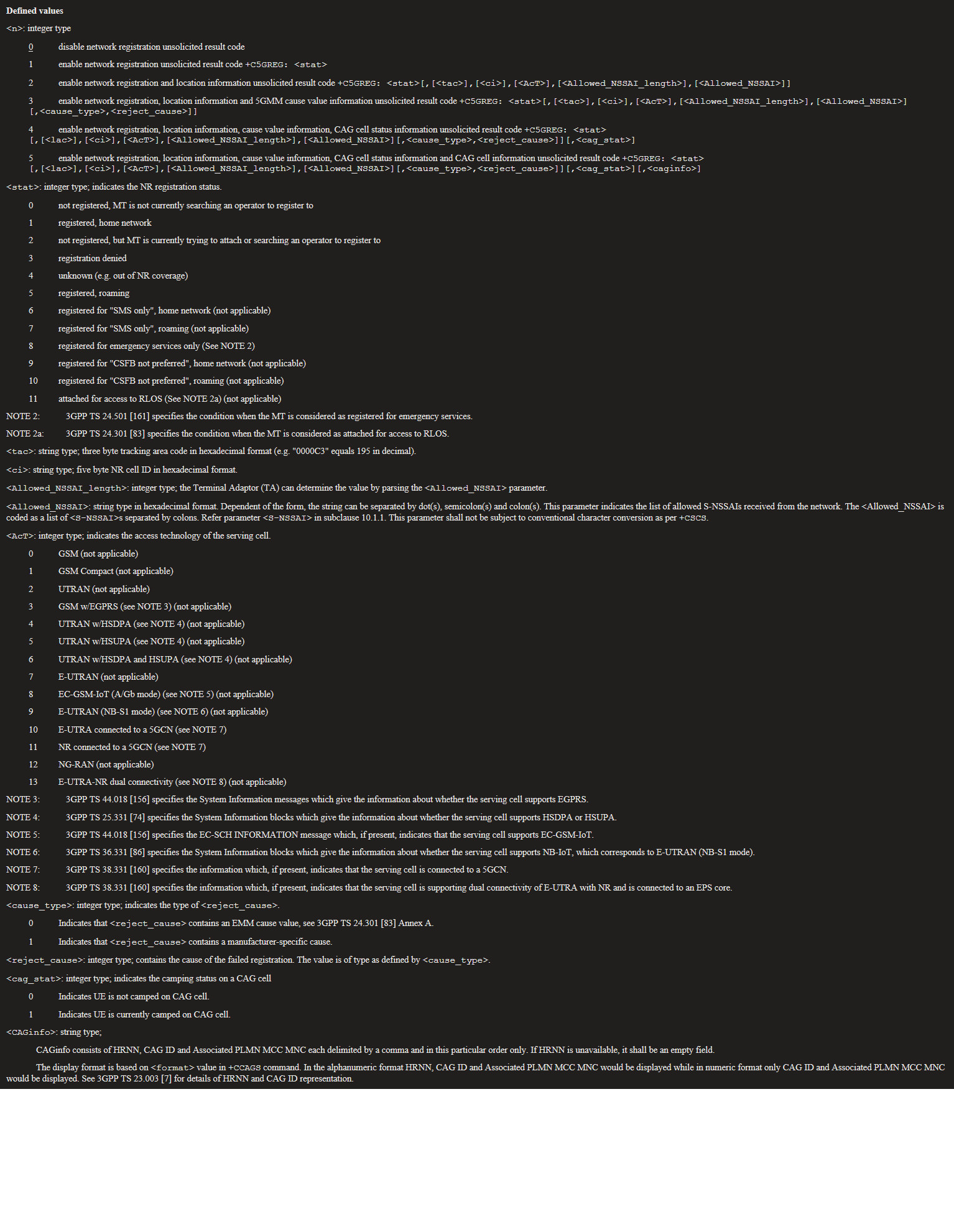

②协议在命令描述下面会介绍参数的可能取值，以及对应取值的含义（下图只作示意图，详细内容参考协议）

③根据协议构建 AT CMD / 解析 AT Response
