概述

如何用Python绘制深小卫推文中的病例图

前面的文章介绍了如何用Python绘制南丁格尔玫瑰图，链接：循序渐进，学会用pyecharts绘制玫瑰图

南丁格尔玫瑰图最初被用于统计军医数据，现在也常用于疫情数据统计。例如在深圳，大家基本每天都会看卫健委的数据，里面就有玫瑰图。

本文介绍如何使用Python实现相同的玫瑰图。

数据录入

根据原始图形中的数据，先将数据录入到代码中。

# coding=utf-8
import pandas as pd
from pyecharts.charts import Pie
from pyecharts import options as opts

# 根据原始图形录入数据
data = {
    '中国香港': [1234, 2], '美国': [66, 0], '日本': [58, 0], '新加坡': [52, 1], '俄罗斯': [49, 0],
    '加拿大': [43, 1], '韩国': [38, 0], '南非': [23, 0], '泰国': [16, 0], '柬埔寨': [15, 0],
    '印尼': [11, 0], '英国': [9, 0], '阿联酋': [8, 0], '菲律宾': [7, 0], '几内亚': [4, 0],
    '马来西亚': [3, 0], '印度': [3, 0], '尼日利亚': [3, 0], '伊拉克': [2, 0], '毛里求斯': [2, 0],
    '阿尔及利亚': [2, 0], '刚果(金)': [2, 0], '德国': [2, 0], '中国台湾': [2, 0], '土耳其': [1, 0],
    '瑞士': [1, 0], '斯里兰卡': [1, 0], '巴西': [1, 0], '奥地利': [1, 0], '约旦': [1, 0],
    '秘鲁': [1, 0], '塞拉利昂': [1, 0], '加纳': [1, 0], '墨西哥': [1, 0], '澳大利亚': [1, 0],
    '匈牙利': [1, 0], '新西兰': [1, 0], '加蓬': [1, 0], '伊朗': [1, 0], '蒙古': [1, 0],
    '卡塔尔': [1, 0], '肯尼亚': [1, 0], '沙特阿拉伯': [1, 0], '越南': [1, 0]
}

原始数据用字典的方式录入，key表示国家，值使用列表，第一个值表示现有数量，第二个值表示新增数量。

绘制南丁格尔图

# 根据不重复的数据，生成图形的高度值
current_no_repeat = sorted(list(set([num[0] for num in data.values()])))
height_graph = [v for v in range(50, 50+len(current_no_repeat))]
area_dict = {k: v for k, v in zip(current_no_repeat, height_graph)}
overseas = {
    'country': [c for c in data.keys()],
    'current': [num[0] for num in data.values()],
    'new': [num[1] for num in data.values()],
    'area': [area_dict[k] for k in [num[0] for num in data.values()]]
}
df_overseas = pd.DataFrame(overseas)
# 绘制南丁格尔玫瑰图
pie = Pie(init_opts=opts.InitOpts(width='800px', height='600px', bg_color='white'))
pie.add(
    '', [list(z) for z in zip(list(reversed(list(df_overseas['country']))), sorted(list(df_overseas['area'])))],
    radius=['25%', '80%'], center=['50%', '50%'], rosetype="area",
    itemstyle_opts=opts.ItemStyleOpts(border_width=1, border_color='white'),
    label_opts=opts.LabelOpts(formatter="{b}", position='inside', color='white', font_size=8, font_weight='bolder')
).set_global_opts(
    title_opts=opts.TitleOpts(title='深圳境外输入n   确诊病例', pos_left='44%', pos_top='43%',
               title_textstyle_opts=opts.TextStyleOpts(color='rgb(43, 70, 213)', font_size=14)),
    legend_opts=opts.LegendOpts(is_show=False)
).render('overseas1.html')

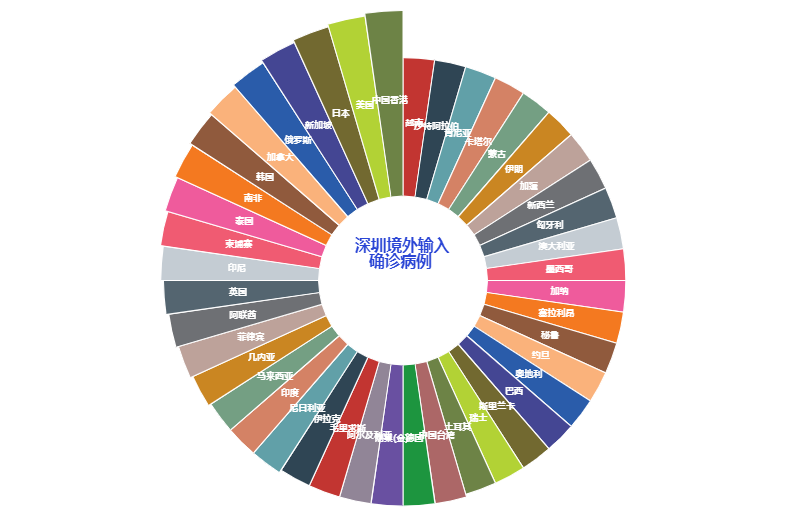

在这里插入图片描述

代码要点介绍：

使用area模式：rosetype参数设置为area，所有扇形圆心角相同，仅通过半径展现数据大小。
绘图半径调整：原始数据中最大的数是1234，最小的数是1，差距太大。如果按照数据大小来展示玫瑰图的半径，数据为1的组看不到图形。
所以代码中先提取了数据中非重复的值，然后给每个非重复值从50开始递增设置绘图的半径高度。
调整显示比例：运行代码，如果结果显示的范围与原图的差异很大，则调整半径等数据。

设置图形颜色和内部环形

玫瑰图的形状绘制好后，继续设置颜色等其他部分。

# 根据不重复的数据，生成图形的颜色值
gap1, gap2 = 7, 14
color_graph = [v for v in range(60, 60+gap1*(len(current_no_repeat)//2), gap1)] +
              [v for v in range(60+gap1*(len(current_no_repeat)//2), 60+gap1*(len(current_no_repeat)//2) +
                                gap2*(len(current_no_repeat)-len(current_no_repeat)//2), gap2)]
color_dict = {k: v for k, v in zip(current_no_repeat, sorted(color_graph, reverse=True))}
color = ['rgb({a},{a},{a})'.format(a=color_dict[v[0]]) if v[1] == 0 else 'rgb(43, 70, 213)' for v in data.values()]

pie = Pie(init_opts=opts.InitOpts(width='800px', height='600px', bg_color='white'))
pie.add(
    '', [list(z) for z in zip(list(reversed(list(df_overseas['country']))), sorted(list(df_overseas['area'])))],
    radius=['25%', '80%'], center=['50%', '50%'], rosetype="area",
    itemstyle_opts=opts.ItemStyleOpts(border_width=1, border_color='white'),
    label_opts=opts.LabelOpts(formatter="{b}", position='inside', color='white', font_size=8, font_weight='bolder')
    # label_opts=opts.LabelOpts(is_show=False)
).add(
    '', [list(z) for z in zip([1], [1])],
    radius=['24%', '25.5%'], center=['50%', '50%'],
    itemstyle_opts=opts.ItemStyleOpts(color='rgb(43, 70, 213)'),
    label_opts=opts.LabelOpts(is_show=False)
).add(
    '', [list(z) for z in zip([1], [1])],
    radius=['22%', '22.5%'], center=['50%', '50%'],
    itemstyle_opts=opts.ItemStyleOpts(color='rgb(43, 70, 213)'),
    label_opts=opts.LabelOpts(is_show=False)
).set_global_opts(
    title_opts=opts.TitleOpts(title='深圳境外输入n   确诊病例', pos_left='44%', pos_top='43%',
               title_textstyle_opts=opts.TextStyleOpts(color='rgb(43, 70, 213)', font_size=14)),
    legend_opts=opts.LegendOpts(is_show=False)
).set_colors(
    list(reversed(color))
).render('overseas.html')

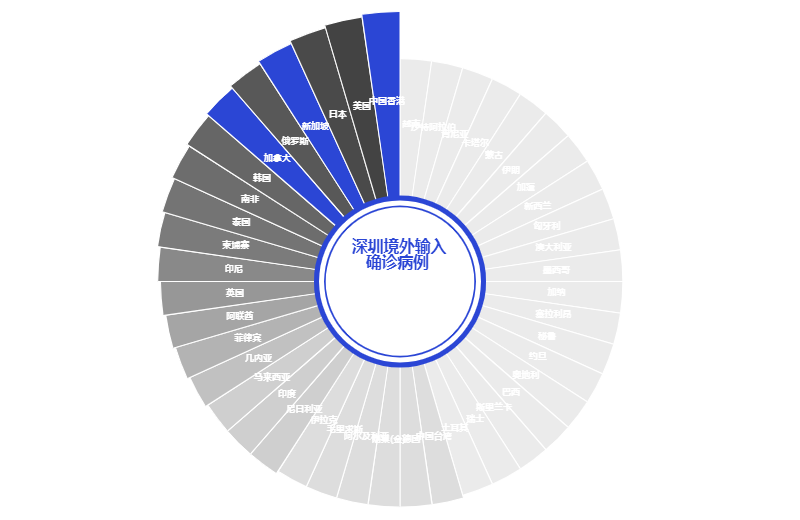

在这里插入图片描述
代码要点介绍：

颜色渐变设置：原图中的颜色由渐变的灰色构成，如果新增病例大于0，则对应的扇形变为蓝色。
灰色是RGB三原色都相等的颜色，代码中用两个变量gap1和gap2来调整颜色值的渐变，蓝色用取色器从原图中获取其颜色值。
玫瑰图内部环形：在Pie对象绘制主图形的后面继续链式调用add()方法，在内部绘制两个环形图，调整大小和颜色等参数满足要求。
调整标题的位置：设置标题的位置、颜色，使其显示在图形的中间。

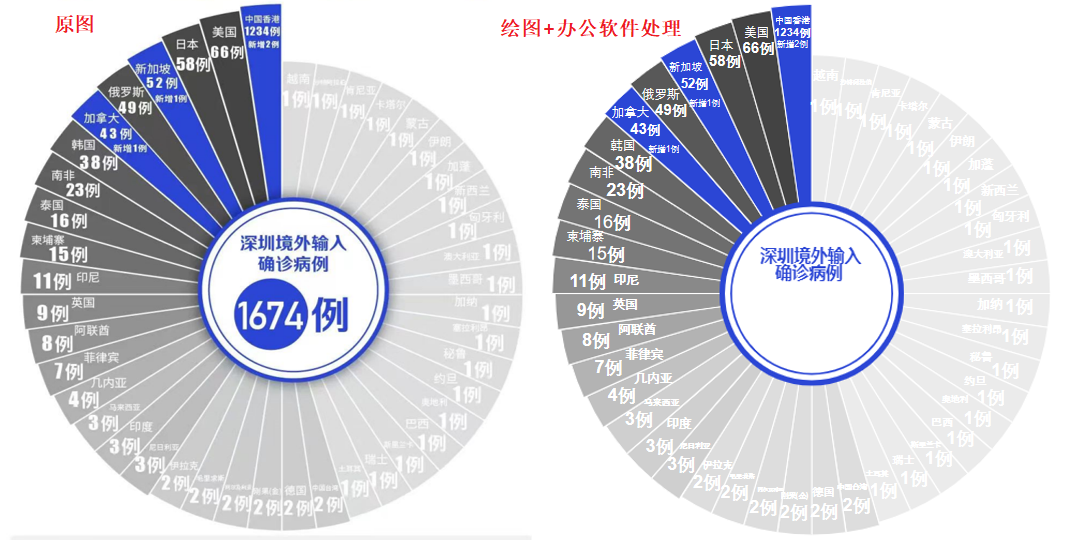

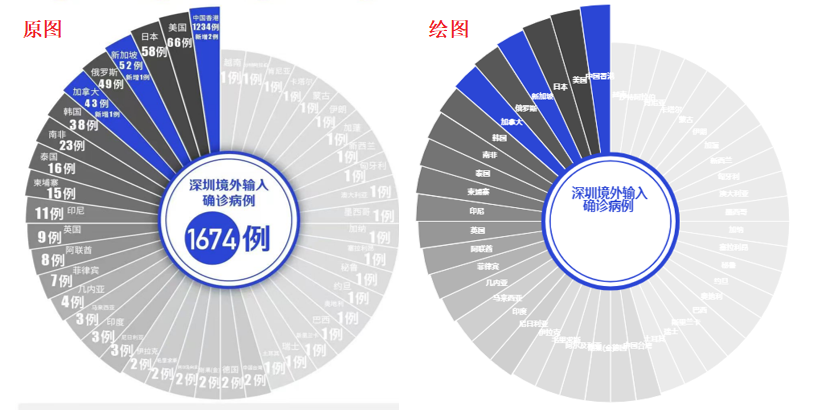

绘制的图形和原图对比：

在这里插入图片描述
