TTS是Text To Speech的缩写，即“从文本到语音”，是人机对话的一部分，让机器能够说话。

语音播报功能的实现方式

• TTS语音模块，比如XFS5152、SYN6288等
• ISD4000系列语音录放芯片分段输出
• 可以按键、UART控制的mp3解码芯片模块
• OTP(One Time Programable)语音芯片[定制]

其中TTS语音模块使用起来最方便灵活，OTP语音芯片最简单。

本文将介绍一下科大讯飞的XFS5152CE语音合成模块。

XFS5152CE语音合成模块

XFS5152CE是一款高集成度的语音合成芯片，可实现中文、英文语音合成；并集成了语音编码、解码功能，可支持用户进行录音和播放；除此之外，还创新性地集成了轻量级的语音识别功能，支持30个命令词的识别。

内置的30个语音识别命令词

手册说如果需要定制命令词需要跟厂家联系，我体验了一下，识别的准确率不是很高。如果需要语音识别功能，可以使用LD3320模块，参考网文：

LD3320语音识别模块：LDV7模块使用详解如果需要录音模块，建议使用ISD系列录音芯片，参考网文：

简单好用的ISD1820语音录放芯片

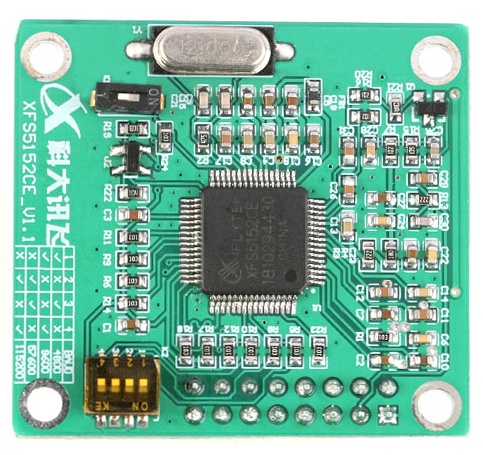

为了使用方便，我们可以直接购买现成的XFS5152CE语音合成模块。

通讯接口

XFS5152CE 芯片支持 UART 接口、I2C 接口、SPI 接口三种通讯方式，可通过 UART 接口、 I2C 或 SPI 接口接收上位机发送的命令和数据，允许发送数据的最大长度为 4K字节。

用户在使用语音编解码功能时（通讯接口必须选择 UART 接口，并且波特率设置为 115200bps），上位机发送启动编解码的命令给语音芯片，芯片内部的语音编解码模块把采集到的音频数据进行编码并通过UART接口实时传送给上位机，或者对上位机传送来的音频数据进行解码并实时播放出来。

接线方式

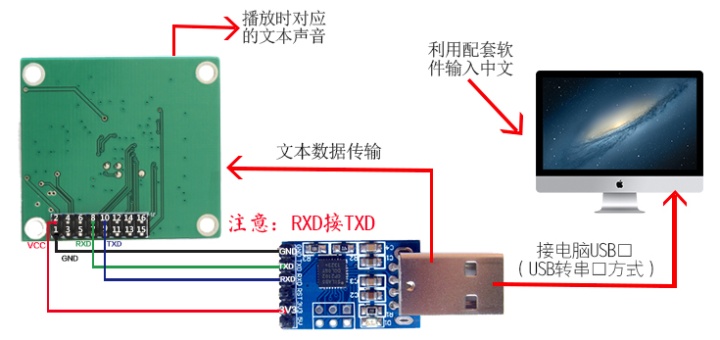

• PC上使用官方演示程序《科大讯飞语音合成芯片PC端演示程序》，使用串口通信进行测试的接线方式如下：

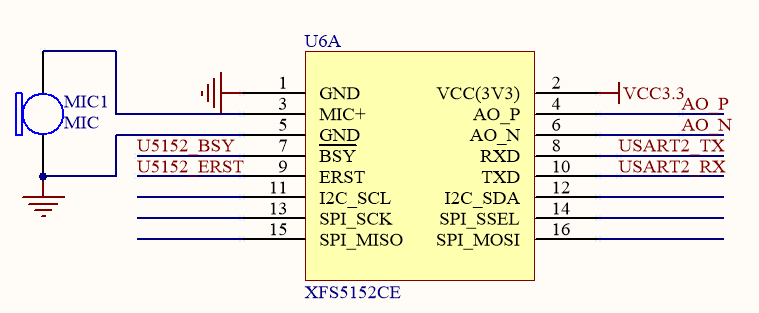

• 如果使用单片机与XFS5152CE语音合成模块联用，模块的8脚和10脚与STM32的串口交叉连接（我使用的是串口2），7脚用于判断语音模块当前的状态，原理图如下所示：

注意：

• 关于功放引脚4脚和6脚：可以根据喇叭的功率来选择相应功率的功放，比如5W以内喇叭可以选择单声道功放XPT8871、LTK5128，15W的喇叭可以选择TDA7297等双声道功放；
• 关于语音识别：只有使用语音识别功能的时候才需要接咪头（如：9767型咪头），且只能识别芯片指定的30条命令词；
• 通过模块板子上的拨码开关选择波特率，如拨到"√XX√"表示9600，模块的通讯比特率要跟上位机或者与之相连的单片机的比特率一致；
• 3.3V供电。

语音播报功能的代码实现

1. 串口初始化

参考网文：

STM32F103 串口的使用方法

uart2_init

通过拨码开关设置波特率为：115200

2. 工作状态指示输出引脚初始化

/BSY引脚用于指示当前的工作状态，低电平代表Ready状态，高电平代表Busy状态。
用单片机的一个GPIO与之相连，可以读取该IO的输入状态，即可获取当前模块处于的工作状态。

#define U5152_BSY  GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)

3. 封装播报语音函数

控制标识需要按照语音合成命令的格式发送，控制标记作为文本进行合成，即合成命令是“帧头 + 数据区长度 + 合成命令字 + 文本编码格式 + 控制标记文本”的格式。

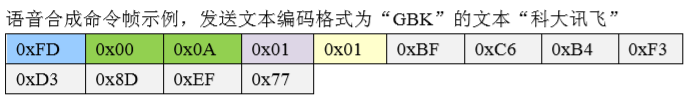

语音合成命令帧示例：

/***********************************************************

4. 播报当前时间语音

while

5. 文本控制标记

XFS5152CE 芯片的语音合成功能支持多种文本控制标记，可以满足用户对语音合成发音人、音量、语速、语调等的设置。 文本控制标记的格式一般是半角中括号（即“[]”）内一个小写字母、一个阿拉伯数字，如： [m3]为使用女声的发音人小燕。

文本控制标记举例

sprintf

[v5]：代表音量值，有效范围为：0~10；

[s5]：为语速值，取值范围为：0~10；

[m3]：选择发音人为小燕（女声）

总结

• 模块优点，文字转语音很方便，很灵活
• 价格较贵，所以我们很多情况不需要功能这么强大的TTS语音模块，有些场景，我们甚至没有必要购买TTS语音模块，比如语音开发中常见的费用催缴，拨通后播放：“尊敬的客户，您本月的费用是：212元”，前面部分对所有客户都一样，录一个语音文件就是了，而数字的合成是很简单的，你只要录制好10个数字语音，再加上十，百，千，万，再加上金钱的单位“元”即可。

资料获取

微信公众号后台回复“XFS5152CE语音合成模块”，可以下载模块相关资料。
