USB音频/耳机芯片DP108替代CM108AH

已被广泛应用的USB音频/耳机芯片DP108，虚拟7.1声道，电脑界面驱动。内部集成晶振，包括双通道DAC和耳机功放，ADC，麦克风增压器，PLL，稳压器，USB收发器等模拟模块在DP108内。许多功能可以通过外部EEPROM编程。 支持HID标准的音量控制。为了增值应用，外部编解码器或音频DSP通过I2S可连接到DP108引脚进行进一步的处理。 3个GPIO引脚可供编程。

DP108-特征

· 软硬件兼容CM108AH
· 符合USB 2.0全速模式
· 符合USB音频设备类别规范v1.0
· 支持USB挂起/恢复模式和远程音量控制引脚唤醒
· 单12MHz晶体输入，带片上PLL和嵌入式USB收发器
· 跳线选择扬声器模式（播放）或耳机模式（播放录音）
· 在耳机模式， USB音频功能的拓扑结构有2个输入端子， 2个输出端子， 1个Mixer单元， 1Selector单位， 3个 Feature 单元
· 在耳机模式下，跳线选择Mixer单片机启用/禁用
· 在扬声器模式下， USB音频功能拓扑结构有1输入端子， 1个输出端子， 1Feature单位
· 支持一个控制端点，一个同步输出端点，一个同步端点，一个中断端点
· 支持AES / EBU ，IEC60958 ， S/PDIF
· 音量加、音量减，和播放静音脚支持USB HID主机控制同步设备类
· 静音、播放状态的LED指示灯
· 外部EEPROM接口，用于供应商特定USB VID ， PID ，序列号
· 通过供应商的具体要求，大规模生产便利的EEPROM写入功能
· 定制的嵌入式VID ， PID ，产品字符串，按客户要求制造String和音量设置
· 通过HID接口3个GPIO引脚与读/写
· 跳线选择电源模式（ 100mA或500mA总线电源或自功率）
· 同步传输采用自适应模式，内部PLL同步
· 48K / 44.1kHz播放和录制采样率
· 软静音功能
· 嵌入式高性能16位音频DAC ，耳机功放
· 主机端数据丢失降噪功能
· 嵌入式16位ADC输入，麦克风Boost
· 嵌入式上电复位块
· 嵌入式5V到3.3V稳压单外接5V操作
· 兼容Win 2000/ Win XP / VISTA / 7的Linux和Mac OS X无需额外的驱动程序（Win CE / Win Mobile C- Media的驱动程序支持）
· 48引脚LQFP封装

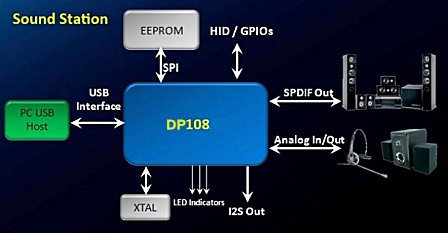

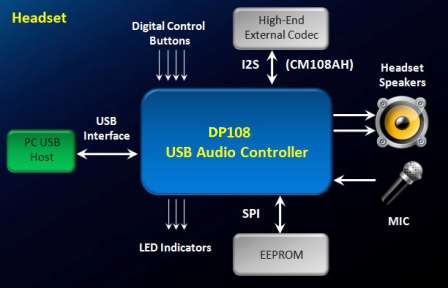

DP108应用原理框图
