概述

硬件方案

本设计介绍了基于单片机的智能手表定位系统的设计与实现，控制系统采用STM32核心芯片，外围电路含有液晶显示器LCD1602，GPS，GSM电路，按键和LED灯电路组成，通过LCD模块能够将实时时间以及定位经纬度显示出来。系统可以通过GSM模块直接发送定位信息到指定的手机用户上。

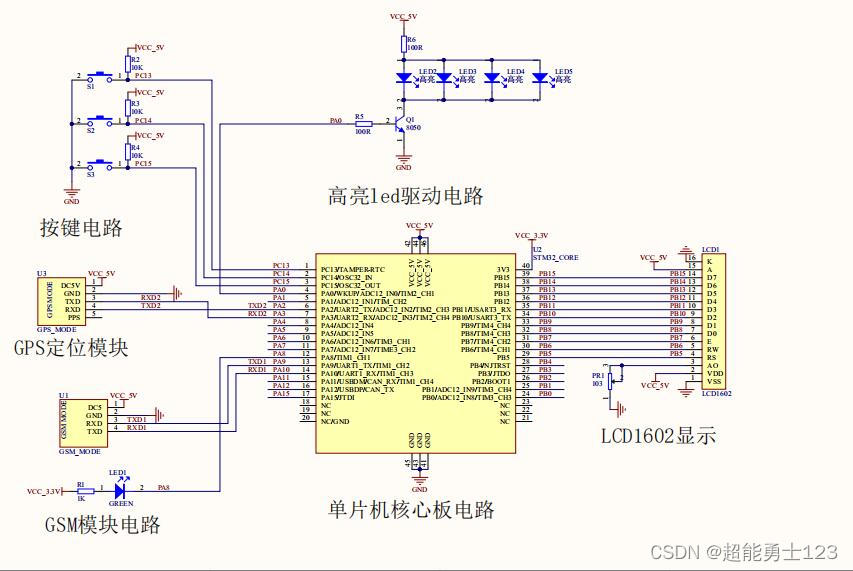

整体电路主要由STM32单片机核心板，LCD1602液晶显示电路，GPS模块，GSM模块，按键电路，LED灯电路及电源电路组成；原理图如图：

设计功能

液晶1602显示时钟，带日期，且可以显示经纬度信息，两个信息通过一个按键切换显示。
通过GPS定位，获取当前的经纬度信息（可以通过浏览器查看具体位置）。
通过电位器可以调节液晶屏的清晰度。
具有手电筒功能，通过另外一个按键，按下，灯亮，再次按下，灯灭。
通过第3个按键来发送经纬度信息给指定手机，按下后，开始发短信；
短信处理过程有指示灯显示；
接受短信的手机号码可以主动获取经纬度信息，发送"GET"给设备手机号,设备会回复信息给发送者.

软件设计

主程序

int main(void)
 {
    unsigned char i ;
    delay_init();             //延时函数初始化
    uart_init(115200);         //串口初始化为115200
    uart2_init(9600)    ;

  TIM3_Int_Init(499,7199);//50ms

    LED_Init();                  //初始化与LED连接的硬件接口
    KEY_Init();

    led_gsm =0 ; ligh =1;//上电初始化
    Lcd_GPIO_init();  //初始化lcd 接口
    Lcd_Init();         //初始化函数
    delay_ms(200);
    ligh =0;//关闭led
    Lcd_Puts(0,0,(u8 *)Lin0_No);//显示
    Lcd_Puts(0,1,(u8 *)Lin1_Ea);//显示

    i=60;
    while(i--) delay_ms(100);//延时

    UART_SendStr(USART1 ,"AT+CMGF=1rn",11); //设置字符集
    i=7;
    while(i--) delay_ms(100);//延时
    UART_SendStr(USART1 ,"AT+CSCS="GSM"rn",15);//设置文本
    i=7;
    while(i--) delay_ms(100);//延时

    UART_SendStr(USART1 , "AT+CMGDA="DEL ALL"rn",20); //删除所有短信
    for(i=0;i<5;i++)
    delay_ms(100);          //延时有助于稳定

  led_gsm = 1;
    while(1)
    {
        key_scan();
        if(disFlag ==1)    //定时更新显示
        {
            disFlag =0;
        if(sysmode_GPS==1)        //gps有效
      {
//        sysmode_GPS=0;
                dealGps();
                if(disNum==0)
                {
                    Lcd_Puts(0,0,(u8 *)Lin0_No);//显示
                    Lcd_Puts(0,1,(u8 *)Lin1_Ea);//显示
                }
                else
                {
                    Lcd_Puts(0,0,(u8 *)dis0);//显示
                    Lcd_Puts(0,1,(u8 *)dis1);//显示
                }
            }
        }

    if(key_m==0)    //发送按键按下
    {
            delay_ms(10);
            if(key_m==0)
            {
                led_gsm =  0;
                UART_SendStr(USART1 ,"AT+CMGF=1rn",11); //设置字符集
                i=3;
                while(i--) delay_ms(100);//延时
                UART_SendStr(USART1 ,"AT+CSCS="GSM"rn",15);//设置文本
                i=3;
                while(i--) delay_ms(100);//延时

                UART_SendStr(USART1 ,"AT+CMGS="+8618xxxxxxxxx"rn",26); //测试号码

                i=3;
                while(i--) delay_ms(100);//延时
                if(sysmode_GPS==1)        //gps有效
                {
                    sysmode_GPS=0;
                    dealGps();
                    UART_SendStr(USART1 ,Lin0_No,12); //发送纬度
                    UART_SendStr(USART1 ,Lin1_Ea,12); //发送经度
                }
                else
                {
                    UART_SendStr(USART1 ,"gps linking...",14); //gps无信号
                }
                delay_ms(200);
                UART_SendStr(USART1 ,( char *)Crtl_Z, 1);        //发送
                i=30;
                while(i--) delay_ms(100);//延时发送
                led_gsm = 1;
            }
        }

        if(readFlag==1)    //读取短信息标志
      {
            readFlag=0;     //读取标志清零
            readMesIng = 1;//读取短信过程中
            timeCount++ ;
            if((stepNum == 0)&&(timeCount>=4))    //定时读取短信
            {
                UART_SendStr(USART1 , "AT+CMGF=1rn",11);   //设置字符集
                timeCount = 0;//延时设置量
                stepNum++;//进入操作过程1
            }
            else if((stepNum == 1)&&(timeCount>=4))    //定时读取短信
            {
                for(i=0;i<SIZEBUF;i++)
                {
                    timebuf[i]='0';   //清空timebuf
                }
                UART_SendStr(USART1 ,"AT+CMGR=1rn",11);
                timeCount = 0;//延时设置量
                stepNum++;//进入操作过程1
            }
            else if((stepNum == 2)&&(timeCount >= 4))    //定时读取短信
            {
                rebackMesFlag=INIT;
                for(i=0;i<(SIZEBUF-3);i++)
                {
                    if((timebuf[i]=='G')&&(timebuf[i+1]=='E')&&(timebuf[i+2]=='T'))    //查询是否接收到GET
                    {
                        rebackMesFlag=OPEN_01;    //状态标识打开
                        break ;
                    }
                    if((timebuf[i]=='+')&&(timebuf[i+1]=='8')&&(timebuf[i+2]=='6'))//查询短信息中的号码
                    {
                        led_gsm = 0;
                        rebackMesFlag = SOMEONE; //有人发送短信
                        AT_CMGS[9]=timebuf[i+0]; //提取号码
                        AT_CMGS[10]=timebuf[i+1];
                        AT_CMGS[11]=timebuf[i+2];
                        AT_CMGS[12]=timebuf[i+3];
                        AT_CMGS[13]=timebuf[i+4];
                        AT_CMGS[14]=timebuf[i+5];
                        AT_CMGS[15]=timebuf[i+6];
                        AT_CMGS[16]=timebuf[i+7];
                        AT_CMGS[17]=timebuf[i+8];
                        AT_CMGS[18]=timebuf[i+9];
                        AT_CMGS[19]=timebuf[i+10];
                        AT_CMGS[20]=timebuf[i+11];
                        AT_CMGS[21]=timebuf[i+12];
                        AT_CMGS[22]=timebuf[i+13];
                    }
                }
                AT_CMGS[23]='"';     //整理字符串
                AT_CMGS[24]=0x0d;
                AT_CMGS[25]=0x0a;

                if(rebackMesFlag != INIT)
                {
                    UART_SendStr(USART1 ,"AT+CMGDA="DEL ALL"rn",20);//删除所有短信
                    for(i=0;i<5;i++)
                    delay_ms(100);          //延时有助于稳定

                    UART_SendStr(USART1 ,"AT+CMGF=1rn",11);   //设置字符集
                    for(i=0;i<3;i++)
                    delay_ms(100);          //延时有助于稳定

                    UART_SendStr(USART1 ,"AT+CSCS="GSM"rn",15); //设置干什么、
                    for(i=0;i<3;i++)
                    delay_ms(100);          //延时有助于稳定

                   UART_SendStr(USART1 , ( char *)AT_CMGS,26);//准备发送短信
                    for(i=0;i<2;i++)
                    delay_ms(100);          //延时有助于稳定

                    if(rebackMesFlag==OPEN_01)
                    {
                        UART_SendStr(USART1 ,Lin0_No,12); //发送纬度
                        UART_SendStr(USART1 ,Lin1_Ea,12); //发送经度
                    }
                    else
                    {
                        UART_SendStr(USART1 ,"CMD_ERR",7); //发送短信息命令错误
                    }
                    delay_ms(100);
                UART_SendStr(USART1 ,(char *)Crtl_Z, 1);        //发送
                    for(i=0;i<20;i++)
                    delay_ms(100);          //延时有助于稳定
                }
                timeCount = 0;//延时设置量
                stepNum++    ;//进入操作过程1
            }
            else if((stepNum == 3)&&(timeCount >= 4))    //定时读取短信
            {
                clearMesFlag++;
                if(clearMesFlag>10)
                {
                  clearMesFlag = 0;
                    UART_SendStr(USART1 ,"AT+CMGDA="DEL ALL"rn",20);//删除所有短信
                }
                timeCount = 0;//延时设置量
                stepNum = 0    ;//进入操作过程1
                led_gsm=1;      //关闭指示灯
                readMesIng = 0;//读取短信过程中
            }
         }

    }
}
