实现相机传感器驱动器使得能够通过传感器提供的原始格式通过CSI总线获取相机数据。
根据相机和应用程序的不同，有两种类型的相机编程路径。

• Camera Core Library Interface
• Direct V4L2 Interface

Camera Core User Mode Library Interface

相机核心用户模式库提供应用程序和内核模式V4L2驱动程序之间的所有控件和数据处理。使用相机核心库界面的典型用例包括：

•使用Tegra ISP功能的应用程序
•必须将RGB格式转换为YUV格式并为拜耳传感器执行各种后处理任务的应用程序

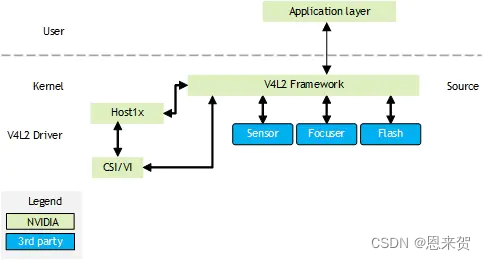

具有应用程序和内核模式V4L2驱动程序的Linux for Tegra架构框架是：

框架

Direct V4L2 Interface
在支持直接V4L2接口的应用程序中，使用此接口与NVIDIA V4L2驱动程序进行通信，而无需使用相机核心用户模式库。 使用此路径从传感器捕获RAW数据或验证传感器驱动程序。
应用程序使用内核模式V4L2驱动程序如下：


提供一个拜耳像素格式传感器需要客户开发：
• Device Tree in the kernel
• V4L2 sensor driver
有两种不同版本的驱动程序可用于传感器驱动程序开发。 版本是：
•版本1.0：过去版本中使用的设计。 某些版本1.0功能在以后的版本中不可用。
•2.0版：使用新的Tegra V4L2 Camera Framework来模块化代码，简化传感器驱动程序架构并将冗余代码封装在一个公共位置的新版本。 NVIDIA建议将此版本用于任何新的驱动程序开发。

提供的示例使用Sony IMX185传感器。 索尼IMX185传感器的源代码在以下文件中：
• Version 1.0 driver: imx185_v1.c
• Version 2.0 driver: imx185.c

相机模块和设备树Camera Modules and Device Tree

安装在目标平台上的相机模块可以包括一个或多个设备。 典型的后置摄像头模块包括互补金属氧化物半导体（CMOS）传感器。 典型的前置摄像头模块可以包括单个CMOS传感器。

将一个或多个摄像头模块添加到设备树

1. 在内核源代码树中找到或创建tegra-camera-platform设备节点：

<top>/hardware/nvidia/platform/t19x/common/kernel-dts/t19x-common-modules/tegra194-camera-imx185-a00.dtsi

     2.

注意：
相机相关设备节点中的所有值字段必须使用字符串数据类型，但引用其他设备节点的文件除外。

A typical device-tree node for a camera module is:

tegra-camera-platform {
    compatible = "nvidia, tegra-camera-platform";
    modules {
        module0 {
            badge = "imx185_bottom_liimx185";
           position = "bottom";
            orientation = "0";
            drivernode0 {
                pcl_id = "v4l2_sensor";
                devname = "imx185 30-001a";
                proc-device-tree = "/proc/device-tree/i2c@3180000/tca9546@70/i2c@0/imx185_a@1a";
            };
        };
    };
};

模块属性

The information for moduleX: module (or moduleX: modules) is:

个人成像设备Individual Imaging Device

一个成像设备可以是一个相机模块内的组件，他可以是：
•传感器 sensor
•聚焦器 focuser
•闪光灯 flash
必须将所需信息添加到设备树节点以支持设备操作。
每个设备树节点对应一个设备，分配一个设备树节点包含以下内容：
• The name of the device 设备名称
• The slave address for the device 设备从机地址（设备从机地址可从设备数据手册中获取）
• A compatible string that identifies the node 标识该节点的匹配字符串

注意：
除引用其他设备节点的设备外，相机相关设备节点中的所有值字段都必须使用字符串数据类型。
An example device-tree node for the IMX185 V4L2 sensor driver is:

imx185_a@1a {
compatible = "nvidia,imx185";
reg = <0x1a>;
physical_w = "15.0";
physical_h = "12.5";
sensor_model ="imx185";
post_crop_frame_drop = "0";
use_decibel_gain = "true";
delayed_gain = "true";
use_sensor_mode_id = "true";

mode0 {
    mclk_khz = "37125";
    num_lanes = "4";
    tegra_sinterface = "serial_a";
    phy_mode = "DPHY";
    discontinuous_clk = "no";
    dpcm_enable = "false";
    cil_settletime = "0";
    dynamic_pixel_bit_depth = "12";
    csi_pixel_bit_depth = "12";
    mode_type = "bayer";
    pixel_phase = "rggb";
    active_w = "1920";
    active_h = "1080";
    readout_orientation = "0";
    line_length = "2200";
    inherent_gain = "1";
    mclk_multiplier = "2";
    pix_clk_hz = "74250000";

    gain_factor = "10";
    min_gain_val = "0";         /* 0dB */
    max_gain_val = "480";       /* 48dB */
    step_gain_val = "3";        /* 0.3 */
    default_gain = "0";
    min_hdr_ratio = "1";
    max_hdr_ratio = "1";
    framerate_factor = "1000000";
    min_framerate = "1500000";
    max_framerate = "30000000"; /* 30 */
    min_exp_time = "30";        /* us */
    max_exp_time = "660000";    /* us */
    step_exp_time = "1";
    default_exp_time = "33334"; /* us */
    embedded_metadata_height = "1";
};
. . .
ports {
    #address-cells = <1>;
    #size-cells = <0>;
    port@0 {
        reg = <0>;
        liimx185_imx185_out0: endpoint {
        port-index = <0>;
        bus-width = <4>;
        remote-endpoint = <&liimx185_csi_in0>;
    };
};

设备属性
对于V4L2传感器设备的设备树节点，请为设备定义所需的硬件资源，如下所示：

property-value pairs
适用于V4L2实现的传感器模式的属性 - 值对是：

注意：
下表中的所有属性均按模式设置，必须精确设置。

Input signal has 16-bit depth
• Output signal has 12-bit depth
• csi_pixel_bit_depth = “12”
• dynamic_pixel_bit_depth = “16”
The control point properties are:

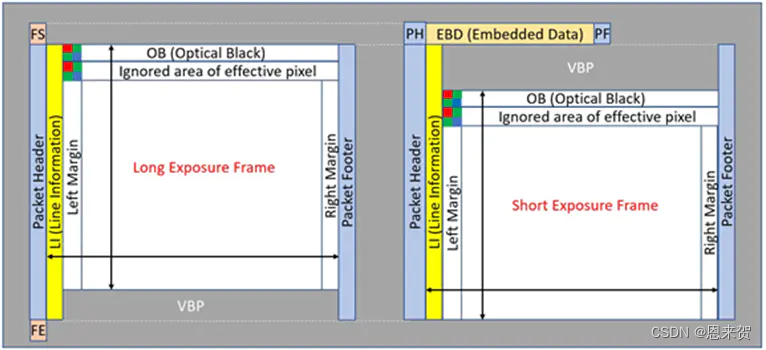

示例数字重叠WDR曝光帧（3840x2160）
该图示出了双曝光DOL（数字重叠）多帧的示例。

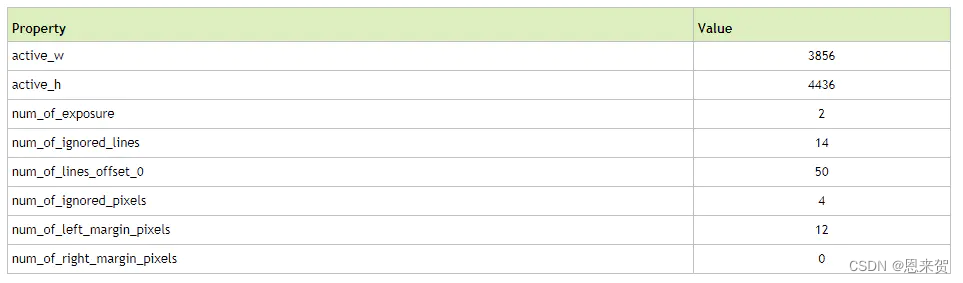

适用于4K数字重叠WDR帧的此图的值为：


•LI（行信息）标题像素有助于区分垂直空白周期（VBP）行和不同的曝光行。因此，上图中有三种LI：VBP，长曝光和短曝光。 VP（行）由VI（视频输入）模块基于LI滤除。
•num_of_exposure表示每次数字重叠捕获中的曝光次数。对于4K数字重叠WDR的上述示例，这是2（两次曝光）。
•num_of_ignored_lines表示位于每个曝光帧顶部且未包含在输出帧中的行数。这包括OB行和Ignored Area Effective Pixel行，两者都使用与它们所在的曝光帧相同的LI头。因此，这些行由VI模块读取并被裁剪掉。对于上面的示例，此值为14行= 8 OB行+ 6个忽略区域有效像素行。
•num_of_lines_offset_0表示在双曝光DOL多帧中单次曝光和帧中出现的VBP行数。相同数量的VBP行出现在长曝光帧的末尾和短曝光帧的开始处。对于上面的示例，该值为50（长曝光帧结束时为50行，短曝光帧开始时为50行）。
•num_of_ignored_pixels表示每行开头的LI像素，用于区分不同的曝光行和VBP行。对于上面的示例，此值为4（四个像素）。
•num_of_left_margin_pixels表示每行上图像日期之前左侧的边距像素。这些是裁剪对齐所必需的。对于上面的示例，此值为12（12像素）。
•num_of_right_margin_pixels表示每行图像日期后右侧的边距像素。这些是裁剪对齐所必需的。对于上面的示例，此值为0（零像素）。
•active_w表示像素活动区域的总宽度。在这种情况下，它是3840 + 4（LI）+12（左边距）+ 0（右边距）= 3856。
•active_h表示像素活动区域的总高度。在这种情况下，它是（2160 + 8（OB）+ 6（忽略区域有效像素+50（VBP））* 2 = 4448。
Port Binding端口绑定

vi {
num-channels = <1>;
ports {
    #address-cells = <1>;
    #size-cells = <0>;
    port@0 {
        reg = <0>;
        liimx185_vi_in0: endpoint {
            port-index = <2>;
            bus-width = <4>;
            remote-endpoint = <&liimx185_csi_out0>;
          };
      };
  };
};

nvcsi {
num-channels = <1>;
#address-cells = <1>;
#size-cells = <0>;
channel@0 {
    reg = <0>;
    ports {
        #address-cells = <1>;
        #size-cells = <0>;
        port@0 {
            reg = <0>;
            liimx185_csi_in0: endpoint@0 {
                port-index = <0>;
                bus-width = <4>;
                remote-endpoint = <&liimx185_imx185_out0>;
            };
        };
        port@1 {
            reg = <1>;
            liimx185_csi_out0: endpoint@1 {
                remote-endpoint = <&liimx185_vi_in0>;
            };
        };
    };
};
};

端口绑定属性是：

验证相机接口绑定

• 执行以下命令

//if have sudo apt-get install media-player-info
sudo media-ctl -p -d /dev/media0


对于本身不带该命令的系统可以通过apt-get install进行安装：
sudo apt-get install v4l-utils

返回的输出类似于以下内容：

Media controller API version 0.1.0
Media device information
------------------------
driver          tegra-vi4
model           NVIDIA Tegra Video Input Device
serial
bus info
hw revision     0x3
driver version  0.0.0

Device topology
- entity 1: 150c0000.nvcsi-0 (2 pads, 2 links)
        type V4L2 subdev subtype Unknown flags 0
        device node name /dev/v4l-subdev0
pad0: Sink
    <- "imx185 30-001a":0 [ENABLED]
pad1: Source
    -> "vi-output, imx185 30-001a":0 [ENABLED]

- entity 2: imx185 30-001a (1 pad, 1 link)
        type V4L2 subdev subtype Sensor flags 0
        device node name /dev/v4l-subdev1
pad0: Source
    [fmt:SRGGB12/1920x1080 field:none]
    -> "150c0000.nvcsi-0":0 [ENABLED]

- entity 3: vi-output, imx185 30-001a (1 pad, 1 link)
        type Node subtype V4L flags 0
        device node name /dev/video0
pad0: Sink
    <- "150c0000.nvcsi-0":1 [ENABLED]

Sensor Pixel Clock传感器像素时钟

相机软件使用传感器像素时钟来计算传感器的曝光和帧速率。 必须正确设置才能避免潜在问题。
根据传感器供应商提供的信息，有几种方法可以获得正确的传感器像素时钟频率：

• Using PLL multiplier and PLL pre/post dividers:
  MCLK Multiplier = PLL Multiplier / PLL Pre-divider / PLL Post-divider
  pixel_clk_hz = MCLK * MCLK Multiplier
  For example:
  MCLK = 24MHz
  PLL Multiplier = 30
  PLL Pre-divider = 3
  PLL Post-divider = 3
  MCLK Multiplier = 30 / 3 / 3 = 6.67
  Pixel_clk_hz = 24000000 * 6.67 = 160000000
  • Using sensor CSI lane output rate:
  pixel_clk_hz = sensor data rate per lane (Mbps) * number of lanes / bits per pixel
  For example:
  Sensor data rate = 891 Mbps (per lane)
  Number of lanes = 4
  Bits per pixel = 10
  pixel_clk_hz = 891 Mbps * 4 / 10 = 356400000
  • Using frame size and frame rate
  pixel_clk_hz = sensor output size * frame rate

注意：
传感器输出大小不是最终输出大小。 它是传感器用于生成最终输出大小的总像素数。
例如：
传感器输出尺寸= 2200 * 1125（实际输出尺寸1920 * 1080）
帧速率= 30 FPS
pixel_clk_hz = 2200 * 1125 * 30 = 742500000

SerDes Pixel Clock
对于使用串行器/解串器芯片（GMSL或FPD Link）的传感器模块，SoC接收的帧是从SerDes输出的，而不是从传感器输出的。 因此，必须正确指定SerDes像素时钟才能正确配置SoC相机接口并避免缓冲区溢出问题。
必须根据用例（连接到SerDes的摄像机数量）设置SerDes像素时钟。 如果您不确定采用什么用例，请设置为SerDes最大输出速率。
Port Index
端口索引用于指定两个不同模块之间的连接。 对于VI模块，端口索引表示输入流。 对于CSI模块，它表示摄像机所连接的实际CSI端口。
下图显示了不同Jetson平台的端口索引映射。

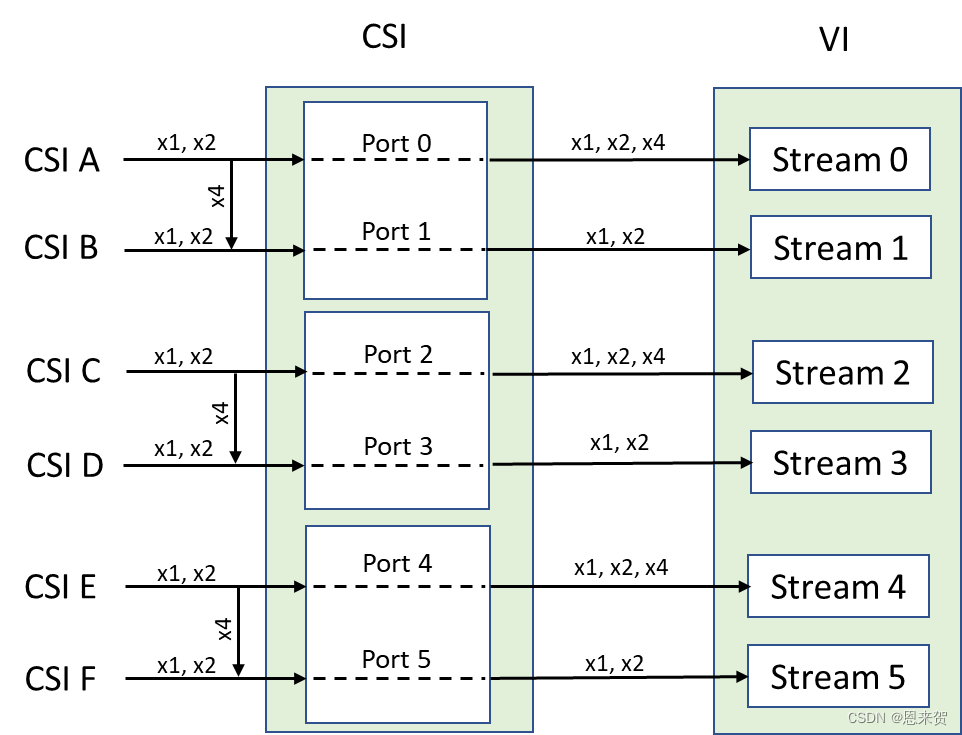

For NVIDIA® Jetson™ TX2 and NVIDIA® Jetson Nano™:

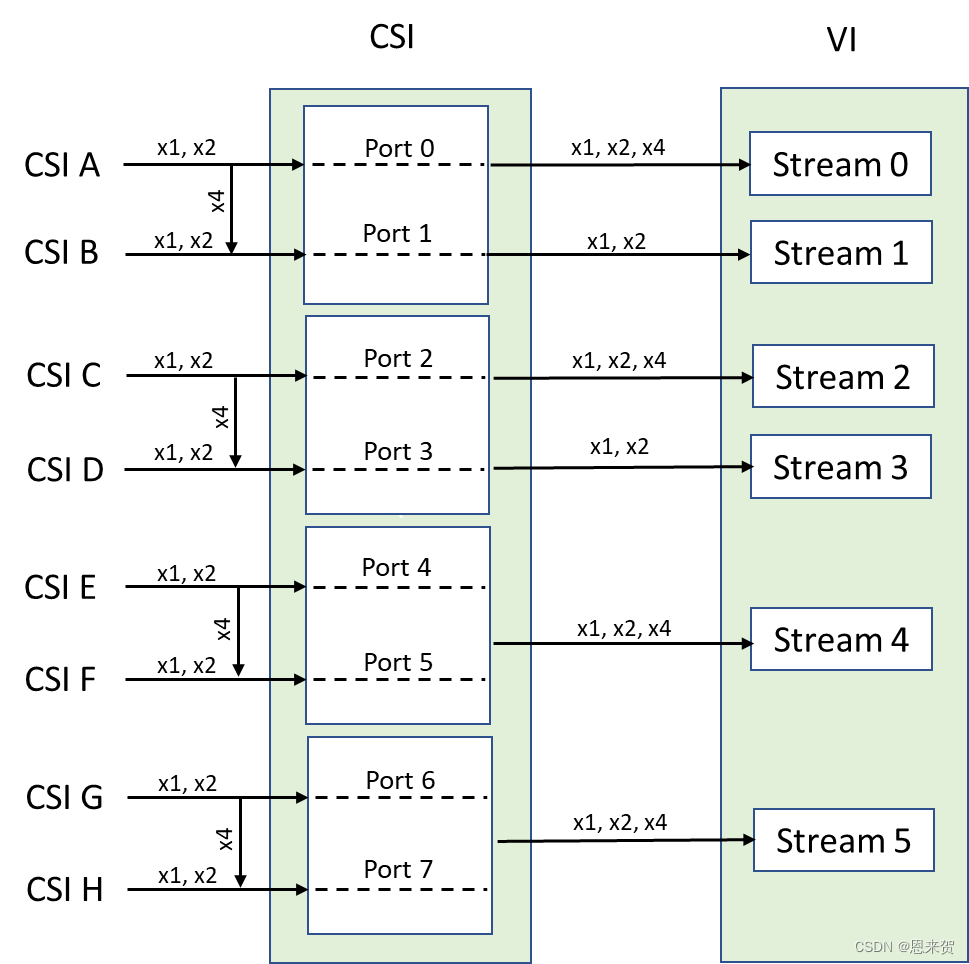

For NVIDIA® Jetson AGX Xavier™:
