概述

nRF52832技术交流群：680723714

nRF52832-Bluefruit52核心板详细介绍：

https://blog.csdn.net/solar_Lan/article/details/88688451

蓝牙 BLE 之样例的建立

蓝牙 BLE 样例是为了让我们学习如何在 nRF52832 芯片上开发一个 BLE 应用而提供的模板工程，它是一个官方提供 BLE 的应用实例，具有通用性。为后面我们开发自己的应用实例提供参考，我们大可通过修改这个样本工程来实现我们自己需求。

蓝牙工程需要关注什么？如何搞清楚其主体框架？这几个问题我们下面就来详细讨论下：

1 、蓝牙样例工程结构：

蓝牙工程里包含了很多文件和工程目录，这些工程是做什么用的？哪些是必须的？如何认识？那么我们首先来看看 BLE 蓝牙程序工程结构，结构如下图所示，工程建立是分层设置的，也就是应用层，协议层和硬件设备分开编译，这种方式对后面我们编写私有任务非常有力。在讲解源代码的时候我们结合蓝牙协议来说明。

首先，打开 SDK 中如下工程目录下的工程文件，工程文件以 keil 建立：

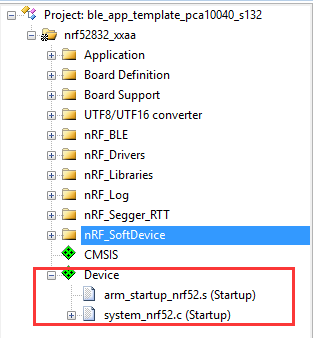

第一部分： Device工程树，该工程树中包含了两个文件，一个文件为 arm_startup_nrf52.s 是 nrf52 芯片的启动文件，该文件配置了芯片初始化启动的时候的堆栈空间，中断声明，启动循序等参数，这些参数是芯片开机首先要运行配置的，该文件是最底层的配置文件，以汇编来书写。另外一文件为 system_nrf52.c 文件，这个文件是芯片系统文件，在运行 main 函数之前运行，配置了处理器的初始化时钟，寄存器等参数。这两个文件是工程必须的。如下图所示：

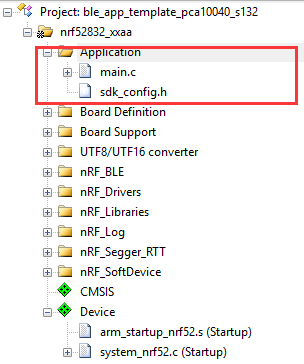

第二部分：Application 应用工程树，该工程树中主要就两个文件，一个是主函数 main.c 文件，该文件后面会拿出来具体讨论。第二个文件 sdk_config.h 配置文件，该文件也是非常重要的一个文件，各种外设或者驱动，都需要再这个文件里进行配置设置，这个文件会结合到后面的编程里具体提及：

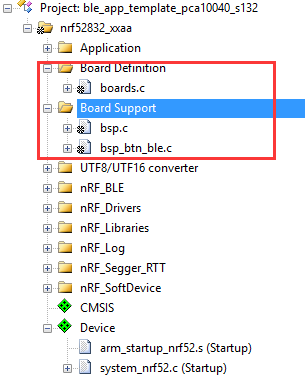

第三部分：Board Definition 板载定义和 Board Support 支持目录树，主要是按键和 LED 灯的功能的一些设置。比如协议栈下按键唤醒，按键休眠，长按与短按等配置功能。当然这两个文件在蓝牙工程里是可选的，你可以自己编写或者根据自己的硬件来进行修改。

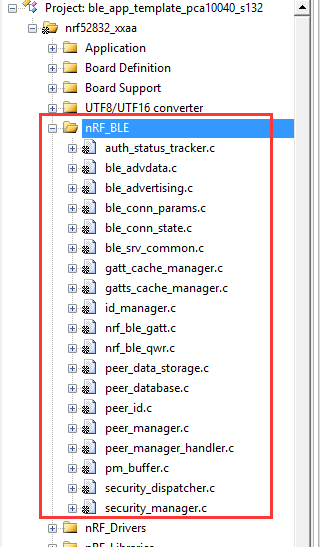

第四部分：nRF_BLE 文件夹，本文件夹提供一些蓝牙服务代码，比如广播的配置代码，连接参数的配置代码，GATT 的配置代码，还有 peer 设备匹配管理的代码，安全参数设置的代码等。

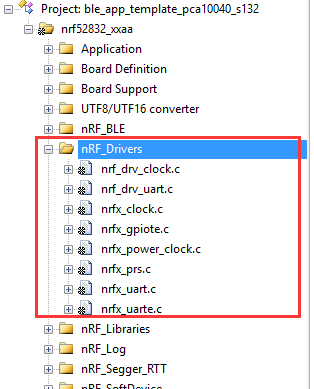

第五部分： nRF_Drivers 文件夹,提供外设驱动函，这个文件夹提供的新版本的外设驱动文件库，区别与老版本外设驱动，用 nrfx 表示新版驱动，不过 sdk15 外设任然可以兼容老板外设驱动文件库。

第六部分：nRF_Libraries 文件夹，提供外设驱动函数代码。nRF52832 提供的一些现成的库函数，这些函数是和硬件紧密相连的，这样带有 nrf 前缀的就是和 NRF 芯片处理相关的库函数，包含了一些内存处理，打印，缓冲，电源管理等文件。带有 app 前缀的文件是和应用有关系的库函数，是以外设驱动为基础的二级驱动文件。

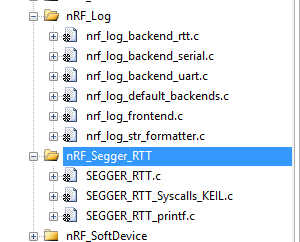

第七部分： nRF_log 工程目录树和 nRF_Segger_RTT 工程目录树，这两个部分是提供一个打印输出接口，提供人家交互的一种方式。Log 打印输出可以使用两个通道，一个就是 uart 串口，在 log 驱动文件夹里有配置。另外一种就是使用 jlink 仿真器的 RTT 打印的输出方式，在串口端口被占用的时候使用。
