原理图不是一朝一夕就能看懂的这需要一个过程大家不要急，原理图需要慢慢积累，多看，慢慢地那些英文你就懂了，因为原理图里面全是英文缩写的，专业术语在百度上可能是查不到的，学会看原理图再加上高超的手工和维修经验，就可以维修一切手机了。我们群里有很多故障图，

这些故障图看过之后必须要到点位图和原理图里去寻找，记录好相关的专业术语。

我先讲一下在原理图图纸的结构

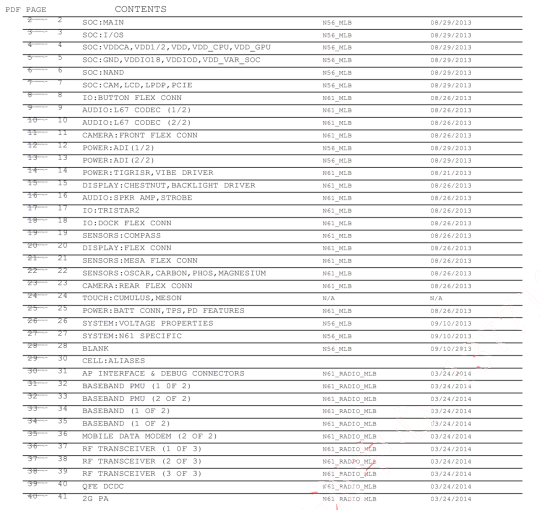

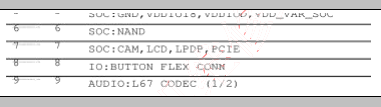

接着后面每一页是一个单元电路，我们将目录上左边的页码填到查找栏里

可以快速精准地找到你想找的芯片

苹果中英文对照表

SDA(串行数据)

SCL(串行时钟)

复位信号：RESET, RST

VREF:参考电压

VDET 电池检测

INT(中断信号)

EN 使能

BACK-LICHT/BL(背光灯)

ANT-SW 天线开关

CS 片选

WLAN 无线局域网

WAKEUP 唤醒

VBOOST 升压

VBUCK 降压

ANT 天线

Backlight 背光

Base Band 基带(信号)

BATT+ 电池

BATTERY 电池

BUZZ 振铃

BKLT-EN 背景灯启/闭控制

CARD 卡

CS FLASH 闪存片选

CPU 中央处理器

CHARGE 充电

DATA 数据

EAR 耳机

GSM 全球数字移动通信系统

I/O 输入/输出

INT 中断

LCD 液晶显示器

MENU 菜单

MISO 主机输入从机输出

OSC 振荡器

ON 开

OFF 关

PWR 电源

RESET 复位

RADIO 射频、无线电

REF 参考、基准

RX 接收

TX 发射

MIC 话筒

SIM：卡

UP:上、

DOWN:下

LEFT:左

RIGHT：右

CAM：照相机

BT：蓝牙

VCC:供电

AUDIO 音频

LO

LOW：低

HI HIGH:高

LB:低频频段(GSM)

MB:中频频段

HB:高频频段

NC：空脚

ROOM：芯片

MIPI 高清数据

NOSTUFF：不出料

RCAM：后置

SHUTDOWN：关闭

FCAM：前置

DRIVER：驱动

LED_WARM：暖光

LED_COOL：冷光

GND：地

BIAS：偏压

RINGER： 静音

PROX：环境光传感器

ALS： 红外

OSCAR ： M8 协处理器

COMPASS ： 指南针

HIFA： 同步

BUTTON ：开关

MESA：指纹

SWI： 检测

SPK：铃声

DET：检测

VIBE:振动

BOOT:自激

GYRO:蛇螺仪

VIBE:震动
