1、PPTP协议概述



PPTP英文全称：Point to Point Tunneling Protocol，即点对点隧道协议。是建立在PPP(Point to Point)点对点协议上的VPN隧道技术。

PPTP有两个并行的组成部分：

• 1. PPTP链路控制： 基于TCP的PAC-PNS对操作的控制连接
• 2. PPTP数据传输：一个在相同的PAC-PNS对之间的IP隧道操作。 该操作用来传送封装好的PPP包的GRE(Generic Routing Encapsulation，即通用路由封装协议)，为PAC-PNS对之间的用户提供服务。

2、链接控制

在PAC和PNS之间的PPP隧道建立之前， 它们之间必须建立控制连接。

控制层的主要功能包括：

1. 彼此交换基本信息；

2. 负责创建、维护、删除Session；

3. 负责创建、维护、删除Tunnel；

4. 更新通信参数；（Set-Link-Info）

5. 维护控制层自身的连接状态。（Echo-Request、Echo-Reply）

控制连接是标准的TCP会话， PPTP呼叫控制和管理信息就可以通过TCP传送。

控制层连接是基于TCP建立的，PPTP Server监听TCP1723端口，等待Client的连接请求。

控制层自身的状态维护:

PPTP连接双方在一段时间内（60秒）如果没有收到任何控制层信息，就会发Echo-Request查询控制层连接状态，接收方会应答Echo-Reply。如果发送方在60秒内还没有收到应答就会断开控制层连接。

3、报文流程

PPTP链接的建立可以分为以下几个阶段：

1. TCP连接的建立阶段

2. PPTP控制层连接的建立阶段

3. PPP会话阶段（包括LCP协商、身份认证、NCP协商等）

4. PPTP隧道中数据包的交互(实际通信流量、通信的packages是经过GRE封装过的PPP包)

5. PPTP链接的维护

6. PPTP链接的终止

3.1、PPTP建立拓扑

                              (DNAT)

Client----------------------------------FW----------------------------------server

(192.168.10.115)    (192.168.10.114)  (10.10.10.1)         (10.10.10.2)

3.2、详细报文解释

1、控制连接

包5-7：client和server建立TCP连接

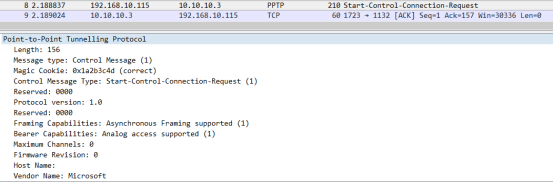

包8：client向server发送start control connection request报文，请求建立控制连接，初始化client和server之间的隧道，开始建立隧道

Length：该PPTP信息的八位总长，包括整个PPTP头。

Massage type：消息类型；1为控制消息，2为管理消息

Magic Cookie：以连续的 0x1A2B3C4D 进行发送，其基本目的是确保接收端与TCP数据流间的正确同步运行

Control Message Type：控制消息类型；

• 1为控制连接请求
• 2为控制连接应答

Reserved：保留位

Protocol Version：PPTP版本号

Framing Capabilities：指出帧类型，该信息发送方可以提供：

• 异步帧支持（Asynchronous Framing Supported）
• 同步帧支持（Synchronous Framing Supported）

Bearer Capabilities：指出承载性能，该信息发送方可以提供：

• 模拟访问支持（Analog Access Supported）
• 数字访问支持（Digital access supported）

Maximum Channels：该 PPTP服务器 可以支持的个人 PPP 会话总数。

Firmware Revision：若由 PPTP服务器 出发，则包括发出 PPTP服务器时的固件修订本编号；若由 PPTP客户端出发，则包括 PPTP客户端 PPTP 驱动版本。

Host Name：包括发行的 PPTP服务器 或 PPTP客户端的 DNS 名称。

Vendor Name：包括特定供应商字串，指当请求是由 PPTP客户端 提出时，使用的 PPTP服务器 类型或PPTP客户端软件类型。

包9：server响应ACK报文

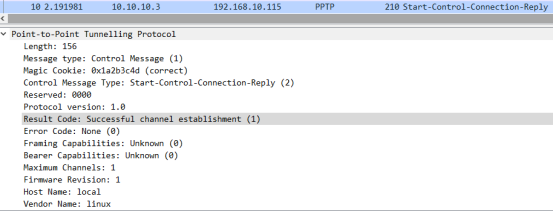

包10：server发出的start control connection reply报文，用于响应start control connection request报文。

start control connection reply报文部分字段和start control connection request报文字段一致。

不同点有：

Control Message Type：控制连接应答报文

Result Code：表示建立channal是否成功的结果码

• 1表示成功
• 2表示通用错误，暗示着有问题
• 3表示channal已经存在
• 4表示请求者未授权
• 5表示请求的PPTP协议版本不支持

Error Code：表示错误码，一般值为0，除非Result Code值为2，不同的错误码表示不同的含义。

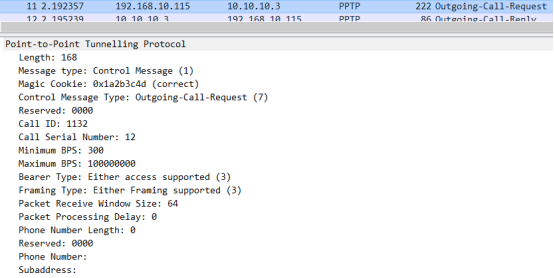

包11：由PPTP客户机发出，请求创建PPTP隧道，outgoing-call-request消息包含GRE报头中的Call ID，该ID可唯一地标识一条隧道。

Control Message Type：值为7。

Call ID：由PPTP客户端指定的唯一的会话ID。

Call Serial Number：是由PPTP客户端指定的唯一标识符，用于在记录会话信息中标识特定会话，与Call ID不一样的是，Call Serial Number PPTP客户端与PPTP服务器来说，唯一绑定到一个给定的会话，且是相同的。

Minimum BPS：对于此次会话可接受的最低传输速度，单位为位/秒；

Maximum BPS：对于此次会话可接受的最大传输速度，单位为位/秒；

Bearer Type：指出承载访问支持，该信息发送方可以提供：

• 1 模拟访问支持（Analog Access Supported）；
• 2 数字访问支持（Digital access supported）。
• 3 可支持的任何类型。

Framing Type：指出帧类型，该信息发送方可以提供：

• 1 异步帧支持（Asynchronous Framing Supported）；
• 2 同步帧支持（Synchronous Framing Supported）。
• 3 异步或同步帧支持。

Packet Receive Window Size：PPTP客户端为此次会话提供最大接收缓冲大小；

Packet Processing Delay：表示PPTP客户端对数据包处理的延时度量，对于PPTP客户端来说，一般设置比较小越好。

Phone number length：拔号号码长度；

Phone number：建立会话向外拔号的号码，一般对于ISDN或模拟方式拔号来说，此字段域为一个ASCII串。

Sub address：额外信息域，一般长度少于64个字节。

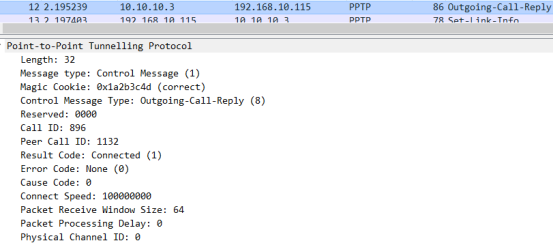

包12：服务端回应客户端outgoing-call-request的报文

outgoing-call-reply报文和outgoing-call-request报文大部分字段都一致。

不同字段如下：

Control Message Type：值为8。

Call ID：由PPTP服务器指定的唯一的会话ID。主要用于在PPTP服务器与PPTP客户端建立的会话上，复用与解封装隧道包使用的。

Peer Call ID：设置的值是从接收到的Outgoing-call-request中Call ID值，是由PPTP客户端指定的，用于GRE中对于隧道数据解封与复用。

Result Code：表示响应Outgoing-call-request握手是否成功，

• 1表示成功
• 2表示通用错误，暗示着有问题
• 3表示无载波
• 4表示服务器忙，无法及时响应
• 5表示无拔号音
• 6表示呼号超时
• 7表示未授权

Error Code：表示错误码，一般值为0，除非Result Code值为2，不同的错误码表示不同的含义。

Cause Code：表示进一步错误信息描述；

Connect Speed：连接使用的实际速率；

Rev window size：PPTP服务器为此次会话提供最大接收缓冲大小；

Packet Processing Delay：表示PPTP服务器对数据包处理的延时度量。

Physical Channel ID：由PPTP服务器指定的物理信道ID。

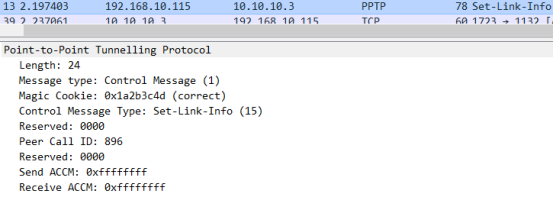

包13：可由PPTP客户机或服务器任何一方发出，控制连接建立成功，设置PPP协商选项。

Length、PPTP Message、Magic cookie与Start-control-connection-request一致

不同的字段含义如下：

Control Message Type：值为15

Peer Call ID：设置的值是从接收到的Outgoing-call-request中Call ID值，是由PPTP客户端指定的，用于GRE中对于隧道数据解封与复用

Reserved：保留位，必须为0

Send ACCM：发送的ACCM值，默认值为0XFFFFFFFF

Receive ACCM：接收的ACCM值，默认值为0XFFFFFFFF

2、数据连接

包14-19：PPP LCP建立PPP链路

包24-25：PPP客户端和服务器建立握手认证。

包26-35：协商PPP压缩算法

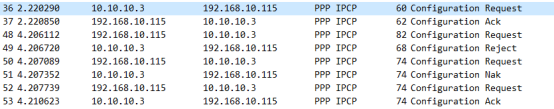

包36-53：PPP客户端和服务端协商网络配置

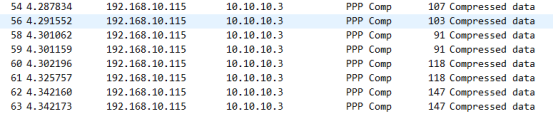

包54-63：PPP封装客户端和服务端之间传输的数据

4、PPTP穿越NAT原理报文分析

通过修改PPTP报文中的call ID值来判断子连接属于哪个控制连接的，然后进行NAT转换。

4.1、控制连接

包30：客户端向服务端发送start control connection request报文，请求建立控制连接

源端口：57371 目的端口：1723

包31：经过防火墙，转换目的IP为pptp服务器IP，源端口转换为1226

源端口：1226 目的地端口：1723

包34：服务端响应start-control-connection-reply报文

源端口：1723 目的端口1226

包35：经过防火墙，匹配连接跟踪表，转换目的IP为192.168.10.115，目的端口转换为57371

源端口：1723 目的端口：57371

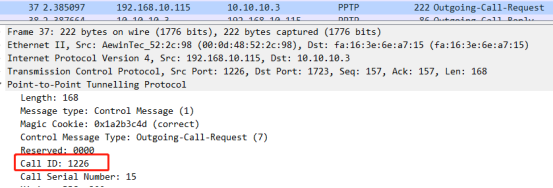

包36：客户端发送outgoing-call-request报文，请求建立PPTP隧道，并且携带自己的唯一标识（call id 20631）发送给服务器。

源端口：57371 目的端口：1723 call ID：20631

包37：经过防火墙，生成map表，并记录客户端的call id，转换目的IP为服务器IP，并且修改携带的call ID为源端口并记录修改后的call id带map表中。

源端口：1226 目的端口：1723 call ID：1226

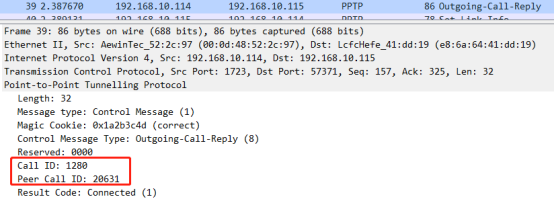

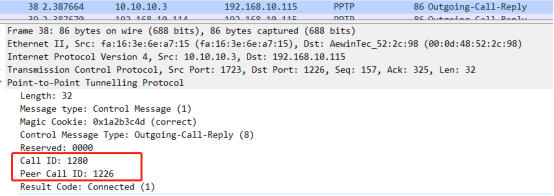

包38：服务器响应outgoing-call-reply报文，携带自己的唯一标识（call id 1280）发送给客户端，并且peer call id填写客户端的ID

源端口：1723 目的端口：1226    call ID：1280    peer call ID：1226

包39：经过防火墙后，通过map表转换peer call id(1226)为对应的客户端peer call id(20631)，并且记录服务端的call id(1280)到map表中。然后匹配链接跟踪表转换源IP为客户端IP。

源端口：1723    目的端口：57371    call ID：1280    peer call ID：20631

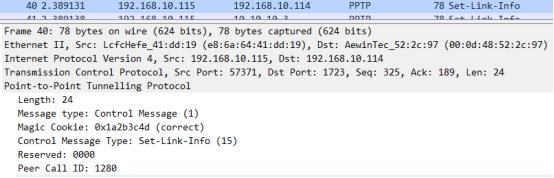

包40：客户端请求设置PPP协商，携带服务器的call id 1280

源端口：57371    目的端口：1723    peer call ID：1280

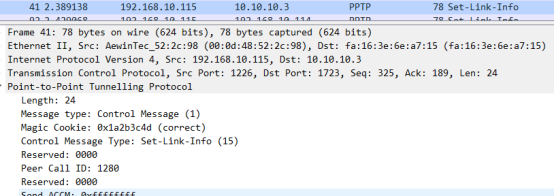

包41：经过防火墙，转换目的IP为服务器IP，源端口为1226，不转换服务器的call id

源端口：1226    目的端口：1723    peer call ID：1280

4.2、数据连接

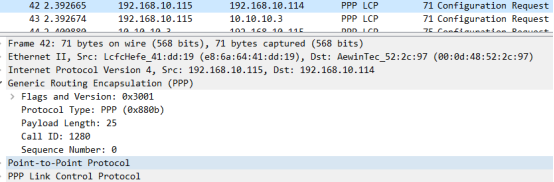

包42：PPP LCP 协商，携带服务器的call id

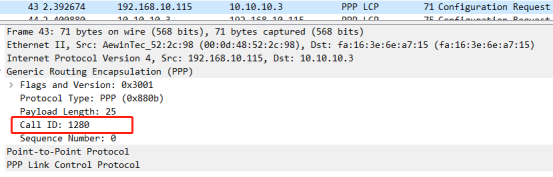

包43：经过防火墙后，查找map表，发现有call id 1280的表项，然后转换目的IP为服务器IP，并且生成链接跟踪表。

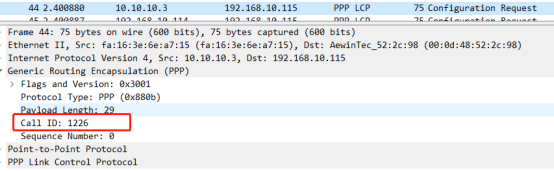

包44：向客户端发送PPP LCP报文，携带客户端的call id 1226

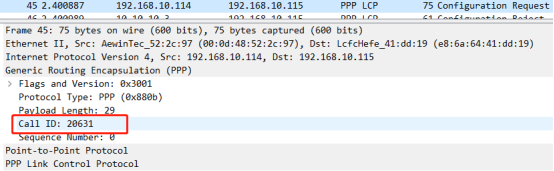

包45：防火墙收到后，防火墙查找map表发现有1226的表项，修改call id 1226为20631。然后查看链接跟踪表，转换目的IP为客户端IP。
