一.NAT

NAT（Network Address Translation，网络地址转换）

1.NAT的工作原理

NAT用来将内网地址和端口号转换成合法的公网地址和端口号，建立一个会话，与公网主机进行通信
NAT外部的主机无法主动跟位于NAT内部的主机通信，NAT内部主机想要通信，必须主动和公网的一个IP通信，路由器负责建立一个映射关系，从而实现数据的转发

2.NAT功能

NAT不仅能解决了IP地址不足的问题，而且还能够有效地避免来自网络外部的入侵，隐藏并保护网络内部的计算机。
1.宽带分享:这是NAT主机的最大功能。
2.安全防护:NAT之内的PC联机到Internet.上面时，他所显示的IP是NAT主机的公网IP，所以client端的PC就具有一定程度的安全性，外界在进行portscan (端口扫描)的时候，就侦测不到源client端的PC。
优点:节省公有合法IP地址、处理地址重叠、增强灵活性、安全性
缺点:延迟增大、配置和维护的复杂性、不支持某些应用(比如VPN)

二.NAT种类

1.静态NAT

静态NAT实现私网地址和公网地址的一对一转换。有多少个私网地址就需要配置多少个公网地址。静态NAT不能节约公网地址，但可以起到隐藏内部网络的作用。内部网络向外部网络发送报文时，静态NAT将报文的源IP地址替换为对应的公网地址:外部网络向内部网络发送响应报文时，静态NAT将报文的目的地址替换为相应的私网地址。
有2种配置方法:
第一一种:
全局模式下设置静态NAT

[R1]nat static global 8.8.8.8 inside 192.168.10.10
[R1]int g0/0/1     //外网口设置
[R1-GigabitEthernet0/0/1]nat static enable  //在网口上启动nat功能

第二种:直接在接口.上声明nat static

[R1]int g0/0/1     //外网口
[R1-Gigabi tEthernet0/0/1]nat static global 8.8.8.8 inside 192. 168.10.10
[R1]dis nat static      //查看NAT静态配置信息

1.静态NAT案例分析

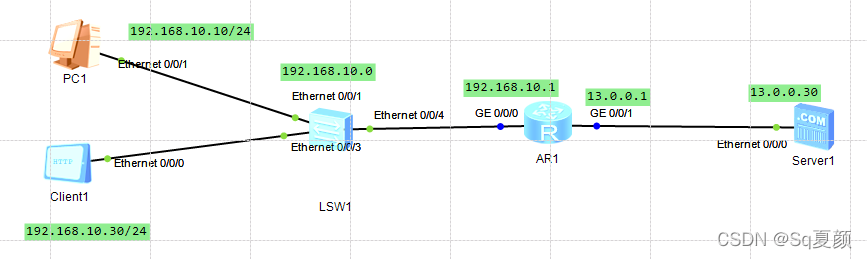

如图在G0/0/1外网口设置静态NAT

[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 13.0.0.1 24
[R1-GigabitEthernet0/0/1]nat static global 8.8.8.8 inside 192.168.10.1
[R1-GigabitEthernet0/0/1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.10.1 24

在内网口G0/0/0抓取数据包

在外网口G0/0/1抓取数据包

2.动态NAT

动态NAT:多个私网IP地址对应多个公网IP地址，基于地址池一对一映射

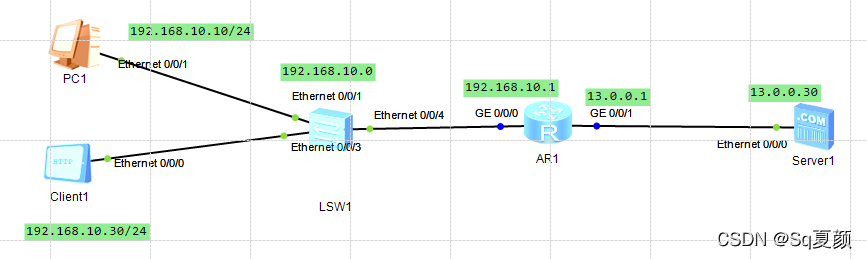

2.1动态NAT案例

[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 13.0.0.1 24
[R1]nat address-group 1 212.0.0.100 212.0.0.200  //定义一个名为1的地址池
[R1]acl 2000   //创建ACL访问列表
[R1-acl-basic-2000]rule permit source 192.168.10.0 0.0.0.255
[R1-acl-basic-2000]rule permit source 13.0.0.0 0.0.0.255
##允许源地址为192.168.20.0/24网段和11.0.0.0/24的数据通过
[R1-acl-basic-2000]int g0/0/1  //在外网口上设置动态IP地址转换
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat
##将ACL2000匹配的数据转换为该接口的IP地址作为源地址(no pat不做端转换，只做IP地址转换，默认为pat
[R1-GigabitEthernet0/0/1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.10.1 24

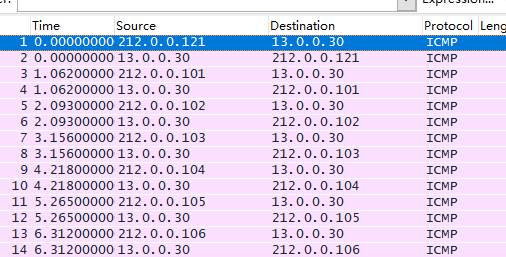

在外网端口G0/0/1抓取数据包

从抓包情况可以看出，在外网口上外网IP在与我们所定义的地址池IP进行转换

三.PAT

1.静态PAT（NAT Server）案例分析

通过端口映射实现外网和内网之间通讯

[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 13.0.0.1 24
[R1-GigabitEthernet0/0/1]nat server protocol tcp global
current-interface 8080 inside 192.168.10.1 80
##将私网服务器地址和公网地址做一一对NAT映射绑定
[R1-GigabitEthernet0/0/1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.10.1 24
[R1-GigabitEthernet0/0/0]int g0/0/1

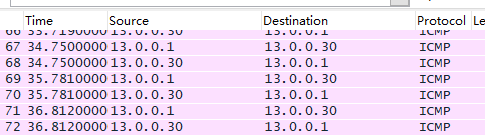

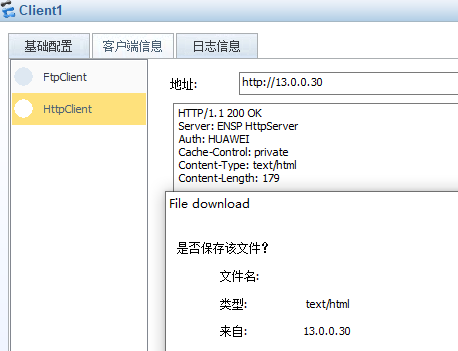

抓取外网口数据包

2.动态PAT

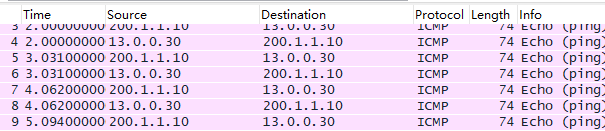

2.1NAPT案例分析

可以实现多个内网对应一个公网地址

[R1]nat address-group 1 200.1.1.10 200.1.1.10#定义合法IP地址池，只有一个地址
[R1]acl 2000
[R1-acl-basic-2000]rule permit source 192.168.10.0 0.0.0.255
#允许源地址为192.168.30.0/24网段的数据通过
[R1-acl-basic-2000]int g0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1
#在外网口上设置，将acl允许的地址转化为地址池IP地址
[R1-GigabitEthernet0/0/1]ip add 13.0.0.1 24
[R1-GigabitEthernet0/0/1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.10.1 24

2.2EASY IP案例分析

多个私网IP地址对应路由器外网接口公网IP地址

#由于直接实现外网口IP地址所以不用再定义IP地址池
[R1]acl 3000
[R1-acl-adv-3000]rule permit ip source 192.168.10.0 0.0.0.255
#允许源地址为192.168.30.0/24网段的数据通过
[R1-acl-adv-3000]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 13.0.0.1 24
[R1-GigabitEthernet0/0/1]nat outbound 3000
#当ac1 3000匹配的源IP数据到达此接口时，转换为该接口的IP地址:做为源地址
[R1-GigabitEthernet0/0/1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.10.1 24

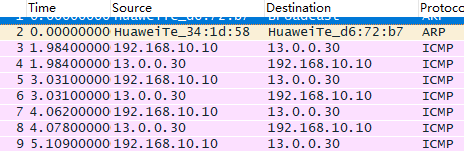

内网IP到G0/0/1接口后会转换成该接口的IP地址与外网进行通信

最后
