概述
状态图是什么？
状态图是 UML 中对系统动态建模的图之一。状态图用来描述 某个对象 的所有可能状态及其状态转换信息。通常用于表示单个对象在其生命周期中行为。
组成？
状态
对象的状态是指在这个对象的生命期中的一个条件或状况，在此期间对象将满足某些条件、执行某些活动，或等待某些事件。
转移
转移是由一种状态到另一种状态的迁移。这种转移由被建模实体内部或外部事件触发。对一个类来说，转移通常是调用了一个可以引起状态发生重要变化的操作的结果。（转移由五个部分组成，它们分别是：初始状态、终止状态、触发事件（Trigger Event）、守护条件（Guard Condition）、动作（Action）。）
状态迁移？
是两个状态之间的一种关系，表示处于某状态的对象，在特定事件发生且某特定的条件满足时进入第二个状态
状态转换的条件：
事件触发状态转换源状态的内部活动执行完毕自动触发转移给定的状态只能产生一个转移
例题

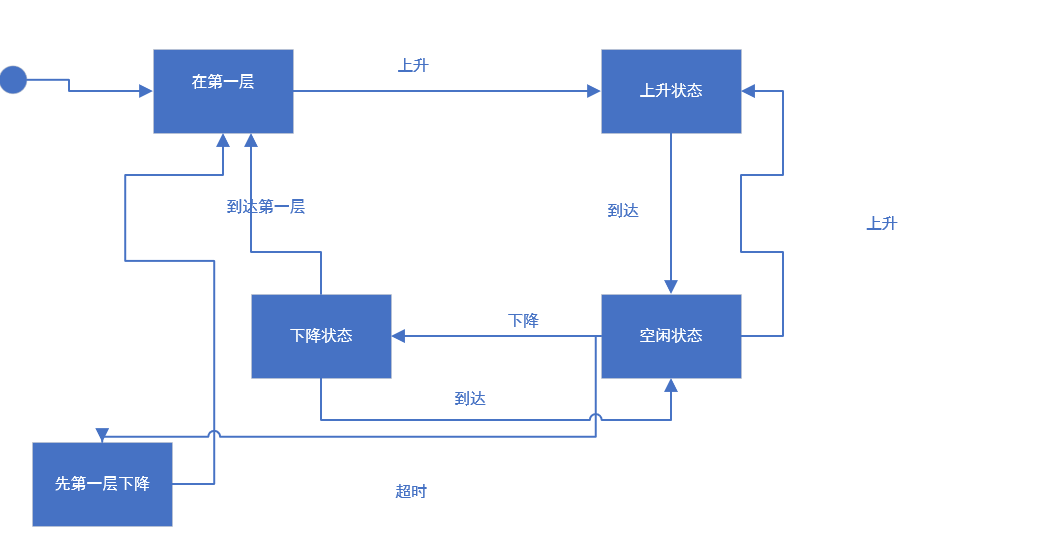

电梯状态图
