概述

FPGA_MIG驱动DDR3
说明：
FPGA: zynq(7z100)。
DDR3:MT41K256M16TW-107：内存大小为512MB，数据接口为16bit。。
环境：Vivado2018.2。
IP核：Memory Interface Generator(MIG 7 Series)。
参考手册：ug586(7 Series Devices Memory Interface Solutions v4.1)。
源码：源码下载

文章目录

- 1.DDR型号解析
- - 1.1DDR3地址
- 2.FPGA(MIG)与DDR3连接示意图.
- 3.DDR端口介绍
- 4.MIG_UI端口介绍
- 5.MIG 控制器概述及读写时序介绍
- - 5.1.MIG内存控制器用户逻辑时序
  - 5.2.BL8 突发长度
  - 5.3.MIG时钟和DDR3时钟
  - 5.4.掩码_Mask
- 6. MIG IP核配置
- 7.实战-DDR3读写
- - 7.1原理图
  - 7.2IP核配置以及Example代码修改及分析
- 8.附带源码

1.DDR型号解析

MT41K256M16TW-107：
内存大小为512MB，数据接口为16bit。
为什么是512MB：256M空间，数据线为16bit，1Byte=8bit，256M×16bit=512M×8bit=512MB。

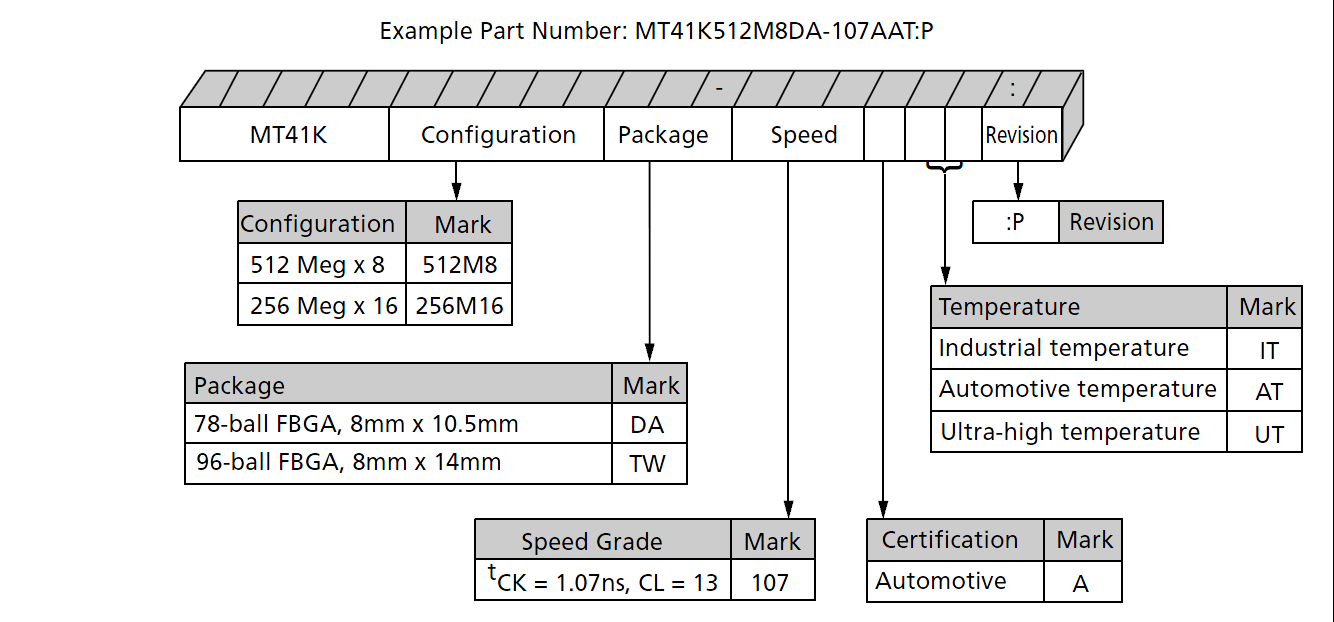

下图为型号参数的具体解析：

1.1DDR3地址

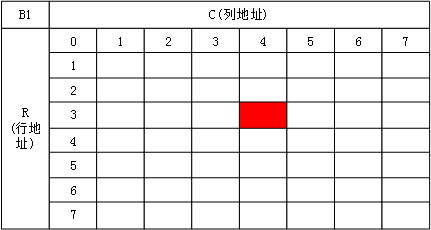

DDR3的内部是一个存储阵列，将数据“填”进去，你可以它想象成一张表格。和表格的检索原理一样，先指定一个行（Row），再指定一个列（Column），我们就可以准确地找到所需要的单元格，这就是内存芯片寻址的基本原理。对于内存，这个单元格可称为存储单元,那么这个表格（存储阵列）就是逻辑 Bank（Logical Bank，下面简称Bank）。 DDR3内部Bank示意图，这是一个NXN的阵列，B代表Bank地址编号，C代表列地址编号，R代表行地址编号。在这里插入图片描述

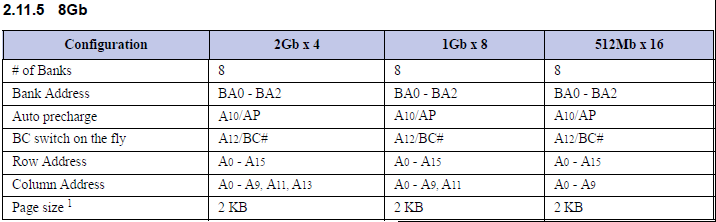

以下列举了不同容量的DDR3地址：

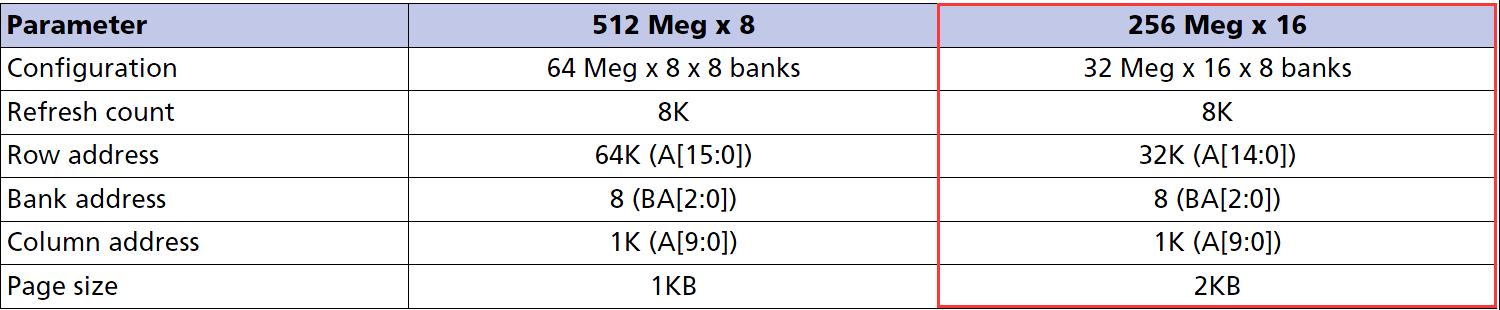

注意以上单位为GBit。比如MT41K256M16TW-107容量为512MB=512×8Mbit=4096Mbit=4Gbit，就要看表2.11.4 4Gb中的256M×16。

2.FPGA(MIG)与DDR3连接示意图.

如下图所示：FPGA用户逻辑↔MIG↔DDR3的端口连接示意图：
在这里插入图片描述

3.DDR端口介绍

符号	类型	功能
CK、CK#	输入	时钟：CK和CK＃是差分时钟输入。所有地址和控制输入信号均为在CK的上升沿和CK＃的下降沿的交点上采样。
CKE, (CKE0),(CKE1)	输入	时钟使能。使能(高)和禁止(低)内部电路和DRAM上的时钟。由DDR3SDRAM配置和操作模式决定特定电路被使能和禁止。CKE为低，提供PRECHARGE POWER-DOWN和SELF REFRESH操作(所有Bank都处于空闲)，或者有效掉电(在任何bank里的行有效)。CKE与掉电状态的进入退出以及自刷新的进入同步。CKE与自刷新的退出异步，输入Buffer (除了CK、CK#、RESE T#和ODT)在POWER-DOWN期间被禁止。输入Buffer (除了CKE和RESET#)在SEL _F REFRESH期间被禁止。CKE的参考是VREFCA 。
CS#, (CS0#), (CS1#),(CS2#), (CS3#)	输入	片选：当CS＃为高时，所有命令均被屏蔽。CS＃提供外部具有多个等级的系统上的等级选择。CS＃被视为命令代码的一部分。
ODT, (ODT0),(ODT1)	输入	片上终端使能： ODT 使能（高）和禁止（低）片内终端电阻。
RAS#. CAS#. WE#	输入	命令输入：RAS＃，CAS＃和WE＃（以及CS＃）定义了要输入的命令。
DM, (DMU), (DML)	输入	数据输入屏蔽：DM是用于写入数据的输入掩码信号。在写访问期间采样到的高电平，输入数据被屏蔽
BA0 - BA2	输入	BANK址输入：BA0-BA2定义ACTIVATE、读取、写入或PRECHARGE是对哪个BANK操作的。
A0 - A15	输入	地址输入：为ACTIVATE命令提供行地址，为读取/提供列地址编写命令以从相应存储体的存储器阵列中选择一个位置。。地址输入还提供操作码在模式寄存器设置命令期间。
A10 / AP	输入	自动预充位：A10在PRECHARGE命令期间被采样，已确定PRECHARGE是否应用于某个BANK；A10为低，这个BANK由BA[2:0]来选择，A10为高，对所有BANK。
A12 / BC#	输入	burst chop：在读取和写入命令期间对A12 / BC＃进行采样，以确定是否存在burst chop将被执行。（高，无burst chop；低：burst chop）。见命令表以了解详细信息。
RESET#	输入	低电平有效异步复位：当RESET＃为低电平时，复位有效。在正常操作期间，RESET＃必须为高。
DQ	输入输出	数据输入/输出：双向数据总线。
DQU, DQL, DQS,DQS#, DQSU,DQSU#, DQSL,DQSL#	输入输出	数据选通：读时输出，边缘与读出的数据对齐，写时输入，中心与写数据对齐。

4.MIG_UI端口介绍

以下为FPGA的MIG IP核用户界面接口。

app_addr[ADD_WIDTH-1:0]	输入	此输入指示当前提交给UI的请求的地址。 UI聚合外部SDRAM的所有地址字段，并提供平面地址空间（Rank,bank,row,colum）。
app_cmd[2:0]	输入	此输入指定当前提交给UI的请求的命令。
app_en	输入	此输入在请求中变化。您必须将所需的值应用于app_addr []和app_cmd [2：0]，然后断言app_en以将请求提交给UI。这会通过断言app_rdy来启动UI确认的握手。
app_wdf_data[APP_DATA_WIDTH – 1:0]	输入	该总线提供当前正在写入外部存储器的数据。
app_wdf_end	输入	此输入指示当前周期中app_wdf_data []总线上的数据是当前请求的最后一个数据。
app_wdf_wren	输入	此输入表示app_wdf_data []总线上的数据有效。
app_wdf_rdy	输出	此输出表示写数据FIFO已准备好接收数据。当app_wdf_rdy和app_wdf_wren都被声明时，接受写入数据。
app_wdf_mask[APP_MASK_WIDTH – 1:0]	输入	该总线指示app_wdf_data []的哪些字节写入外部存储器以及哪些字节保持其当前状态。通过将值1设置为app_wdf_mask中的相应位来屏蔽字节。例如，如果应用程序数据宽度为256，则掩码宽度取值为32. app_wdf_data的最低有效字节[7：0]使用app_wdf_mask的Bit [0]屏蔽，app_wdf_data的最高有效字节[255：248]使用app_wdf_mask的Bit [31]屏蔽。因此，如果必须屏蔽最后一个DWORD，即app_wdf_data的字节0,1,2和3，则app_wdf_mask应设置为32’h0000_000F。
app_rdy	输出	此输出指示您是否接受当前提交给UI的请求。如果在确认app_en后UI未声明此信号，则必须重试当前请求。如果出现以下情况，则不会声明app_rdy输出：1.PHY /内存初始化尚未完成; 2.所有bank都被占用（可以看作命令缓冲区已满）;3.请求读取并且读取缓冲区已满;4.正在插入定期读取。
app_rd_data[APP_DATA_WIDTH – 1:0]	输出	此输出包含从外部存储器读取的数据。
app_rd_data_end	输出	此输出表示当前周期中app_rd_data []总线上的数据是当前请求的最后一个数据。
app_rd_data_valid	输出	此输出表明app_rd_data []总线上的数据有效。
ui_clk_sync_rst	输出	reset信号来自于UI，与ui_clk同步。
ui_clk	输出	这是UI的输出时钟。它必须是输出到外部SDRAM的时钟频率的一半或四分之一，这取决于在GUI中选择的2：1或4：1模式。
init_calib_complete	输出	校准完成后，PHY将init_calib_complete置‘1’。在将命令发送到内存控制器之前，应用程序无需等待init_calib_complete。
app_ref_req	输入	置位时，此高电平有效输入请求内存控制器向DRAM发送刷新命令。它必须在一个周期内进行脉冲以发出请求，直到app_ref_ack信号被置位以确认请求并指示它已被发送,然后置为无效。
app_ref_ack	输出	置位时，此高电平有效输入确认刷新请求，并指示该命令已从存储器控制器发送到PHY。
app_zq_req	输入	置位时，此高电平有效输入请求存储器控制器向DRAM发送ZQ校准命令。它必须在一个周期内进行脉冲以发出请求，直到app_zq_ack信号被置位以确认请求并指示它已被发送,然后取消置位。
app_zq_ack	输出	置位时，此高电平有效输入确认ZQ校准请求，并指示该命令已从存储器控制器发送到PHY。

5.MIG 控制器概述及读写时序介绍

在这里插入图片描述
如上图所示，FPGA用户逻辑代码通过MIG控制器IP连接到DDR3的物理芯片。MIG提供的UI接口大大简化了DDR在FPGA上的应用。

5.1.MIG内存控制器用户逻辑时序

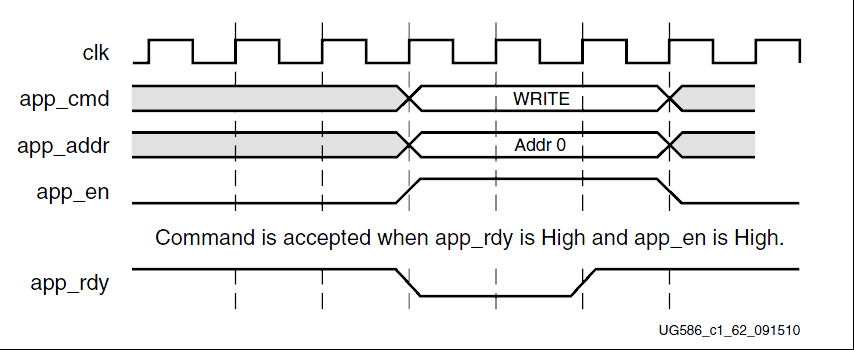

指令通道： 在这里插入图片描述
当用户逻辑app_en信号置位并且app_rdy置位命令被写入FIFO。app_rdy被取消置位时，UI会忽略该命令。用户逻辑需要将app_en保持为高电平以及有效的命令和地址值，直到app_rdy被置位。

写时序：

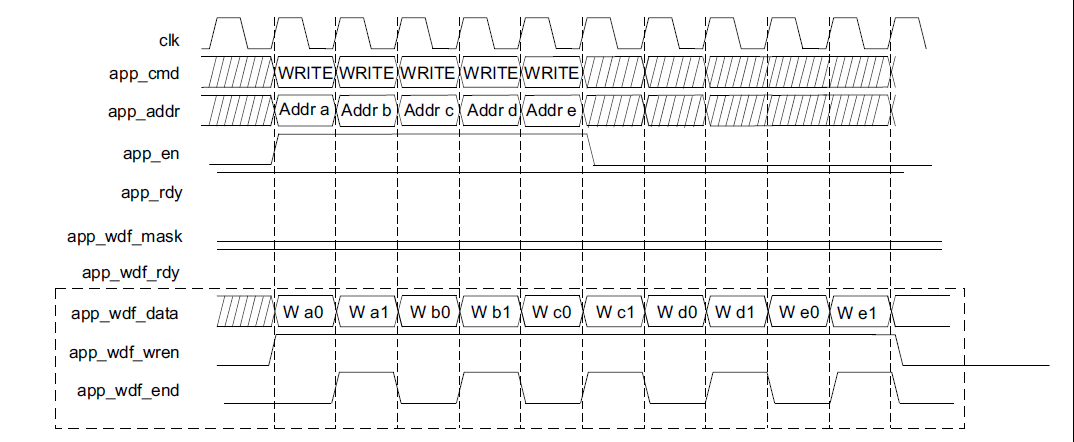

在这里插入图片描述

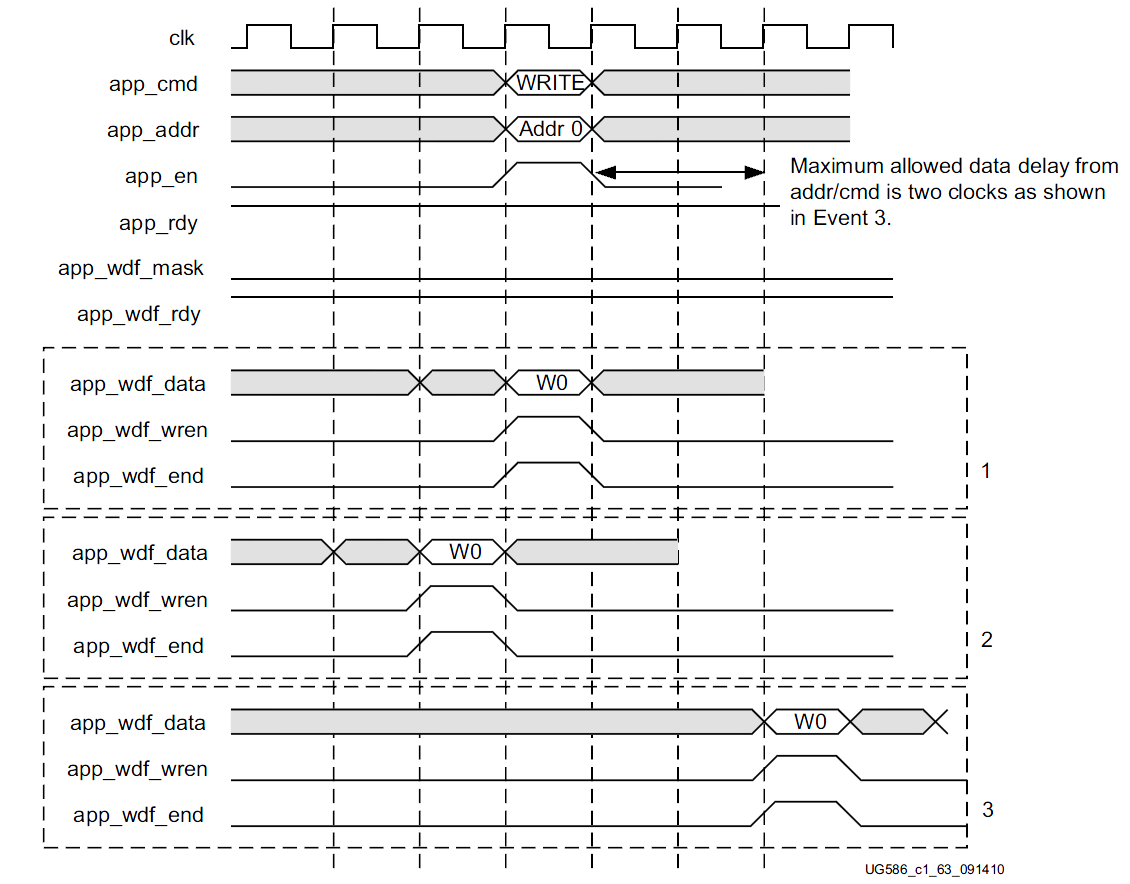

写入数据的三种场景(如上图的1、2、3)：
1：写入命令的同时写入数据
2：写入数据在相应的写入命令之前
3：写入数据在相应的写命令之后，不应超过两个时钟周期的限制。

当app_wdf_wren被置位时且app_wdf_rdy为高时，数据写入FIFO，如果app_wdf_rdy取消置位，则用户逻辑需要保留app_wdf_wren和app_wdf_end以及有效的app_wdf_data值，直到app_wdf_rdy被置位。

读时序：
在这里插入图片描述
在app_rd_data_valid被置位时，数据由UI请求的顺序返回(即读信号与appen置位期间请求的地址顺序)。app_rd_data_end信号表示每个读命令脉冲串的结束。

5.2.BL8 突发长度

理解一下概念：
突发传输： 在通信领域中一般指在短时间内进行相对高带宽的数据传输。
Burst(突发)： 是指在同一行中相邻的存储单元连续进行数据传输的方式。
BL突发长度： 连续传输的周期数就是突发长度。
在突发传输的模式下，多个数据单元(相当于一个数据块)来传送，从而提高传输效率。
BL8： 突发长度为8，app_addr必须是8对齐的地址，比如数据宽度Data Width为32，每次读写数据的长度为8*32=256bit。

5.3.MIG时钟和DDR3时钟

例如IP核中配置如下：
1.
在这里插入图片描述
即MIG对DDR接口的速率为800M*2=1600M(双沿)。
MIG输出到app接口上的时钟ui_clk为800M/4=200M。
UI时钟频率ui_clk为DDR时钟频率的1/4，也就是一个用户时钟周期(两个边沿)对应8个DDR时钟边沿。burst length可以理解为MIG连续操作DDR地址的个数，故在4:1时钟比例下，一个用户时钟周期正好对8个地址进行了读/写操作，256bit数据分8次（32bit）写入DDR中，即逻辑用户以时钟ui_clk写256bit数据至MIG，MIG控制器将以时钟ddr_clk向DDR写8次(32bit(数据位宽配置为32bit))数据。由此分析，在写数据时让app_wdf_end = app_wdf_wren即可，并且读/写操作时地址递增步长为8。
在这里插入图片描述
2.

输入给MIG的时钟为200M。

5.4.掩码_Mask

掩码是一串二进制代码对目标字段进行位与运算，屏蔽当前的输入位。
在MIG的端口中有app_wdf_mask[APP_MASK_WIDTH – 1:0]信号充当掩码，该总线指示app_wdf_data []的哪些字节写入外部存储器以及哪些字节保持其当前状态。通过将值1设置为app_wdf_mask中的相应位来屏蔽字节。例如，如果应用程序数据宽度为256，则掩码宽度取值为32. app_wdf_data的最低有效字节[7：0]使用app_wdf_mask的Bit [0]屏蔽，app_wdf_data的最高有效字节[255：248]使用app_wdf_mask的Bit [31]屏蔽。因此，如果必须屏蔽最后一个DWORD，即app_wdf_data的字节0,1,2和3，则app_wdf_mask应设置为32’h0000_000F。

6. MIG IP核配置

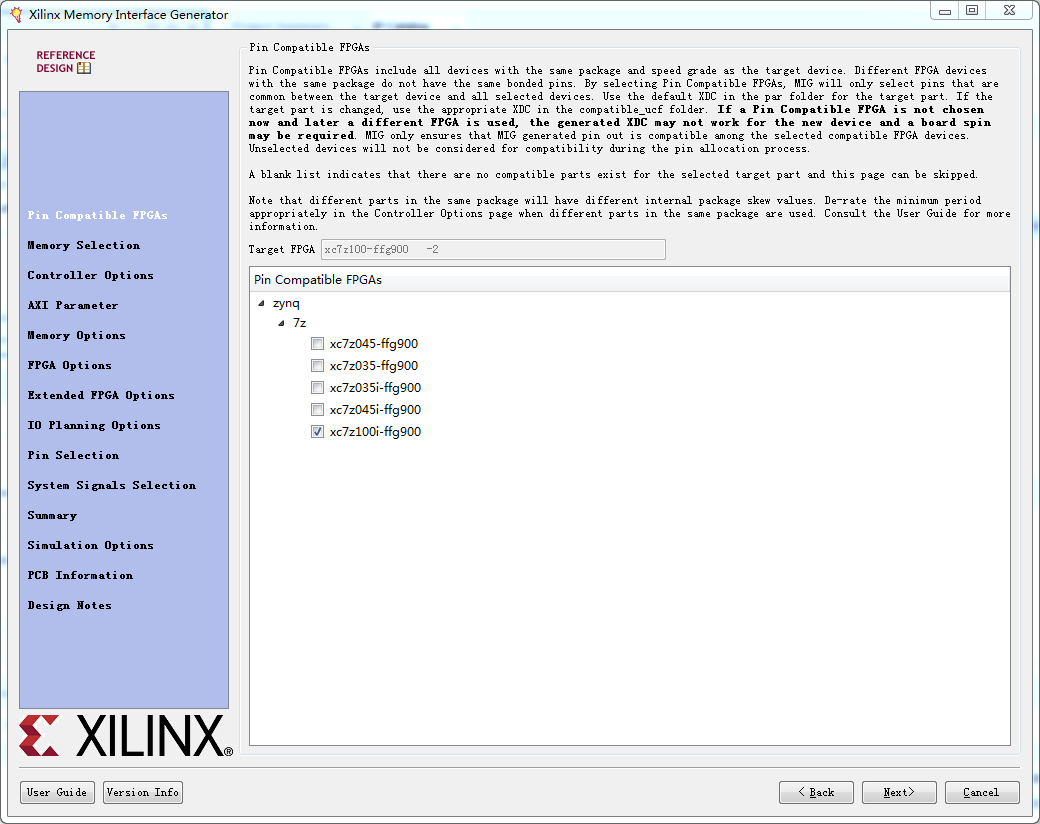

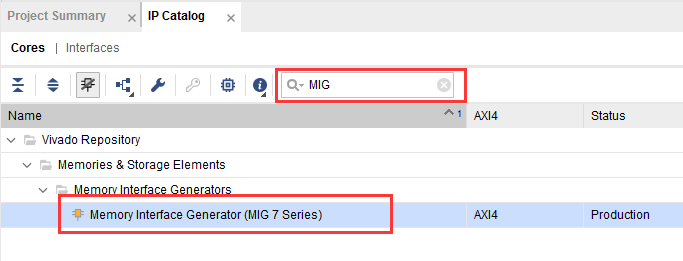

Step1：IP Catalog中搜索MIG，双击。
在这里插入图片描述
Step2：Name 看自己。

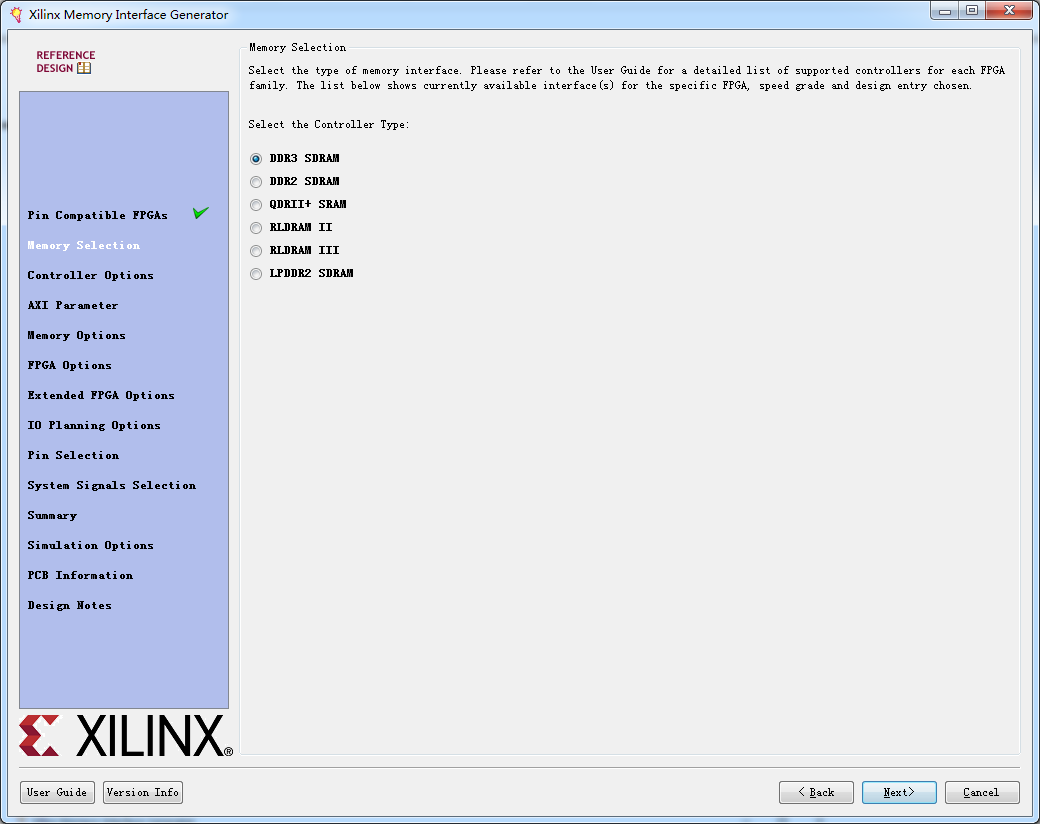

Step3：型号选择。

Step4：DDR3。

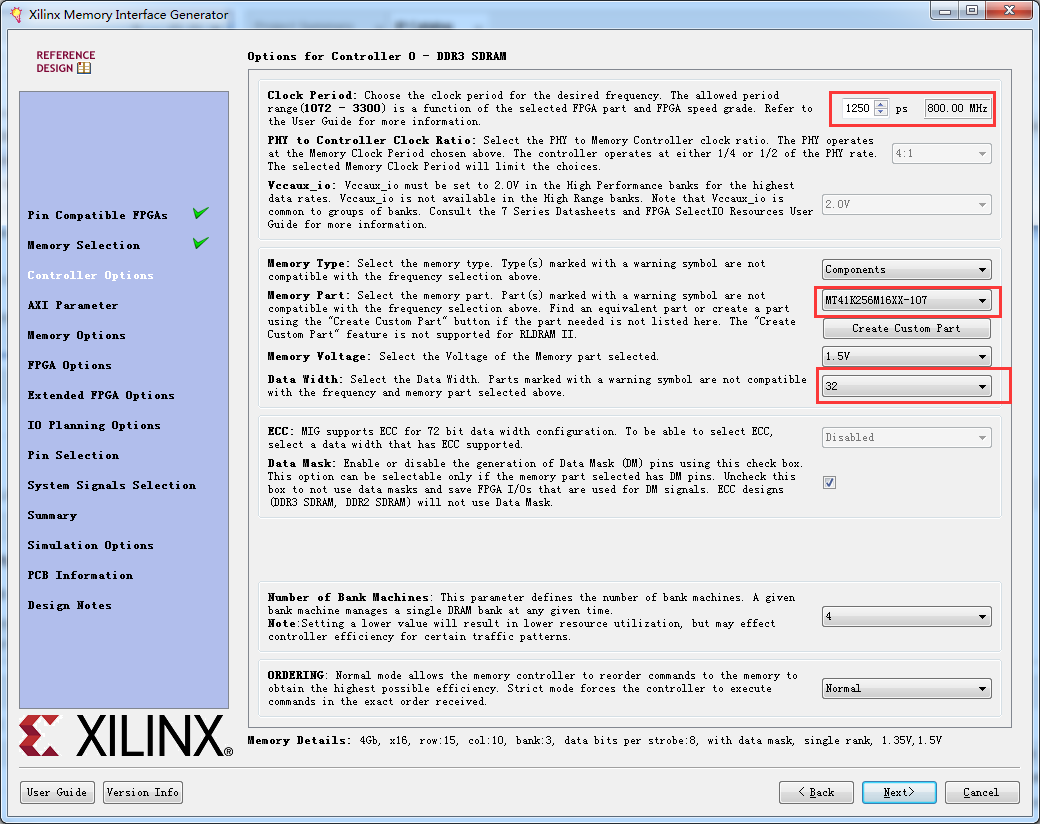

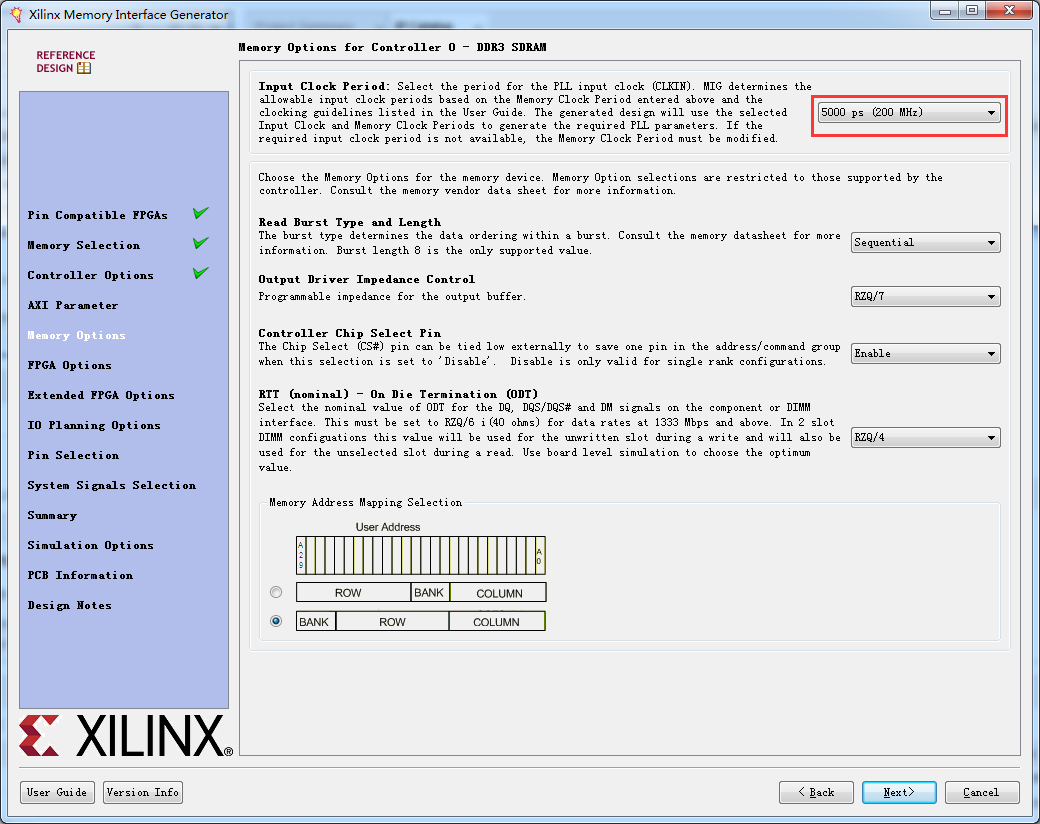

Step5：时钟、型号、位宽。

Step6：输入给MIG的时钟。

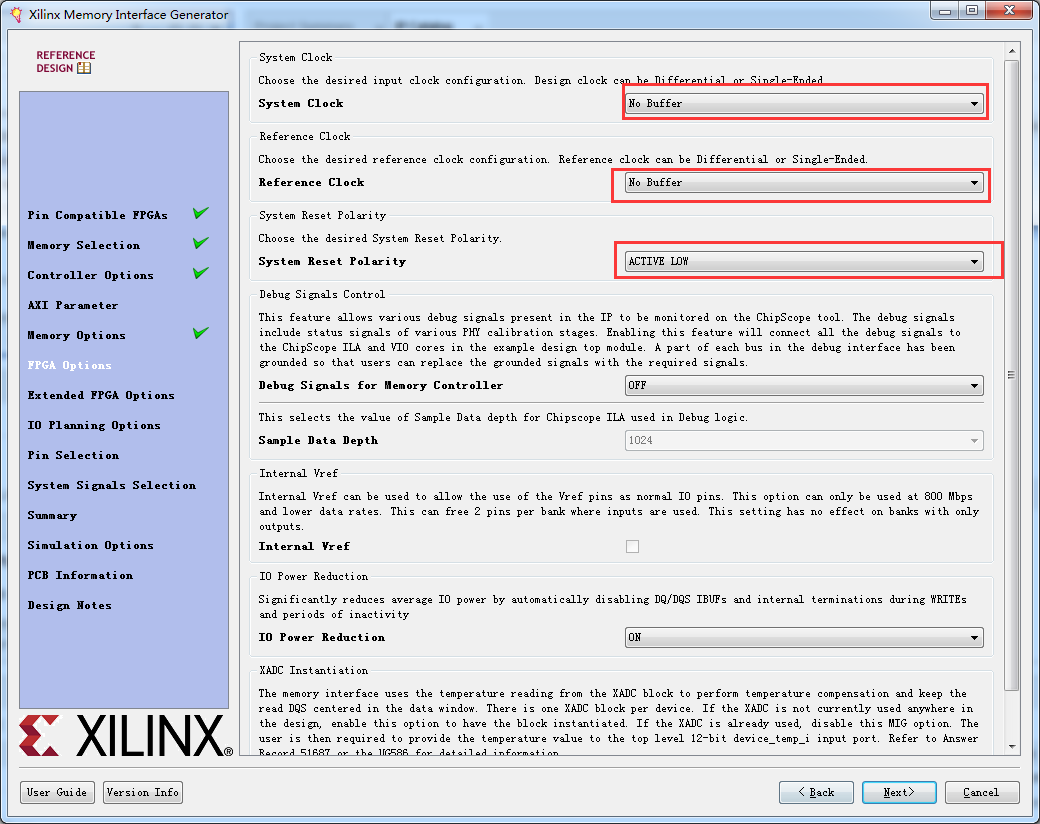

Step7：系统和参考时钟选择no buffer；MIG低电平复位。

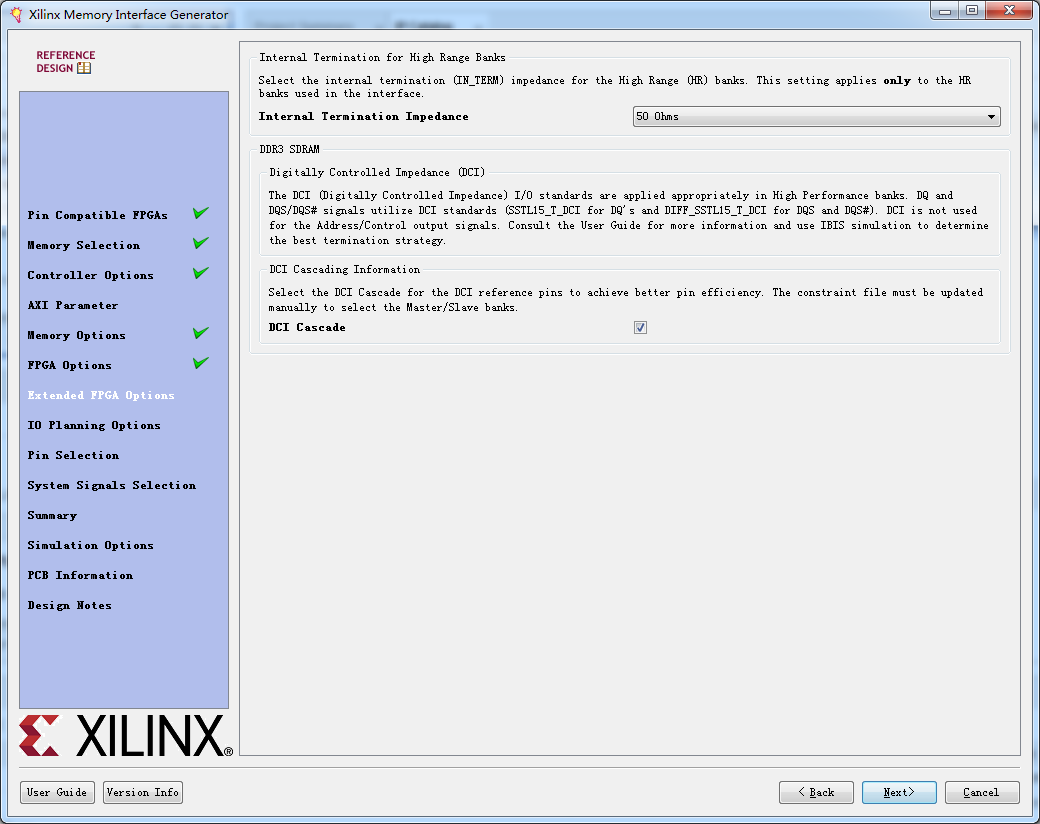

Step8：终端阻抗50hms。

Step9：不New，Fixed Pin Out。

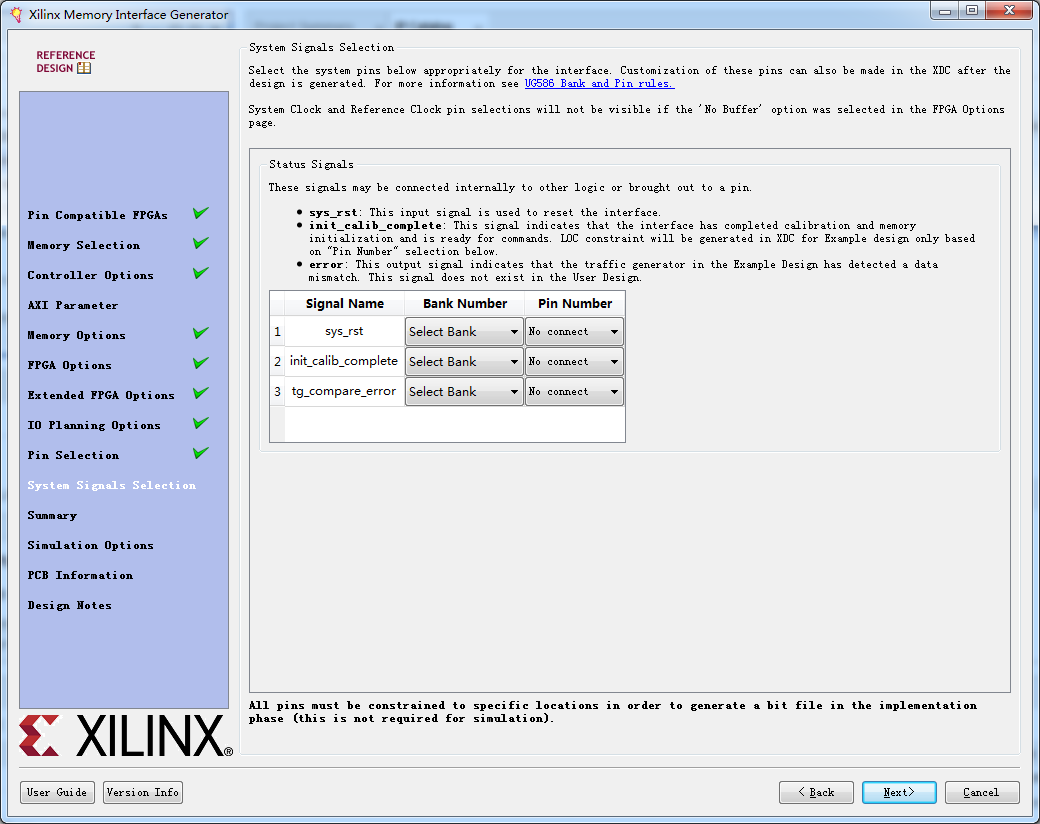

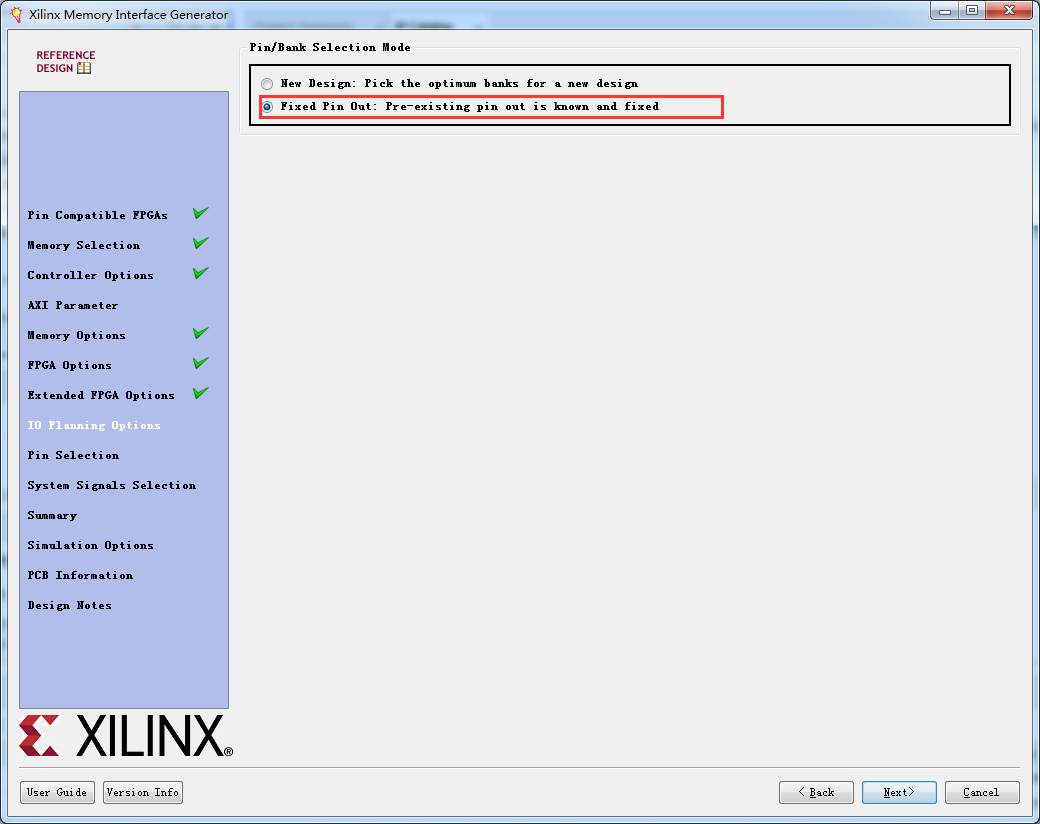

在这里插入图片描述

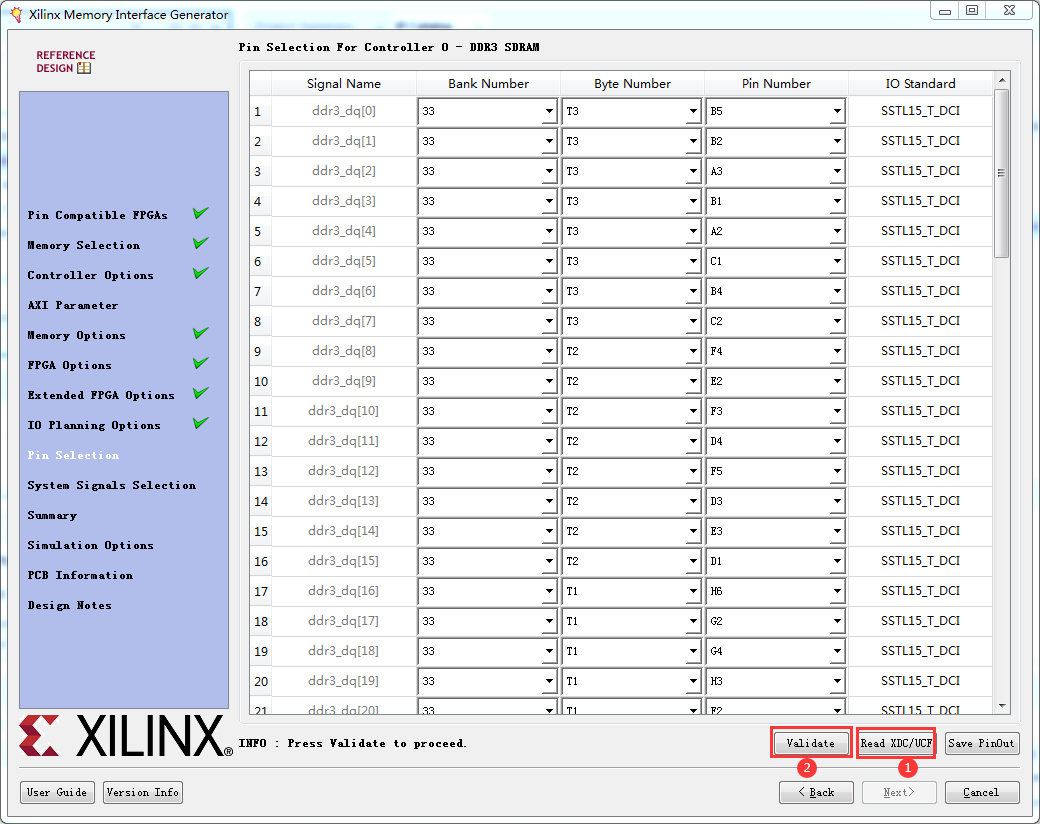

Step10：约束，可以根据原理图自己填也可以导入现有的约束。

Step11：Next、Next、Next、Next、Generate。

Step12：右击Open IP_Example Design…，并设置好路径，创建Example工程。

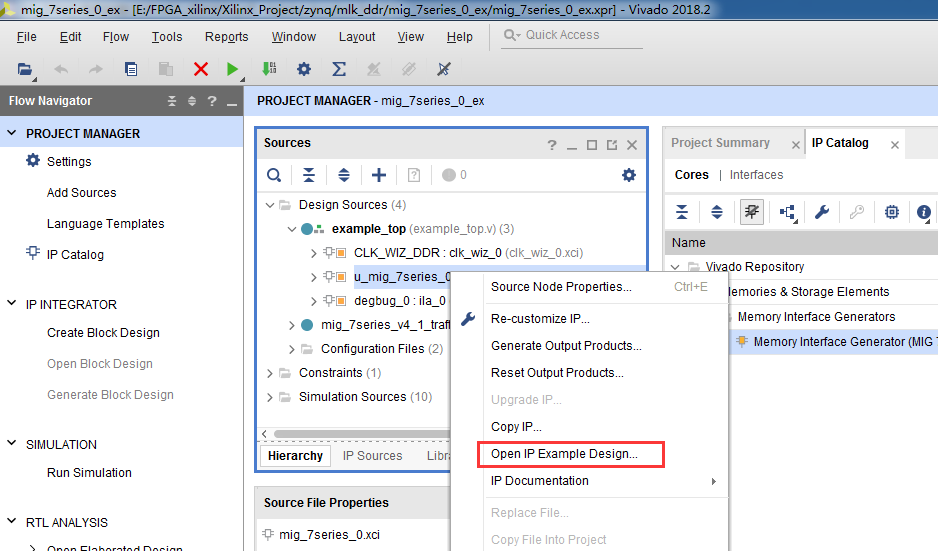

7.实战-DDR3读写

7.1原理图

通过两片512MB的MT41K256M16TW-107扩展为1GB的DDR3。两片DDR3的地址线互联连接到FPGA，数据线分别连接至FPGA扩展为高16位和低16位，扩展后的DDR3数据位宽为32bit。
以下为扩展示意图：

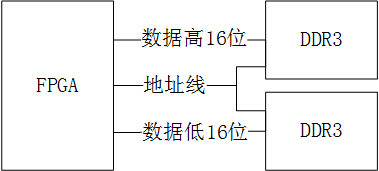

在这里插入图片描述

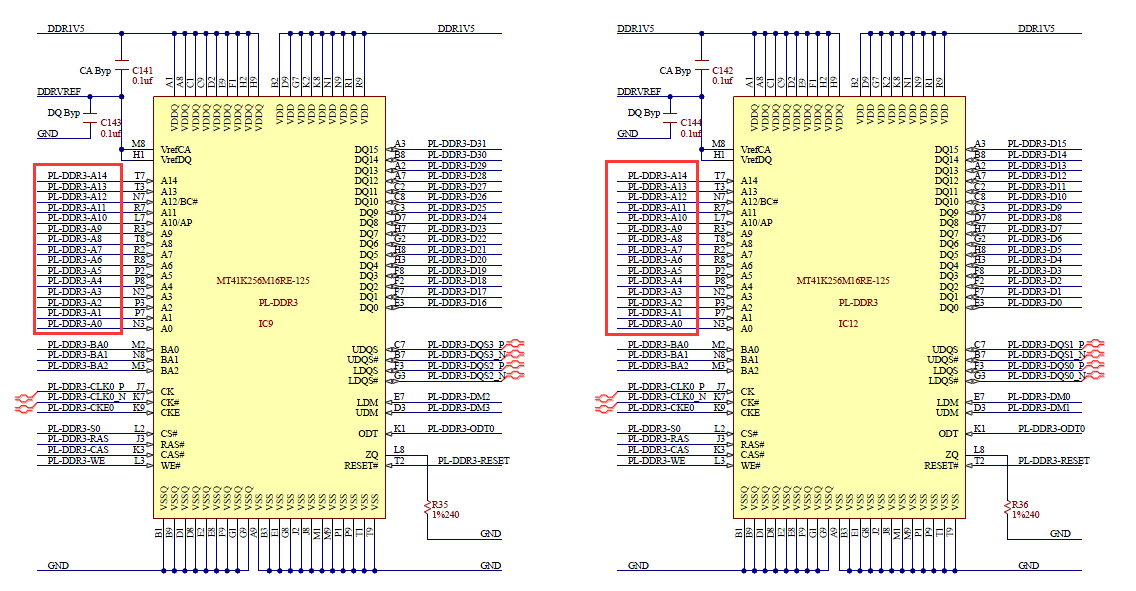

以下为电路连接原理图：

7.2IP核配置以及Example代码修改及分析

IP核配置如上所示。配置完IP核后生成Example工程，修改以下代码：
(1)、MIG输入时钟为200M，所以系统时钟通过PLL产生200M时钟。
(2)、修改MIG IP CORE

  	   .ddr3_addr                      (ddr3_addr),
       .ddr3_ba                        (ddr3_ba),
       .ddr3_cas_n                     (ddr3_cas_n),
       .ddr3_ck_n                      (ddr3_ck_n),
       .ddr3_ck_p                      (ddr3_ck_p),
       .ddr3_cke                       (ddr3_cke),
       .ddr3_ras_n                     (ddr3_ras_n),
       .ddr3_we_n                      (ddr3_we_n),
       .ddr3_dq                        (ddr3_dq),
       .ddr3_dqs_n                     (ddr3_dqs_n),
       .ddr3_dqs_p                     (ddr3_dqs_p),
       .ddr3_reset_n                   (ddr3_reset_n),
       .init_calib_complete            (init_calib_complete),

       .ddr3_cs_n                      (ddr3_cs_n),
       .ddr3_dm                        (ddr3_dm),
       .ddr3_odt                       (ddr3_odt),


// Application interface ports
      .app_addr                       (app_addr),			//输入，当前请求的地址
      .app_cmd                        (app_cmd),			//输入，当前请求的命令，001读	000写
      .app_en                         (app_en),				//输入，输出表明UI已准备好接受命令
      .app_wdf_data                   (app_wdf_data),		//输入，为写命令提供了数据
      .app_wdf_end                    (app_wdf_end),		//输入，高电平指示app_wdf_data上输入数据的最后一个周期
      .app_wdf_wren                   (app_wdf_wren),		//输入，高电平指示app_wdf_data总线上的数据有效
      .app_rd_data                    (app_rd_data),		//输出，读取命令的输出数据
      .app_rd_data_end                (app_rd_data_end),	//输出，高电平指示app_rd_data上输出数据的最后一个周期
      .app_rd_data_valid              (app_rd_data_valid),	//输出，高电平指示app_rd_data有效
      .app_rdy                        (app_rdy),			//输出，此输出表明UI已准备好接收命令
      .app_wdf_rdy                    (app_wdf_rdy),		//输出，此输出表明写数据FIFO已准备好接收数据。
      .app_sr_req                     (1'b0),
      .app_ref_req                    (1'b0),
      .app_zq_req                     (1'b0),
      .app_sr_active                  (app_sr_active),
      .app_ref_ack                    (app_ref_ack),
      .app_zq_ack                     (app_zq_ack),
      .ui_clk                         (clk),				//输出，必须是DDR时钟频率的一半或四分之一，取决于GUI中选择的2:1或4:1模式(UI配置的为4:1)，800M/4=200M
      .ui_clk_sync_rst                (rst),
      .app_wdf_mask                   (32'd0),				//该总线指示app_wdf_data[]的哪些字节被写入外部存储器，并且哪些字节保持其当前状态，通过设置1来屏蔽。
															//如果app data宽度为256，则app_wdf_mask为32bit，例：D0屏蔽app_wdf_data[7:0],D31屏蔽app_wdf_data[255:248]

// System Clock Ports
      .sys_clk_i                      (sys_clk_i),			//PLL产生的200M时钟
// Reference Clock Ports
      .clk_ref_i                      (clk_ref_i),			//PLL产生的200M时钟
      .device_temp                    (device_temp),
      .sys_rst                        (locked)

(3)、添加测试代码
代码说明：3次写入256bit数据(由计数产生)至DDR3，然后3次读出写入DDR3的数据。

/*--读写测试--*/
/*	UI输入：						UI输出
*	-->	app_addr					app_rd_data			-->
*	-->	app_wdf_data				app_rd_data_end		-->
*	-->	app_en						app_rd_data_valid	-->
*	-->	app_cmd						app_rdy				-->
*	-->	app_wdf_end					app_wdf_rdy			-->
*	-->	app_wdf_wren
*/
//写入3*256bit数据，需写入3次。

//状态机
reg[1:0]	MIG_State=0;
parameter	[1:0]IDLE		=	2'd0;
parameter	[1:0]WRITE		=	2'd1;
parameter	[1:0]WAIT		=	2'd2;
parameter	[1:0]READ		=	2'd3;

//读写状态
parameter	[2:0]CMD_WRITE	=	3'b000;
parameter	[2:0]CMD_READ	=	3'b001;

//测试大小
parameter	TEST_RANGE 		=	10'd3;

//计数值写入DDR
reg 		[9:0]cnt=0;

//app_addr	输入UI的地址 = RANK_WIDTH + BANK_WIDTH  + ROW_WIDTH + COL_WIDTH;
reg    [ADDR_WIDTH-1:0]app_addr_r=0;

//控制信号产生
//app_cmd:输入，当前请求的命令，001读	000写
assign	app_cmd			=	(MIG_State==WRITE)?	CMD_WRITE:CMD_READ;

//app_en:输入，输出表明UI已准备好接受命令
//写状态时app_rdy、app_wdf_rdy均置位时表明UI已经准备好接收，读状态时app_rdy置位表明UI已准备就绪。
assign	app_en			=	(MIG_State==WRITE)?	(app_rdy&&app_wdf_rdy):((MIG_State==READ)&&app_rdy);

//app_wdf_wren：输入至UI。app_wdf_wren高电平指示app_wdf_data总线上的数据有效
//在写状态时，app_rdy、app_wdf_rdy两个信号均为就绪状态时为1。
assign	app_wdf_wren	=	(MIG_State==WRITE)?(app_rdy&&app_wdf_rdy):1'b0;

//app_wdf_end:输入，高电平指示app_wdf_data上输入数据的最后一个周期。
assign	app_wdf_end		=	app_wdf_wren;

//地址
assign	app_addr		=	app_addr_r;

//写入数据[255:0],通过8次32bit写入DDR
assign    app_wdf_data	={
							cnt[7:0],cnt[7:0],cnt[7:0],cnt[7:0],	//1	32bit
							cnt[7:0],cnt[7:0],cnt[7:0],cnt[7:0],	//2	32bit
							cnt[7:0],cnt[7:0],cnt[7:0],cnt[7:0],	//3	32bit
							cnt[7:0],cnt[7:0],cnt[7:0],cnt[7:0],	//4	32bit
							cnt[7:0],cnt[7:0],cnt[7:0],cnt[7:0],	//5	32bit
							cnt[7:0],cnt[7:0],cnt[7:0],cnt[7:0],	//6	32bit
							cnt[7:0],cnt[7:0],cnt[7:0],cnt[7:0],	//7	32bit
							cnt[7:0],cnt[7:0],cnt[7:0],cnt[7:0]		//8	32bit
						};

//状态机，clk为ui_clk，200MHz
always@(posedge	clk)
begin
	if(rst&!init_calib_complete)
	begin
		MIG_State <= IDLE;
		cnt	<= 10'd0;
    end
	else
	begin
		case(MIG_State)
			IDLE:
			begin
				MIG_State	<= WRITE;
				cnt			<= 10'd0;	//复位计数(用来写)
				app_addr_r	<= 29'd0;	//复位地址(用来写)
			end
			WRITE:
			begin
				if(cnt==TEST_RANGE)
				begin
					MIG_State	<= 	WAIT;
				end
				else
				begin
					MIG_State	<= 	MIG_State;
					cnt			<= (app_rdy&&app_wdf_rdy)?	(cnt+10'd1):cnt;
					app_addr_r	<= (app_rdy&&app_wdf_rdy)?	(app_addr_r+29'd8):app_addr_r;//跳到下一个(8*32=256)bit数据地址,数据app_wdf_data位宽为256bit。
				end
			end
			WAIT:
			begin
				MIG_State	<=	READ;
				cnt			<=	10'd0;	//复位计数(用来读)
				app_addr_r	<= 	29'd0;	//复位地址(用来读)
			end
			READ:
			begin
				if(cnt==TEST_RANGE)
				begin
					MIG_State	<= 	IDLE;
				end
				else
				begin
					MIG_State	<= 	MIG_State;
					cnt			<=	app_rdy?	(cnt+10'd1):cnt;
					app_addr_r	<= 	app_rdy?	(app_addr_r+29'd8):app_addr_r;			//跳到下一个(8*32=256)bit数据地址,数据app_wdf_data位宽为256bit。
				end
			end
			default:
			begin
				MIG_State	<= IDLE;
				cnt			<= 10'd0;
				app_addr_r	<= 29'd0;
			end
		endcase
	end
end

ila_0 degbug_0 (
	.clk(clk), 					// input wire clk
	.probe0(app_cmd), 			// input wire [2:0] 	 probe0
	.probe1(app_en), 			// input wire [0:0] 	 probe1
	.probe2(app_wdf_wren), 		// input wire [0:0]  	 probe2
	.probe3(app_wdf_end), 		// input wire [0:0] 	 probe3
	.probe4(app_addr),			// input wire [28:0] 	 probe4
	.probe5(app_rd_data),		// input wire [255:0]	 probe5
	.probe6(MIG_State), 		// input wire [2:0]  	 probe6
	.probe7(app_wdf_data), 		// input wire [255:0]    probe7
	.probe8(app_rdy),			// input wire [0:0]  	 probe8
	.probe9(app_wdf_rdy), 		// input wire [0:0]  	 probe9
	.probe10(app_rd_data_end),  // input wire [0:0]		 probe10
	.probe11(app_rd_data_valid) // input wire [0:0] 	 probe11
);

(4)、代码对应时序分析
写数据：
在这里插入图片描述
写入数据的三种场景：
1：写入命令的同时写入数据
2：写入数据在相应的写入命令之前
3：写入数据在相应的写命令之后，不应超过两个时钟周期的限制。
我们采用1.写入命令的同时写入数据。
当app_wdf_wren被置位时且app_wdf_rdy为高时，数据写入FIFO，如果app_wdf_rdy取消置位，则用户逻辑需要保留app_wdf_wren和app_wdf_end以及有效的app_wdf_data值，直到app_wdf_rdy被置位。
在这里插入图片描述

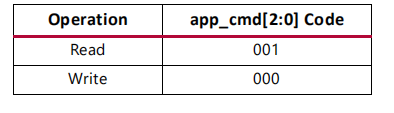

在MIG_UI中app_cmd为001时为读状态、为000时为写状态。
认读理解上面两行红字，看下图，看标注的即可：

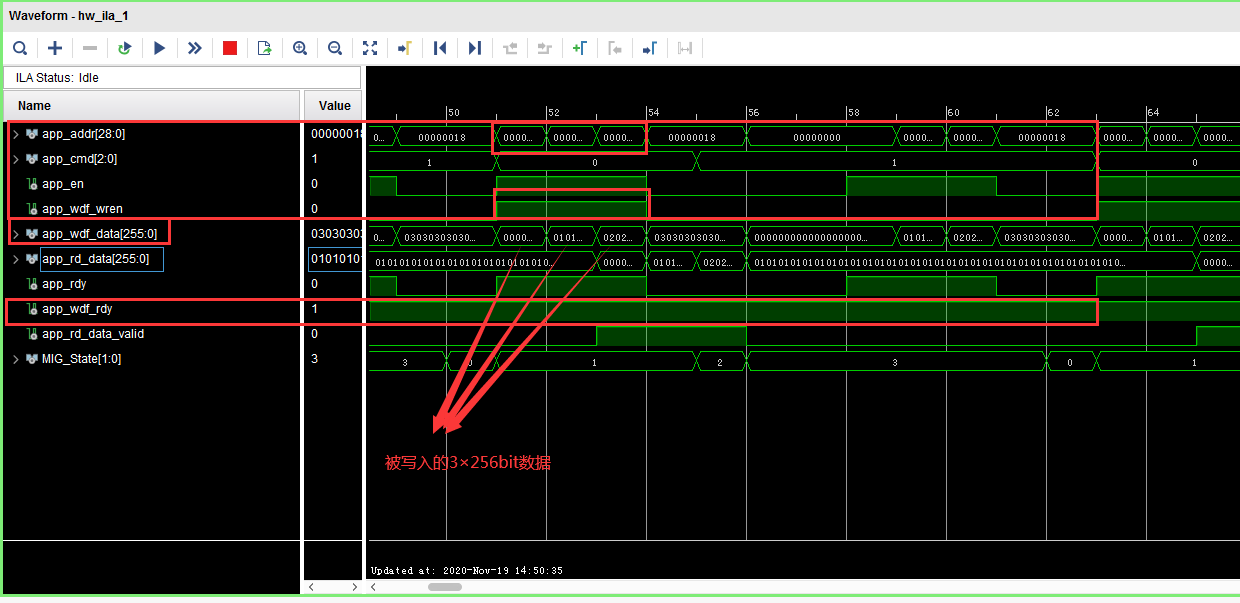

上图中，当app_wdf_wren被置位时且app_wdf_rdy为高时，数据线的3个256bit数据被写入DDR3。
此时上图的三个app_addr为(上图看不清楚地址看下图)：
在这里插入图片描述
读数据：

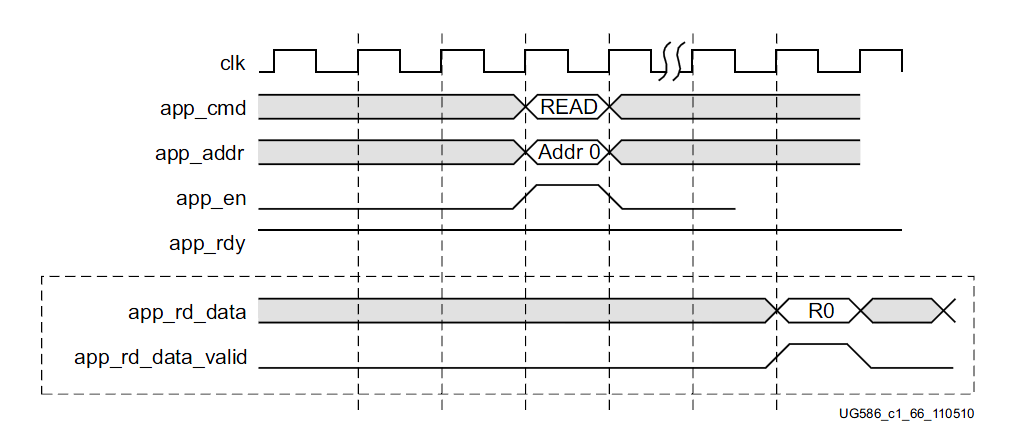

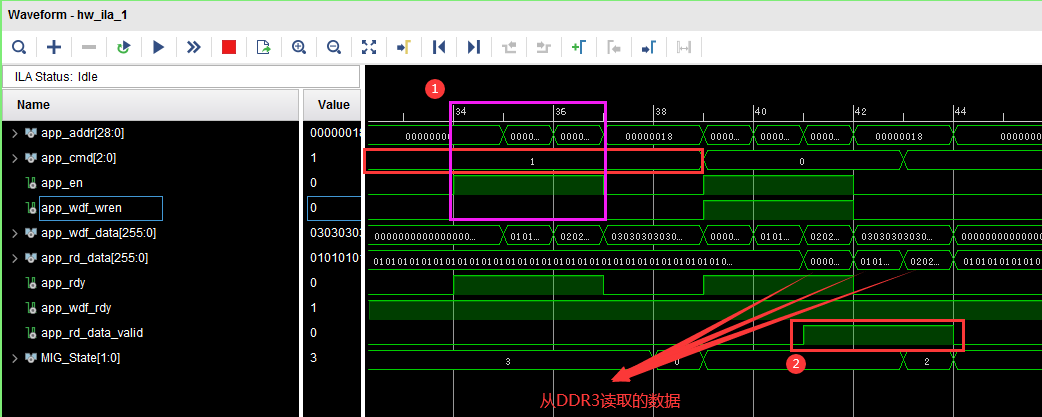

在app_rd_data_valid被置位时，数据由UI请求的顺序返回(即读信号与app_en置位期间请求的地址顺序)。观察上图app_rd_data_valid不是立即置位的。
注意：认真读上面那段红色的话，app_cmd为001时为读，观察app_cmd为001，同时app_en拉高时的地址app_addr(与写入时的地址是一样)：

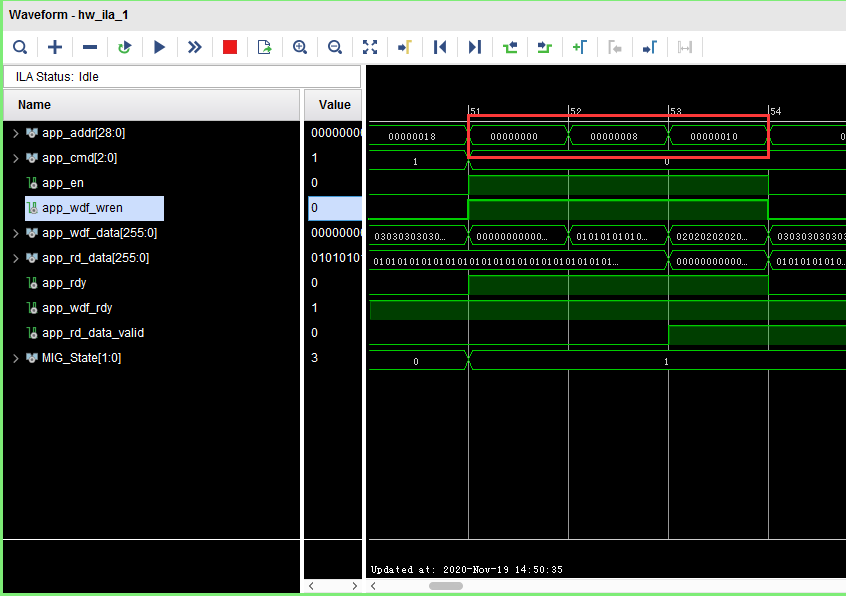

在这里插入图片描述
★★★此刻app_en拉高时的地址MIG控制器会记住的，数据会在app_rd_data_valid置位时按这个地址顺序返回数据。如下图所示，标号①处为app_en拉高处，即MIG获取读取地址的时候，标号②处为app_rd_data_valid置位处标明表明此刻返回了有效数数据。观察和写入的数据一致。
