概述

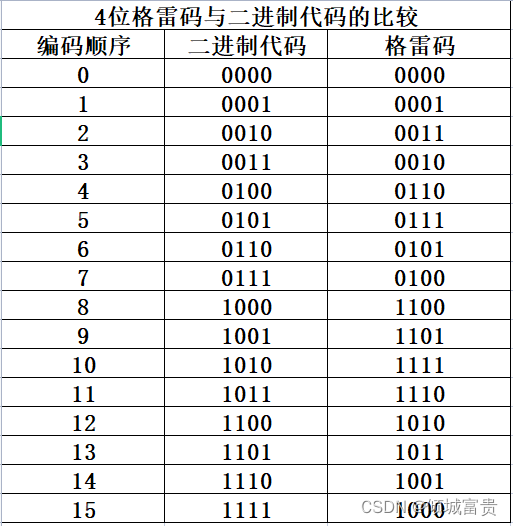

格雷码（Gray code）又称为循环码。格雷码最大优点在于当它按照下表编码顺序依次变化时，相邻两个代码之间只有一位发生变化，这样在代码转换的过程中就不会产生噪声。
二进制码就不用介绍了。

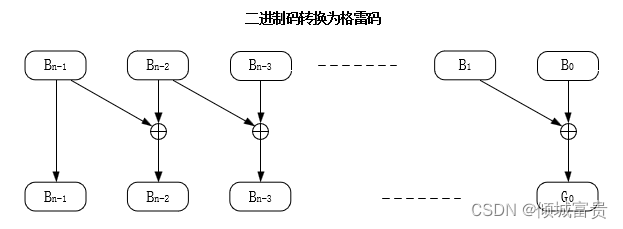

以下是二进制码转换为格雷码的原理图1：

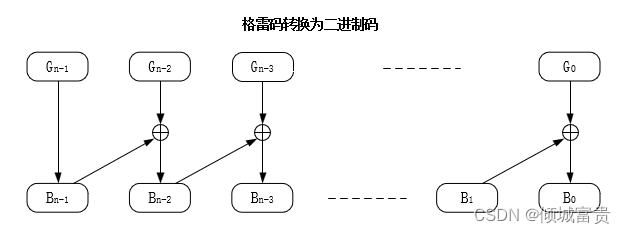

以下是格雷码转换为二进制码的原理图2：
由原理图1可知二进制码转换为格雷码的verilog代码为：
assign gray = (bin >> 1) ^ bin;由原理图2可知格雷码转换为二进制码的verilog代码为：
always@(*)
begin
bin[3] = gray[3];
bin[2] = gray[2] ^ bin[3];
bin[1] = gray[1] ^ bin[2];
bin[0] = gray[0] ^ bin[1];
end其中，格雷码转换为二进制码时需要注意：
二进制最高输出同时也会作为次高位的输入，因此要注意其顺序，所以此处应使用阻塞赋值方法。
