汇编语言程序设计

汇编语言是用助记符（英文字母缩写）来表示的面向机器的程序设计语言，每条助记符指令都有相对应的机器码，即汇编语言是机器语言的符号表示。

格式

汇编语言语句一般由4个字段组成，即标号、操作码、操作数和注释，它们之间应用分隔符隔开，常用的分隔符有空格“ ”、冒号“：”和分号“；”，而且空格的数目可以不止一个。

[标号：] 操作码 [操作数] [；注释]

上述格式中，[ ]中的项为任选项，其中标号与操作码之间用“：”分隔，操作码与操作数之间用空格分隔，操作数与注释之间用“；”分隔，有多个操作数时，操作数和操作数之间用“，”分隔。

• 标号规定如下：
  ① 标号由1～8个ASCII码字符组成，第一个字符必须是字母。
  ② 同一标号在一个程序中只 能定义一次，不能重复定义。
  ③ 不能使用汇编语言已经定义的符号作为标号，如指令助记符、伪指令及寄存器的符号名称等。
  ④ 标号的有无，取决于本程序中的其他语句是否访问该条语句。如无其他语句访问，则该语句前不需要标号。

• 操作码字段
  操作码是指令的助记符，表示指令的性质，用于指示CPU执行何种操作。操作码是汇编语言指令中唯一不能空缺的部分。

• 操作数字段
  操作数字段用于存放指令的操作数或操作数的地址。

  • 即数：#data和#data16。
  • 直接地址：direct，如30H；伪指令定义的符号地址，如SUM；表达式，如SUM+1，特殊功能寄存器的名字等。

• 注释字段
  注释是为便于读者的阅读和理解而对语句或程序段的说明，汇编时不被翻译成机器码，机器也不执行。

伪指令

​ 伪指令是在“机器汇编”过程中，用来对汇编过程进行某种控制或者对符号和标号进行赋值。这些指令不属于指令系统中的指令，汇编时也不产生机器代码，因此称为“伪指令”。

• ORG（汇编起始地址伪指令）
  ORG用来定义汇编以后的目标程序的起始地址。其格式如下：
  [标号：] ORG addr16
  例如： ORG 2000H
  START： MOV A，#34H
  ORG规定了标号START的地址为2000H，也就是说该程序应从2000H开始存放。在一个汇编语言源程序中，可以多次使用ORG命令，以规定不同程序段的起始地址，地址一般应从小到大且不能重复。

• END（汇编结束伪指令）
  END用来表示汇编语言源程序结束，它只能出现在程序的末尾，且只有一个。其指令格式如下：
  [标号：] END

• EQU（赋值伪指令）
  EQU用来对程序中出现的标号进行赋值。其格式如下：
  字符名称 EQU 数或汇编符号
  在机器汇编时，汇编语言会自动将EQU后面的数或汇编符号赋给左侧的字符名称。例如，
  AA EQU R1 ；AA等同于R1
  K1 EQU 40H ；K1代表40H
  使用该指令必须注意以下几点：
  （1）该指令中的字符名称不是转移指令中出现的标号，而是出现在操作数中的字符名称。
  （2）EQU伪指令中的字符名称必须先定义后使用。
  （3）EQU定义的字符名称不能出现在表达式中，例如语句MOV A，A10+1是错误的。

• DATA（数据地址赋值伪指令）
  DATA对数据地址或代码地址赋予规定的字符名称。其格式如下：
  标号名称 DATA 表达式

• B、DW、DS（定义字节、字、空间伪指令）
  DB：从指定的地址单元开始，存放若干字节。
  DW：从指定的地址单元开始，存放若干字（16位二进制数，高8位在前，低8位在后）。
  DS：从指定的地址单元开始，保留若干单元备用。指令格式如下：
  [标号：] DB 字节常数 ；用逗号分隔开的若干项，每项都是一个字节）
  [标号：] DW 字常数 ；用逗号分隔开的若干项，每项都是一个字）
  [标号：] DS 表达式 ；其值表示保留的单元个数）

分析下段程序。
ORG    2000H
DS      08H
DB      30H，8AH，10，‘B’
DW     54H，1F80H
解：该程序的DS伪指令定义8个存储单元（2000H～2007H）备用；DB伪指令定义了从地址2008H开始的4个单元的内容；DW伪指令定义了后续4个单元的内容。结果如下：

(2008H) = 30H，  (2009H) = 8AH
(200AH) = 0AH， (200BH) = 42H
(200CH) = 00H，  (200DH) = 54H
(200EH) = 1FH，  (200FH) = 80H

• BIT（位地址符号伪指令）
  BIT用来将位地址赋给字符名称。其格式为：
  字符名称 BIT 位地址
  例如：
  KEY BIT P1.0 ；将P1.0的位地址赋给符号名KEY
  ST BIT 0D7H ；将位地址为D7H的位定义为符号名
  注意：位地址既可以是绝对地址，也可以是符号地址。另外，用BIT定义的“符号名”一经定义便不能重新定义和改变。

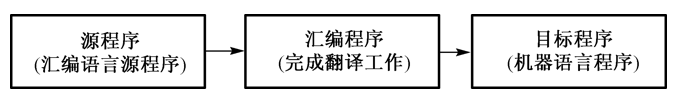

汇编程序

步骤

汇编语言程序设计的一般步骤
汇编语言程序设计大致可分成以下几步：
（1）明确设计要求。
（2）确定算法。
（3）绘制程序流程图。
（4）按程序流程图编写源程序。
（5）上机调试。
（6）优化程序。

结构

#####顺序

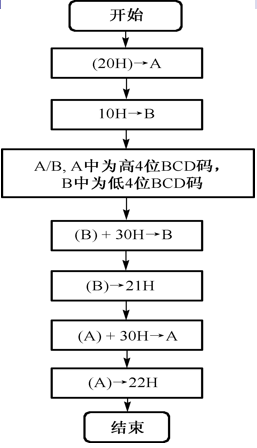

将片内RAM的20H单元中的压缩BCD码拆成两个ACSII码存入21H、22H单元。低4位存在21H单元，高4位存 在22H单元。

ORG	 2000H
MOV	 A，20H
MOV	 B，#10H ；除以10H
DIV	 AB
ORL	 B，#30H ；低4位BCD码转换为ASCII码
MOV	 21H，B
ORL	 A，#30H ；高4位BCD码转换为ASCII码
MOV	 22H，A
END

#####分支

求单字节有符号数的二进制补码。

GCMPT：JNB   ACC.7，RETURN	；(A) > 0，不需转换
MOV  C，ACC.7	             ；符号位保存
CPL   A		         	；(A)求反，加1
ADD  A，#1
MOV  ACC.7，C      ；符号位回存A的最高位
RETURN：RET

循环

设有100个单字节数。连续存放在内部M单元开始的数据存储器中，且总和也为单字节数，存放到N单元。试编写求这100个数之和的程序。

参考程序：
N	  EQU	30H
M	  EQU	31H
 	  ORG	2020H
 	  MOV	A，#00H
 	  MOV	R0，#M
 	  MOV	R1，#64H
LOOP：ADD 	A，@R0
 	  INC	R0
 	  DJNZ	R1，LOOP
 	  MOV	N，A
 	  SJMP $
 	  END

现场保护与恢复工作

由于主调程序和子程序经常是分开编制的，所以它们所使用的寄存器或存储单元往往会发生冲突。为避免子程序在运行过程中，修改主调程序中使用的寄存器/存储单元的原有内容，在子程序开始运行时应进行相应寄存器/存储单元内容的保存，在子程序运行结束，再将这些寄存器/存储单元的内容进行恢复，以保证调用程序的正常运行。

在主程序中实现
        现场保护与恢复工作在主程序中实现，特点是结构灵活。例如，
PUSH   PSW      	；保护现场（含当前工作寄存器组号）
PUSH   ACC
PUSH   B
MOV    PSW，#10H 	；切换当前工作寄存器组
LCALL  addr16    	；子程序调用
POP    B         		；恢复现场
POP    ACC
POP    PSW      		；含当前工作寄存器组切换

在子程序中实现
        现场保护与恢复工作在子程序中实现，特点是程序结构规范、清晰。例如，
SUB1： PUSH  PSW      ；保护现场（含当前工作寄存器组号）
       PUSH  ACC
       PUSH  B
       MOV   PSW，#10H ；切换当前工作寄存器组
       …
       POP   B         	；恢复现场
       POP   ACC
       POP   PSW      	；内含当前工作寄存器组切换
       RET

###习题

1. 用于程序设计的语言分为哪几种？它们各有什么特点？

答：51系列单片机的编程语言可以分为汇编语言和高级语言（如C语言）两种，各自的特点如下：

3. 设常量和数据标号的定义为：

	ORG	2000H

	DAT1：		DB  1， 2， 3， 4， 5

	DAT2：		DB  ‘ABCD’

	DAT3：		DW  1200H，-2

	TAB： 		DW  DAT1， DAT3

补充：A为65，也就是十六进制的41H

​ （1）画出上述数据或地址的存储形式。

​ （2）写出各标号的地址。

答：（1）

（2）DAT1=2000H； DAT2=2005H； DAT3=2009H； TAB =200DH

5. 试编写程序，找出片内RAM 30H～5FH单元中无符号数的最大数，并将结果存入60H单元。

答：

        ORG  0000H
		MOV  R0,  #30H
		MOV  R7,  #2FH
		MOV  A,   @R0
AGAIN:	INC  R0
		MOV  B,	A
		CLR	C
		SUBB  A,  @R0
		JNC   L1
        MOV   A,  @R0
		AJMP  L2
L1:     MOV   A,  B
L2:     DJNZ  R7, AGAIN
		MOV   60H, A
		SJMP  $
		END

6．试编写程序，统计片内RAM的20H～5FH单元中出现55H的次数，并将统计结果送60H单元。

答：

       TAB		EQU   20H
				ORG  0000H
       START:   MOV  60H, #0
                MOV  R0, #TAB
       LOOP2:   MOV  A,  #55H
                CLR  C
				SUBB  A,  @R0
				JNZ   NEXT
				INC   60H
		NEXT:   INC   R0
	        	CJNE  R0,  #60H,  LOOP2
				SJMP  $
				END

7．编写程序，将片外数据存储区中3000H～30FFH单元全部清零。

答：

                ORG  0000H
       START:   MOV  A, #0
 				MOV  R7,  #0
                MOV  DPTR,  #3000H
       LOOP:    MOVX  @DPTR,  A
                INC   DPTR
	        	DJNZ  R7, LOOP
				SJMP  $
				END
