概述

定时器：简单的理解就是用来计时或者计数

定时器的作用：定时器的目的主要是用于精准计时，因为使用晶振的方法，常用的晶振为11.0592MHZ(在计算中常取整数12Mhz)，所以会出现偏差，或者6MHZ ，所以一般使用的定时器。

单片机中使用定时器/计数 T0和T1,它们分别是连接51单片机的 P3.4 P3.5 两个口，其它口I/O口不能使用

定时器/计数器的初始化

1、确定工作方式（即对TMOD赋值）；

2、预置定时或计数的初值（可直接将初值写入TH0、TL0或TH1、TL1）；

3、根据需要开放定时器/计数器的中断（直接对IE位赋值）；

4、启动定时器/计数器（若已规定用软件启动，则可把TR0或TR1置“1”；若已规定由外中断引脚电平启动，则需给外引脚步加启动电平。当实现了启动要求后，定时器即按规定的工作方式和初值开始计数或定时）。

定时器的工作方式（4种）：根据不同的需要选择不同的计时方式

工作方式1（以timer0为例子）

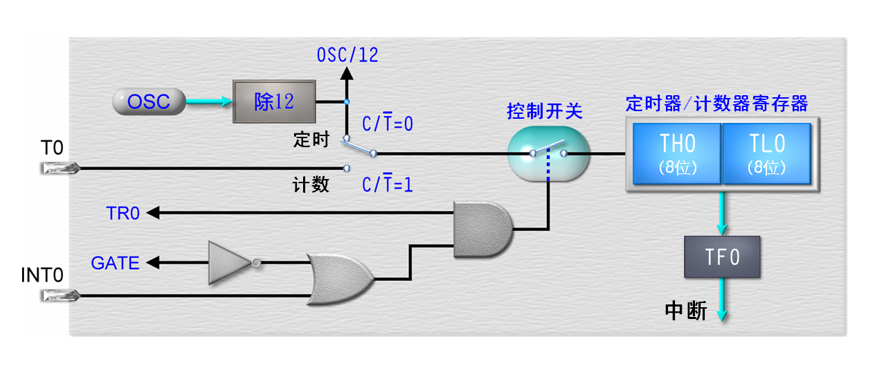

工作方式1的计时方式

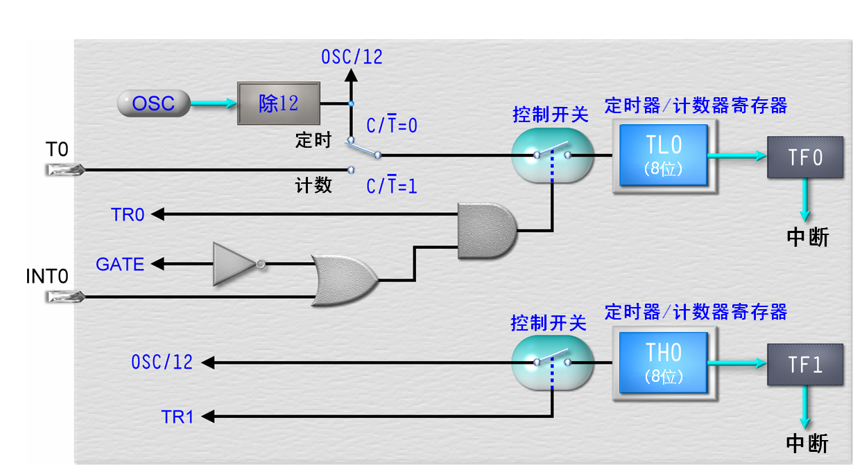

工作方式3的工作方式

在定时计时的过程中，往往需要我们计算装载值，也就是计时的时长，下面以工作模式0为例子，

首先要把计时的时长装到寄存器的TH0,TL0,也就是寄存器的高八位，和低8位

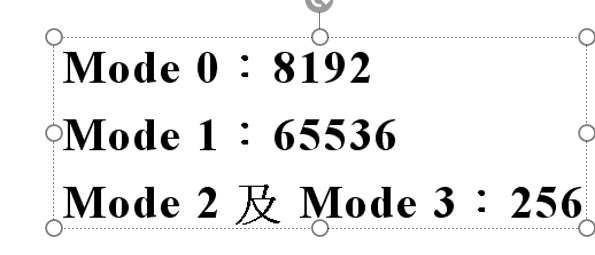

计数值的多少和定时器模式使用的位数有关，在其内部已经固定好了，根据实际，选择对应的计时模式，减去的值为所要计时的时长，取整，求余后面为TH0,TL0对应的位数

mode 0 填入计数值范例

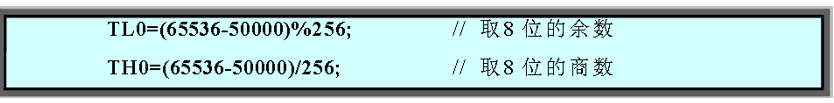

mode 1 填入计数值范例

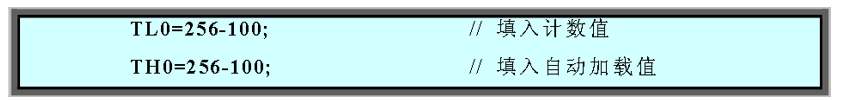

mode 2 填入计数值范例

如何计算定时器所需要的装载值，是定时器的重点

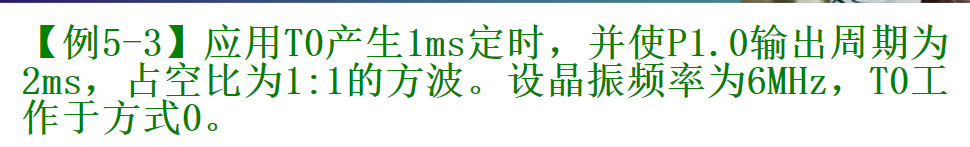

下面以一个例子

第一步：定时器工作于方式0定时模式

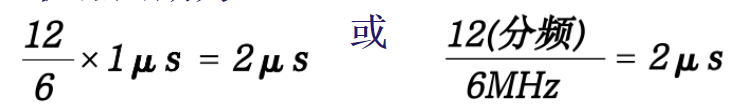

第二步：装入T0的常数。计数器每机器周期计数值加1，机器周期为（题目是6M晶振）：

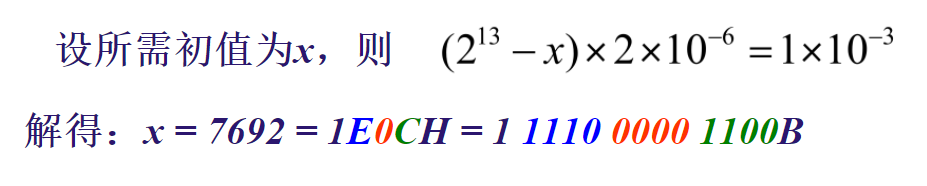

接下来就是计算初值的多少，并把二进制转化为16进制

题目给出是T0,所以是13位定时器的特性，TH0放x的高8位，TL0放低5位，（运用除2求余的方法，就可得到2进制数，）我们将x值重排如下：x = 1111 0000 0 1100，即得本任务的时间常数为：TH0 = F0H，TL0 = 0CH。

第三步：编写程序，

#include<reg52a.h>

sbit led=P2^5;

void   main()

{

TMOD = 0x00; //定时器工作模式0

TH0=0xf0; //高八位

TL0=0x0c; //低5位

   while(1)

{

if（TF0)

{

TF0=0;

TL0=0x0c;

TH0=0xf0;

led=~led;

}

   }

}
