大家学过一段时间的单片机了，今天我们来说说单片机里的定时器，又叫计数器。首先，我们通过案例来了解一下什么是定时器。

【例】使用T0，方式2，在P1.0输出周期为400µs，占空比为4：1的矩形脉冲，要求在P1.0引脚接有虚拟示波器，观察P1.0引脚输出的矩形脉冲波形。

作业要求：

要求使用T0，采用方式2定时，在P1.0输出周期为400µs，占空比为4：1的矩形脉冲。

分析过程：

从P1.0输出的矩形脉冲的高低电平的时间为4：1，则高低电平的时间分别为320μs和80μs。采用12MHz晶振，高低电平输出取整，则约为320μs和80μs。（这里刚好是个整数，可以不用取整）。

我们在这里拓展一下，单片机定时器T0和T1的区别：

1、工作方式选择的不同。定时器T1没有方式3 ，方式3只适合定时器T0，使其增加一个8位定时器。若定时器T1选择方式3，T1将停止工作，相当于TR1=0的情况。

2、工作方式控制位的不同。在工作方式寄存器TMOD中，高4位控制定时器T1，低4位控制定时器T0。

3、运行状态的不同。定时器T0可分成2个独立的8位定时器，而定时器T1则不能；定时器T1可作为串口的波特率发生器，而定时器T0则不能。

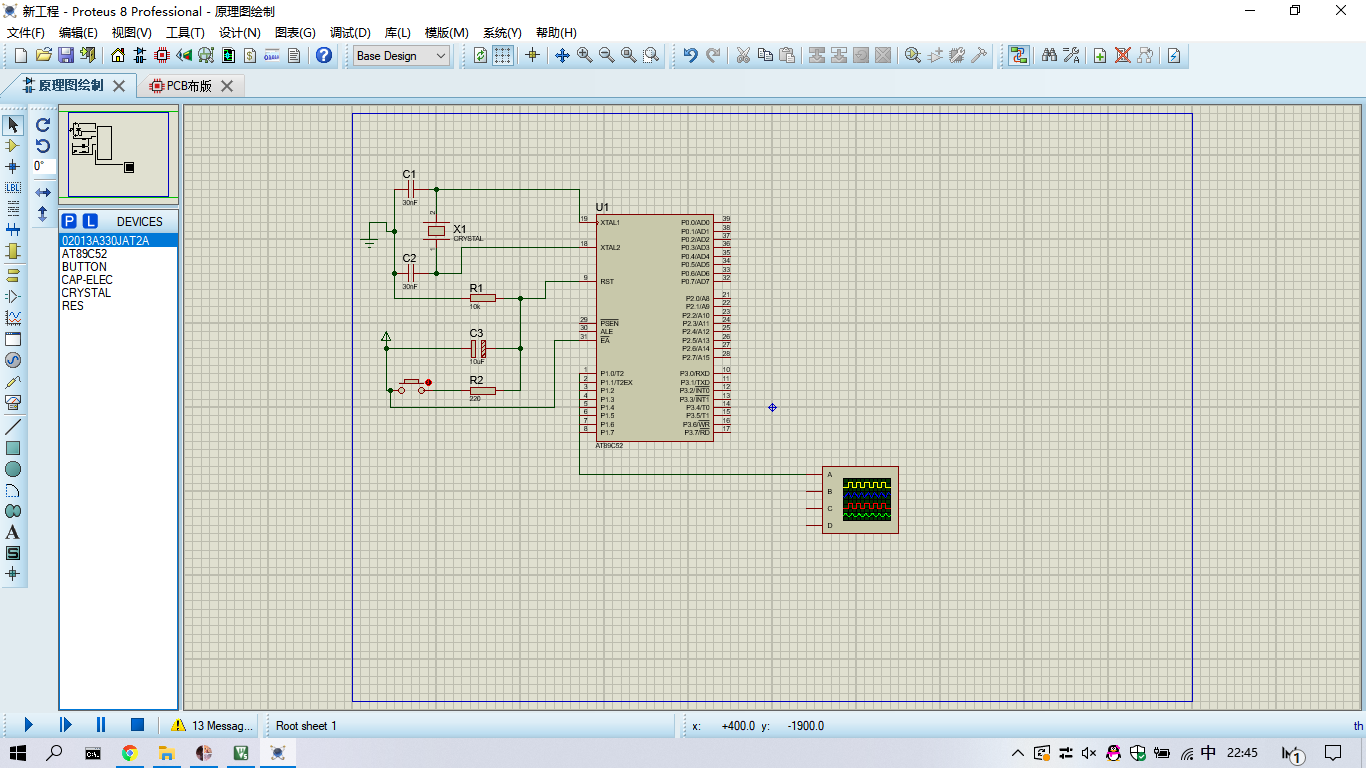

我们打开仿真软件，画出电路板图，如图所示：

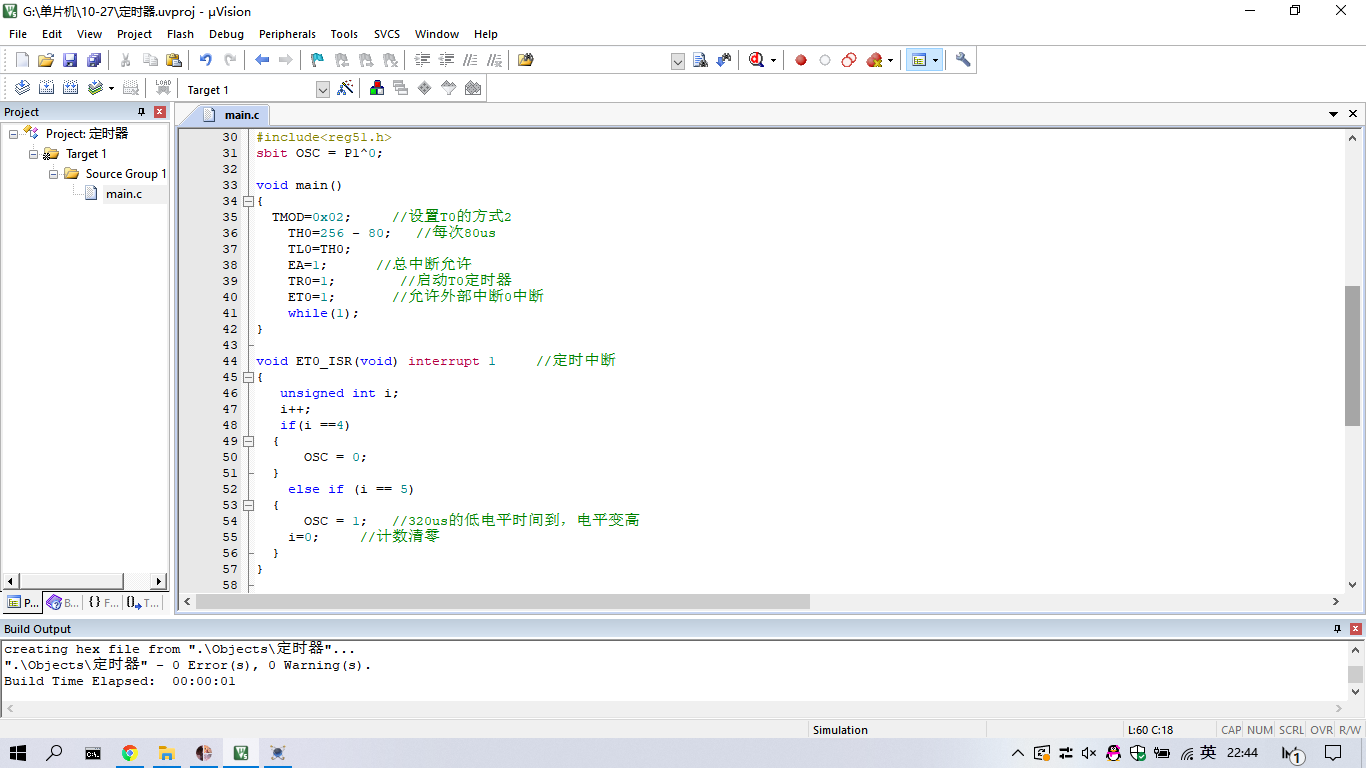

 图中P1.0引脚就是虚拟的示波器，接下来就是代码编程，我给了注释如下。

代码如下：

#include<reg51.h>
sbit OSC = P1^0;

void main()
{
	TMOD=0x02;	   //设置T0的方式2
    TH0=256 - 80;   //每次80us
    TL0=TH0;
    EA=1;	     //总中断允许
    TR0=1;	      //启动T0定时器
    ET0=1;	     //允许外部中断0中断
    while(1);
}

void ET0_ISR(void) interrupt 1	   //定时中断
{
   unsigned int i;
   i++;
   if(i ==4)
	{
	    OSC = 0;
	}
    else if (i == 5)
	{
	    OSC = 1;   //320us的低电平时间到，电平变高
		i=0;	   //计数清零
	}
}

特别注意：引脚在代码中和仿真软件中要一致，不然无法显示结果，就像我一样，半天也不知道哪里错了。

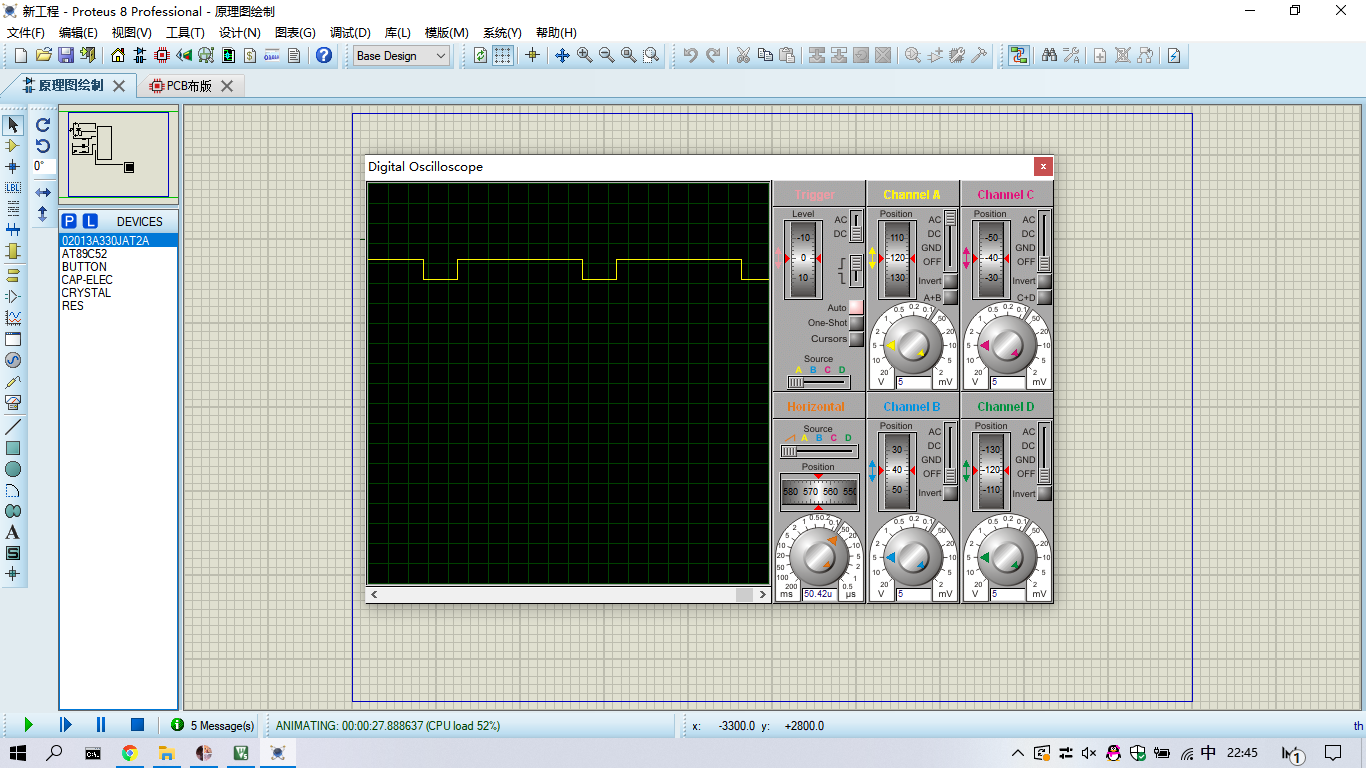

来看看仿真图吧‘

 如果大家遇到了单片机时钟为6MHZ，则高电平需要除2去计算，本文是单片机时钟为12MHZ.

今天就介绍到这里，下期见。
