51单片机：使用T0，方式2，在P1.0输出周期为400µs，占空比为1：10的矩形脉冲

作业要求：

要求使用T0，采用方式2定时，在P1.0输出周期为400µs，占空比为1：10的矩形脉冲。

分析过程：

从P1.0输出的矩形脉冲的高低电平的时间为1:10，则高低电平的时间分别为36.37μs和363.7μs。采用6MHz晶振，高低电平输出取整，则约为36μs和360μs。

代码如下：

#include<reg51.h>
sbit OSC = P1^0;

main()
{
	TMOD=0x02;	   //设置T0的方式2
    TH0=256 - 36;   //每次36us
    TL0=TH0;
    EA=1;	     //总中断允许
    TR0=1;	      //启动T0定时器
    ET0=1;	     //允许外部中断0中断
    while(1);
}

void ET0_ISR(void) interrupt 1	   //定时中断
{
   unsigned int i;
   i++;
   if(i == 1)
	{
	    OSC = 0;    //36us的高电平时间到，电平变低
	}
    else if (i == 11)
	{
	    OSC = 1;   //360us的低电平时间到，电平变高
		i=0;	   //计数清零
	}
}

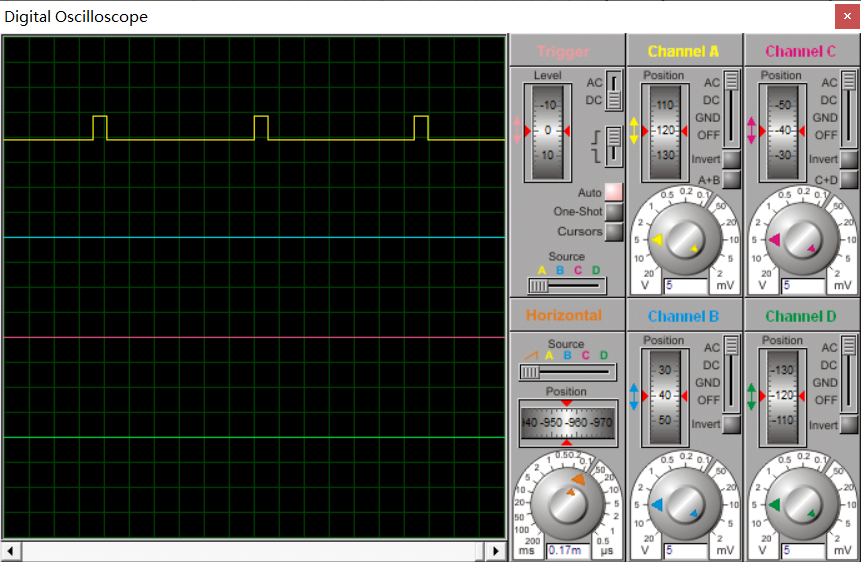

仿真结果：
