概述

任务目标

用内部32MHz晶振作为时钟源，定时器1作为一个16位计数器来计时，我们将定时器1配置成8分频，自由运行模式。用轮询的方式实现D1/D2灯约0.5S闪一次,

一、分析题目

1）计算自由运行模式下最大计数时间
0xFFFF/(32MHZ/8)=0.016s
这与要的0.5秒差距很大所以需要一个计数n来记录溢出的次数
n=0.25/0.016=15.625
2）轮询方式即不进入写中断函数，通过在主函数中循环检查定时器1的标志位来实现LED闪烁

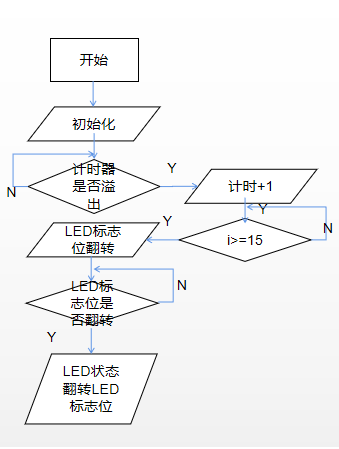

二、流程图

在这里插入图片描述

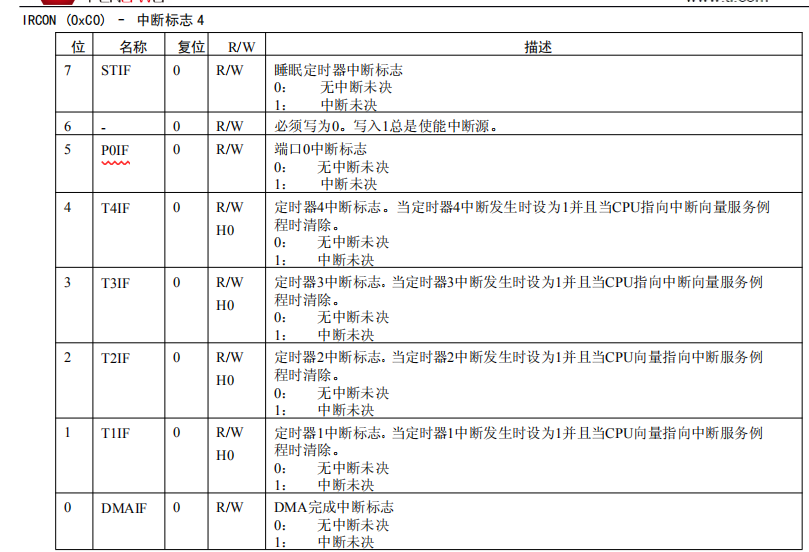

IRCON中断标志寄存器

在这里插入图片描述

三、程序实现

#include <ioCC2530.h>

#define LED1 P1_1
#define LED2 P0_1

char number=0; //记录溢出次数变量

void InitTime1_free(){//定时器1自由运行模式8分频32MHZ初始化
  T1IE=1;
  EA=1;
  T1CTL|=0x01;
  T1CTL|=0x04;

}

void InitIO(void){//LED初始化
  P1DIR |=0x03;
  LED1=0;
  LED2=0;
}

void main(){
int LEDBink=0;
if(IRCON & 0x02){
      IRCON &= ~ 0x02;//手动复位
      number=number+1;
      if(number>=15){
        number = 0;
        LEDBink=~LEDBink; //LED标志位翻转
      }
     }
    if (LEDBink){
      LED1=~LED1;
      LED2=~LED2;
      LEDBink=~LEDBink;

    }
}
