【微机接口】可编程定时器/计数器8254

计算机中的定时和延时控制、对外部事件或信号的计数

8254是可编程定时器/计数器

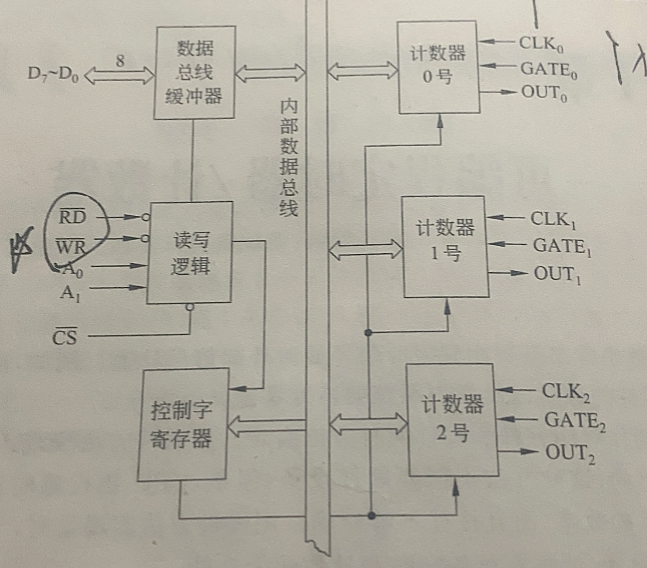

8254内部结构：

8254内部有3个独立的16位计数器，每个计数器有6种工作方式，计数初值的数值可设定为二进制或BCD码。

数据总线缓冲器：

与系统总线D7~D0相连。

3个基本功能：

（1）CPU通过数据总线缓冲器向8254写入确定工作方式的命令字；

（2）向某一计数器写入计数初值；

（3）从某一计数器读取当前计数器

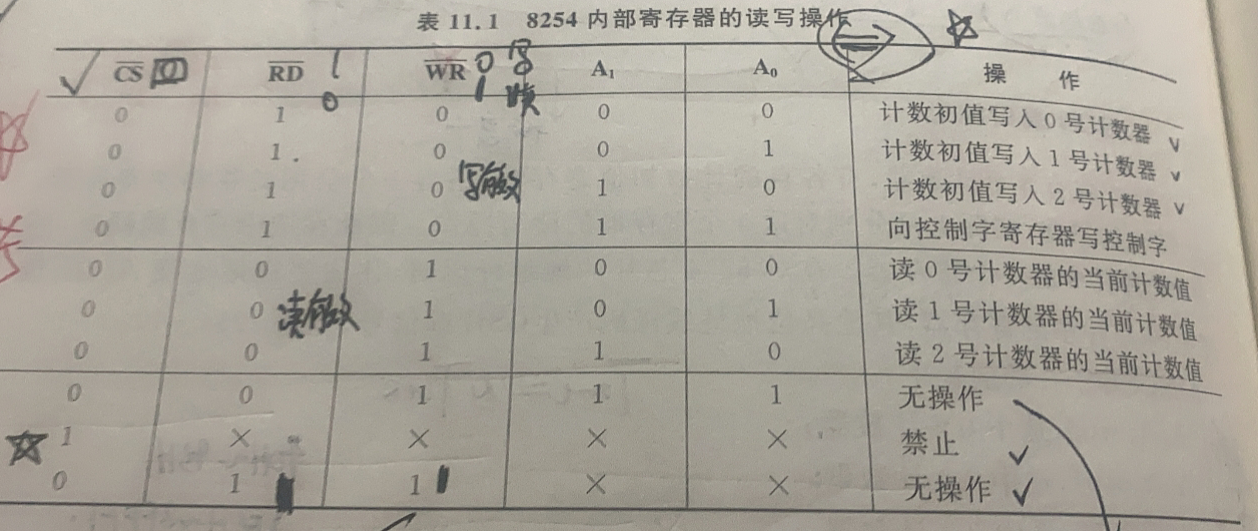

读写逻辑：

8254内部的控制电路

CS非为片选信号输入端。当CS非为0时，由A1，A0确定内部寄存器，由RD非和WR非确定读写操作

控制字寄存器：

初始化编程时，由CPU写入控制字，以决定计数器的工作方式，设置读出命令。此寄存器只能写入，不能读出。

计数器：

8254有3个独立的计数器，每个计数器结构完全相同

每个计数器有3个引脚，GATE为门控信号输入端，CLK为计数脉冲输入端，OUT为输出信号端。

GATE=1时，每一个CLK信号的下降沿使减1计数器减1，当计数值减到某个规定的数值时，OUT端产生输出信号。

计数脉冲可以是有规律的时钟信号，也可以是随机脉冲信号，用于计数。

计数初值N计算公式为 N = F clk(i) / Fout(i)

初始化编程时，程序员向计数初值寄存器写入计数初值。

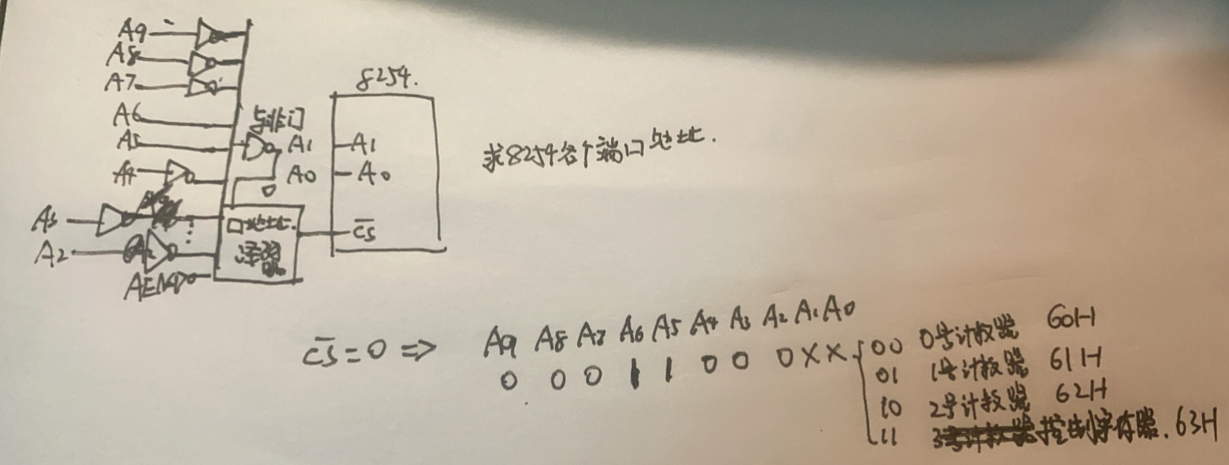

8254端口地址：

在CS非=0下

A1A0=00,选中0#计数器

A1A0=01，选中1#计数器

A1A0=10，选中2#计数器

A1A0=11，选中控制字寄存器

8254工作方式：

方式2：分频器（连续单脉冲发生器），初值自动重装

方式3：方波发生器，初值自动重装
