LTE-A载波聚合技术（13）---PUCCH上行A/N复用

2.3.3.5 上行A/N复用

2.3.3.5.1 A/N payload size

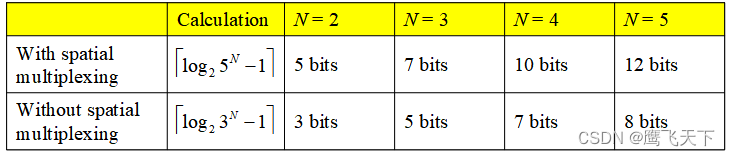

RAN2在下行支持激活/去激活的操作，当激活一个DL CC时，终端就要接受PDSCH。同时接受PDSCH最大的载波数目在0到激活的DL CC之间变化。当激活n个DL CC并且每一个CC配置双码子传输时，每一个DL CC总的HARQ反馈状态有5种，(ACK,ACK),(ACK,NACK),(NACK,ACK),(NACK,NACK)和(DTX)。一共是5n种信息。在不考虑DTX情况下，有5n-1种状态。单码子传输时，类似的有3n-1种状态。当混合单码子和双码子传输的情况下需要的反馈状态有-1种。其中是每个DL CC反馈的A/N数目（单码子是3，双码子是5）， n是CC的数目。见表格，FDD模式下，聚合不同数量DL CC时，上行A/N反馈信息所需要的比特数目。

TDD模式下，对已一个给定的子帧的A/N比特数目取决于上下行配置，如果是4DL：1UL的不对称情况，在双码子传输模式下，当有5个DL CC时，一共有520种不同的信息。需要编码比特的位数是47bits。对TDD模式建议每个CC采用bundling方法传输A/N反馈信息。

2.3.3.5.2 PUCCH上的A/N复用

根据前面对A/N payload size的分析，总结有下面几种复用方案。
Option 1 ：Rel-8 PUCCH format 1b with SF reduction

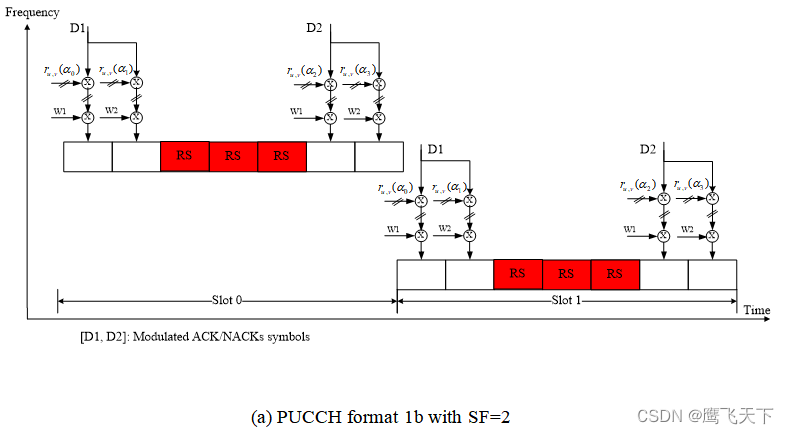

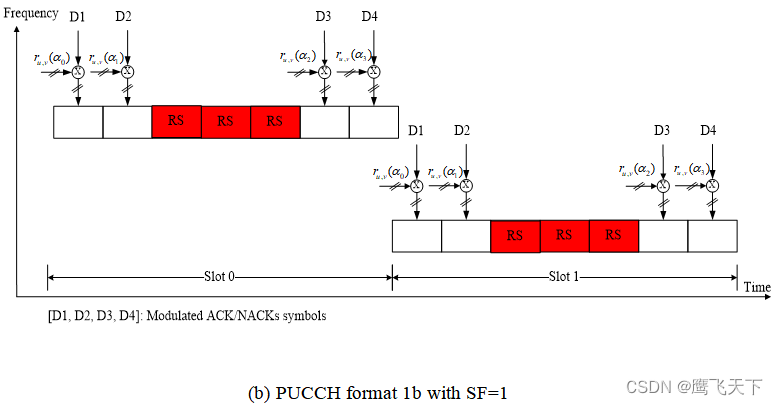

通过减少Rel-8的SF序列长度到2或者1，更多的A/N反馈能通过PUCCH format 1a/1b传输。修改方案如图


SF=2时，一个PUCCH format 1b 资源最多支持4个A/N反馈；SF=1时，一个PUCCH format 1b 资源最多支持8个A/N反馈，CATT认为不能满足FDD 或者TDD的复用需求。
Alcatel-Lucent：将SF减少到2的好处是保持了单载波特性，缺点是PUCCH发送和接受过程不能和R8兼容，A/N资源分配不能兼容R8，同时由于减少了SF导致链路增益减少，上行控制覆盖受限。
Option 2 ：Extended Rel-8 TDD channel selection
Rel-8 TDD使用PUCCH format 1b信道选择方案最多支持4个A/N比特，要支持5个DL CC就需要采用一些方法支持更多的A/N比特。
采用混合的A/N资源分配方案扩展到5个CC，一个UL CC上对应相关的下行PDSCH传输的动态A/N资源隐示的映射在相应的PDCCH的CCE上，剩下的PDSCH相关A/N资源通过高层显示告知。
多天线时，选择两个或者多个信道传输多个QPSK符号作为扩展信道选择的方案。多个信道之间的功率分配导致性能损失，增加了CM,此时需要在传输性能和A/N payload之间做权衡。华为：为保证可靠的性能，最多两个信道传输A/N反馈。
spatial bundling方法，通过减少A/N开销来传输多个A/N。在双码子的情况下，码子之间budling减少A/N开销，在不改变原有的方案前提下，FDD下能支持最多4个DL CC。考虑到载波聚合是UE专用的情况，下行聚合5 DL CC的UE比较少，这种方法能适应大部分载波聚合的场景。

Option 3 ：PUCCH format 2
直接沿用一个R8 PUCCH format 2的资源在一个子帧中传输高达13比特的A/N反馈信息，这对于FDD模式是满足需求的。在TDD模式下，两个PUCCH format 2资源能够提供大量的A/N payload。在和PUCCH format 2联合编码后和R8 CQI一样方式发送，PUCCH format 2资源是由高层半静态配置的。
Option 4 ：bundling
R-10 TDD模式下的载波聚合，A/N bundling逻辑与操作产生1到2个比特的A/N。bundling后的A/N比特可以在R8 PUCCH format 1a/1b的资源上发送。同时发送一个3比特的DAI指示反馈A/N的数量。如果UE漏检PDCCH，发送DTX。
A/N bundling会引起不必要的重传。
Option 5 ：New PUCCH format
TDD模式下A/N payload size能达到47比特，设计一个新的PUCCH格式不可避免。一个可能的方法就是利用PUSCH结构，QPSK下一个PUSCH RB有288个编码比特，足够满足R10下TDD模式的极大的A/N需求R1-102453。见图

因为在一个PRB上只有一个UE发送A/N信息，简单的使用R8 PUSCH传输A/N比特会导致大量的开销。在时域使用SF来增加复用容量，下图显示的是SF=2和3下多个UE复用的PUCCH 格式。
