0.前言

我们在上几节的协议分析中，发送连接的请求用的是Eclipse Paho MQTT工具，那么笔者这一次改一下，咱们这次用代码来发送Subscribe的MQTT消息，请注意，下面的代码是基于Eclipse Paho Java API之上的代码，在运行下面的代码前，请先去下载Eclipse Paho Java库，其下载地址为：https://www.eclipse.org/paho/clients/java/. 下面我们正式切入正题。

1.准备步骤

(1) 首先打开WireShark软件，并启动监听

(2) 在Eclipse里面运行下面的代码

import org.eclipse.paho.client.mqttv3.MqttClient;
import org.eclipse.paho.client.mqttv3.MqttConnectOptions;
import org.eclipse.paho.client.mqttv3.MqttException;
import org.eclipse.paho.client.mqttv3.persist.MemoryPersistence;


public class SubScriberExample {

	/**
	 * @param args
	 */
	public static void main(String[] args) {
         String[] topicFilters ={"topic1","topic2"} ;
         String broker = "tcp://192.168.80.196:1883" ;
         String clientId = "paho-1" ;
         MemoryPersistence persistence = new MemoryPersistence();
          try {
                 MqttClient sampleClient = new MqttClient(broker, clientId,persistence);
                 MqttConnectOptions connOpts = new MqttConnectOptions();
                 connOpts.setCleanSession( false );
                 System. out .println( "Connecting to broker: " + broker);
                 sampleClient.connect(connOpts);
                 System. out .println( "Connected" );
                 sampleClient.setCallback(new CustomMQTTCallBack());
                 sampleClient.subscribe(topicFilters,new int[]{1,1});
                 System. out .println( "Subscribe success for: "+topicFilters.toString());
         } catch (MqttException me) {
                 System. out .println( "reason " + me.getReasonCode());
                 System. out .println( "msg " + me.getMessage());
                 System. out .println( "loc " + me.getLocalizedMessage());
                 System. out .println( "cause " + me.getCause());
                 System. out .println( "excep " + me);
                 me.printStackTrace();
         }

	}

}

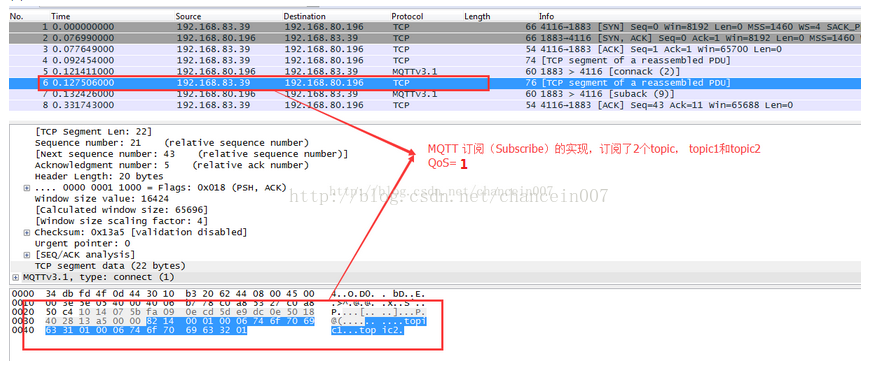

(3) 运行之后，WireShark将能抓取到下面的TCP的数据包.

2.协议分析

下面进行具体的协议分析，协议的地址(http://docs.oasis-open.org/mqtt/mqtt/v3.1.1/os/mqtt-v3.1.1-os.html#_Toc398718063)

2.1  固定头部（Fixed Header）

SUBSCRIBE 固定头部的消息格式见下表

表1 – SUBSCRIBE固定头部消息格式

从上图的抓包程序得到的数据可知，固定头部的16进制为：82 14

结合上面的表1，我们可知其具体含义如下：

82---1000 0010 表示连接的请求是Subscribe

14--1*16+4=20 表示后面将会跟着20个字节



2.2 可变头部（Variable Header）

SUBSCRIBE 可变头部的消息格式见下表

表2 - 可变头部的消息格式

从上图的抓包程序得到的数据可知，可变头部的16进制为：00 01

结合上面的表2，我们可知其具体含义如下：

00 01 ---表示当前的Package的ID是1

2.3 负载部分（payload）

SUBSCRIBE 负载部分的消息格式见下表,负载部分主要指定订阅的主题（Topic）的名称以及每个订阅的主题对应的QoS级别（总共三种类型的值：0,1,2）,需要注意的是，在负载部分，一次可以订阅多个主题。

表3 – SUBSCRIBE 负载部分的消息格式

从上图的抓包程序得到的数据可知，负载部分实际捕获的数据为：00 06 74 6f 70 69 63 31 01 00 06 74 6f 70 69 63 32 01 因为总共有两个主题：topic1 和topic2，所以我们拿第一个主题(topic1)来分析就行了，后面的Topic类似.

00 06 代表这个topic的长度是6个字节
74 6f 70 69 63 31 代表 topic1

01 代表QoS为1

恭喜你，已经知道了如何分析MQTT SUBSCRIBE的消息格式，是不是觉得很神奇，而且其实分析协议也不难，就这么简单。在下一个章节，笔者将继续分析MQTT的SUBACK（对订阅请求消息的应答）。敬请期待和关注.
