概述

STM32寄存器和库函数点灯

  • 一、寄存器操作
      • 1、新建工程，新建一个目录存放以后所有的工程stmproject，在这个目录下新建文件夹寄存器点灯，文件名为LED。
      • 2、新建文件main.c并双击source group文件夹添加进去
      • 3、添加启动文件，取官方固件库中根据FLASH大小选择型号，我选大容量hd
      • 4、编写main程序通过寄存器控制I/O口输入输出点灯
        • 使能时钟
        • 配置端口寄存器，再通过端口寄存器输出数据
      • 总结
  • 二、库函数点灯
    • 1 建立库函数工程模板
    • 2 新建库函数点灯工程
    • 3 调用库函数编写程序点亮
    • 4 程序升级

一、寄存器操作

1、新建工程，新建一个目录存放以后所有的工程stmproject，在这个目录下新建文件夹寄存器点灯，文件名为LED。

在这里插入图片描述

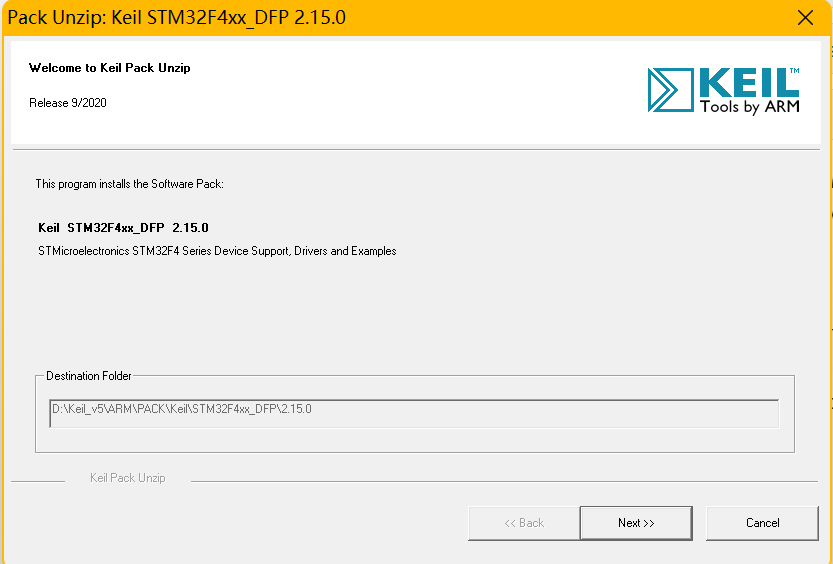

接下来选择所用的软件包，之前安装软件时安装的，选择对应型号即可。
在这里插入图片描述
如果需要安装别的安装包可以在这个网址下载。点击打开文件
在这里插入图片描述
点击next，再点击finish就安装成功了。可以在包安装里找到。
在这里插入图片描述

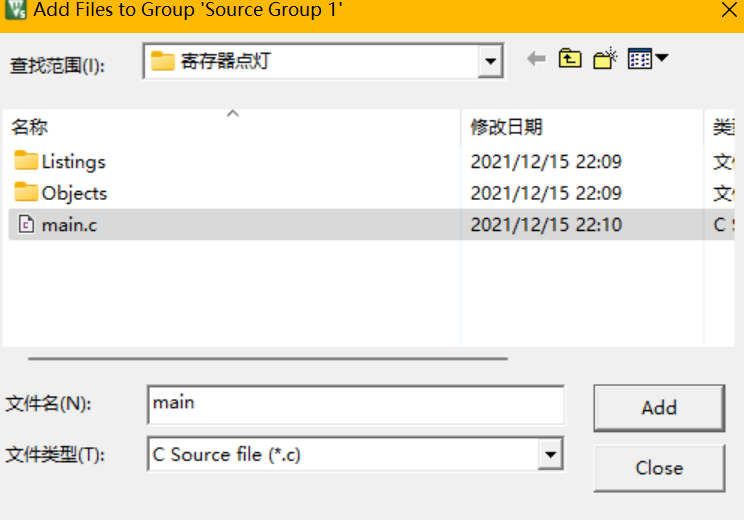

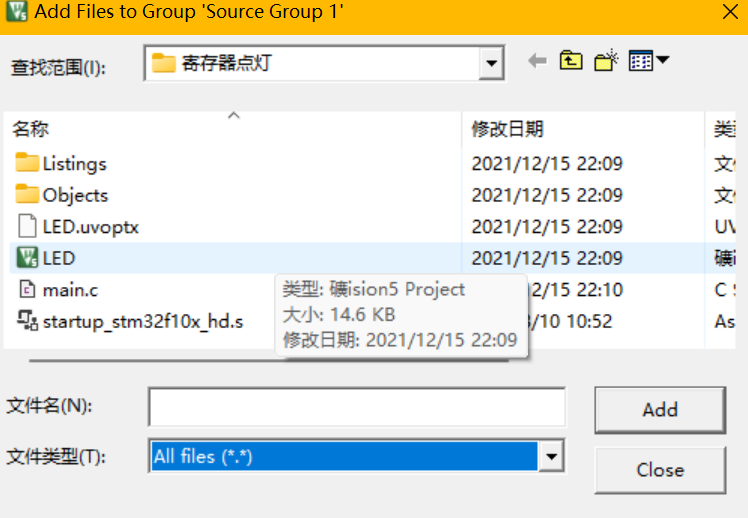

2、新建文件main.c并双击source group文件夹添加进去

在这里插入图片描述
在这里插入图片描述

3、添加启动文件，取官方固件库中根据FLASH大小选择型号，我选大容量hd

在这里插入图片描述
在这里插入图片描述
复制到点灯文件夹后再添加进source group
在这里插入图片描述

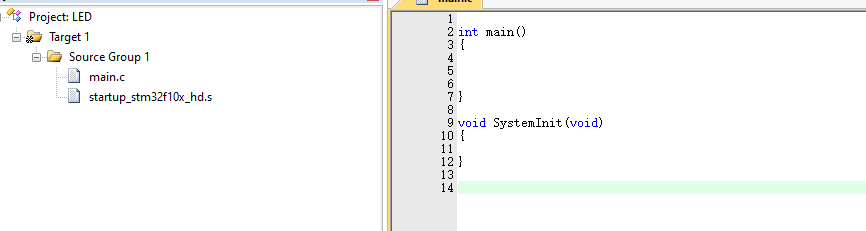

框架搭好
在这里插入图片描述

4、编写main程序通过寄存器控制I/O口输入输出点灯

使能时钟

在这里插入图片描述

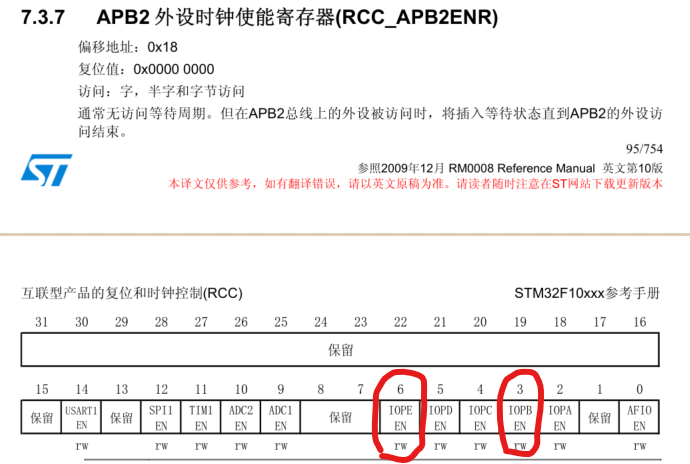

本人开发板LED等分别连到PB5和PE5上，所以点亮这两个灯需要使第三位和第六位置一开启时钟。上图给出了偏移地址，还需要知道RCC寄存器的起始地址，由中文参考手册里的存储器映射图可得，
在这里插入图片描述
下面写出代码

	*(unsigned int *) 0x40021018 |=(1<<3);  //使能端口B时钟
	*(unsigned int *) 0x40021018 |=(1<<6);  //是能端口E时钟

配置端口寄存器，再通过端口寄存器输出数据

stm32因为引脚太多，所以把引脚分成了几组，每组最多16个引脚，其中32位端口配置低寄存器控制低八位引脚，32位端口配置高寄存器控制高八位引脚。本次只用到了低八位
在这里插入图片描述
在这里插入图片描述

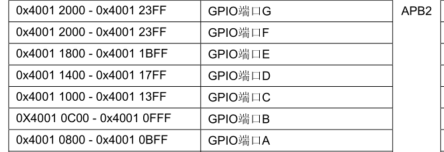

每个引脚分为配置位和模式位4位来配置，首先确定模式位是输入还是输出，再确定输入和是输出模式下具体的模式。上图可以得到端口的起始地址和偏移地址。代码如下：

	*(unsigned int *) 0x40010C00 &=~(0x0F<<(4*5));  //把配置B端口5引脚那四位清零
	*(unsigned int *) 0x40010C00 |=(0x01<<(4*5));   //把PB5配置成通用推挽输出，最大速度10MHz
	*(unsigned int*)0x40011800 &=~(0x0F<<(4*5));  //把配置E端口5引脚那四位清零
	*(unsigned int*)0x40011800 |=(0x03<<(4*5));   //把PE5配置成通用推挽输出，最大速度10MHz

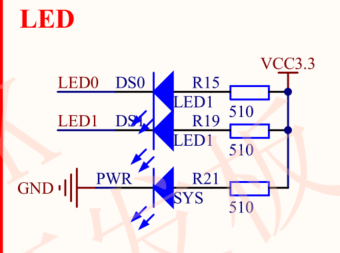

再用端口输出寄存器使PB5和PE5输出低电平（由pcb图可直），由下图可知偏移地址0x0C
在这里插入图片描述
io口输出低电平电流才能流过二极管点灯
在这里插入图片描述
代码如下：

*(unsigned int*)0x40010C10 &=~(1<<5);    //B端口5清零
*(unsigned int*)0x4001180C &=~(1<<5);    //E端口5清零

最后把程序下载到单片机里即可点亮两个小灯。

总结

1、首先新建工程时，需要启动文件，main里需要一个系统时钟。
2、STM32引脚多，为节约资源，每个引脚都需要开启对应时钟。
3、点亮LED主要是控制GPIO输出高电平或低电平，需要GPIO寄存器来实现。
4、置零，置一技巧
某几位置零 &=~（x<<y）
某位置一 |=(x<<y)
5、各种地址可以用宏定义表示出来放在一个头文件里，这样程序可读性更高，以后库函数变成就这样，结构相同需要重复的还可用结构体表示。如

	RCC_APB2ENR |=(1<<3);  //是能端口B时钟

	GPIOB_CRL &=~(0x0F<<(4*5));  //把配置B端口5引脚那四位清零
	GPIOB_CRL |=(1<<(4*5));   //把PB5配置成通用推挽输出，最大速度10MHz

	GPIOB_ODR &=~(1<<5);    //B端口5清零

二、库函数点灯

1 建立库函数工程模板

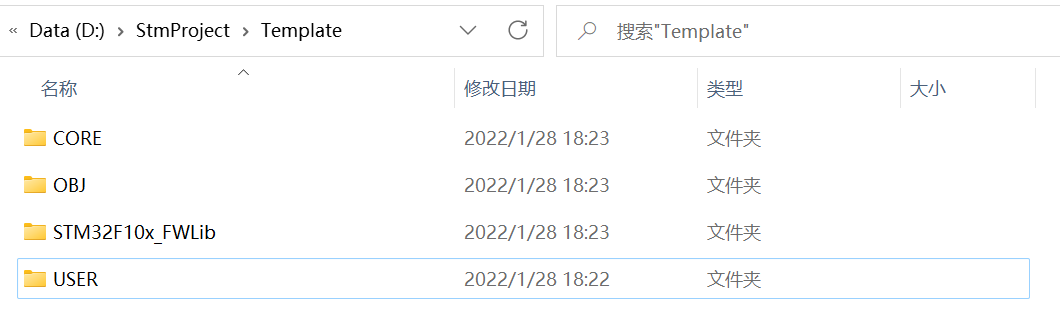

  1. 在stmproject文件夹下新建Template文件夹，并新建 USER,CORE,OBJ ,STM32F10x_FWLib这几个文件夹用于装需要的库文件。
    在这里插入图片描述

  2. CORE文件夹需要从固件库中找到三个文件并复制进来，分别在这两条文件路径下寻找：
    1 STM32F1xx固件库 STM32F10x_StdPeriph _Li b_V3.5. 0 Libraries CMSIS CM3CoreSupport

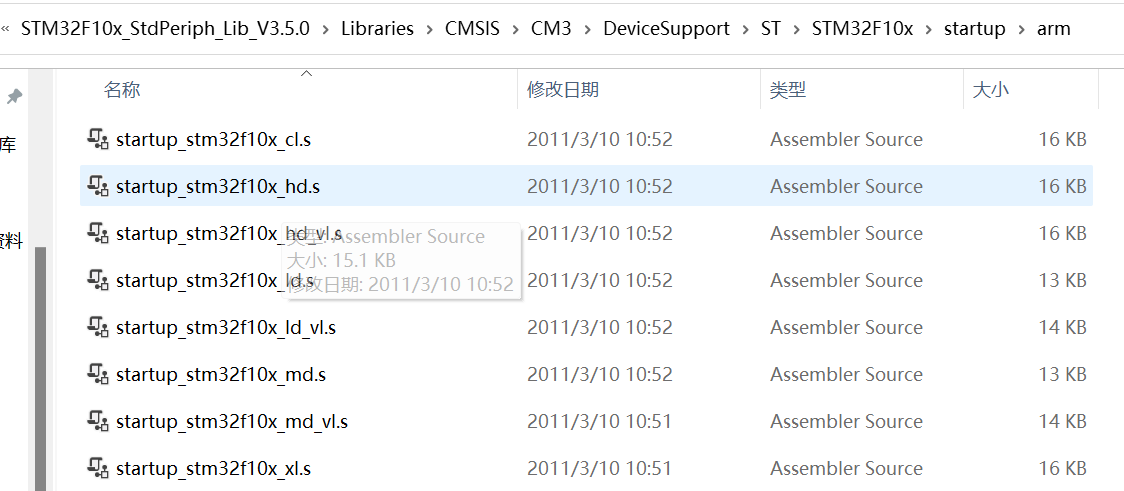

    2 STM32F1xx固件库 STM32F10x_StdPeriph_Lib_V3.5.0 Libraries CMSIS CM3 DeviceSupportSTSTM32F10xstartuparm里的启动文件
    在这里插入图片描述

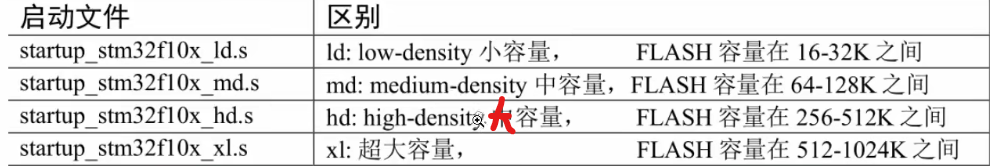

    注：hd代表大容量，根据自身的芯片容量选取。

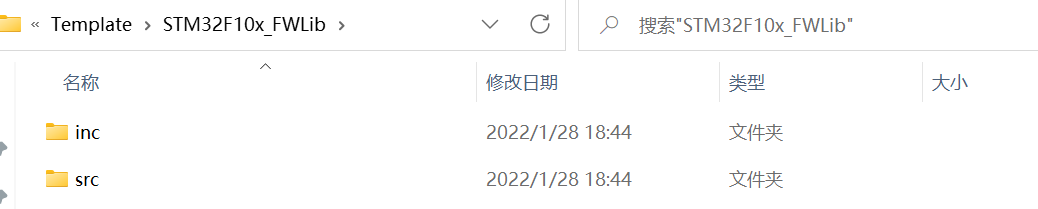

  3. STM32F10x_FWLib文件夹下需要找到两个文件夹并复制进来，在这条路径下：
    STM32F1xx固件库STM32F10x_StdPeriph_Lib_V3.5.0Libraries STM32F10x_StdPeriph_Driver
    在这里插入图片描述

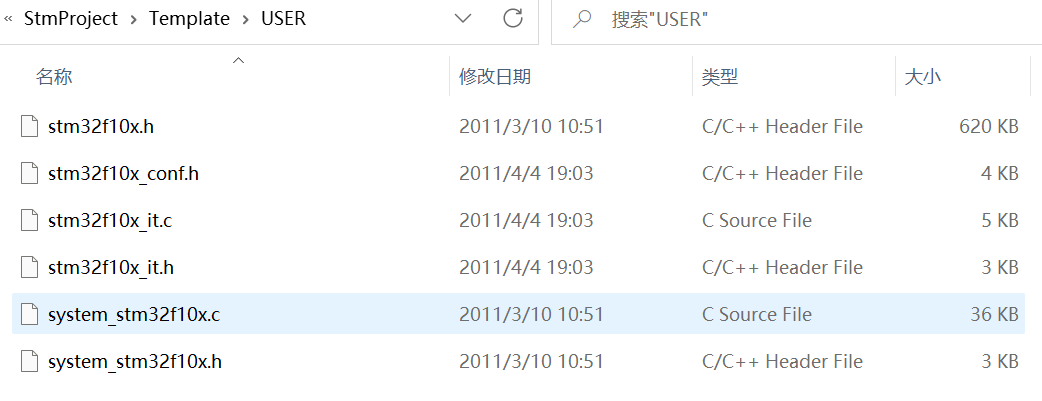

  4. USER文件夹下需要找到6个文件并复制进来，文件路径如下：
    1 STM32F1xx固件库STM32F10x_StdPeriph_Lib_V3.5.0Project STM32F10x_StdPeriph_Template
    2 STM32F1xx固件库STM32F10x_StdPeriph_Lib_V3.5.0LibrariesCMSISCM3 DeviceSupportSTSTM32F10x
    在这里插入图片描述

  5. OBJ里存放编译完的文件。
    到此为止，模板就建成了，以后需要建立工程之前可以直接复制一份改个名字。

2 新建库函数点灯工程

  1. 把Template复制一份并改名为库函数点灯

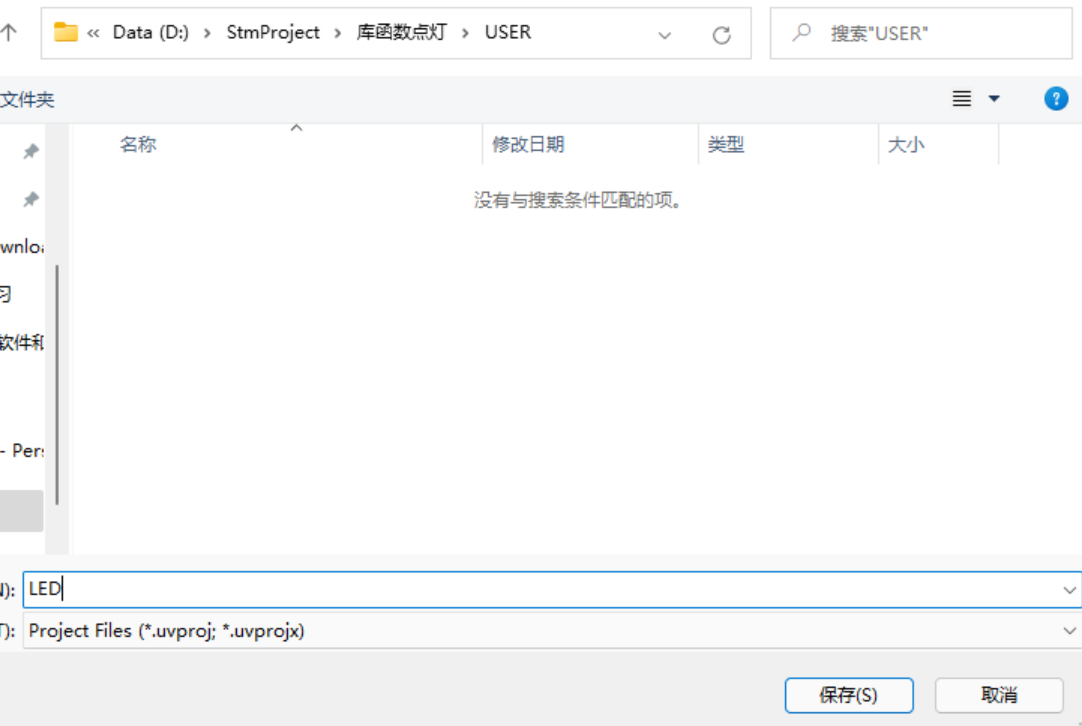

  2. 打开keil5，点击new uVision project ，把工程文件放在库函数点灯下的USER里，取名为LED，然后弹出界面选择自己的芯片，点击ok。
    在这里插入图片描述
  3. 右键点击Target1，选择manage project items，把group栏和files栏变成下图的样子：
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

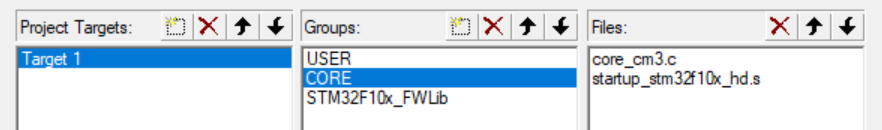

    这三个组分别把之前复制到同名文件夹下的.c文件添加进来，CORE多添加了一个启动文件。
  4. 点击魔术棒进入工程配置

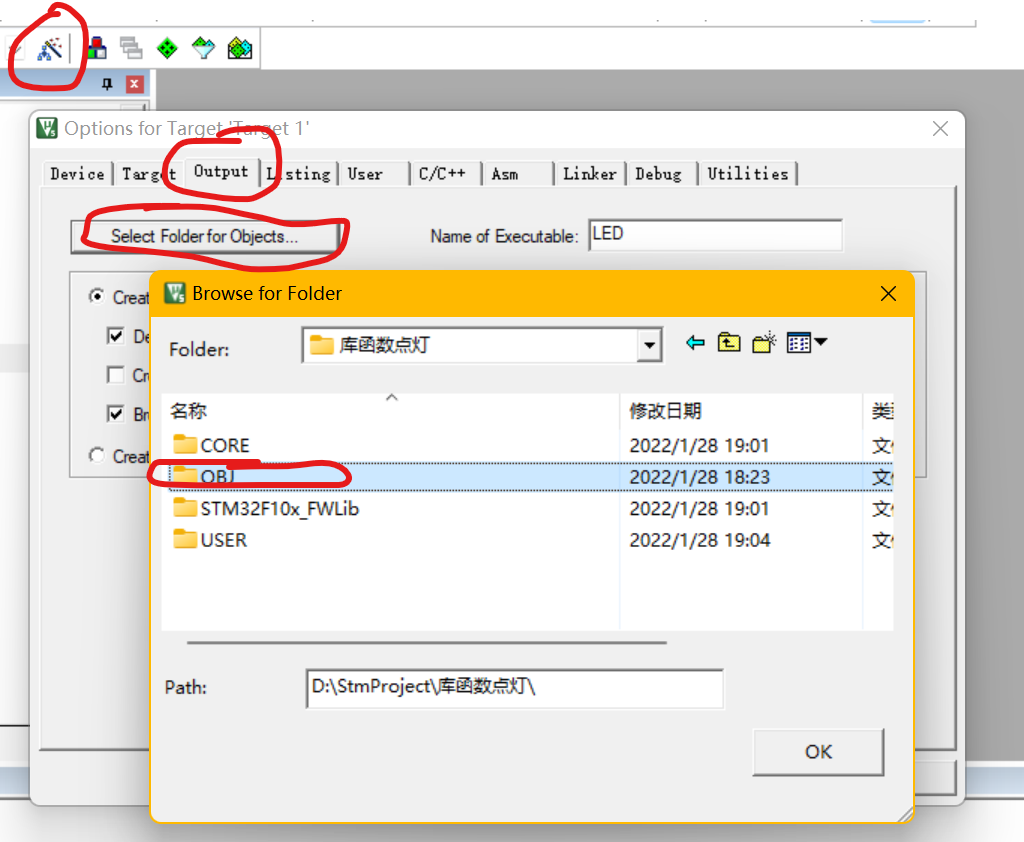

    先配置文件输出，点击output，选择OBJ为输出文件夹
    在这里插入图片描述
    再配置C/C++选项卡，在Define中填写STM32F10X_HD,USE_STDPERIPH_DRIVER 配置全局宏定义变量，再把带有头文件的文件夹添加到include paths

在这里插入图片描述

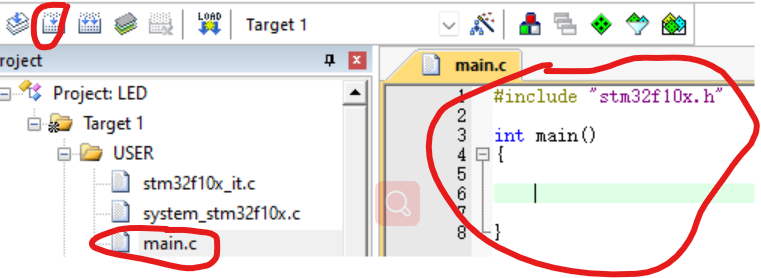

5. 再USER文件夹中添加main.c文件，写下如下代码，点击编译，不报错就可以进行代码编写了。
在这里插入图片描述

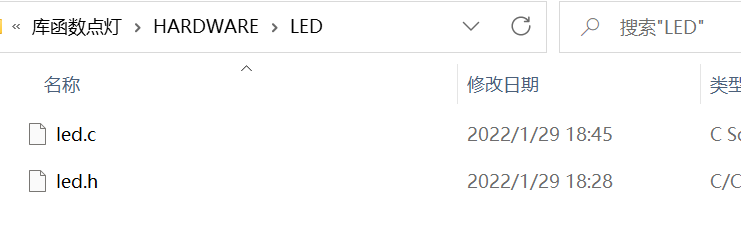

6. 在库函数点灯文件夹下，新建HARDWARE文件夹，再从HARDWARE里新建LED文件夹，LED文件夹里新建两个文件led.c和led.h。
在这里插入图片描述
7. 再按照第三步添加HARDWARE组，组里添加led.c,
添加完写下#include "led.h"编译一下点左边加号就会有led.h，还需要配置一下C/C++选项卡include paths使得可以被找到。
在这里插入图片描述

3 调用库函数编写程序点亮

由上面寄存器点灯可知，点亮小灯就是控制GPIO引脚输出高电平或低电平（根据硬件电路决定），电流流通二极管就发光了。

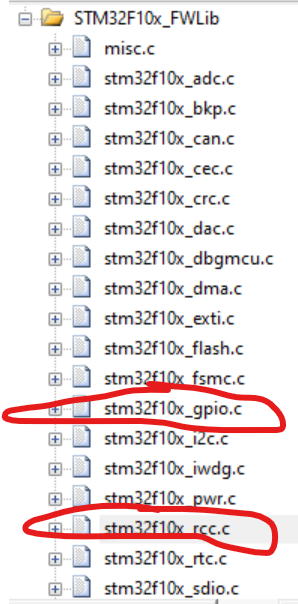

所以控制GPIO引脚输出低电平需要的函数要去STMF10x_FWLib中的rcc和gpio文件中找。
在这里插入图片描述

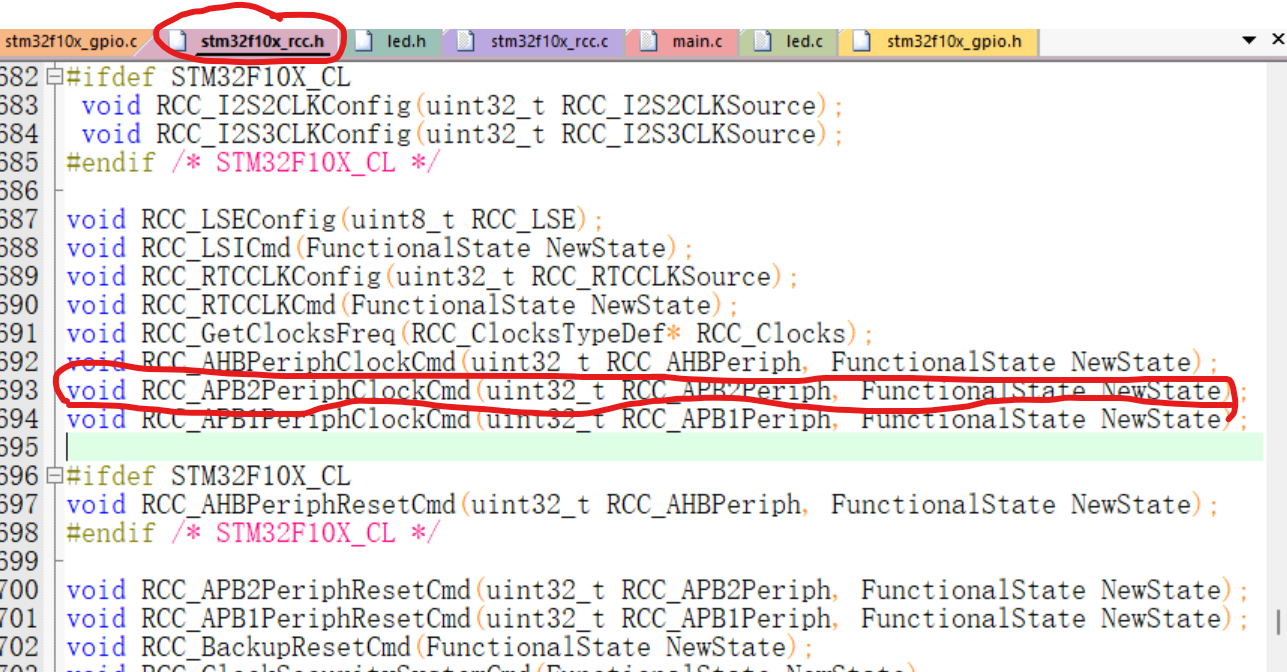

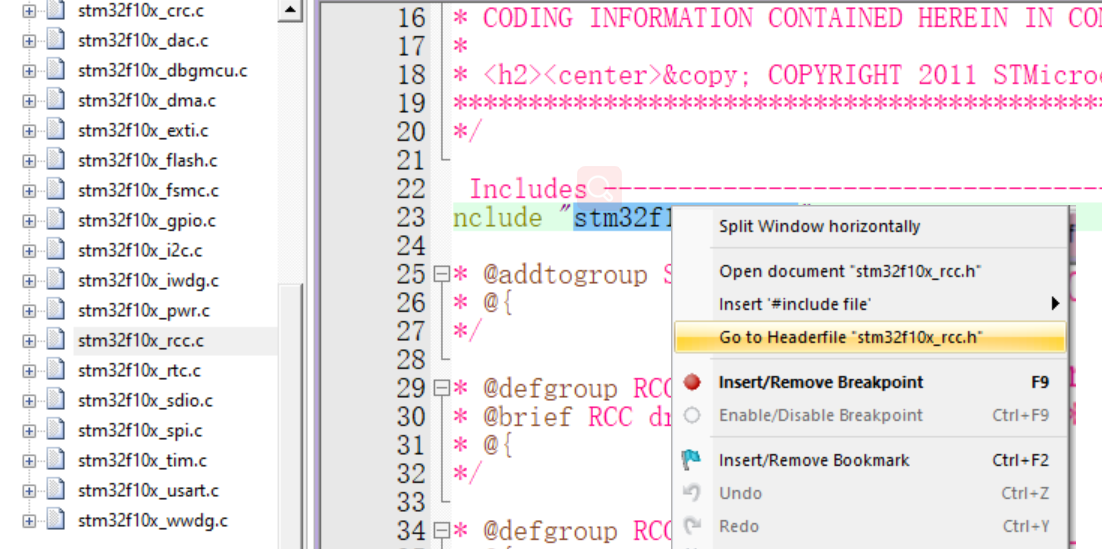

  1. 先进入rcc的头文件寻找APB2外设时钟使能的函数

    在这里插入图片描述

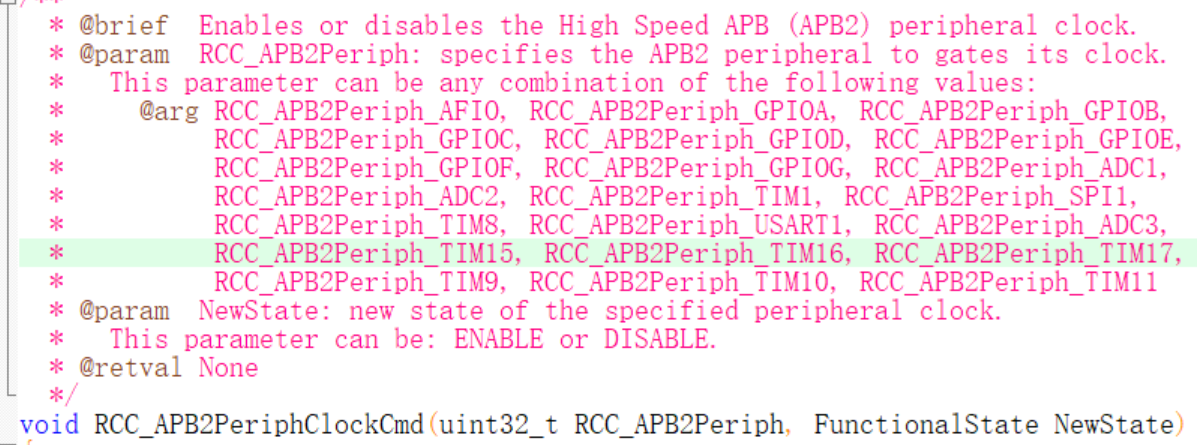

    点击右键可以回到函数的定义看到函数的参数怎么填
    在这里插入图片描述
  2. 去gpio里找到配置GPIO的函数，也是同上，先去头文件最下找到函数的声明，再右键跳到函数定义。

在这里插入图片描述

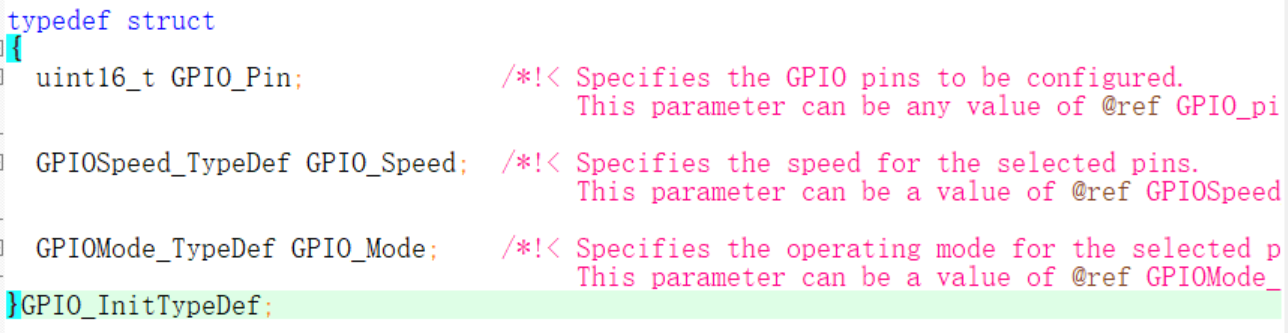

由于这个函数第二个参数是一个结构体，所以我们需要用这个结构体实例化一个对象，所以可以右键转到结构体的函数定义。
在这里插入图片描述

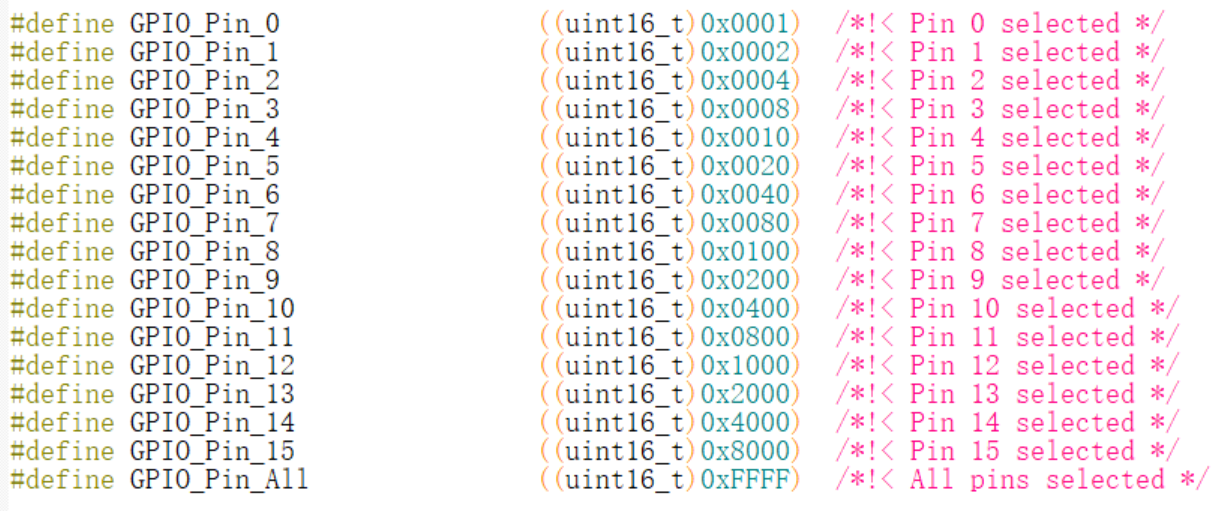

结构体中参数的取值也都在头文件里用枚举和宏定义表示了。
在这里插入图片描述
在这里插入图片描述
最后还需要一个置位复位函数
在这里插入图片描述
3. 编写led.c，把PB5和PE5时钟使能，并配置输入输出模式

#include "led.h"
void LED_Init(void)
{
	//实例化结构体
	GPIO_InitTypeDef GPIO_InitStruct;

    //使能B和E端口的时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE, ENABLE);

    //配置端口引脚5输入输出模式和速度
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;

    //把B和E端口按照上面配置的进行初始化
    GPIO_Init(GPIOB, &GPIO_InitStruct);
    GPIO_Init(GPIOE, &GPIO_InitStruct);
}
  1. 编写led.h
#ifndef __LED_H  //避免头文件交叉引用后被重复编译
#define __LED_H

#include "stm32f10x.h"

void LED_Init(void);  //声明函数
#endif
  1. 编写main.c，调用初始化函数，并通过复位和置位函数控制灯的亮灭
#include "stm32f10x.h"
#include "led.h"

//写一个简单的延时函数
void Delay( uint32_t count)
{
    for(;count!=0;count--);
}

int main()
{
	LED_Init();     //调用初始化函数
    while(1)
    {
    	//复位低电平灯亮，置位高电平灯灭
        GPIO_ResetBits(GPIOB,GPIO_Pin_5);
        GPIO_SetBits( GPIOE,GPIO_Pin_5);
        Delay(0xFFFFF);
        GPIO_SetBits( GPIOB,GPIO_Pin_5);
        GPIO_ResetBits(GPIOE,GPIO_Pin_5);
        Delay(0xFFFFF);
    }
}

此时就可以把程序下载到芯片里，（程序下载见我第一篇文章），此时就可以看到两个等交替亮灭。

4 程序升级

上述程序可以达到要求，但是可移植性和查看性不强，可以把GPIO端口、引脚、时钟和控制灯亮灭的置位复位函数都写成宏定义，具体代码如下：
led.h

#ifndef __LED_H
#define __LED_H

#include "stm32f10x.h"

//定义两个灯的端口、引脚和时钟，LED0是PB5，LED1是PE5
#define LED_0_PIN   GPIO_Pin_5
#define LED_0_PORT  GPIOB
#define LED_0_CLK   RCC_APB2Periph_GPIOB

#define LED_1_PIN   GPIO_Pin_5
#define LED_1_PORT  GPIOE
#define LED_1_CLK   RCC_APB2Periph_GPIOE

//用LED（ON/OFF）控制两灯亮灭
#define ON  1
#define OFF 0
#define LED0(x) if (x) GPIO_ResetBits(LED_0_PORT,LED_0_PIN);
                else  GPIO_SetBits( LED_0_PORT,LED_0_PIN);

#define LED1(x) if (x) GPIO_ResetBits(LED_1_PORT,LED_1_PIN);
                else  GPIO_SetBits( LED_1_PORT,LED_1_PIN) ;

void LED_Init(void);  //声明初始化函数
#endif

led.c

#include "led.h"

void LED_Init(void)
{
    //实例化配置GPIO模式和速度结构体
	GPIO_InitTypeDef GPIO_InitStruct;

    //使能两灯的时钟
    RCC_APB2PeriphClockCmd(LED_0_CLK, ENABLE);
    RCC_APB2PeriphClockCmd(LED_1_CLK, ENABLE);

    //配置LED0引脚为推挽输出，速度为50MHz
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Pin = LED_0_PIN;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    //调用GPIO初始化函数，对LED0端口按上面配置初始化
    GPIO_Init(LED_0_PORT, &GPIO_InitStruct);

    //配置LED1引脚为推挽输出，速度为50MHz
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Pin = LED_1_PIN;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    //调用GPIO初始化函数，对LED1端口按上面配置初始化
    GPIO_Init(LED_1_PORT, &GPIO_InitStruct);

}

main.c

#include "stm32f10x.h"
#include "led.h"

//一个简单的延时函数
void Delay( uint32_t count)
{
    for(;count!=0;count--);
}

int main()
{
	//调用初始化函数
	LED_Init();

    //两个灯交替亮灭
    while(1)
    {
        LED0(1);
        LED1(0);
        Delay(0xFFFFF);
        LED0(0);
        LED1(1);
        Delay(0xFFFFF);
    }
}

最后
