38211协议学习笔记（2）-帧结构和物理资源

一、基础

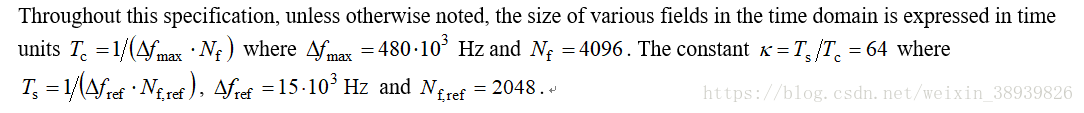

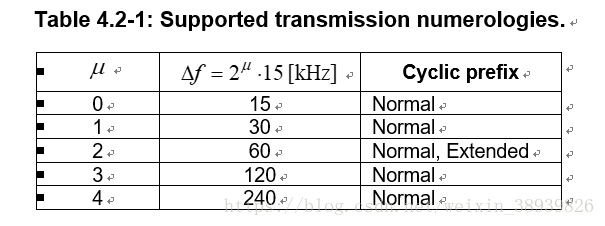

二、Numerologies

三、帧结构

3.1 帧和子帧

上行和下行传输帧持续时间位Tf =10ms，每个帧有10个子帧组成，Tsf=1ms；每个子帧中的OFDM数是： 每个帧被平均分成两个半帧，各包括五个子帧。

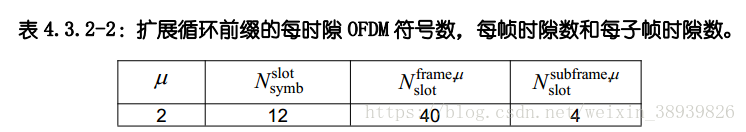

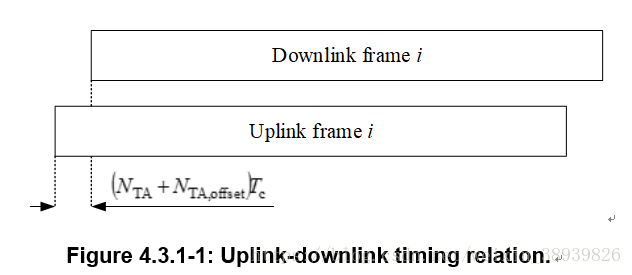

UE传输的上行子帧i比下行子帧提前了。

3.2 时隙

时隙中的OFDM可以被分类为“下行链路”，“灵活”，“上行链路；在下行链路帧的时隙中，UE应假设下行链路传输仅发生在”下行链路“和”灵活“符号中；在上行链路帧中，UE应仅以”上行链路“和”灵活“符号进行发送。

四、物理资源

4.1 天线端口

      定义天线端口，从传送相同天线端口上的另一个符号的信道推断出在其传送天线端口上的符号的信道。

      如果传送一个天线端口上的符号的信道的大规模特性可以从其上传送另一个天线端口上的符号的信道推断出，则称两个天线端口是准共址的。 大规模属性包括延迟扩展， 多普勒扩展， 多普勒频移， 平均增益， 平均延迟和空间 Rx 参数中的一个或多个。

4.2 资源网格

一个资源网格子载波和 从公共资源块开始定义OFDM符号；由更高层的信令指示。每个传输方向（ 上行链路或下行链路） 有一组带有下标的资源网格 x 分别为下行链路和上行链路设置为 DL 和 UL。 当没有混淆的风险时， 下标 x 可能会掉线。 给定天线端口有一个资源网格 p ， 子载波间隔配置 μ 和传输方向（ 下行链路或上行链路） 。

载波带宽用于子载波间隔配置 ߤ由 SCS-SpecificCarrier IE 中的高层参数 carrierBandwidth 给出。

起始位置用于子载波间隔配置 ߤ由 SCS-SpecificCarrier IE 中的高层参数 offsetToCarrier 给出。

子载波的频率位置是指该子载波的中心频率。对于下行链路， 较高层参数 DCsubcarrierDL 指示下行链路中配置的每个数字学中的发射机 DC 子载波在下行链路中的位置。 0-3299 范围内的值表示 DC 子载波的数量， 值 3300 表示 DC 子载波位于资源网格外部。

对于上行链路， 较高层参数 DCsubcarrierUL 指示上行链路中的发射机 DC 子载波对于每个配置的带宽部分的位置， 包括 DC 子载波位置是否相对于所指示的子载波的中心偏移 7.5kHz. . 0-3299 范围内的值表示 DC 子载波的数量， 值 3300 表示 DC 子载波位于资源网格外部， 值 3301 表示上行链路中的 DC 子载波的位置未确定。

4.3 资源要素

资源网格中的每个单元用于天线端口 p 和子载波间隔配置 μ被称为资源单元， 由唯一标识 哪里k 是频域中的索引 l 指的是时域中相对于某个参考点的符号位置。 资源要素 对应于物理资源和复杂值  。当没有混淆的风险， 或者没有指定特定的天线端口或子载波间隔时， 指数 p 和 μ可能会掉线， 导致 要么。

4.4资源块

4.4.1 常规

资源块定义为频域中的连续子载波。

4.4.2  Ａ点

点A用作资源块网格的公共参考点，可以从以下位置获得：

（１）用于 PCell 下行链路的 offsetToPointA 表示点 A 和 UE 用于初始小区选择的 SS / PBCH 块的最低资源块的最低子载波之间的频率偏移， 以资源块为单位表示， 假设 FR1 的 15kHz 子载波间隔和 FR2 的 60 kHz子载波间隔;

（２）absoluteFrequencyPointA 用于所有其他情况， 其中 absoluteFrequencyPointA 表示以 ARFCN 表示的点
A 的频率位置。
４.４.３　公共资源块　

对于子载波间隔配置， 公共资源块在频域中从 0 开始向上编号 μ 。 用于子载波间隔配置的公共资源块 0 的子载波 0 的中心μ 与'A 点'重合。
公共资源块号之间的关系 在频域和资源要素中 (k, l) 用于子载波间隔配置 μ是（ 谁） 给的

k 是相对于 A 点定义的 k  0 对应于以 A 点为中心的副载波。
