上行时隙结构如下。当我第一次读LTE材料，几乎所有的书籍和文章中说“LTE采用SC（单载波）FDMA用于上行链路信号”，因为这个词“单载波”，并让我非常困惑，创造不出上行时隙结构的任何图像。即使是现在，我不认为我能解释清楚有关“SC FDMA”。你可能会问到FPGA或DSP工程师有关的SC FDMA机制的细节。

时隙结构

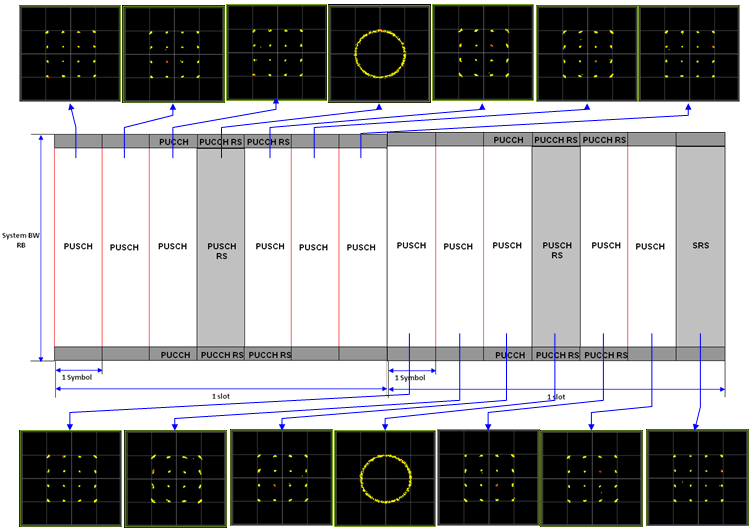

但无论如何，让我感到高兴的是也是最重要的部分是，上行时隙是和下行时隙相同的。下面看一看整体上行时隙结构。

如在下行链路中，在上行链路上帧时间和时隙时间是和下行链路中相同的。在资源块结构上，上行链路和下行链路相同。如上所示，在一个时隙中有7个符号，这也是在上行链路和下行链路是相同的。

不同之处在于，你会发现，每个信道的位置不同。通常在下行链路的情况下，一个信道往往横亘整个带宽，但在上行链路时隙中的信道似乎更本地化。例如，PUCCH位于仅在频域的最低端和最高端，参考信号也局限在时域或时域和频域两者。

PUCCH RS

承载参考信号用于解调PUCCH。这意味着，如果这一部分没有正确配置或eNodeB的未能检测出这一部分，eNodeB将不能解码PUCCH。

PUCCH

这个信道可以携带大量的信息（UCI），但根据不同的配置中，它可以携带只有少数的以下信息。

• 收到的PDSCH数据的ACK / NACK
• CQI
• RI
• PMI

正如在时隙结构看到的，PUCCH位于上行链路频域的两个极端，以一个子帧两个时隙中交替使用的方式，也就是说，如果在PUCCH是在时隙0的频域的最低部分（第一时隙），它会被位于在时隙1频域的最高部分（第二时隙）。究竟有多少资源元素被分配给PUCCH是由网络确定，配置是由广播经SIB2到UE。

PUSCH RS

承载参考信号用于解调的PUSCH。这意味着，如果这一部分没有正确配置或eNodeB的未能检测出这一部分，eNodeB的不能解码PUSCH。这总是位于上行时隙的中心。

PUSCH

携带该UE试图发送的上行数据。而且还可以承载用于PDSCH的ACK / NACKUE。

SRS（探测参考信号）

参见SRS的快速参考
http://www.sharetechnote.com/html/Handbook_LTE_SRS.html

上行链路资源网格

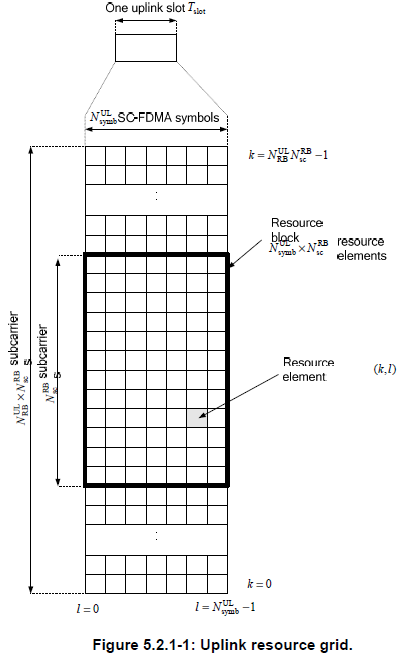

介绍详细信息，上行链路资源也具有一种网格格式，如下图所示。尝试熟悉在该图中参数名，因为这个参数将在本说明书的所有其它部分中使用。如果你不熟悉这些参数，当你阅读说明书的其他部分，你将无法想象的内容。

正如你看到的，最小的单位是"资源元素（RE）"，最小的资源分配单位是RB（资源块），横跨时域的7个RE和频域的12个RE。这意味着一个RB有84 RE（7×12）在里面。

实际通信中的信道

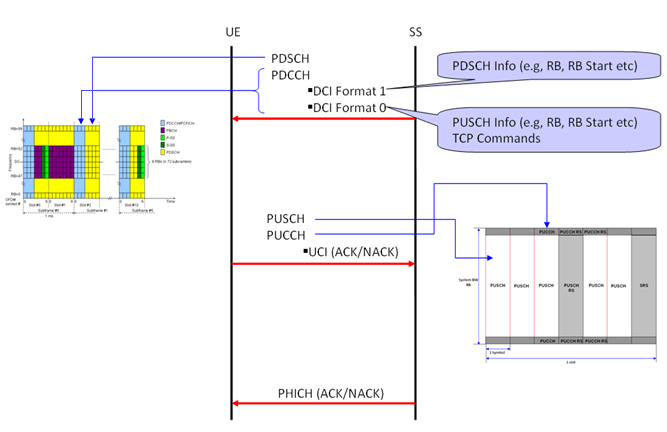

下面的图表显示上行/下行数据传输的整体序列。你就可以将数据传输的序列图和在DL / UL帧结构的每个信道的特定位置相关联。

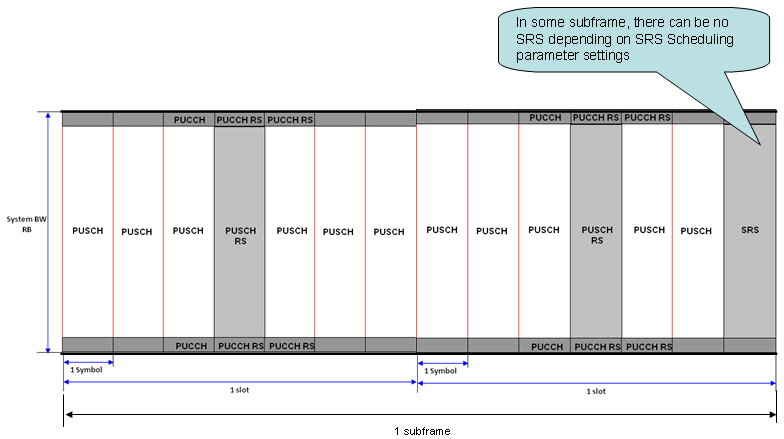

Gallery
