概述
目录
1 工具
2 项目前期
2.1组织分析
2.2 业务分析
声明：本文部分图文参考了超星学习通《软件构造的艺术——软件工程导论》课程：
https://mooc1-1.chaoxing.com/mycourse/studentstudy?chapterId=306145265&courseId=99675365&clazzid=11984542&enc=560cacc774dcf03a69427779f4eaf7ef
1 工具
亿图/Visio，StartUML，Rational Rose，Power Designer.
Rational Rose，严格遵循规则提供包括业务用例图，把所有的图分为4类。
用例视图：关心系统的高级功能，不关心系统的具体实现细节；
逻辑视图：关注系统实现的功能，以及如何实现这些功能；
实现视图：看出系统实现结构；
部署视图：关心系统的实际部署情况。
Power Designer，数据库，

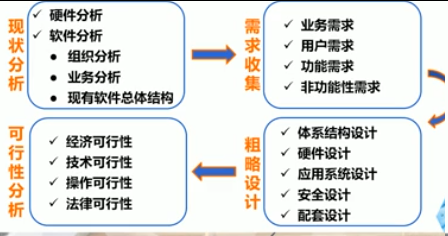

2 项目前期
2.1组织分析
组织结构，组织角色（用户操作）
2.2 业务分析

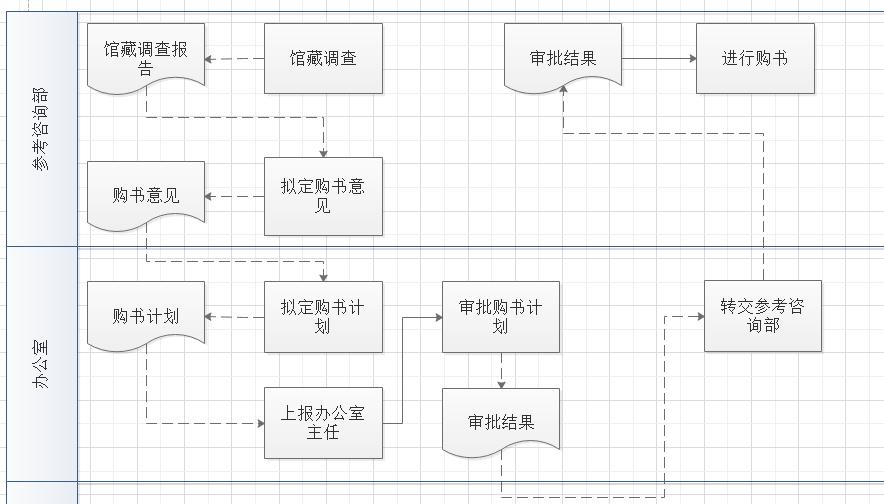

例1：参考咨询部首先进行馆藏调查，在此基础上拟定购书意见报办公室，办公室在参考咨询部的购书意见基础上拟定购书计划，上报办公室主任审批，将审批结果转交参考咨询部，参考咨询部再进行购书活动，请画出业务流程图。

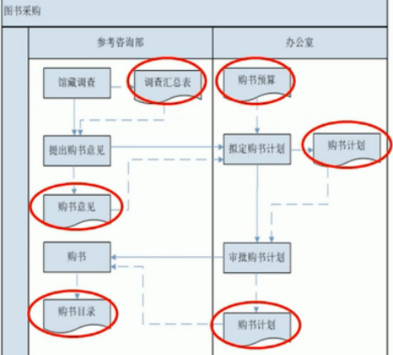

分析：
1.不是很规范，步骤与步骤之间需体现流程
2.文档，根据题意需适当增加
3.线框之类的尽量对齐
