概述

ONENET：MQTT服务器和端口号：183.230.40.39 6002

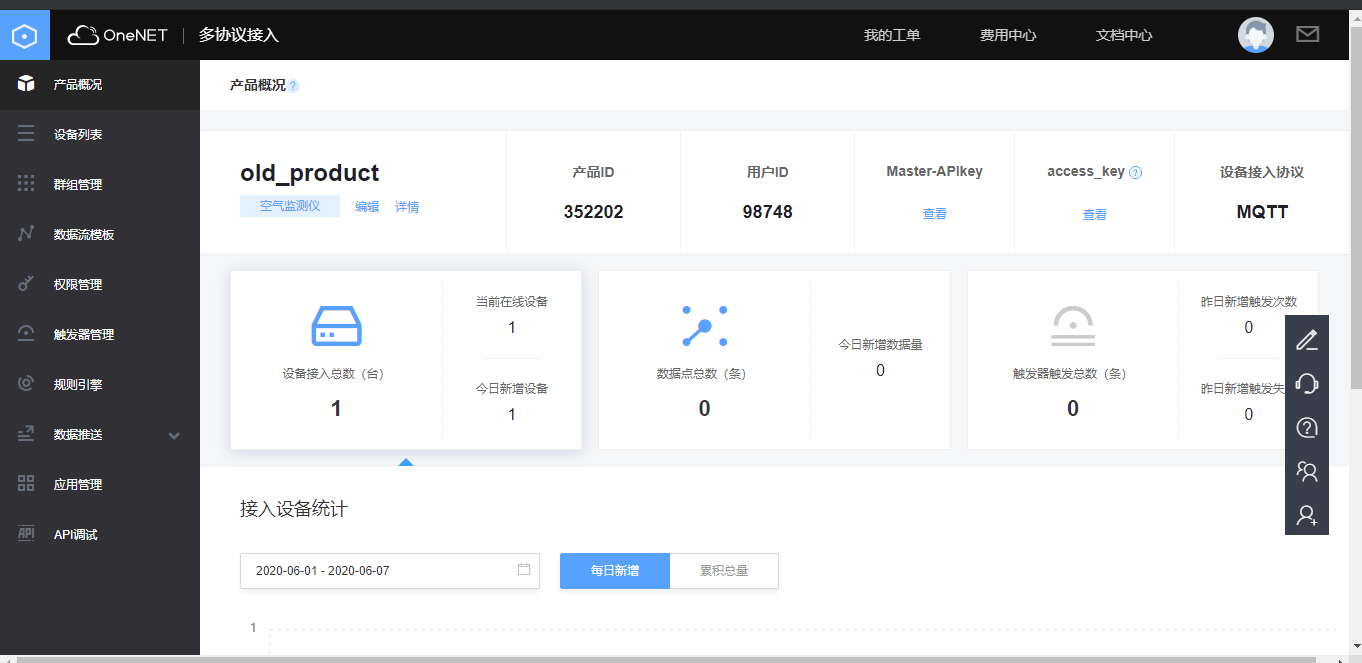

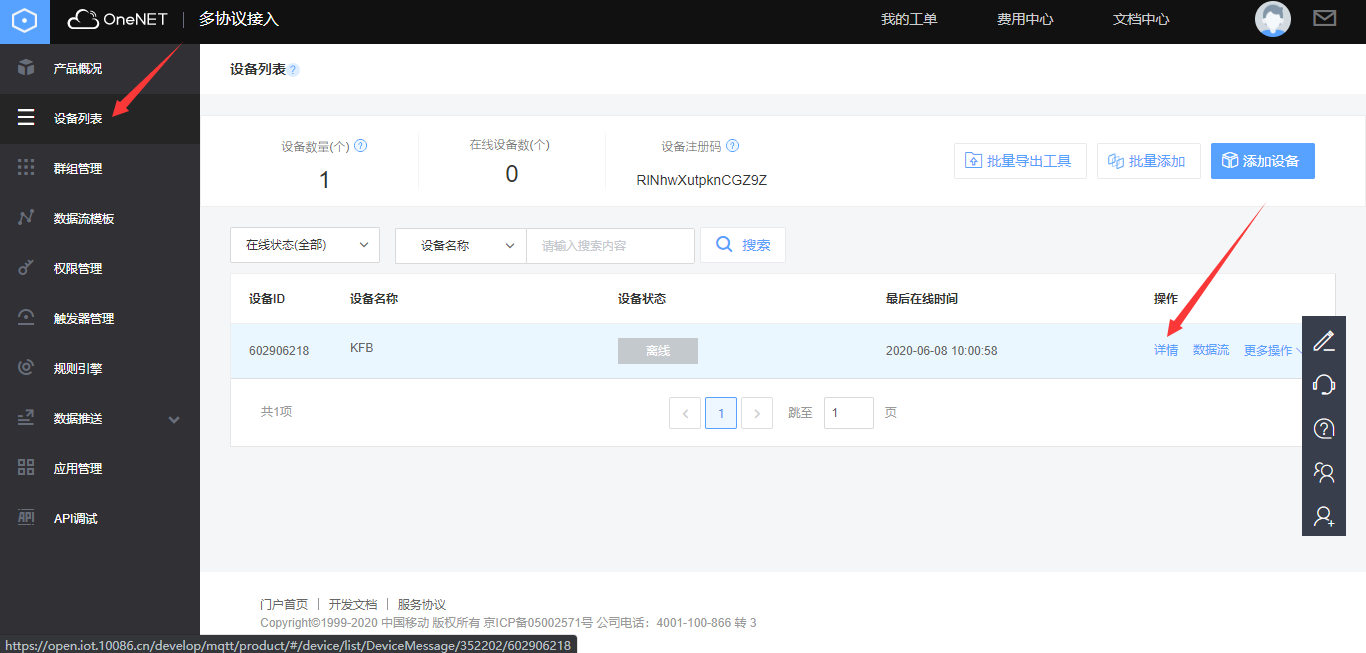

在ONENET平台创建一个多协议接入平台的设备
在这里插入图片描述
接入需要三个参数：
设备ID：602906218
产品ID：352202
APIKEY：KFBKEY

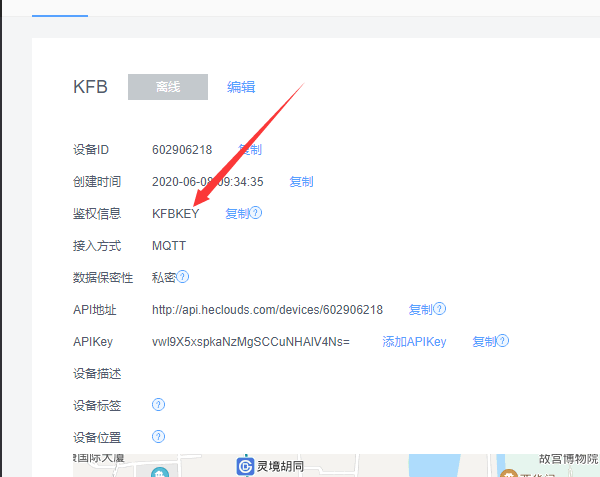

其中APIKEY是自定义的

新创建的设备是可以自定义的，这里以KFBKEY为例

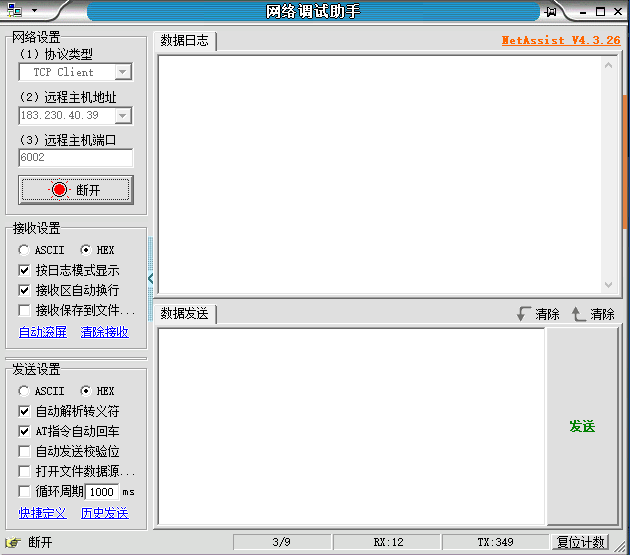

使用网络调试助手进行调试：（连接MQTT的服务器和端口）
在这里插入图片描述
MQTT的数据报包括三部分：固定头+可变头+负载（也就是数据）

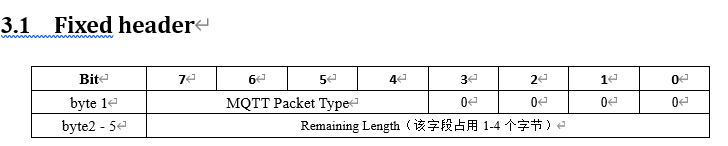

固定头：
在这里插入图片描述

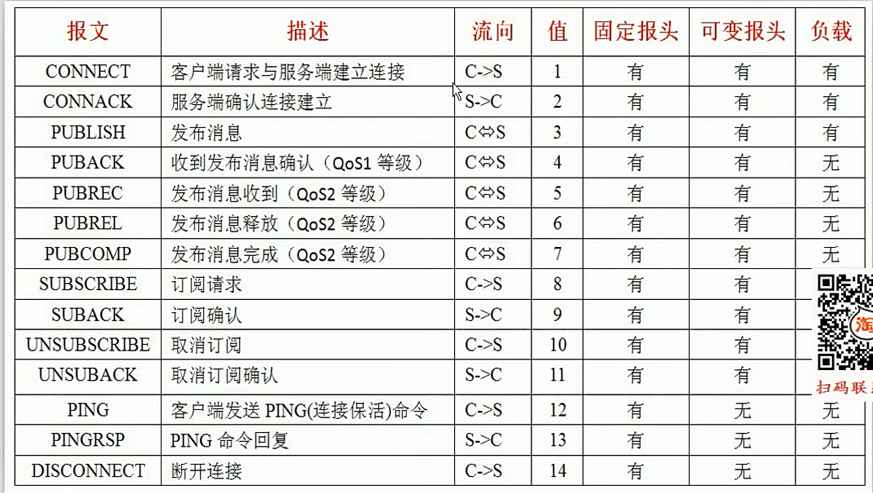

第一个字节的值是访问类型：

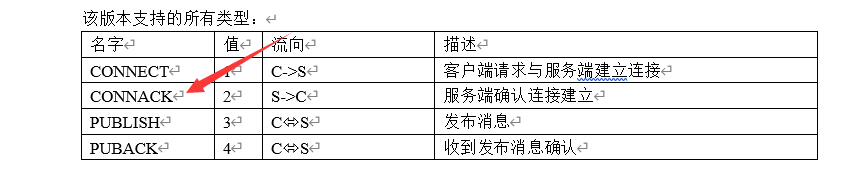

该版本支持的所有类型：

第2-5个字节是指这个数据报的长度（除固定头）：也即是可变头+负载
先不设置，等后面设置完在设置
那么现在连接服务器的固定头即为：0x10 ??(待定)

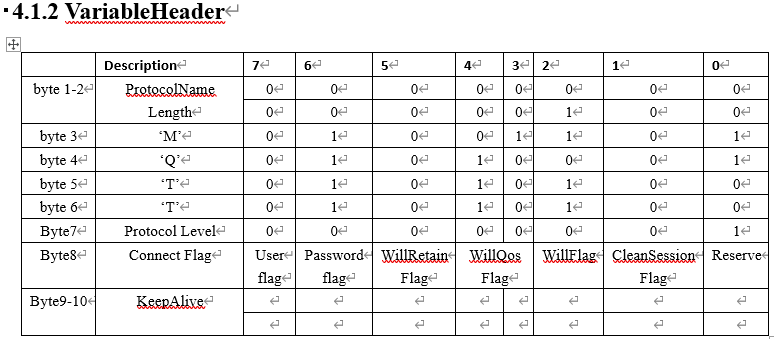

可变头：
在这里插入图片描述
第1、2个字节值固定：0x00 0x04
3-6：为“MQTT”也就是：0x4D 0x51 0x54 0x54
第7个字节值固定：0x04(表中应该是错了，后面对第7个字节描述说：版本必须设置为4，平台只支持版本v 3.1.1，不支持更老的版本。使用第三方客户端时需要注意选择正确的版本。)
第8个字节：（我设置为0xC2）
Will flag与Willretainflag/WillQosFlag
Will flag为0时，WillQosFlag和WillRetainFlag必须为0，Will Flag为1时，WillQosFlag只能为0、1、2。
注：1.当该设备下一次正常上线后，服务器会清除之前的will 消息（包括retain消息）。
2.如果设备上线时设置了Will Topic和msg，且将WillRetainFlag设置为1，只有设备异常断开后，服务器才会将该Will msg分发给新的Will Topic的订阅者，且Qos级别以订阅的Request qos级别为准。
3.如果设备上线时设置了Will Topic和msg，且将WillRetainFlag设置为0，服务器不会存储该消息，当设备异常断开后会将该Will msg以设备设置的WillQosFlag的Qos级别进行分发。
CleanSessionFlag
若客户端将clean session标志位设置为0，当其断开后，平台将会保存session，session需保持的内容包含：
 客户端订阅的topic列表。
 还未完成确认的Qos1、Qos2级别的publish消息

客户端保存session的内容包含：
 已经发送到服务端的但还没有收到确认的Qos1、Qos2消息列表。
 待发送的Qos0列表。
若客户端将clean session标志位设置为1，当其断开后，平台会清除设备的订阅列表及未完成确认的Qos1、Qos2的publish消息。
Reserve
保留位，置0。
第9-10个字节：（时间）0x00 0x78
这里设置120秒也就是0x78

负载：
设置与鉴权相关的字段包含client id，username和password，支持鉴权方式。

方式1：设备ID、项目ID、auth_info
字段设置消息示例
client_id设置为平台创建设备时的设备id
username设置为“项目ID”
password设置为“鉴权信息（auth_info）” client_id=”123”
username=”433223”
password=”注册的鉴权信息”
各字段说明如下：
鉴权信息（auth_info）：在平台申请设备时填写设备的auth_info属性（数字+字母的字符串），该属性需要产品内具备唯一性；

方式2：设备ID + APIKey(项目ID也需要填写)
字段设置消息示例
client_id设置为平台创建设备时的设备id
username设置为“项目ID”
password设置为“鉴权信息（auth_info）” client_id=”123”
username=”433223”
password=Api Key

项目ID：在平台添加项目时平台生成的ID
APIKey：在平台上创建产品时生成的APIKey.

这里采用方式2，我嫌方式1麻烦，但是方式1安全

设备ID：602906218
产品ID：352202
APIKEY：KFBKEY

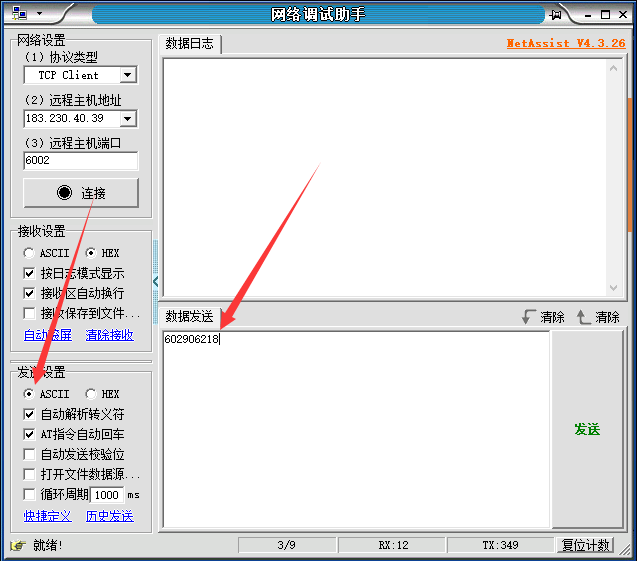

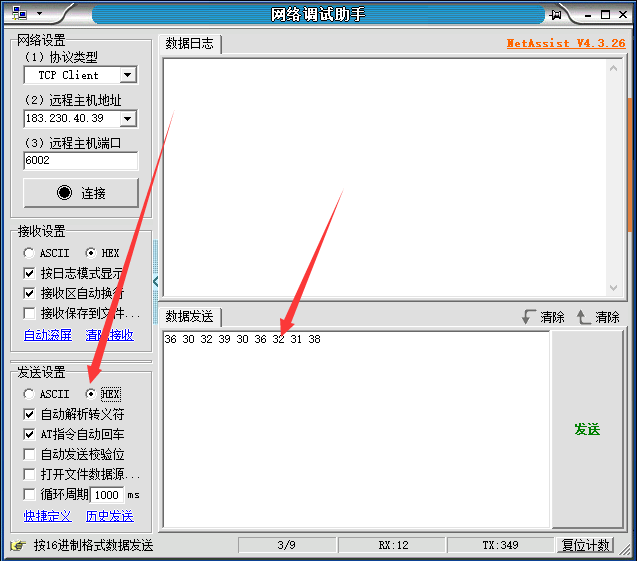

利用网络调试助手将字符串转成十六进制：
在这里插入图片描述
然后点HEX

602906218=0x36 0x30 0x32 0x39 0x30 0x36 0x32 0x31 0x38
352202=0x33 0x35 0x32 0x32 0x30 0x32
KFBKEY=0x4B 0x46 0x42 0x4B 0x45 0x59

在这里插入图片描述
格式为：
2字节字串长度 + utf8字串
602906218也即是：
0x00 0x09 0x36 0x30 0x32 0x39 0x30 0x36 0x32 0x31 0x38
< 长度 > < 数据 >
以此类推：
负载部分为：
00 09 36 30 32 39 30 36 32 31 38 00 06 33 35 32 32 30 32 00 06 4B 46 42 4B 45 59
|------------------------------------------- | |-------------------------------| |-------------------------------|

/*综上所述
固定头：10 ??
可变头：00 04 4D 51 54 54 04 C2 00 78
负载：00 09 36 30 32 39 30 36 32 31 38 00 06 33 35 32 32 30 32 00 06 4B 46 42 4B 45 59
*/
/*??=可变头长度+负载长度=0x25*/
//于是，用于连接服务器所发送的数据报为：
10 25 00 04 4D 51 54 54 04 C2 00 78 00 09 36 30 32 39 30 36 32 31 38 00 06 33 35 32 32 30 32 00 06 4B 46 42 4B 45 59
