概述

3GPP TS38.211 Clause 6.3.2（R16.7）

1、概述

PUCCH支持多个格式，如表TS38.211 Table6.3.2.1-1所示。若PUCCH format 1、3、4配置了时隙内跳频，第一个跳频的符号数为 $\text{[math]}$ ，其中 $\text{[math]}$ 是传输PUCCH的OFDM符号长度。

（Format 1、3、4是长格式，Foramt 0、1是短格式。）

PUCCH format	Length in OFDM symbols $\text{[math]}$	Number of bits
0	1 – 2	≤2
1	4 – 14	≤2
2	1 – 2	>2
3	4 – 14	>2
4	4 – 14	>2

2、PUCCH格式

2.1、Format 0

2.1.1、序列生成

序列x(n)通过下列公式生成：

其中， $\text{[math]}$ 是根据低PARA序列生成（TS38.211 Clause5.2.2），对于Format 0、1、3、4，δ=0，序列组u和序列数v取决于序列跳频的高层参数 pucch-GroupHopping（TS38.211 Clause6.3.2.2.1），循环位移α取决于循环位移跳频的时隙和符号数（TS38.211 Clause6.3.2.2.2）。

2.1.2、映射到物理资源

序列x(n)会乘一个比例因子 $\text{[math]}$ 来服从发射功率（TS38.213 Chapter7上行功控），从x(0)开始被映射到用于传输的RE $\text{[math]}$ ，在跨一个RB的物理资源上以索引k开始递增排序，然后是天线端口p=2000上的索引l。

对于交织传输，在分配PRB的激活BWP上，交织内的每个RB上重复交织。序列基于RB生成。

2.2、Format 1

2.2.1、序列生成

根据比特块 $\text{[math]}$ 的大小 $\text{[math]}$ 使用不用的调制方式，生成一个复值调制符号 $\text{[math]}$ 。如果 $\text{[math]}$ 为1，使用BPSK；如果 $\text{[math]}$ 为2，使用QPSK。

复值调制符号d(0)乘上序列 $\text{[math]}$ ，得到复值符号块 $\text{[math]}$ 。再通过正交序列 $\text{[math]}$ 分块展开：

其中， $\text{[math]}$ 根据PUCCH符号数和是否时隙内跳频给出，根据表TS38.211 Table6.3.2.4.1-1。当提供高层参数 intraSlotFrequencyHopping 时，无论跳频距离是0或没有，默认进行时隙内跳频，并且不使能交织映射。其他情况下，默认不进行时隙内跳频。正交序列 $\text{[math]}$ 由表TS38.211 Table6.3.2.4.1-1给出，其中i是正交序列的索引，当参数 format 指示 PUCCH-format1 时，由PUCCH资源集中的参数 timeDomainOCC 给出（TS38.213 Clause9.2.1）。如果PUCCH传输跨多个时隙，复值符号d(0)在后续的时隙上重复。

2.2.2、映射到物理资源

序列z(n)会乘一个比例因子 $\text{[math]}$ 来服从发射功率（TS38.213 Chapter7上行功控），从z(0)开始被映射到RE $\text{[math]}$ ，RE需满足：① 在分配给传输的RB中；② 不用于相关的DMRS。

映射到不为其他目的预留的RE是以索引k开始，在分配的PRB内递增排序，然后是天线端口p=2000上的索引l。

对于交织传输，在分配PRB的激活BWP上，交织内的每个RB上重复交织。序列基于RB生成。

2.3、Format 2

2.3.1、加扰、调制

比特块 $\text{[math]}$ 首先根据 $\text{[math]}$ 进行加扰，生成加扰比特块 $\text{[math]}$ ，其中， $\text{[math]}$ 是加扰序列，使用 $\text{[math]}$ 初始化， $\text{[math]}$ 由C-RNTI给定， $\text{[math]}$ 由参数 dataScramblingIdentityPUSCH 确定，若未配置该参数则等于 $\text{[math]}$ 。

加扰比特块 $\text{[math]}$ 使用QPSK调制，生成复值调制符号块 $\text{[math]}$ ，其中， $\text{[math]}$ 。

2.3.2、展开

根据以下公式展开生成复值符号块 $\text{[math]}$ :

其中，如果配置高层参数occ-Length 且未配置参数 interlace1，那么由 $\text{[math]}$ 参数occ-Length给定，正交序列 $\text{[math]}$ 由表TS38.211 Table 6.3.2.5A给定， $\text{[math]}$ ， $\text{[math]}$ 是高层参数 occ-Index 给定的正交序列索引， $\text{[math]}$ 是高层参数 Interlace0 给定的交织内的交织RB数；否则， $\text{[math]}$ ， $\text{[math]}$ 。

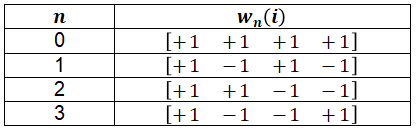

当 $\text{[math]}$ 时PUCCH format 2的正交序列 $\text{[math]}$

2.3.3、映射到物理资源

复值符号块 $\text{[math]}$ 会乘一个比例因子 $\text{[math]}$ 来服从发射功率（TS38.213 Chapter7上行功控），从z(0)开始被映射到RE $\text{[math]}$ ，RE需满足：① 在分配给传输的RB中；② 不用于相关的DMRS。

映射到不为其他目的预留的RE是以索引k开始，在分配的PRB内递增排序，然后是天线端口p=2000上的索引l。

2.4、Format 3、4

2.4.1、加扰、调制

加扰过程与PUCCH format 2一致。

加扰比特块 $\text{[math]}$ 使用QPSK调制，除非配置了π/2-BPSK。生成复值调制符号块 $\text{[math]}$ ，其中，若用QPSK调制， $\text{[math]}$ ；若用π/2-BPSK调制， $\text{[math]}$ 。

2.4.2、分块展开（block-wise spreading）

对于Format 3和4， $\text{[math]}$ = $\text{[math]}$ $\text{[math]}$ ，其中， $\text{[math]}$ 是以RB数表示的PUCCH带宽，s∈{3, 4}（根据TS38.213 Clause9.2.3、9.2.5给出）。

对于format 3，对于非交织映射，要满足 $\text{[math]}$ ， $\text{[math]}$ 是非负整数；对于交织映射，若配置一个交织， $\text{[math]}$ =10；若配置两个交织， $\text{[math]}$ =20。

对于format 4，对于非交织映射，要满足 $\text{[math]}$ =1。

对于format 4和交织映射的format 3，根据以下公式进行分块展开：

其中，

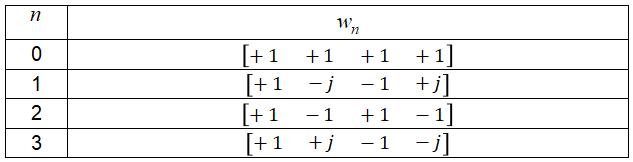

对于交织映射的format 3，若配置一个交织， $\text{[math]}$ ∈{1,2,4}，若提供了高层参数 occ-Length ， $\text{[math]}$ ∈{2,4}，否则 $\text{[math]}$ =1；若配置两个交织， $\text{[math]}$ =1， $\text{[math]}$ =1。
