Flash存储控制器组成

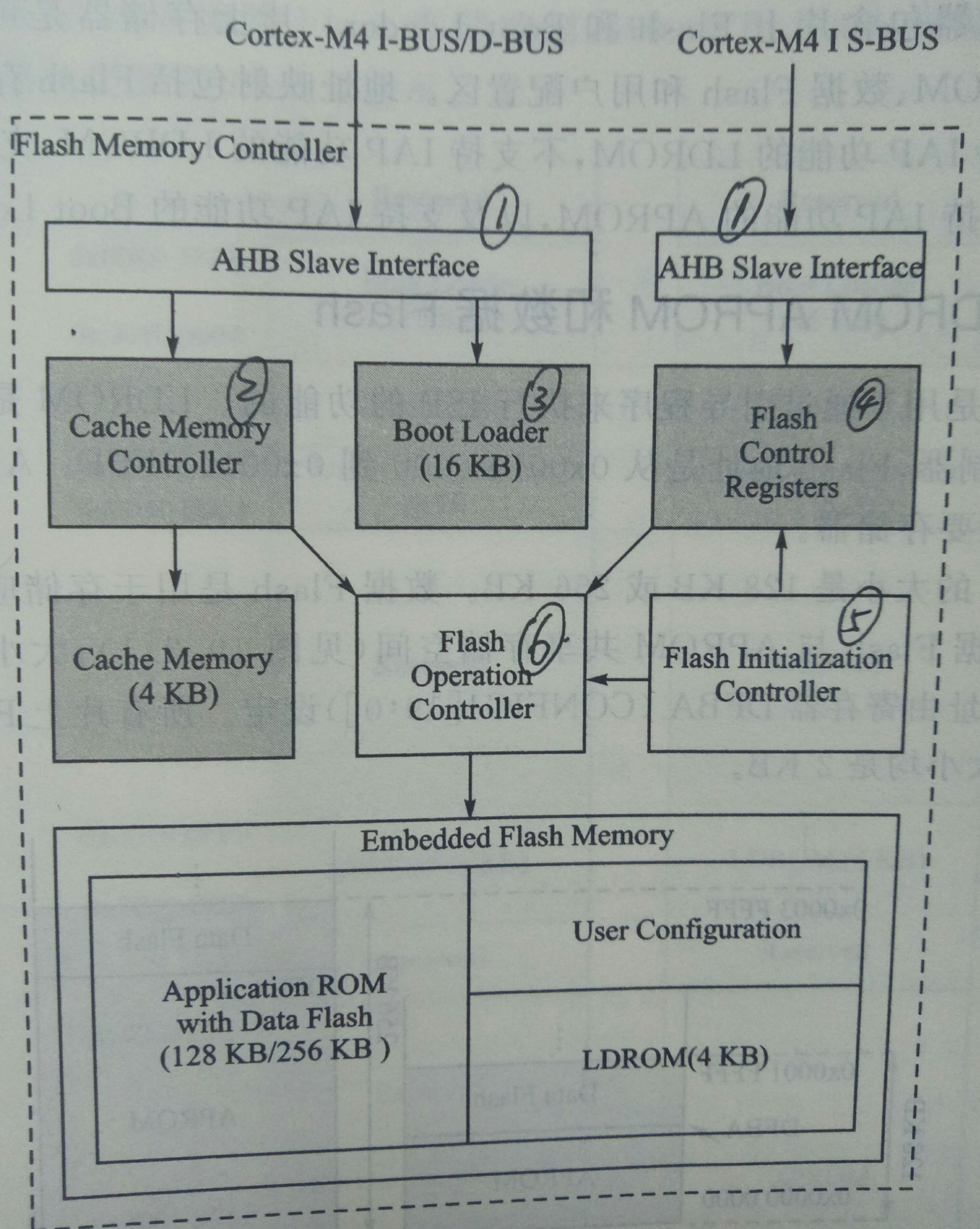

Flash存储控制器(Flash Memory Contoller.FMC)包括AHB从接口、Cacte存储控制器、Boot Loader、Flash控制寄存器、Flash初始化控制器、Flash操作控制器和片上Flash存储器。Flash 存储控制器框图如下图所示。

（1）AHB从接口
在Flash存储控制器中有两个AHB从接口:一个是来自Cortex-M4的I总线与D总线，用于指令和数据读取;另一个是来自Cortex-M4 的S总线，用于Flash控制寄存器的访问，也用于ISP寄存器的访问。

（2）Cache存储控制器
出一个零等待周期的4 KB Cache，位于CortexM4 CPU和片上Flash之间。Cache存储控制器提高了Flash 的访问效率并降低了功耗。

（3）Boot Loader
Boot Loder的大小是16 KB，包括内建ISP 功能来更新片上Flash. BootLoader的内容是只读的，不可编程。

（4）Flash控制寄存器
所有的ISP控制和状态寄存器都在Flash控制寄存器中。

（5）Flash初始化控制器
当芯片上电或复位时，Flash初始化控制器将开始自动访问Flash,并且检测Flash的稳定性。重载用户配置内容到Flash控制寄存器用于系统初始化。

（6）Flash操作控制器
对Flash操作，例如Flash擦除、Flash编程和读Flash,有明确的控制时序。Flash操作控制器在收到Cache存储控制器、Flash控制寄存器和Flash初始化控制器的请求后，将产生这些控制时序。

（7）片上Flash存储器
片上Flash存储控制器是用于存储用户应用程序和参数的。它包括用户配置区(4 KB的LDROM)以及数据Flash的128 KB/256 KB APROM.页擦除的Flash大小是2 KB,最小可编程位大小是32位。
