概述
要求：
3个倍率：3倍，5倍，8倍
入瞳直径：10
由4个镜片组成，材料N-BK7
视场角：0°
波长：0.55um
玻璃厚度：2-15-2 空气厚度：0.5-1000-0.5
系统总长：235mm
设计：
打开案例库的:Beam Expander（可以直接搜这个名字），它的初始参数符合我们的设计要求
在中间插入四个面，厚度设为40，得到初始结构

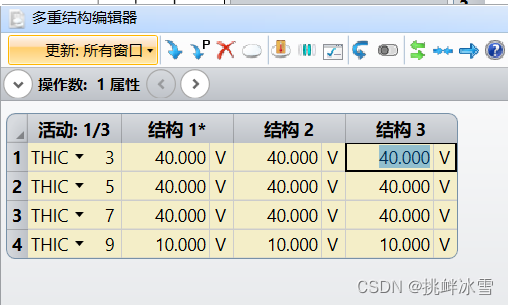

打开多重结构编辑器，控制空气间隔厚度，设为变量

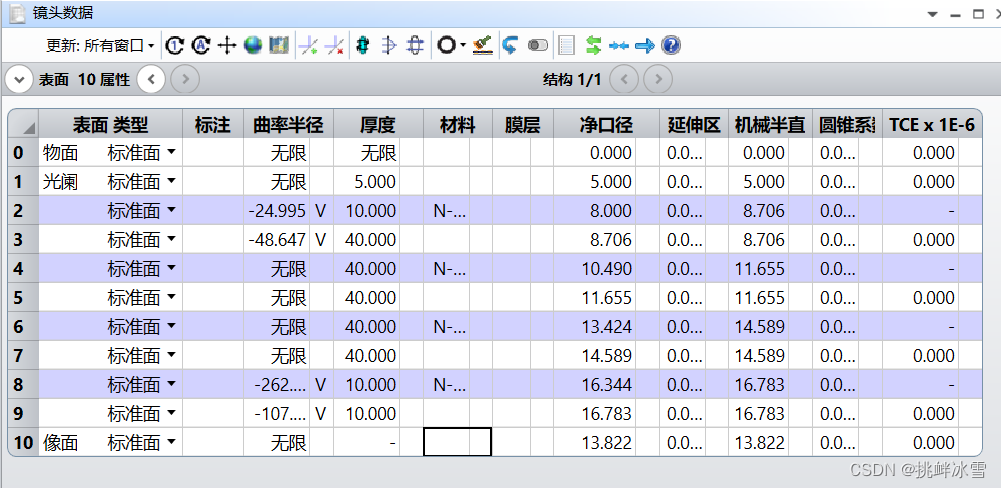

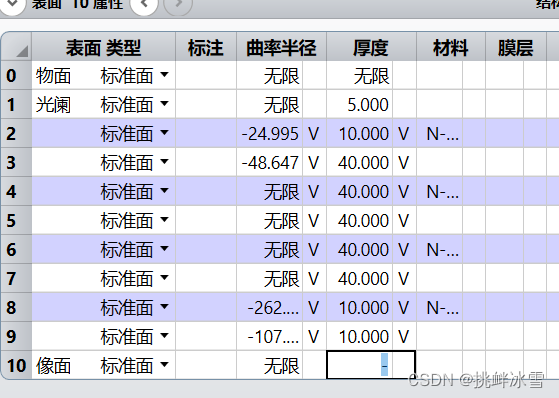

在镜头数据把曲率和厚度设为变量

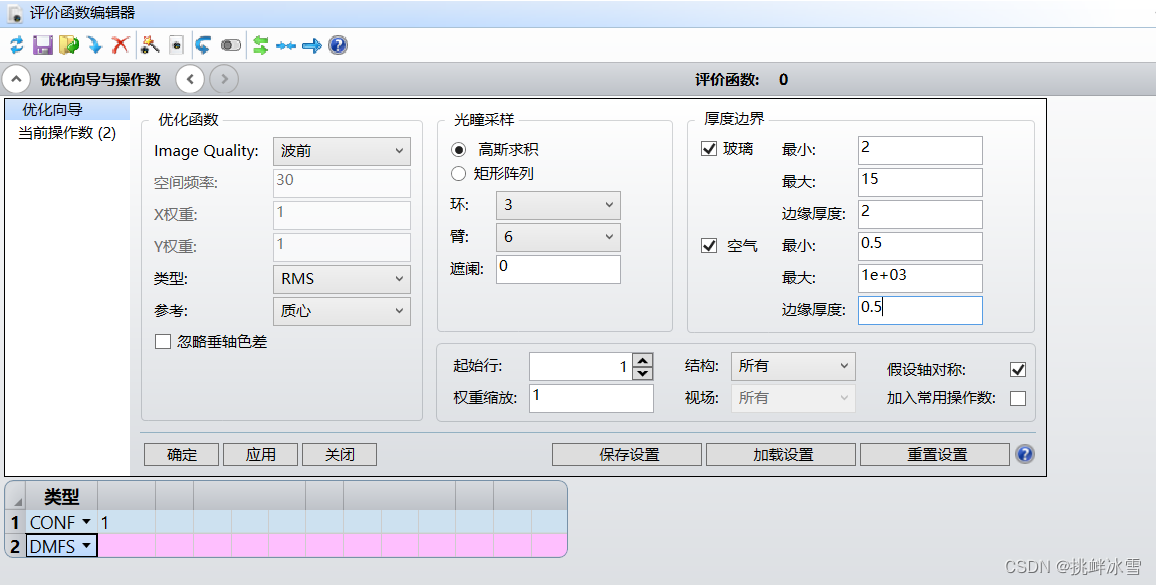

打开优化向导

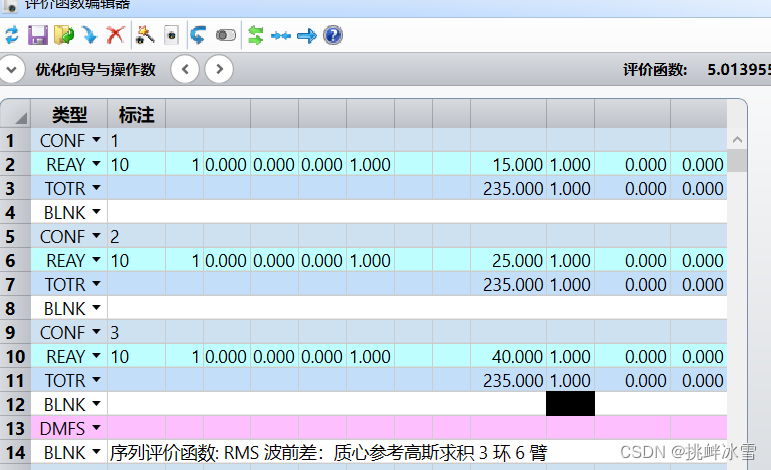

插入新的操作数
REAY：控制像面的光斑半径，即控制放大倍率
TOTR：控制系统总长
CONF：选择哪个结构

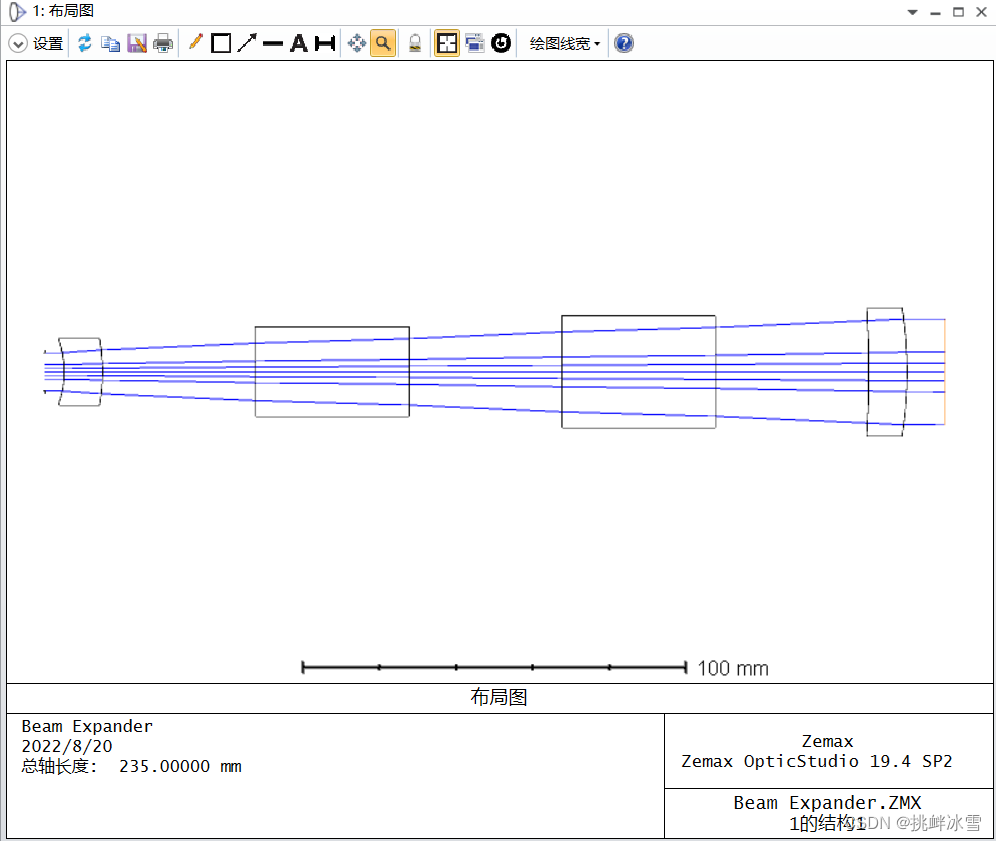

在三维布局图的设置里，结构选择所有，Y偏移输入80，可以查看全部结构

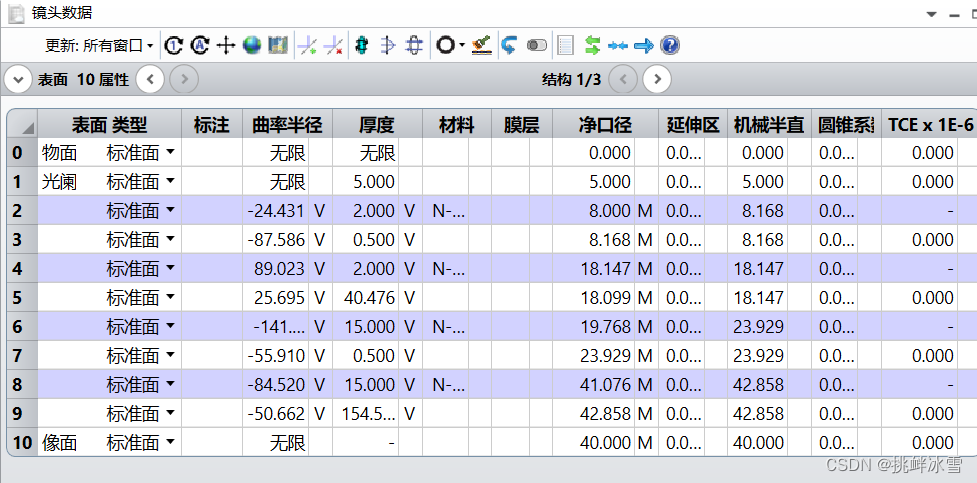

执行优化之后，可以把净口径设置成最大（M），这样镜片就会一样大了
