1、Linux时间系统

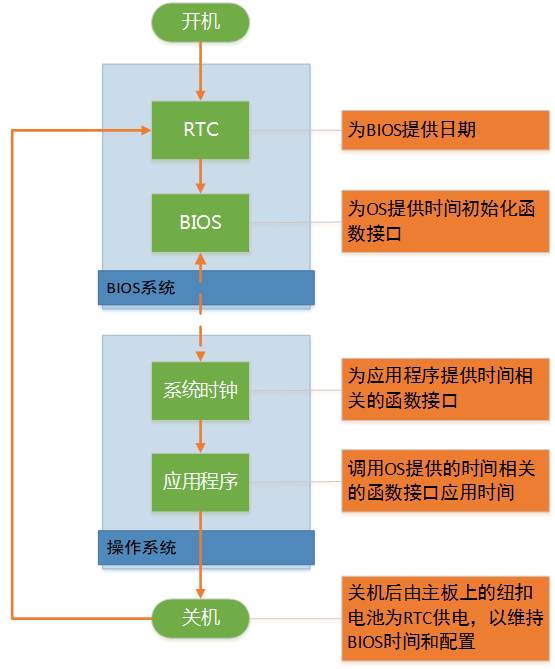

Linux系统中有两个时钟源，一个叫做RTC，另一个叫做系统时钟。时钟运作机制如下图：

（1）CMOS时钟

RTC（Real Time Clock,实时时钟）也叫做CMOS时钟，它独立于操作系统，由PC主板上的一块纽扣电池供电，当操作系统关机的时候，用它来记录时间，当系统启动时，内核通过读取RTC来初始化墙上时间，它为计算机提供一个计时标准，是最原始最底层的时钟数据。（后面介绍墙上时间）

（2）系统时钟

系统时钟是由操作系统控制PC主板上的定时/计数芯片来工作的，它依赖CMOS时钟而启动，初始化后由操作系统完全管理，操作系统通过OS时钟提供给应用程序所有和时间有关的服务。系统时钟产生于PC主板上的定时/计数芯片，常见的有8253/8254可编程定时/计数芯片，其工作原理是由晶振、电容等组成的振荡电路，产生脉冲（高低电平），这些脉冲输入到中断控制器上，产生中断信号，触发时钟中断，由时钟中断服务程序维持OS时钟正常工作。
系统时钟记录的时间也就是我们常见的系统时间，它是以“时钟节拍”为单位的，时钟中断的频率（节拍率）决定了一个时钟节拍的长短。节拍率是通过静态预处理定义的，也就是Hz（赫兹），Linux内核版本4.19中是这样定义的：

#ifndef __ASM_GENERIC_PARAM_H
#define __ASM_GENERIC_PARAM_H

#include <uapi/asm-generic/param.h>

# undef HZ
# define HZ		CONFIG_HZ	/* Internal kernel timer frequency */
# define USER_HZ	100		/* some user interfaces are */
# define CLOCKS_PER_SEC	(USER_HZ)       /* in "ticks" like times() */
#endif /* __ASM_GENERIC_PARAM_H */

一个tick代表多长时间，在内核的CONFIG_HZ中定义。比如CONFIG_HZ=200，则一个jiffies对应5ms时间，所以内核基于jiffies的定时器精度也是5ms。（下面介绍jiffies）

（3）节拍数（jiffies）

jiffies是Linux内核中的一个全局变量，用来记录自系统启动以来产生的节拍总数。启动时内核将该变量初始化为0，此后每次时钟中断jiffies的值+1，每一秒钟中断次数HZ，jiffies一秒内增加HZ。

• 将秒转换为jiffies可采用公式：seconds*HZ
• jiffies转换为秒可采用公式：jiffies/HZ
• 系统运行时间（s） = jiffies/HZ

jiffies用途：计算流逝时间和时间管理。
jiffies 变量总是无符号长整数（Unsigned Long）。因此，在32位体系结构上是32位，在64位体系结构是64位，当 jiffies 的值超过它的最大存放范围后就会发生溢出，它的值会回绕到0。内核提供了这样的宏来帮助解决由于jiffies溢出而造成程序逻辑出错的情况：

#define time_after(a,b)
	(typecheck(unsigned long, a) &&
	 typecheck(unsigned long, b) &&
	 ((long)((b) - (a)) < 0))
#define time_before(a,b)	time_after(b,a)

#define time_after_eq(a,b)
	(typecheck(unsigned long, a) &&
	 typecheck(unsigned long, b) &&
	 ((long)((a) - (b)) >= 0))
#define time_before_eq(a,b)	time_after_eq(b,a)

在宏time_after中，首先确保两个输入参数a和b的数据类型为unsigned long，然后才执行实际的比较。

（4）墙上时间（xtime）

墙上时间就是实际时间，实际时间的获取是在开机后，内核初始化时从RTC读取的。内核读取这个时间后就将其放入内核中的 xtime 变量中，并且在系统的运行中不断更新这个值。内核中并不常用墙上时间，主要是方便用户空间的程序获取当前时间。它的精度可以达到纳秒级别，因为xtime实际上是一个内存中的变量，它的访问速度非常快，内核大部分时间都是使用xtime来获得当前时间信息。Linux中的xtime记录的是自1970年1月1日0时到当前时刻所经历的纳秒数。

2、重要数据结构

Linux内核提供各种time line，real time clock，monotonic clock、monotonic raw clock等，timekeeping模块就是负责跟踪、维护这些timeline的，并且向其他模块（timer相关模块、用户空间的时间服务等）提供服务，而timekeeping模块维护timeline的基础是基于clocksource模块和tick模块。通过tick模块的tick事件，可以周期性的更新time line，通过clocksource模块、可以获取tick之间更精准的时间信息。
Linux内核版本4.19中在linux-4.19includelinuxtimekeeper_internal.h下有这样两个数据结构：

（1）struct tk_read_base

读取时间的基本结构tk_read_base，内核版本4.19源码如下：

struct tk_read_base {
	struct clocksource	*clock;
	u64			mask;
	u64			cycle_last;
	u32			mult;
	u32			shift;
	u64			xtime_nsec;
	ktime_t			base;
	u64			base_real;
};

其中：

• clock：timekeeping当前使用的时钟源

这个clock应该是系统中最优的那个，如果有好过当前clocksource注册入系统，那么clocksource模块会通知timekeeping模块来切换clocksource。

• mask：非64位时钟的二进制补码减法的位掩码
• cycle_last：最后一次更新的时钟周期值
• mult ：（经过NTP调整）数学换算的乘数
• shift：数学换算的移位值
• xtime_nsec：用于读出纳秒的偏移量
• base：用于读取ktime_t（纳秒）的基本时间
• base_real：用于读出实际时间的基本纳秒值
• base_real：用于快速NMI安全访问器，以允许读取时钟

此结构在64位上的大小为56字节,连同一个seqcount占用64字节缓存。
这个结构体与timekeeper结构是分开的，因为它也被使用用于快速NMI安全访问器。
base_real用于快速NMI安全访问器以允许从任何上下文读取实际时间。

（2）struct timekeeper

timekeeper结构用于保存计时值，内核版本4.19源码如下：

struct timekeeper {
	struct tk_read_base	tkr_mono;
	struct tk_read_base	tkr_raw;
	u64			xtime_sec;
	unsigned long		ktime_sec;
	struct timespec64	wall_to_monotonic;
	ktime_t			offs_real;
	ktime_t			offs_boot;
	ktime_t			offs_tai;
	s32			tai_offset;
	unsigned int		clock_was_set_seq;
	u8			cs_was_changed_seq;
	ktime_t			next_leap_ktime;
	u64			raw_sec;

	/* The following members are for timekeeping internal use */
	u64			cycle_interval;
	u64			xtime_interval;
	s64			xtime_remainder;
	u64			raw_interval;
	/* The ntp_tick_length() value currently being used.
	 * This cached copy ensures we consistently apply the tick
	 * length for an entire tick, as ntp_tick_length may change
	 * mid-tick, and we don't want to apply that new value to
	 * the tick in progress.
	 */
	u64			ntp_tick;
	/* Difference between accumulated time and NTP time in ntp
	 * shifted nano seconds. */
	s64			ntp_error;
	u32			ntp_error_shift;
	u32			ntp_err_mult;
	/* Flag used to avoid updating NTP twice with same second */
	u32			skip_second_overflow;
#ifdef CONFIG_DEBUG_TIMEKEEPING
	long			last_warning;
	/*
	 * These simple flag variables are managed
	 * without locks, which is racy, but they are
	 * ok since we don't really care about being
	 * super precise about how many events were
	 * seen, just that a problem was observed.
	 */
	int			underflow_seen;
	int			overflow_seen;
#endif
};

其中：

• tkr_mono：CLOCK_MONOTONIC的读出基本结构
• tkr_raw：CLOCK_MONOTONIC_RAW的读出基本结构
• xtime_sec：当前的CLOCK_REALTIME时间，以秒为单位

Linux中CLOCK_REALTIME time，直接使用秒以及纳秒在当前秒内的偏移来表示。这里xtime_sec用秒这个的刻度单位来度量CLOCK_REALTIME time line上，时间原点到当前点的距离值。当然xtime_sec是一个对current time point的取整值，为了更好的精度，还需要一个纳秒表示的offset，也就是在刚才那个数据结构tk_read_base结构中的xtime_nsec。不过为了内核内部计算精度（内核对时间的计算是基于cycle的），并不是保存了时间的纳秒偏移值，而是保存了一个shift之后的值，因此，用户看来，当前时间点的值应该是距离时间原点xtime_sec + (xtime_nsec << shift)距离的那个时间点值。

• ktime_sec：当前的CLOCK_MONOTONIC时间，以秒为单位
• wall_to_monotonic：从CLOCK_REALTIME到CLOCK_MONOTONIC偏移

CLOCK_MONOTONIC类型的系统时钟。这种系统时钟并没有像墙上时钟一样定义一个相对于linux epoch的值，这个成员定义了monotonic clock到real time clock的偏移，也就是说，这里的wall_to_monotonic和offs_real需要加上real time clock的时间值才能得到monotonic clock的时间值。wall_to_monotonic和offs_real的意思是一样的，不过时间的格式不一样，用在不同的场合，以便获取性能的提升。

• offs_real：偏移时钟单调->时钟实时
• offs_boot：偏移时钟单调->时钟启动时间
• offs_tai：偏移时钟单调->时钟tai
• tai_offset：当前UTC到TAI的偏移量，以秒为单位

CLOCK_TAI类型的系统时钟。TAI（international atomic time）是原子钟，在时间的基本概念文档中，UTC就是base TAI的，也就是说用铯133的振荡频率来定义秒的那个时钟，CLOCK_TAI类型的系统时钟就是完完全全使用铯133的振荡频率来定义秒的那个时钟。

• clock_was_set_seq：时钟被设置事件的序号
• cs_was_changed_seq：时钟源更改事件的序列号
• next_leap_ktime：待处理的leap秒的CLOCK_MONOTONIC时间值
• raw_sec：CLOCK_MONOTONIC_RAW时间以秒为单位
• cycle_interval：一个NTP间隔中的时钟周期数
• xtime_interval：一个NTP中的时钟移位纳秒数间隔
• xtime_remainder：四舍五入时还剩纳秒
• cycle_interval：一个NTP间隔中的时钟周期数
• raw_interval：每个NTP间隔累积的偏移原始毫微秒
• ntp_error：ntp中的累积时间和NTP时间之间的差偏移了纳秒
• ntp_error_shift：时钟移位纳秒和ntp移位纳秒之间的转换
• last_warning：警告速率限制器（DEBUG_TIMEKEEPING）
• underflow_seen：下溢警告标志（DEBUG_TIMEKEEPING）
• overflow_seen：溢出警告标志（DEBUG_TIMEKEEPING）

（3）内核中表示时间的数据结构

在内核版本4.19linux-4.19includeuapilinuxtime.h中有这样几个表示时间的数据结构，源码如下：

#ifndef _STRUCT_TIMESPEC
#define _STRUCT_TIMESPEC
struct timespec {
	__kernel_time_t	tv_sec;			/* seconds */
	long		tv_nsec;		/* nanoseconds */
};
#endif

该数据结构来自于POSIX.1b规范，用于在用户态和内核态之间传递时间信息。POSIX还定义了许多API供用户态调用，例如clock_gettime()，clock_settime()等，其中的表示时间的结构都是timespec。

struct timeval {
	__kernel_time_t		tv_sec;		/* seconds */
	__kernel_suseconds_t	tv_usec;	/* microseconds */
};

该结构也用于用户态和内核态间的时间信息传递。不同于timespec的是它的两个成员分别是秒和微妙，精度要比timespec差。另外一个区别是相关API也不同，timeval相关的API是gettimeofday()等。

3、Linux常用的关于时间的命令

命令如下，结果如图：
（1）查看时间和日期

date

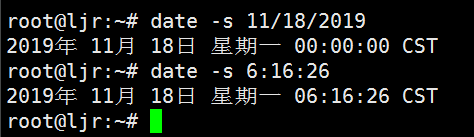

（2）设置时间和日期
将日期设置为2019年11月18日

date -s 11/18/2019

将系统时间设定成下午6点16分26秒

date -s 6:16:26

（3）同步网络时间

ntpdate -u 0.asia.pool.ntp.org

（4）将当前时间和日期写入BIOS，避免重启后失效

hwclock -w

（5）查看月历

call

更多关于时间的操作，可以使用命令man date来查看。。。
