概述

0 前言

GPIO输入功能是28335非常重要的部分，可通过外部数字逻辑信号的输入，作为逻辑触发控制的判断条件。比如在电机控制中，通过判断输入管脚的电平状态，实现电机调速。在显示屏人机界面下，也可通过按键触发的管脚输入电平状态，实现人机接口控制。

为了学习GPIO输入功能，大家在各个项目下都能触类旁通。

本期的学习目的为：使用核心板上的矩阵键盘4个按键，每个按键触发分别控制对应的LED灯亮灭。

分为三个部分：第一节是讲述核心板硬件及矩阵键盘控制原理；第二节是功能代码；第三节是实验结果；第四节是结论。

目录

1. 硬件及矩阵键盘控制原理

2. DSP代码介绍

3. 实验结果

4. 结论

1 硬件及矩阵键盘控制原理

在这里插入图片描述

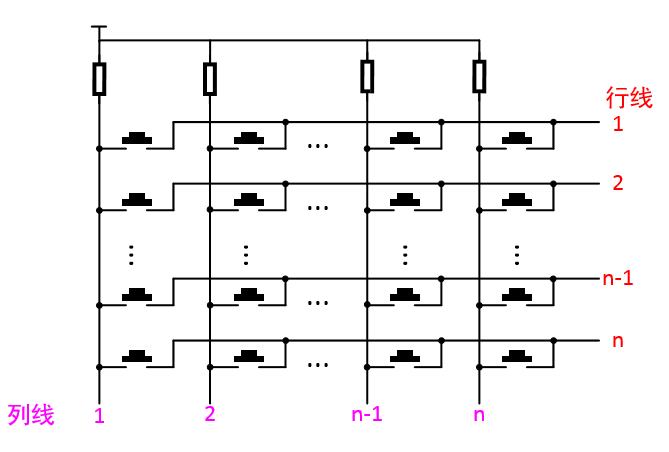

如图所示，在一个n×n的矩阵键盘，要识别其中的某一个按键是否被按下，可以采用逐行扫描的方法。

比如要识别第i行第j列的按键是否被按下（记Kij），可以分以下步骤进行：

  1. 在行线全部输出低电平的前提下，逐个判断列线的状态，如果第j列识别到低电平，则判断结果为该被按下的按键处于第j列中。
  2. 在所有行线中，规定只允许其中一个是输出低电平，其他输出高电平。从第一个开始，按照此规定依次扫描，并同时判断该列线的状态。如果当第i行输出低电平，第j列识别也是低电平，则判断结果为该被按下的按键处于第i行中。
  3. 根据行列位置，即可识别是第几个按键被按下。

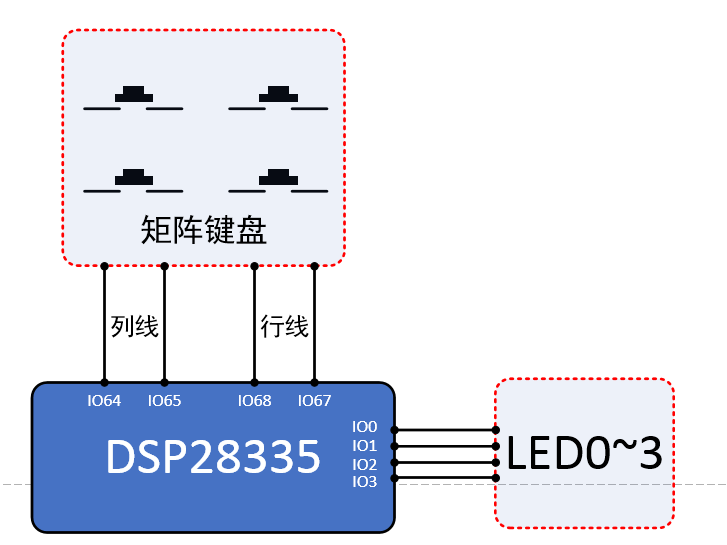

在核心板硬件架构中，采用的是2×2的矩阵键盘。当K11被按下，LED2亮1s后熄灭；K21被按下，LED3亮1s后熄灭；K12被按下，LED0亮1s后熄灭；K22被按下，LED1亮1s后熄灭。
在这里插入图片描述

2 DSP代码

（注意：查看代码时双击点进去看，否则会内容不全）。

/**
 *  ********************************************************************************************
 *  @file                 main.c
 *  @file                 SK Electronics
 *  @version           V1.0
 *  @date               2020-xx-xx
 *  @brief               LED按键测试
 *  *******************************************************************************************
 *  @attention
 *  实验平台：SK-F28335Mini   核心板
 *  CSDN博客：https://blog.csdn.net/weixin_46556696
 *  淘宝：https://shop409670932.taobao.com
 */
#include "DSP28x_Project.h"
#include "bsp_key.h"
#include "bsp_led.h"
#define FLASH_RUN 1
#define SRAM_RUN 2
#define RUN_TYPE FLASH_RUN
#if RUN_TYPE==FLASH_RUN
extern Uint16 RamfuncsLoadStart;
extern Uint16 RamfuncsLoadEnd;
extern Uint16 RamfuncsRunStart;
#endif
unsigned char i=0;
void delay_1ms(Uint16 t);
/**
 *  @brief                           主函数
 *  @parameter                  无
 *  @return_value               无
 */
void main(void)
{
/*第一步：初始化系统控制:*/
    InitSysCtrl();

/*第二步：初始化GPIO口*/
    InitGpio();

/* 第三步：清除所有中断 和初始化 PIE 向量表:*/
    DINT;// 禁用CPU中断
    InitPieCtrl();// 初始化 PIE 控制寄存器到默认状态，默认状态是全部 PIE 中断被禁用和标志位被清除
    IER = 0x0000;// 禁用 CPU 中断和清除所有 CPU 中断标志位:
    IFR = 0x0000;
    InitPieVectTable();// 初始化 PIE 中断向量表
    // 中断重映射，注册中断程序入口（用户按需求添加）

    //

/*程序烧录入28335（可选的）*/
#if RUN_TYPE==FLASH_RUN
    MemCopy(&RamfuncsLoadStart,&RamfuncsLoadEnd,&RamfuncsRunStart);
    InitFlash();
#endif

/* 第四步： 初始化所有外设*/
    // InitPeripherals();  //初始化所有外设（本例程不需要）

/* 第五步：添加用户具体代码*/
    LED_GPIO_Config();//LED端口初始化
    KEY_Matrix_Config();//矩阵键盘端口初始化

/*第六步：进入主循环*/
    for(;;)
    {
        switch(i=KEY_Martix_Scan())
        {
            case 0: break;

            case 5: LED0(1);
                    delay_1ms(1000);
                    LED0(0);
                    break;

            case 6: LED1(1);
                    delay_1ms(1000);
                    LED1(0);
                    break;

            case 9: LED2(1);
                    delay_1ms(1000);
                    LED2(0);
                    break;

            case 10:LED3(1);
                    delay_1ms(1000);
                    LED3(0);
                    break;

            default:break;

        }
    }
}

/**
 *  @brief                           1ms延迟函数
 *  @parameter                  t
 *  @return_value               无
 */
void delay_1ms(Uint16 t)
{
    while(t--)
    {
        DELAY_US(1000);
    }
}

/**
 *  ********************************************************************************************
 *  @file                 bsp.key.c
 *  @file                 SK Electronics
 *  @version           V1.0
 *  @date               2020-xx-xx
 *  @brief               按键应用函数接口
 *  *******************************************************************************************
 *  @attention
 *  实验平台：SK-F28335Mini   核心板
 *  CSDN博客：https://blog.csdn.net/weixin_46556696
 *  淘宝：https://shop409670932.taobao.com
 */
#include "bsp_key.h"

/**
 *  @brief                   配置矩阵键盘端口
 *  @parameter                  无
 *  @return_value               无
 */
extern void delay_1ms(Uint16 t);
void KEY_Matrix_Config(void)
{
    EALLOW;

    GpioCtrlRegs.GPCMUX1.bit.GPIO64=0;//普通IO模式
    GpioCtrlRegs.GPCPUD.bit.GPIO64=0;//使能内部上拉
    GpioCtrlRegs.GPCDIR.bit.GPIO64=0;//配置成输入

    GpioCtrlRegs.GPCMUX1.bit.GPIO65=0;//普通IO模式
    GpioCtrlRegs.GPCPUD.bit.GPIO65=0;//使能内部上拉
    GpioCtrlRegs.GPCDIR.bit.GPIO65=0;//配置成输入

    GpioCtrlRegs.GPCMUX1.bit.GPIO67=0;//普通IO模式
    GpioCtrlRegs.GPCPUD.bit.GPIO67=0;//使能内部上拉
    GpioCtrlRegs.GPCDIR.bit.GPIO67=1;//配置成输出
    GpioDataRegs.GPCCLEAR.bit.GPIO67=1;//默认输出低电平

    GpioCtrlRegs.GPCMUX1.bit.GPIO68=0;//普通IO模式
    GpioCtrlRegs.GPCPUD.bit.GPIO68=0;//使能内部上拉
    GpioCtrlRegs.GPCDIR.bit.GPIO68=1;//配置成输出
    GpioDataRegs.GPCCLEAR.bit.GPIO68=1;//默认输出低电平

    EDIS;
}

/**
 *  @brief                   矩阵键盘行扫描
 *  @parameter                  无
 *  @return_value               4bit数值   <行值 列值> 表示形式：<01 01>第一行第一列，<01 10>表示第一行第二列，<10 01>第二行第一列
 *                                                     <10 10>第二行第二列，<00 00>默认无按键
 */
unsigned char KEY_Martix_Scan(void)
{
    if(GpioDataRegs.GPCDAT.bit.GPIO64==0)//第一列
    {
        delay_1ms(30);
        if(GpioDataRegs.GPCDAT.bit.GPIO64==0)
        {
            GpioDataRegs.GPCCLEAR.bit.GPIO67=1;//第一行输出低电平
            GpioDataRegs.GPCSET.bit.GPIO68=1;//第二行输出高电平
            delay_1ms(30);
            if(GpioDataRegs.GPCDAT.bit.GPIO64==0)
            {
                GpioDataRegs.GPCCLEAR.bit.GPIO67=1;
                GpioDataRegs.GPCCLEAR.bit.GPIO68=1;
                return 5;
            }
            else
            {
                GpioDataRegs.GPCCLEAR.bit.GPIO67=1;
                GpioDataRegs.GPCCLEAR.bit.GPIO68=1;
                return 9;
            }
        }
        else
            return 0;
    }
    else if(GpioDataRegs.GPCDAT.bit.GPIO65==0)//第二列
    {
        delay_1ms(30);
        if(GpioDataRegs.GPCDAT.bit.GPIO65==0)
        {
            GpioDataRegs.GPCCLEAR.bit.GPIO67=1;//第一行输出低电平
            GpioDataRegs.GPCSET.bit.GPIO68=1;//第二行输出高电平
            delay_1ms(30);
            if(GpioDataRegs.GPCDAT.bit.GPIO65==0)
            {
                GpioDataRegs.GPCCLEAR.bit.GPIO67=1;
                GpioDataRegs.GPCCLEAR.bit.GPIO68=1;
                return 6;
            }
            else
            {
                GpioDataRegs.GPCCLEAR.bit.GPIO67=1;
                GpioDataRegs.GPCCLEAR.bit.GPIO68=1;
                return 10;
            }
        }
        else
            return 0;
    }
    else
        return 0;
}

/**
 *  ********************************************************************************************
 *  @file                 bsp.led.c
 *  @file                 SK Electronics
 *  @version           V1.0
 *  @date               2020-xx-xx
 *  @brief              LED应用函数接口
 *  *******************************************************************************************
 *  @attention
 *  实验平台：SK-F28335Mini   核心板
 *  CSDN博客：https://blog.csdn.net/weixin_46556696
 *  淘宝：https://shop409670932.taobao.com
 */
#include "bsp_led.h"
void LED_GPIO_Config(void)
{
    EALLOW;
    GpioCtrlRegs.GPAMUX1.bit.GPIO0=0;//普通IO模式
    GpioCtrlRegs.GPAPUD.bit.GPIO0=0;//使能内部上拉
    GpioCtrlRegs.GPADIR.bit.GPIO0=1;//配置成输出

    GpioCtrlRegs.GPAMUX1.bit.GPIO1=0;//普通IO模式
    GpioCtrlRegs.GPAPUD.bit.GPIO1=0;//使能内部上拉
    GpioCtrlRegs.GPADIR.bit.GPIO1=1;//配置成输出

    GpioCtrlRegs.GPAMUX1.bit.GPIO2=0;//普通IO模式
    GpioCtrlRegs.GPAPUD.bit.GPIO2=0;//使能内部上拉
    GpioCtrlRegs.GPADIR.bit.GPIO2=1;//配置成输出

    GpioCtrlRegs.GPAMUX1.bit.GPIO3=0;//普通IO模式
    GpioCtrlRegs.GPAPUD.bit.GPIO3=0;//使能内部上拉
    GpioCtrlRegs.GPADIR.bit.GPIO3=1;//配置成输出

    GpioCtrlRegs.GPAMUX1.bit.GPIO4=0;//普通IO模式
    GpioCtrlRegs.GPAPUD.bit.GPIO4=0;//使能内部上拉
    GpioCtrlRegs.GPADIR.bit.GPIO4=1;//配置成输出

    GpioDataRegs. GPASET.bit.GPIO0=1;
    GpioDataRegs. GPASET.bit.GPIO1=1;
    GpioDataRegs. GPASET.bit.GPIO2=1;
    GpioDataRegs. GPASET.bit.GPIO3=1;
    GpioDataRegs. GPASET.bit.GPIO4=1;
    EDIS;
}

3 实验结果

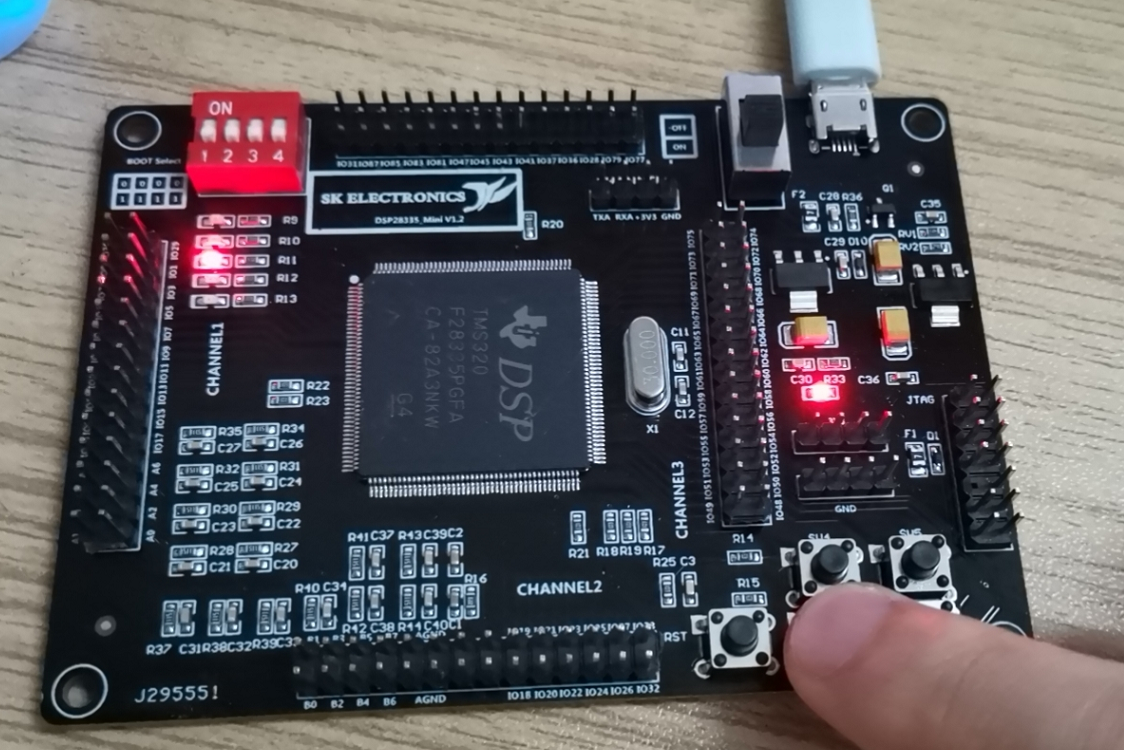

实验已经成功实现矩阵按键扫描下的GPIO输入功能。图中是K11按下后，LED2亮灯的结果。
在这里插入图片描述

4 结论

通过学习这个例程后，对GPIO输入功能的寄存器的配置都应有相应的了解。之后大家用到这个输入功能时，可直接复制套用其配置的过程。

下期讲解“系统CPU定时器中断”。有不清楚的欢迎留言，也可以加群一起学习讨论！！
