概述

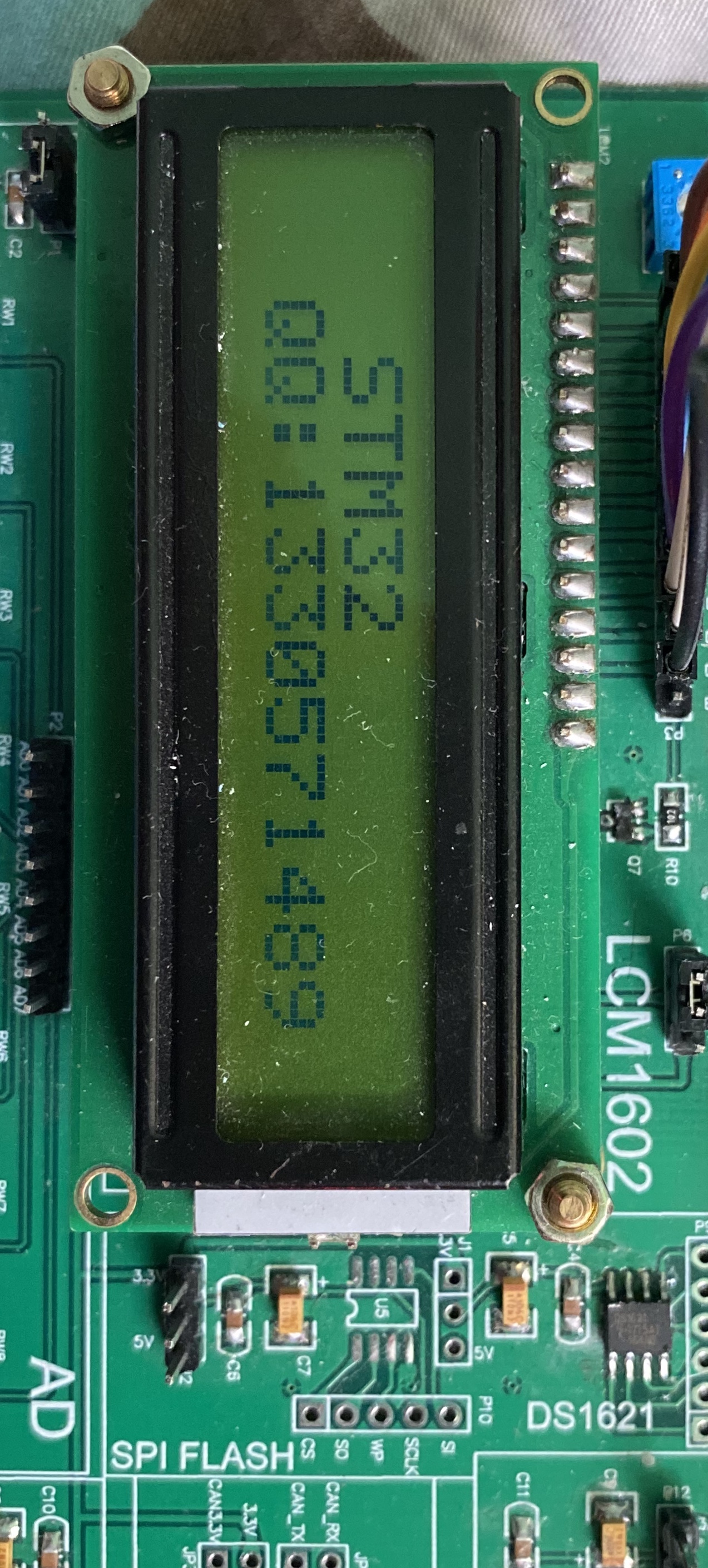

LCD1602

本工程的源代码已调试成功，共大家一起分享https://download.csdn.net/download/weixin_45633810/12393393

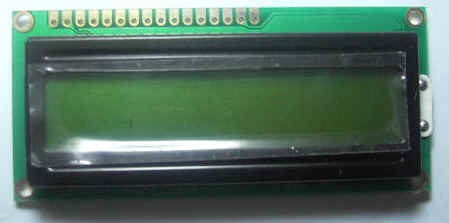

字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用161，162，202和402行等的模块。下面以长沙太阳人电子有限公司的1602字符型液晶显示器为例，介绍其用法。一般1602字符型液晶显示器实物如图10-53：

在这里插入图片描述

602LCD的基本参数及引脚功能

1602LCD主要技术参数：

显示容量:16×2个字符

芯片工作电压:4.5—5.5V

工作电流:2.0mA(5.0V)

模块最佳工作电压:5.0V

字符尺寸:2.95×4.35(W×H)mm

引脚功能说明

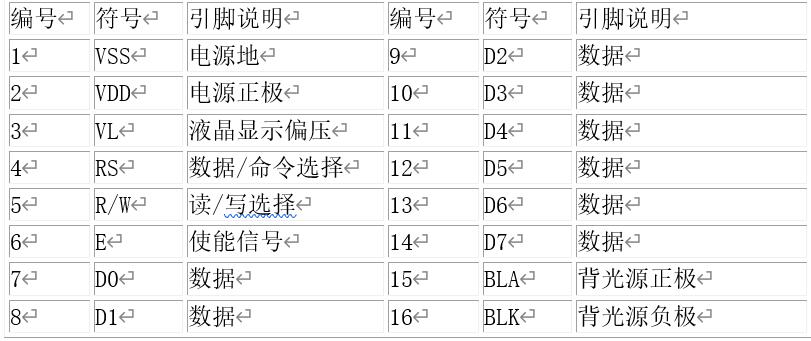

1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表10-13所示:

在这里插入图片描述

引脚接口说明表

第1脚：VSS为地电源。

第2脚：VDD接5V正电源。

第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。

第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。

第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。

第7～14脚：D0～D7为8位双向数据线。

第15脚：背光源正极。

第16脚：背光源负极。

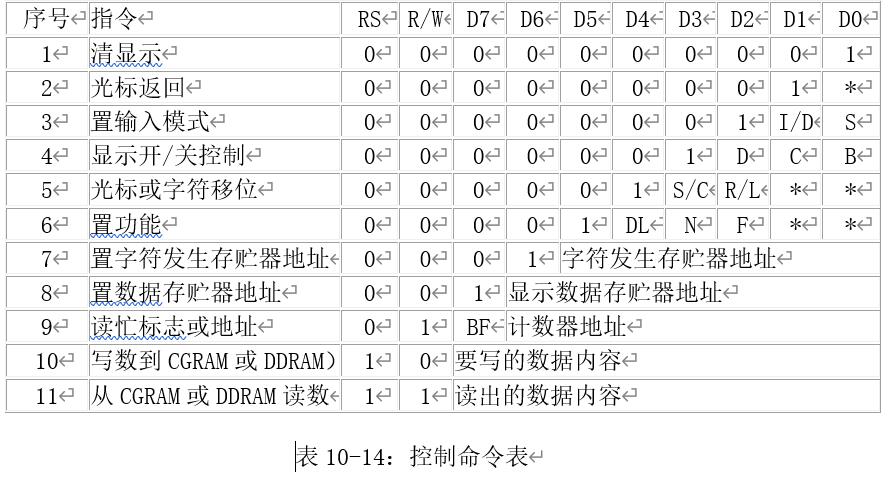

1602液晶模块内部的控制器共有11条控制指令，如表10-14所示：

在这里插入图片描述

1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。（说明：1为高电平、0为低电平）

指令1：清显示，指令码01H,光标复位到地址00H位置。

指令2：光标复位，光标返回到地址00H。

指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移 S:屏幕上所有文字是否左移或者右移。高电平表示有效，低电平则无效。

指令4：显示开关控制。 D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示 C：控制光标的开与关，高电平表示有光标，低电平表示无光标 B：控制光标是否闪烁，高电平闪烁，低电平不闪烁。

指令5：光标或显示移位 S/C：高电平时移动显示的文字，低电平时移动光标。

指令6：功能设置命令 DL：低电平时为4位总线，高电平时为8位总线 N：低电平时为单行显示，高电平时双行显示 F: 低电平时显示5x7的点阵字符，高电平时显示5x10的点阵字符。

指令7：字符发生器RAM地址设置。

指令8：DDRAM地址设置。

指令9：读忙信号和光标地址 BF：为忙标志位，高电平表示忙，此时模块不能接收命令或者数据，如果为低电平表示不忙。

指令10：写数据。

指令11：读数据。

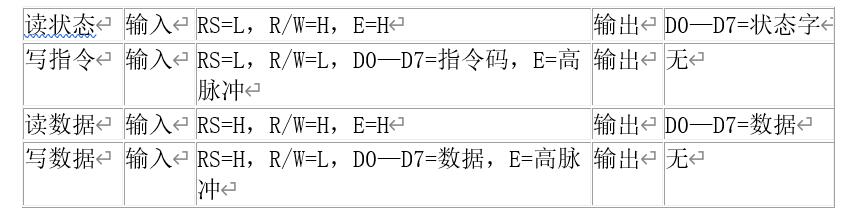

与HD44780相兼容的芯片时序表如下：

在这里插入图片描述 下面是我的代码`
IO口

void GPIO_Configuration(void)
{
 GPIO_InitTypeDef   GPIO_InitStructure;//GPIO的初始化类型定义
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD | RCC_APB2Periph_GPIOB , ENABLE);//打开PB/D口的时钟
 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 GPIO_Init(GPIOD, &GPIO_InitStructure);

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2;
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 GPIO_Init(GPIOB,&GPIO_InitStructure);//初始化GPIOB
}
