一、串口通信

1.1串口通信物理层

        串口通讯的物理层有很多标准及变种，我们主要讲解RS-232标准，RS-232标准主要规定了信号的用途、通讯接口以及信号的电平标准。

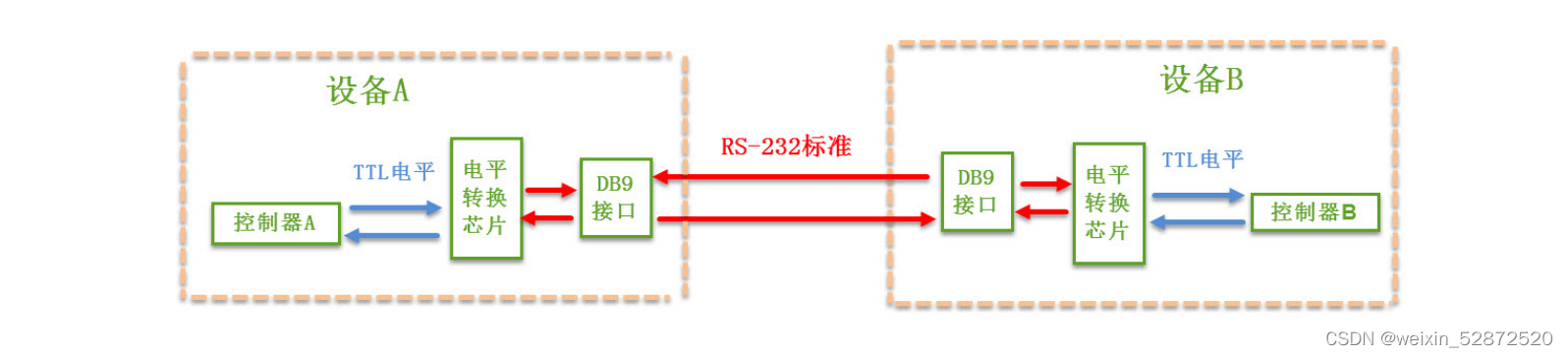

         两个设备的“DB9接口”之间通过串口信号线建立起来连接，串口信号线中使用“RS-232标准”传输数据信号。由于RS-232电平标准的信号不能直接被控制器直接识别，所以这些信号会经过一个“电平转换芯片”转换成控制器能识别的“TTL标准”的电平信号，才能实现通讯。

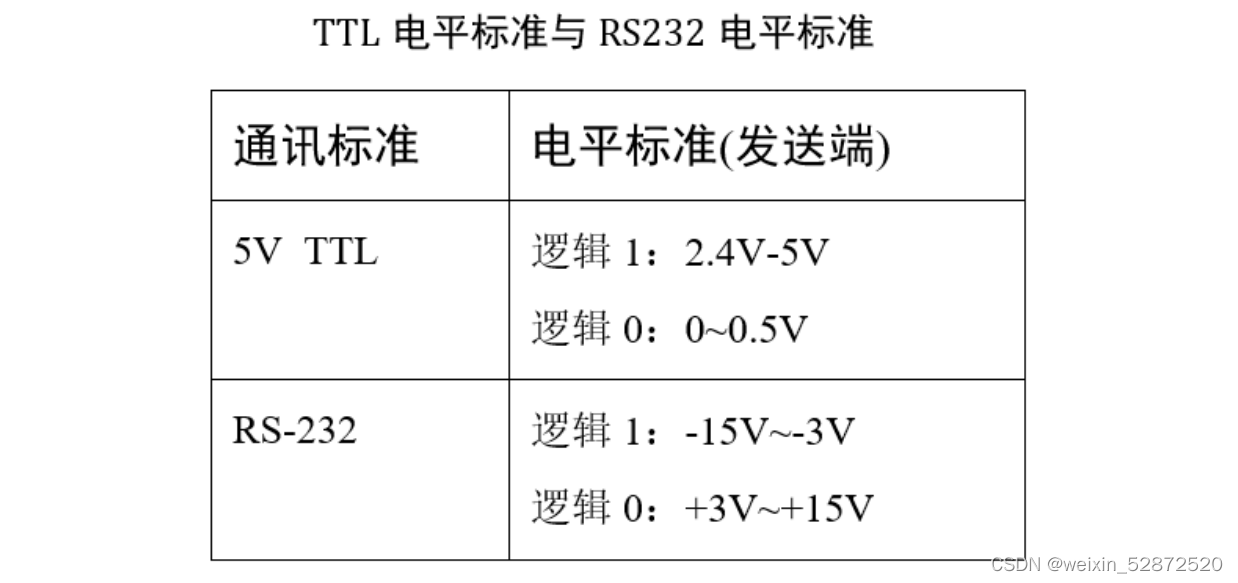

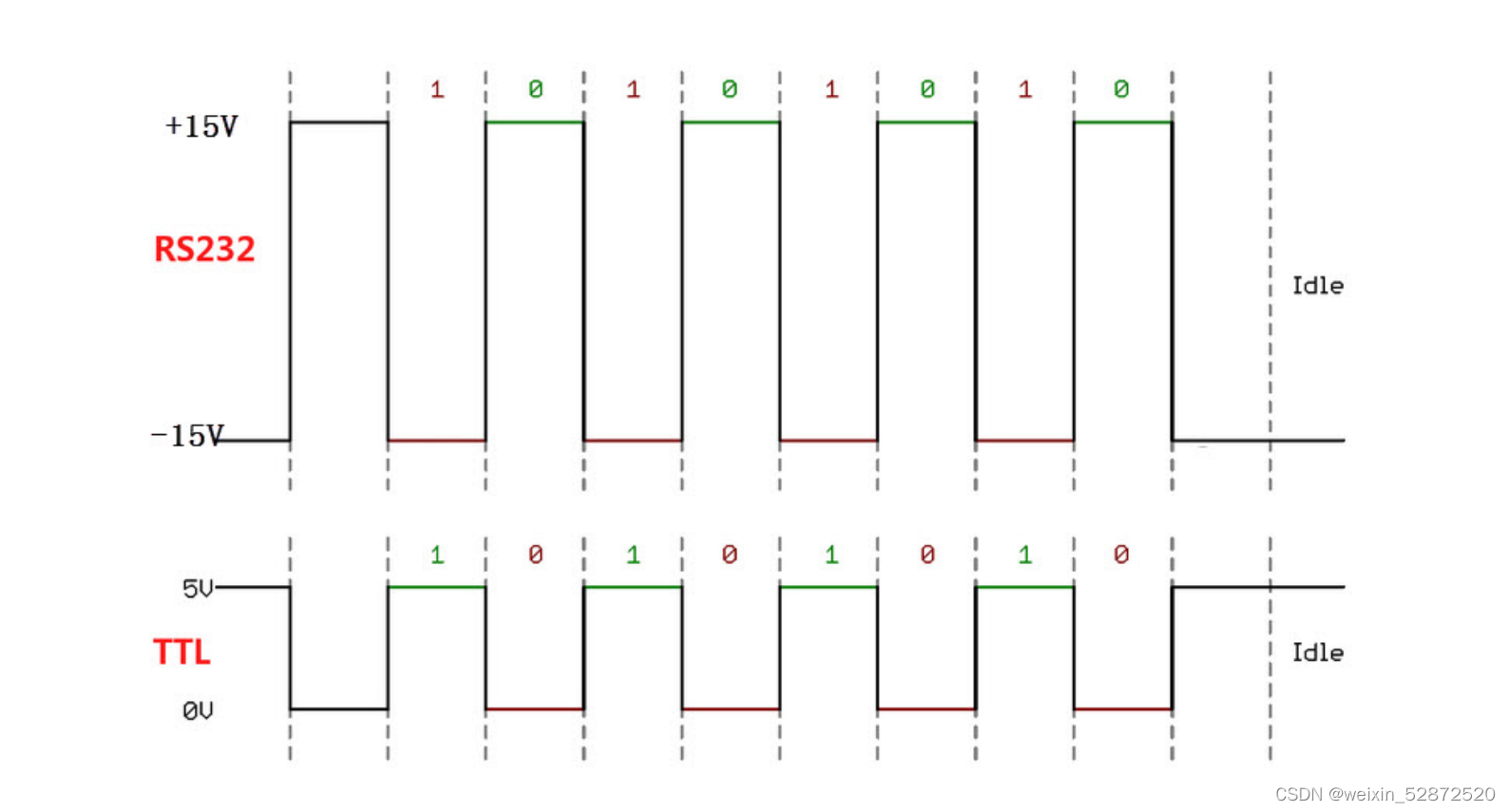

TTL电平：数字芯片的电平，单片机。( 0 -  5v )

232电平：电脑串口的电平，负逻辑。(-3 - 15v)

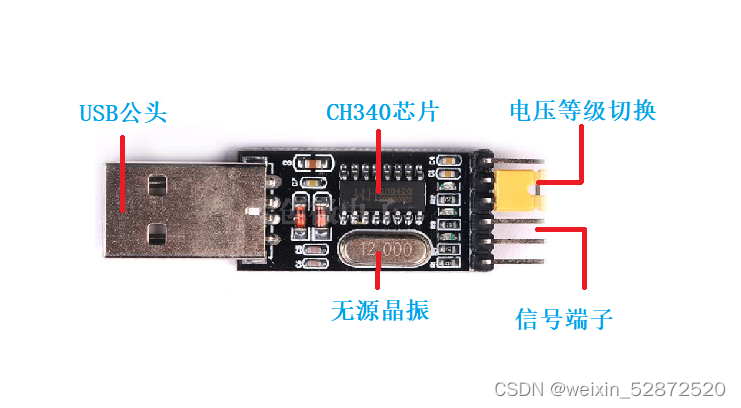

1.2USB转串口模块

1.  USB转串口模块主要应用于电脑和其他设备的连接。
2. 使用的时候电脑需要安装电平转芯片驱动。

1.3串口通信的其他应用

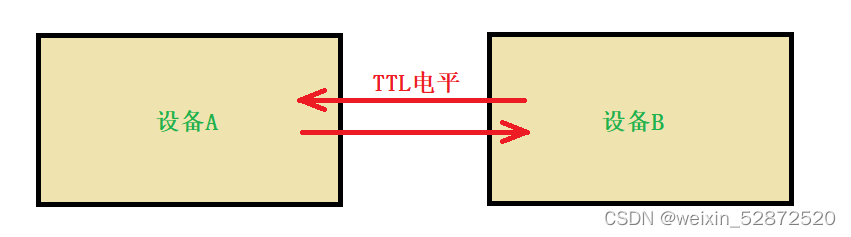

1. 原生串口通信主要用于设备和传感器之间的连接，不需要经过电平转换芯片直接只用TTL电平通信。
2. GPS模块、串口转wifi模块（ESP8266）、蓝牙模块（HCO5）

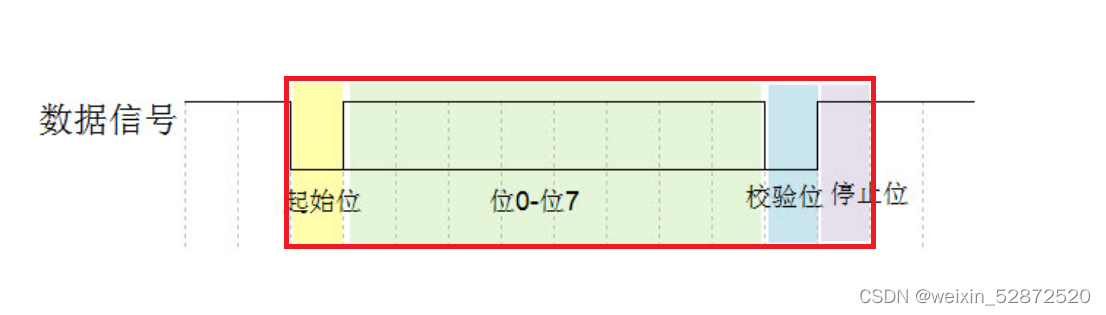

1.4串口数据包的基本组成

1. 起始位：由一个逻辑0的数字位表示（第一个低电平）。
2. 结束位：由0，5，1，1，5，2个逻辑的数据位表示（高电平）。
3. 有效数据位：紧跟着起始位的就是有效数据位，长度为5，6，7或8位长。
4. 校验位：可选，目的为数据抗干扰性。

校验方法有：

• 奇校验：有效数据和校验位中的 ‘1’ 的个数为奇数。10010110，四个1，校验位为1，加上一个位，九个位传输。
• 偶校验：有效数据和校验位中的 ‘1’ 的个数为偶数。10010110，四个1，校验位为0，加上一个位，九个位传输。
• 0校验：检验位总为0。
• 1校验：检验位总为1。
• 无校验：数据包不包含校验位。

二、串口的结构体与函数讲解

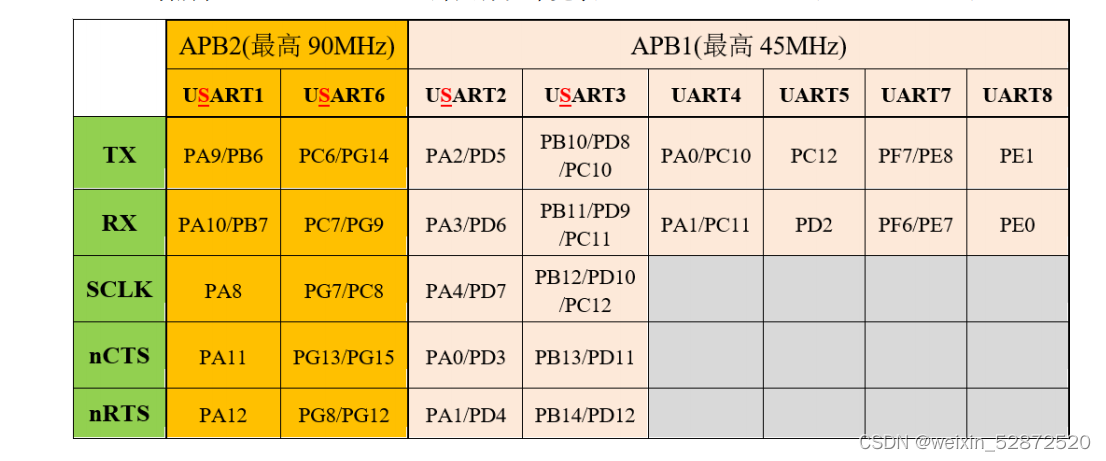

2.1串口讲解

• USART:通用同步异步收发器
• UART:通用异步收发器
• nRTS:请求发送
• nCTS:请求接收
• 区别：USART指单片机的一个IO端口模块，可以根据需要配置成同步模式（SPI，IIC）,也可以配置成异步模式（UART）,可以理解为USART为SPI、IIC对等的“协议”。UART则不是一个协议，为一个实体。

2.2结构体讲解

typedef struct
{

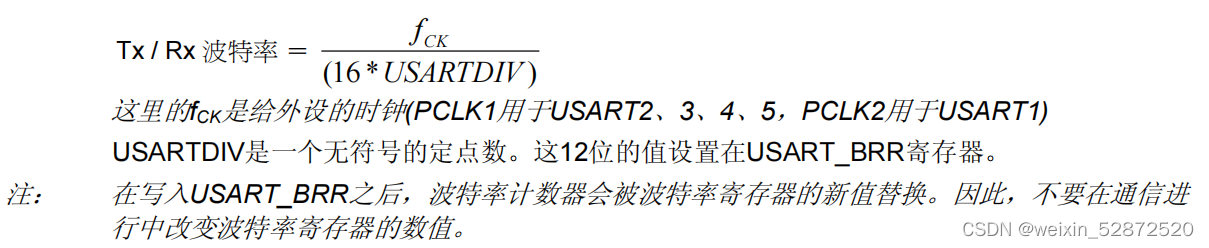

  uint32_t USART_BaudRate;            //波特率    配置波特率 115200/9600

  uint16_t USART_WordLength;          //字长      配置控制数据位的字长：八位/九位

  uint16_t USART_StopBits;            //停止位    配置停止位0.5，1，1，5，2

  uint16_t USART_Parity;              //校验位    配置校验位 无，奇，偶

  uint16_t USART_Mode;                //USART模式 配置工作模式 收/发

  uint16_t USART_HardwareFlowControl; //硬件控制流
} USART_InitTypeDef;

typedef struct
{
  uint16_t USART_Clock;     //同步时钟              配置是否打开

  uint16_t USART_CPOL;      //极性                  配置串口空闲为低电平

  uint16_t USART_CPHA;      //相位                  配置选择边沿

  uint16_t USART_LastBit;   //最后一个位的时钟脉冲   配置使能还是关闭

} USART_ClockInitTypeDef;

2.3串口初始化函数讲解

//初始化函数
void USART_Init(USART_TypeDef* USARTx, USART_InitTypeDef* USART_InitStruct);

//串口使能函数
void USART_Cmd(USART_TypeDef* USARTx, FunctionalState NewState);

//中断配置函数
void USART_ITConfig(USART_TypeDef* USARTx, uint16_t USART_IT, FunctionalState NewState);

//串口发送函数
void USART_SendData(USART_TypeDef* USARTx, uint16_t Data);

//串口接收读取函数
uint16_t USART_ReceiveData(USART_TypeDef* USARTx);

//获取相应的串口标志位
FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG);

//中断状态位获取
ITStatus USART_GetITStatus(USART_TypeDef* USARTx, uint16_t USART_IT);

三、串口发送字符

3.1如何配置串口的发送

1. 配置时钟：GPIO的时钟，串口的时钟，引脚复用的时钟。
2. 配置GPIO的结构体。
3. 配置串口的结构体。
4. 串口的发送。

FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG);//判断串口当前的状态

3.2项目实战

 stm32f103c8t6: stm32f103c8t6各种外设的学习 - Gitee.com

四、串口的中断接收

4.1项目实战

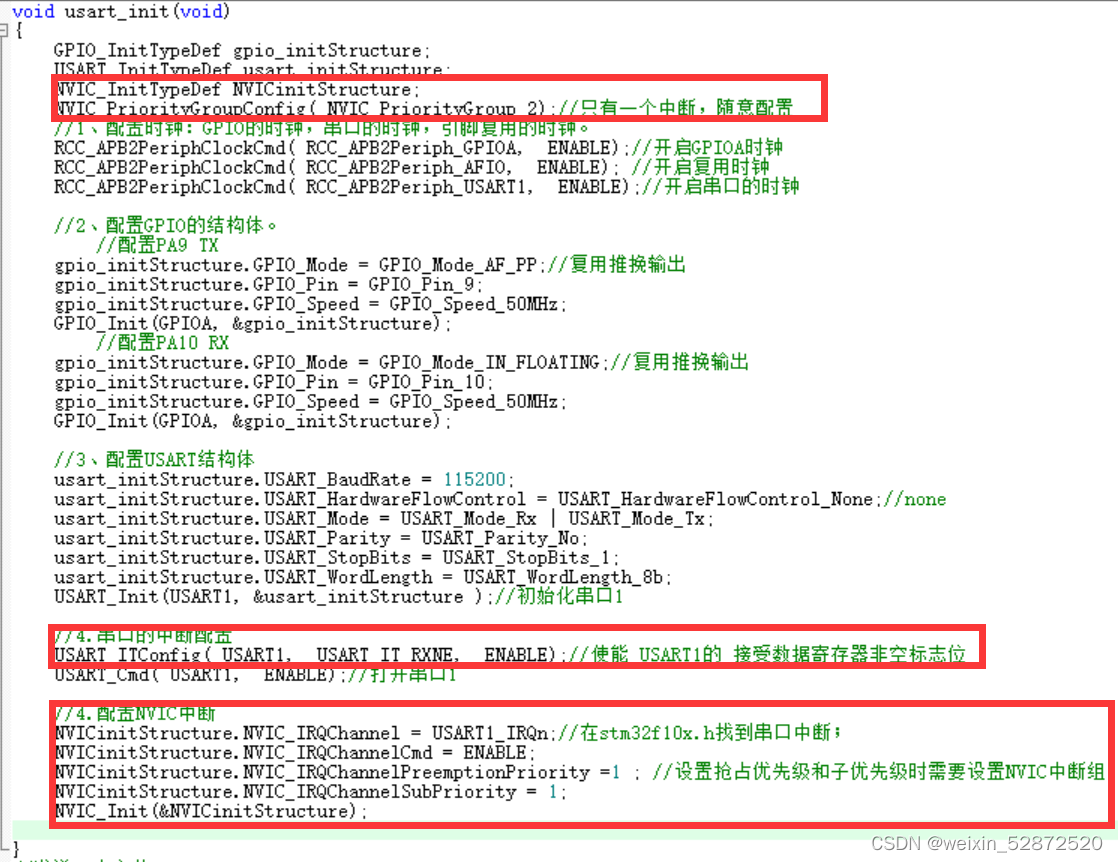

在配置好串口后，如果需要串口的中断接收，则只需要

1. 配置嵌套向量中断控制器NVIC
   1. 注意使能 USART1的 接受数据寄存器非空标志位
   2. 注意配置NVIC结构体前，先要配置NVIC中断优先级组。

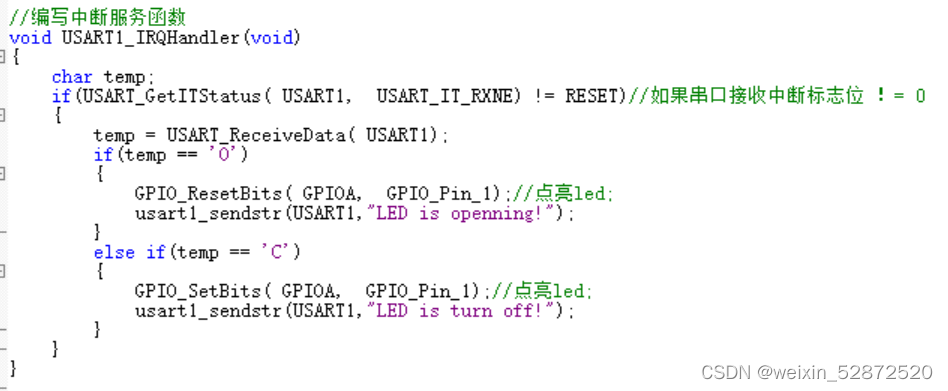

2. 配置中断服务函数

8-串口的中断接收 · 宋小康/stm32f103c8t6 - 码云 - 开源中国 (gitee.com)

五、重定向printf串口发送

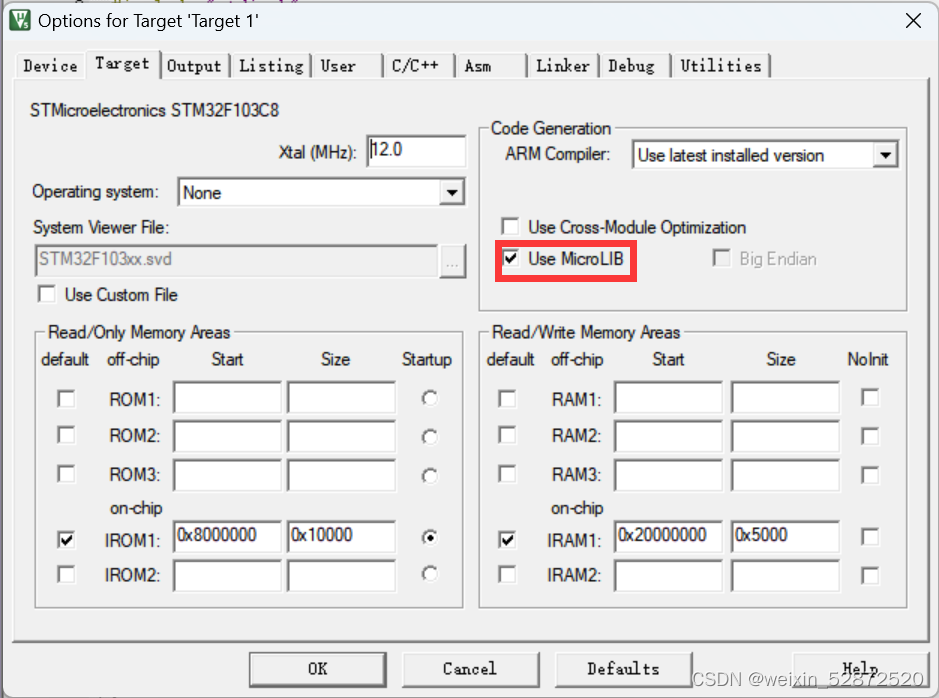

1. 要使用printf();需要包含stdio.h,并勾选使用库
2. 其实在使用printf时，就是在调用fputc。重定向printf的意思是：使用重定向的方法，重启fputc（）；
3. usart.c写入函数

   //重定向printf:输出函数
   int fputc(int ch,FILE *f)
   {
   	USART_SendData( USART1, (uint8_t)ch );//将ch转化为无符号整型
   	while( USART_GetFlagStatus( USART1,  USART_FLAG_TXE) == RESET);//判断串口当前的状态
   	return (ch);
   }
   //重定向printf:输入函数
   int fgutc(FILE *f)
   {
   	;
   	while( USART_GetFlagStatus( USART1,  USART_FLAG_RXNE) == RESET);//判断串口当前的状态
   	return (int)USART_ReceiveData( USART1);
   }


4. 主函数就可以使用printf(); 和 putchar();

   #include "stm32f10x.h"
   #include "main.h"
   #include <stdio.h>
   void delay(uint16_t time)
   {
   	uint16_t i = 0;
   	while(time--)
   	{
   		i = 12000;
   		while(i--);
   	}
   }

   int  main()
   {
   	usart_init();

   	while(1)
   	{
   		printf("加油拿offer!n");
   		putchar('0');
   		delay(1000);
   	}


   }




   项目实战：7-重定向printf串口发送 · 宋小康/stm32f103c8t6 - 码云 - 开源中国 (gitee.com)
