概述
测试芯片 ： xczu9eg
1、生成 ibert IP 核
打开 IP catalog 后找到 ibert ultrascale GTH 的 ip核，双击打开配置。（新建一个工程或者在原有的工程基础上都可以）

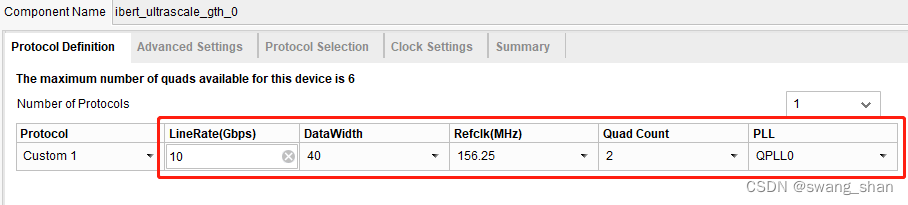

- protocol definition
红框里面的配置与用的是一致的

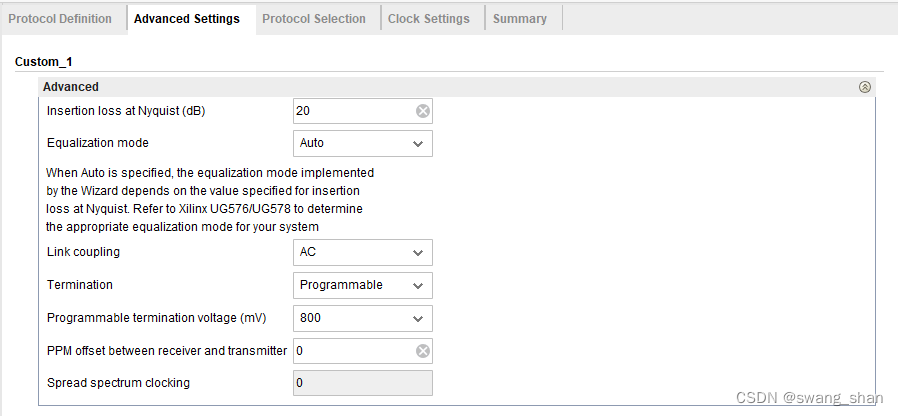

- advanced settings
GTH IP 核里有相同的配置，不用修改

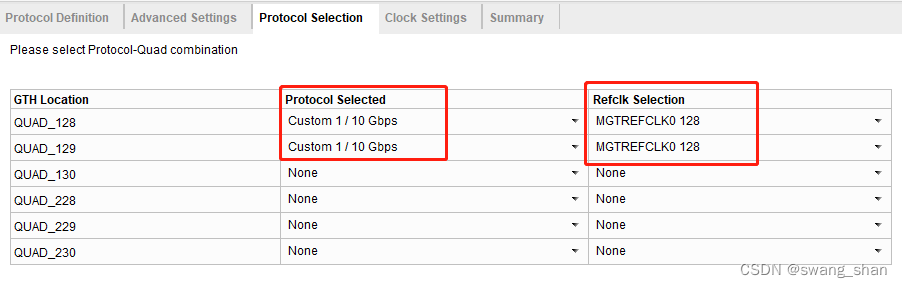

- protocol selection
选择要测试的QUAD

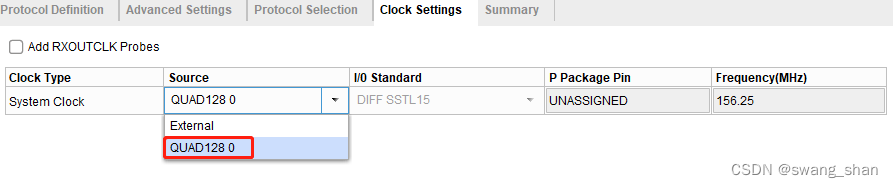

- clock settings
选择时钟，我这里用的quad的时钟
2、生成 bit 文件
- 右键已生成的 ibert IP核，点击 open IP example design。会自动生成并跳转到example design的工程。
- 在example design 的工程里直接点击 generate bitstream 即可。
3、下板测试
打开 open hardware manager，将生成的 bitstream 文件下载到板卡里。
以上是根据以前的测试编写，此工程还未测试，等测试后再进行测试流程的编写。
