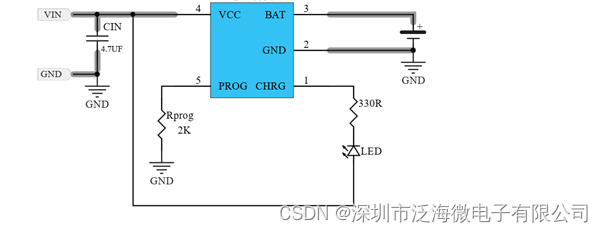

单节锂电池充电管理芯片IC电路图

FS4054 是一款性能优异的单节锂离子电池恒流/恒压线性充电器。FS4054 适合给 USB 电源以及适配器电源供电。基于特殊的内部 MOSFET 架构以及防倒充电路， FS4054 不需要外接检测电阻和隔离二极管。当外部环境温度过高或者在大功率应用时，热反馈可以调节充电电流以降低芯片温度。充电电压固定在 4.2V，而充电电流则可以通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的 1/10，芯片将终止充电循环。当输入电压断开时，FS4054 进入睡眠状态，电池漏电流将降到 1uA 以下。 FS4054 还可以被设置于停机模式，此时芯片静态电流降至 25uA。PW4054 还包括其他特性：欠压锁定，自动再充电和充电状态标志

产品特点

可编程充电电流 500mA

无需外接 MOSFET，检测电阻以及隔离二极管

恒定电流/恒定电压并具有可在无过热危险的情况下实现充电速率最大化的热调节功能。

精度达到±1%的 4.2V 预充电电压

用于电池电量检测的充电电流监控器输出

自动再充电

充电状态输出显示

C/10 充电终止

待机模式下的静态电流为 25uA

2.9V 涓流充电

软启动限制浪涌电流

FS4065 是一款完整的单节锂电池充电器，带电池正负极反接保护、 输入电源正负极反接保

护的芯片，兼容大小 3mA-600mA 充电电流。充满电压可分为两档： 4.35V、 4.2V。充电电流可通过一个电阻器进行外部设置。

⚫ 兼容 3mA-600mA 的可编程充电电流

⚫ 输入端反接保护

⚫ 锂电池正负极反接保护

⚫ 适配器电源自适应

⚫ 具有可在无过热危险的情况下实现充电速率最大化的热调节功能

⚫ 带涓流、恒流、恒压控制

⚫ 精度达到±1%的预设充电电压

⚫ 最高输入可达 8.0V

⚫ 自动再充电

⚫ 待机模式下的供电电流为 65μA

FS4056 是可以对单节可充电锂电池进行恒流/恒压充电的充电器电路。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。

可编程使充电电流可达 1.0A

不需要外部 MOSFET，传感电阻和阻流二极管

小的尺寸实现对锂离子电池的完全线形充电管理

恒电流/恒电压运行和热度调节使得电池管理效力最高，没有热度过高的危险

从 USB 接口管理单片锂离子电池

充电电流输出监控

充电状态指示标志和充满状态标志
