Carsim 文件结构

为了更清楚的调用Carsim我们需要对其文件结构做一个认识。

首先Carsim的安装文件独立于他的程序文件。启动安装文件后，完成安装程序，会有两个主要的存储目录。
1 第一个是程序安装目录
默认是C:Program Files (x86)CarSim802_Prog(以Carsim8.02为例)。

1.1 Help文件夹。这里面存储了帮助文档 ,非常全面。
1.2 Programs里面存放的是Carsim主要的求解器，运行程序，语言包。其中他的子文件夹solver非常重要，在和matlab联合仿真时，需要添加进入matlab的路径中。
1.3 Resources文件夹，里面存放了一些显示资料，图片，视频，音频等和dll文件，dll文件的具体作用不详。
1.4 SGUI_LIB文件夹里面存放的是Vehicle结构的照片，和uir文件，除此之外别无他物。我们可以暂且认为这个文件夹，主要涉及到程序界面显示的一些必要文件。

2 第二个是库的安装目录。

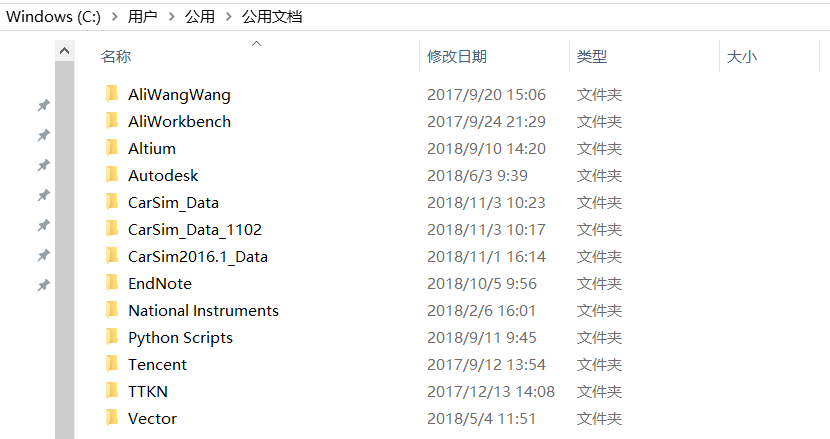

这里的文件夹十分重要，默认的Carsim_Data文件夹，另外一个Carsim_Data1102是我自己建的文件夹，Carsim2016.1_Data是之前安装过的Carsim2016.1生成的库，忘记删掉了。

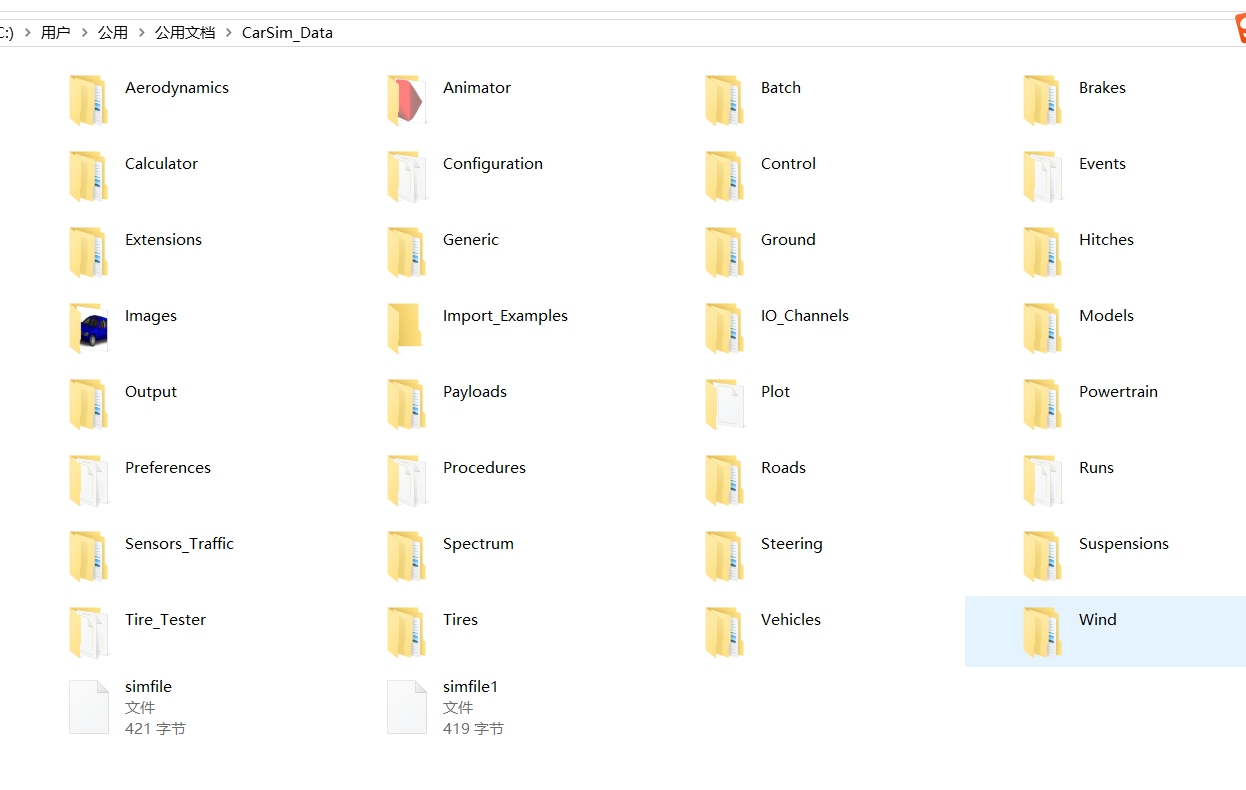

这个库里面包含了，各个子模块文件夹和simfile文件。

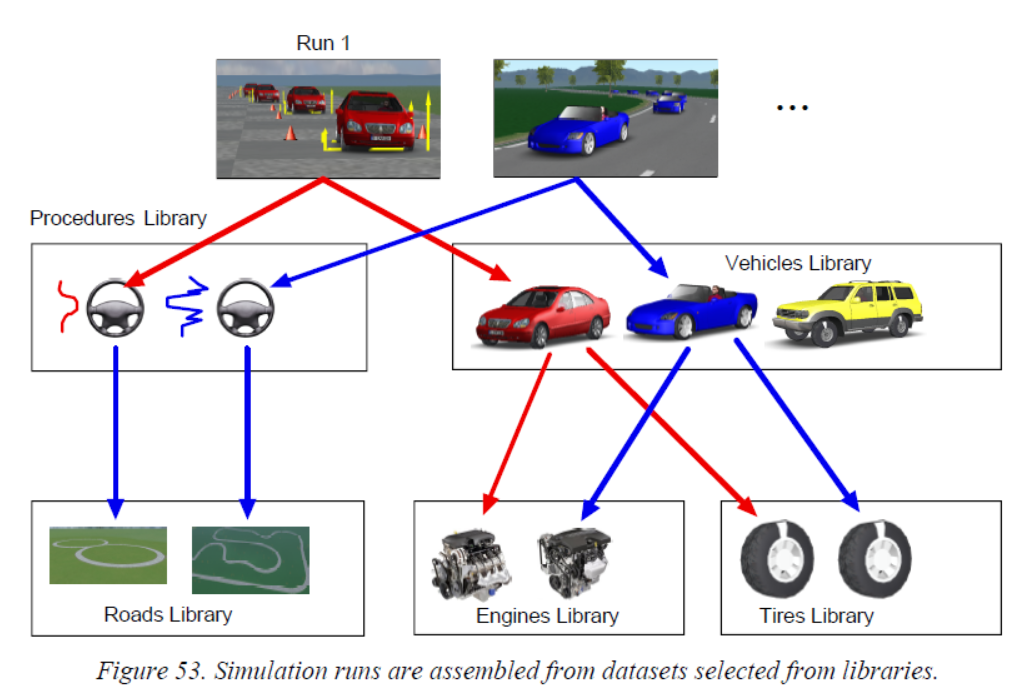

首先，这里借用Carsim_Quick_Start文档中的一个图，来说明每个run的运行结构，

在这个结构下，run被分为了若干个模块。只要定义清楚了每个模块的结构和参数，那么这个run就可以被唯一确定下来。所以，这里我们仅需要弄清楚每个文件夹的结构和simfile两个东西的作用就可以明确CarSim_Data文件夹的作用
2.1子文件夹，以Plot为例。

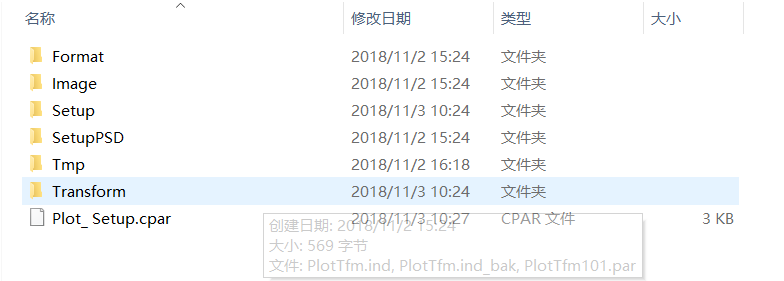

Plot下方有子文件夹，并且只有一层。

可以认为，这些子文件夹是划分plot不同属性的模块。再往下一层，

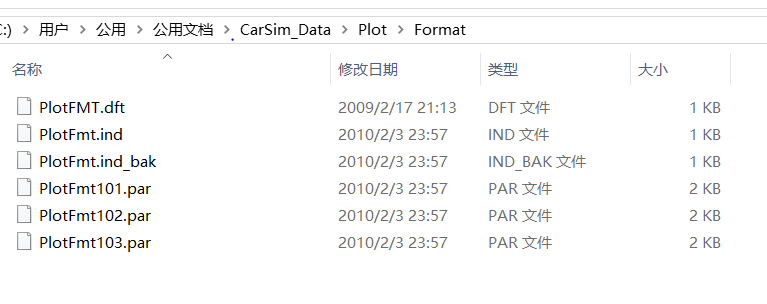

这个东西，可以理解为刻画Plot模块，Format特征的文件，其中101，102,103为可选的不同的模块。如果你在carsim程序中，新建了plot的类型，比方说使用你指定的参数绘制图像，则这里会生成新的文件。.ind文件，我的理解是最初时的文件，是你后面参考修改的基础。

2.2 simfile文件

3 比较特别的文件夹
run文件夹中的文件，存放了每个run的运行参数，和选择的模型结构。

4 文件类型
.par文件：每个设置的条件，例如Path设置中的Geometry条件，可以通过hold right click来查看该条件的存放位置。

5 总结
对Carim文件结构的基本理解有助于我们进行后续的联调，这里是我初步总结的结果，会有一定误差，后续如果有新的学习知识，会进行修改。也希望大家不吝赐教！
