在快速入门系列中，贯穿始终例子的道路模型是我们自定义map生成的，为了更接近实际又减少工作量，我们可以用OpenStreetMap来生成地图。

一、利用OpenStreetMap得到osm文件

官方提供了用命令行的方式获得osm文件，具体见如下链接：Downloading a Rectangular Area Using the command line

这里我们直接来到OpenStreetMap的官网：OpenStreetMap

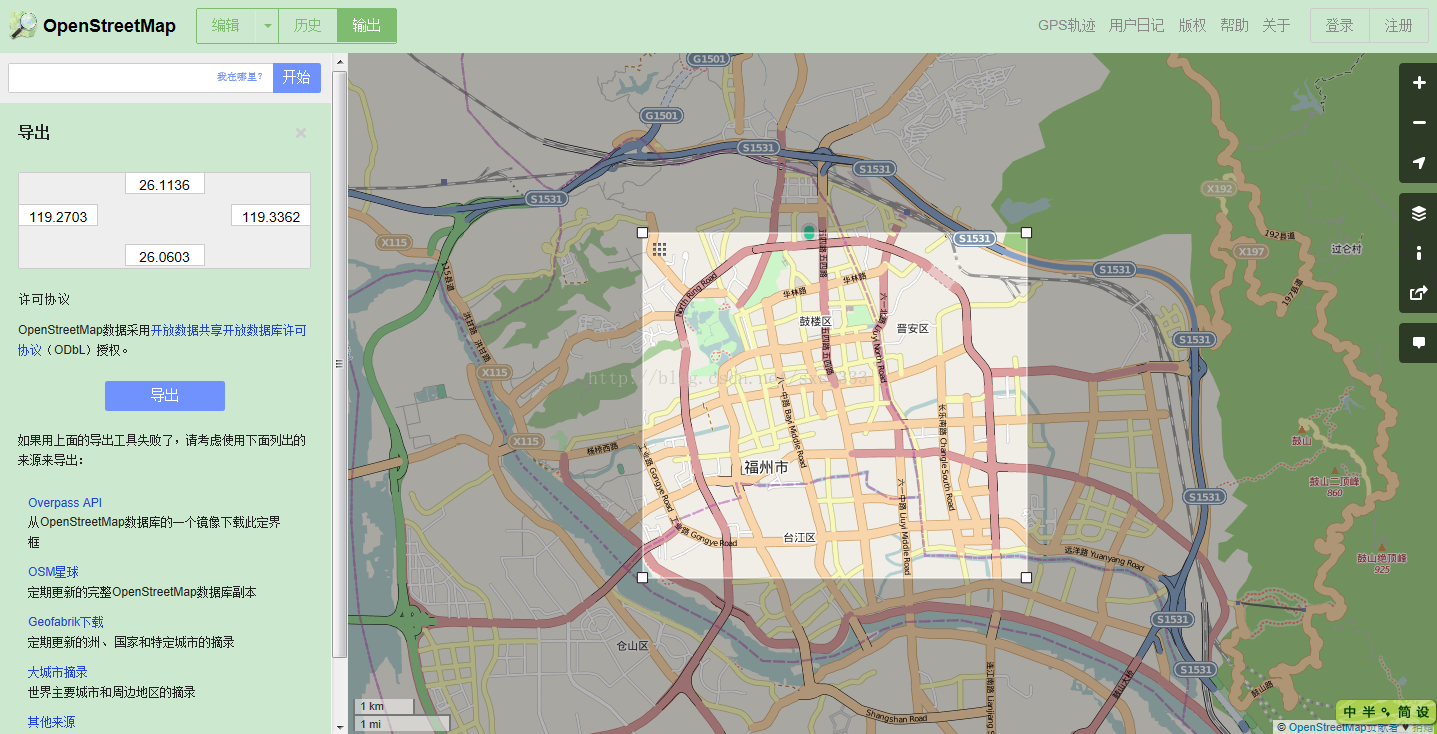

手动选择一个区域，输出osm文件。

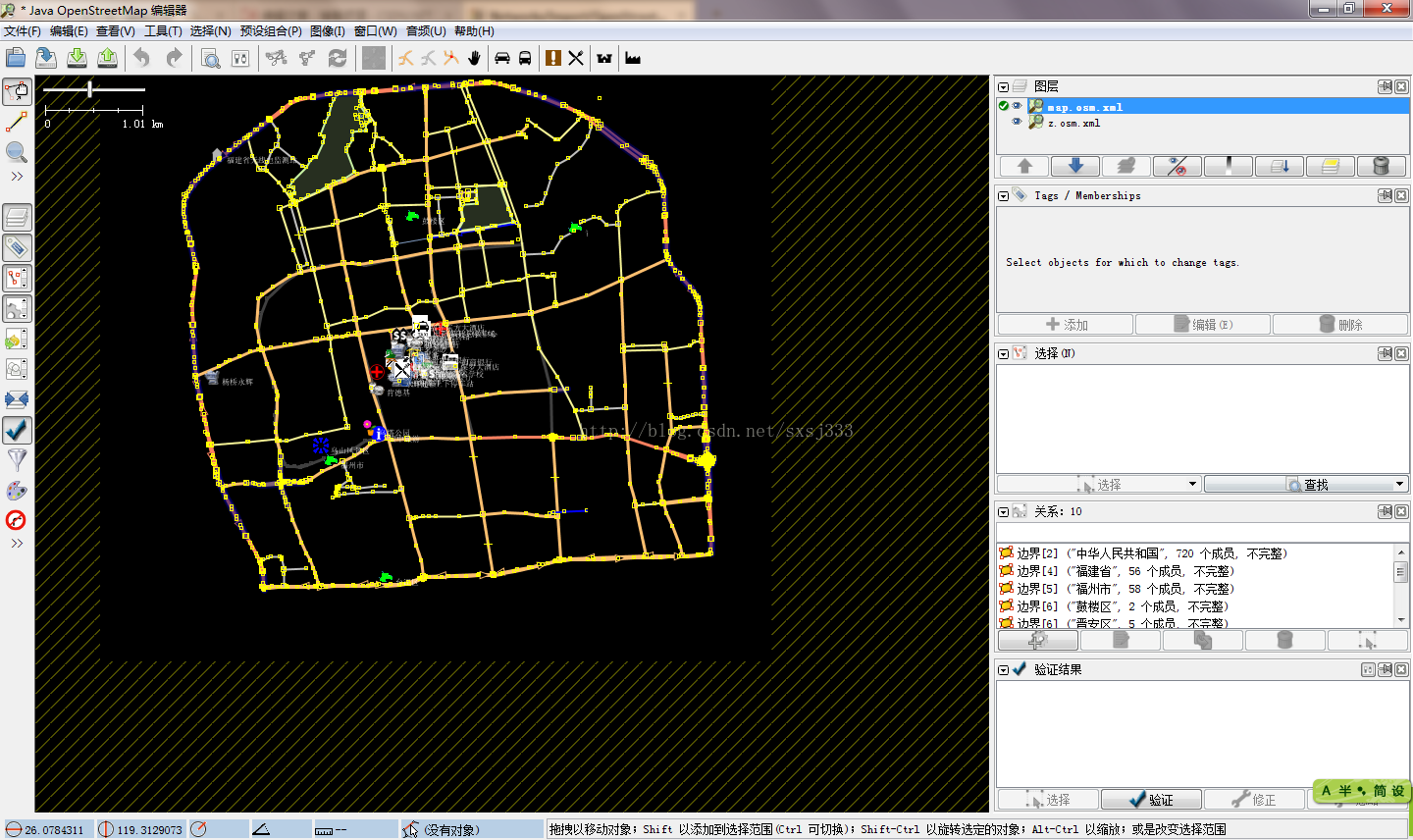

二、利用JOSM软件，根据自身需要进行微调

JOSM官网：http://josm.openstreetmap.de/

三、加入交通灯

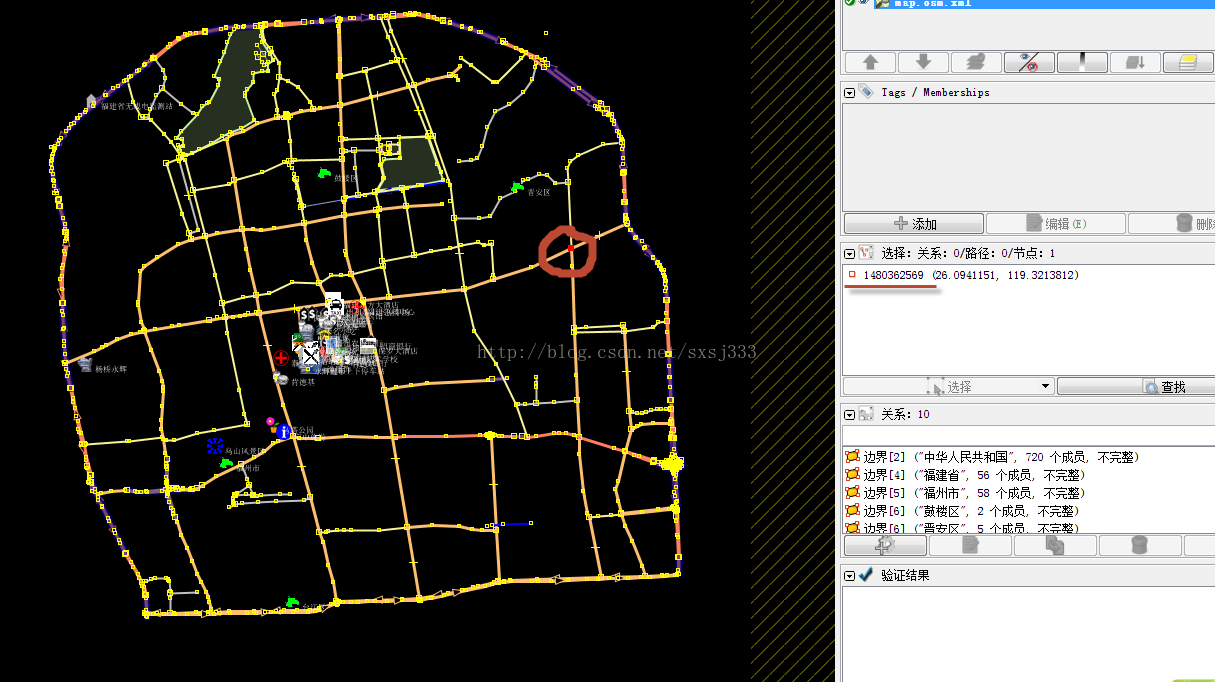

在JOSM中可以读到交通节点的id，点击交通灯所在位置，例如下图圈出的红点位置交通灯的id为1480362569

获取所有交通灯所在位置id后，编写tls-controlled-nodes.nod.xml文件

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
<nodes>
<node id="2305552583" type="traffic_light"/>
<node id="700709793" type="traffic_light"/>
<node id="2156292510" type="traffic_light"/>
<node id="1480362569" type="traffic_light"/>
<node id="700709810" type="traffic_light"/>
<node id="1480382895" type="traffic_light"/>
<node id="1480382720" type="traffic_light"/>
<node id="700709830" type="traffic_light"/>
<node id="700709776" type="traffic_light"/>
<node id="700709782" type="traffic_light"/>
<node id="1480382607" type="traffic_light"/>
<node id="1230462135" type="traffic_light"/>
<node id="1230462067" type="traffic_light"/>
<node id="2025035363" type="traffic_light"/>
<node id="2025035353" type="traffic_light"/>
<node id="667356834" type="traffic_light"/>
<node id="2025035359" type="traffic_light"/>
<node id="2024934554" type="traffic_light"/>
<node id="1480362632" type="traffic_light"/>
<node id="667356797" type="traffic_light"/>
<node id="1480382611" type="traffic_light"/>
<node id="1480362529" type="traffic_light"/>
<node id="868610539" type="traffic_light"/>
<node id="2305421779" type="traffic_light"/>
<node id="2305421769" type="traffic_light"/>
<node id="1477404082" type="traffic_light"/>
<node id="2305421783" type="traffic_light"/>
<node id="1477404020" type="traffic_light"/>
<node id="2025062497" type="traffic_light"/>
<node id="2025062397" type="traffic_light"/>
<node id="2305552331" type="traffic_light"/>
</nodes>

四、生成道路模型文件

首先将osm文件转换成sumo的道路模型文件：

复制代码

1
netconvert --osm-files map.osm.xml -o map.net.xml

在地图中加入交通灯：

复制代码

1
2
3
4
5
# 1. Import the OSM file to SUMO, discarding TLS information.
netconvert --osm-files map.osm.xml --output-file map-without-tls.net.xml --osm.discard-tls

# 2. Set traffic light information.
netconvert --sumo-net-file map-without-tls.net.xml --node-files tls-controlled-nodes.nod.xml --output-file map-with-tls.net.xml
