网络互连的设备

将网络互相连接起来要使用一些中间设备(或中间系统)，ISO的术语称之为中继(relay)系统。根据中继系统所在的层次，可以有以下五种中继系统：

(1)物理层中继系统，即转发器(repeater)，集线器（HUB）。

(2)数据链路层中继系统，即网桥 (bridge)，以太网交换机。

(3)网络层中继系统，即路由器(router)。

(4)网桥和路由器的混合物桥路器(brouter)。桥路器是一种兼有网桥和路由器的功能的产品。例如：路由交换机。

(5)在网络层以上的中继系统，即称为网关(gateway)。网关也有人称为网间连接器、信关或联网机。用网关连接两个不兼容的系统就要在高层进行协议的转换。例如：代理服务器,X.400网关。

各个网络之间的通信

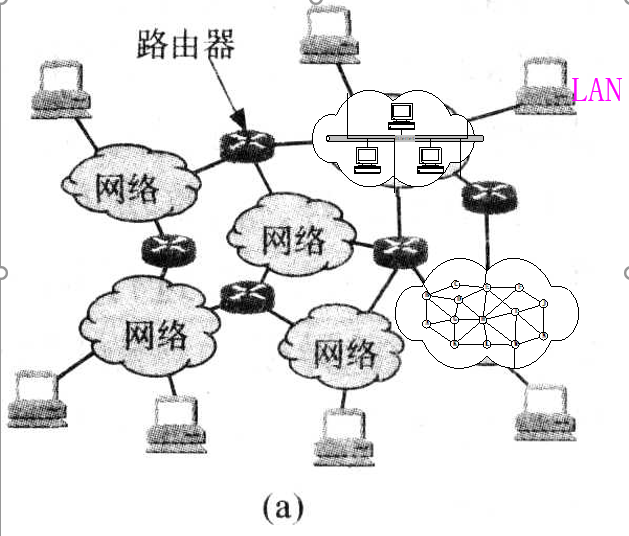

如图：分组转发（将信息分成几个包裹）根据的是IP地址的网络号。而每个网络都有一个网络号。

IP地址分类

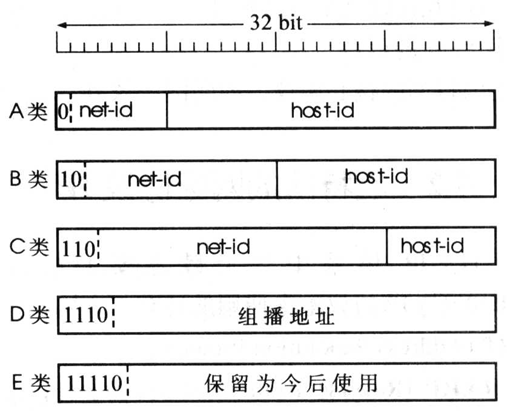

IP地址的五种类型：net-id—网络号；host-id——主机号
A类地址，一个字节作为网络号
B类地址，二个字节作为网络号
C类地址，三个字节作为网络号

转为10进制

A类地址的左边第一字节值: 1--127,例如 10.237.43.8

B类地址的左边第一字节值: 128-191,例如 128.37.143.38

C类地址的左边第一字节值: 192-223,例如 195.71.43.85

ps：ipv4采用的是32位，而ipv6是128位

附：

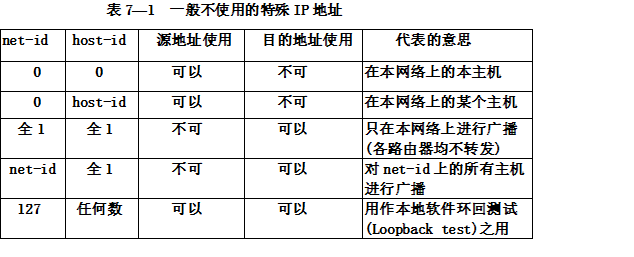

注意

给节点分配IP地址时：net-id所在字节（A类地址的左边第一字节，B类地址的左边2字节，C类地址的左边3字节）全0或全1都不可用。host-id全0，全1都不可用。

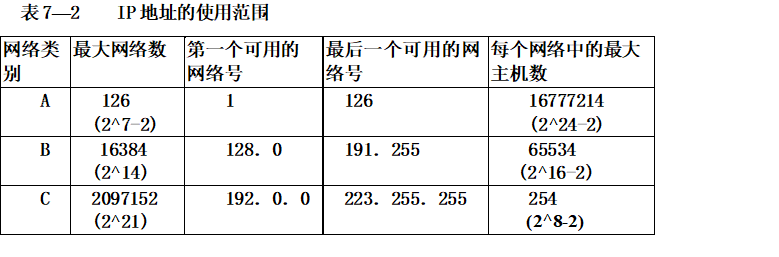

于是可得：
A之所以减去二，一个是全0，一个是127，因为127不能真正发布到网络上，只能本地机上做环回测试。
而B，C不用减去，由上图可得，它不可能全为0或一

IP地址具有的特点

(1) 当一个主机同时连接到两个网络上时，该主机就必须同时具有两个相应的IP地址，其网络号net-id是不同的。这种主机称为多接口主机(multihomed host)。

(2) 转发器或网桥连接起来的若干个局域网仍为一个网络，因此这些局域网都具有同样的网络号net-id。

(3) 在IP地址中，所有分配到网络号net-id的网络(不管是范围很小的局域网，还是覆盖很大地理范围的x.25广域网,FR广域网)都是平等的,见下页图,每个网络内的主机及路由器接口都在同一个网段内,具有相同的net-id。

(4) IP地址有时也可用来指明单个网络的地址－－主机号字段置为全零即可，类似于通配符，例如，
10．0．0．0，
175．89．0．0
201．123．56．0。

另外：

由上图可得该ip地址为一个C类地址
(1)与某个局域网相连接的计算机或路由器的IP地址中的网络号都必须是一样的。

(2)用网桥(它只在链路层工作)互连的局域网仍然是一个局域网。

(3)路由器总是具有两个或两个以上的IP地址。

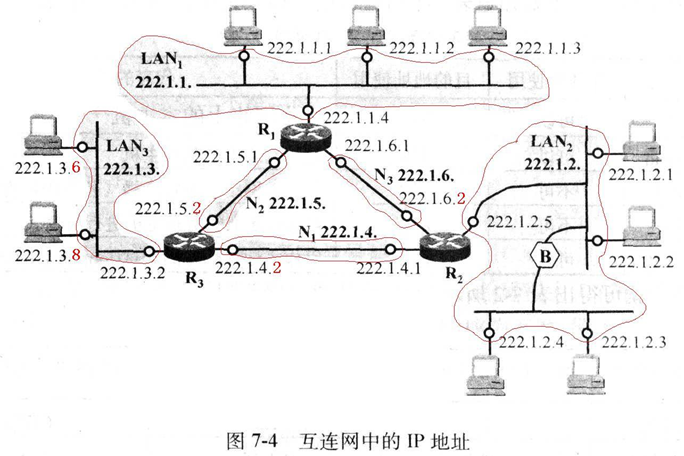

(4)当两个路由器直接相连时，这一段连线就构成了一种只包含一段线路的特殊“网络”(如图中的Nl，N2和N3)。之所以是“网络”是因为它有IP地址。

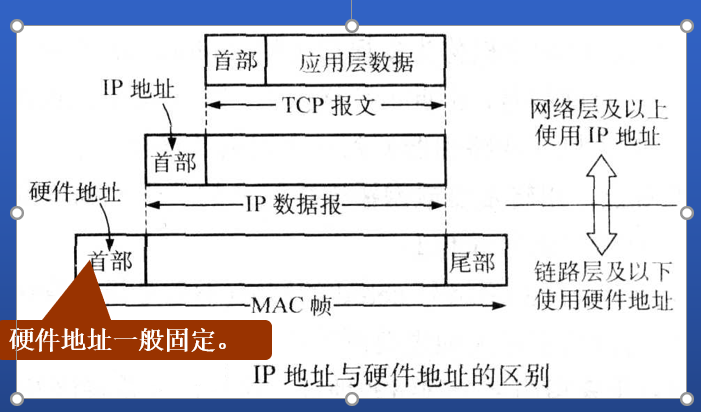

IP地址与硬件地址

硬件地址：指物理地址或MAC地址，MAC子层的地址。
IP地址：网络层地址。

从网络层到数据链路层

地址解析协议ARP和逆地址解析协议RARP

域名系统DNS(Domain Name System)地址的转换：
域名,例如www.intel.com，host-b
域名服务器，放有许多“主机名字–>IP地址”的映射表。

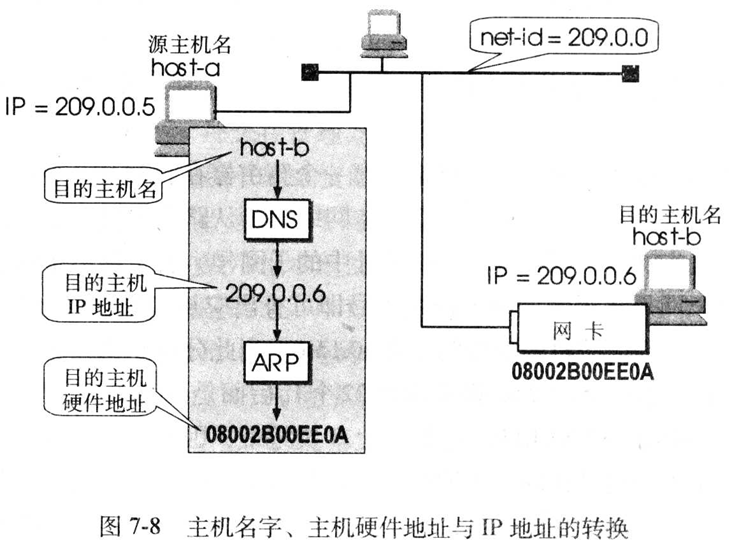

如图，设名字为host-a的主机要与名字为host-b的主机通信，通过DNS,从目的主机名字host-b得出其IP地址为209.0.0.6。应用层数据包的地址一般是域名，网络层只能放IP地址而不能放域名。

地址解析协议ARP过程：

IP地址—>硬件地址（MAC地址）的转换是由地址解析协议ARP（Address Resolution Protocol)来完成。
（1）每一个主机都有一个ARP高速缓存(ARP cache)，当主机A欲向本局域网上的主机B发送一个IP数据报时，先在其ARP高速缓存中查看有无主机B的IP地址。如有，就将对应硬件地址写入MAC帧。

（2）也有可能ARP cache（缓存表）中查不到主机B的IP地址。这可能是主机B才入网，也可能是主机A刚刚加电，其高速缓存还是空的。在这种情况下，主机A就自动运行ARP：

①ARP进程在本局域网上广播发送一个ARP请求分组，上面有主机B的IP地址。

②在本局域网上的所有主机上运行的ARP进程都收到此ARP请求分组。

③主机B在ARP请求分组中见到自己的IP地址，就向主机A发送一个ARP响应分组，上面写入自己的硬件地址。

④主机A收到主机B的ARP响应分组后，就在ARP高速缓存中写入主机B的IP地址到硬件地址的映射。

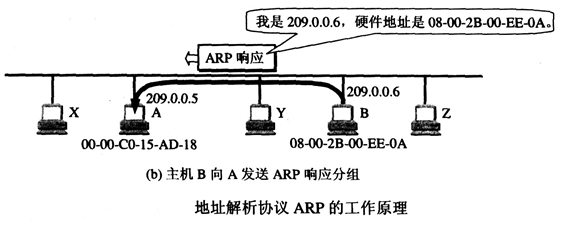

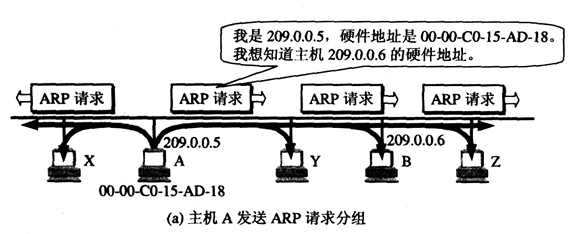

如图：A->B

B->A

逆地址解析协议RARP

MAC地址—>IP地址。
RARP使只知道自己硬件地址的主机能够知道其IP地址，这种主机往往是无盘工作站。这种无盘工作站一般只要
运行其ROM中的文件传送代码，就可用下行装载方法从局域网上其他主机得到所需的操作系统和TCP／IP通信软
件，但这些软件中并没有IP地址。无盘工作站要运行ROM中的RARP来获得其IP地址。RARP的工作过程大致如下。

（1）为了使RARP能工作，在局域网上至少有一个主机要充当RARP服务器，无盘工作站先向局域网发出RARP请求分组(在格式上
与ARP请求分组相似)，并在此分组中给出自己的硬件地址。

（2） RARP服务器有一个事先做好的从无盘工作站的硬件地址到IP地址的映射表，当收到RARP请求分组后，RARP服务器就从这
映射表查出该无盘工作站的IP地址。然后写入RARP响应分组，发回给无盘工作站。

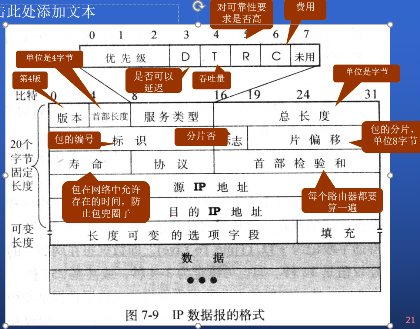

IP数据报格式

几个重要名词

首部长度（IHL）, 以4字节为单位。

服务类型

总长度（Total Length): 总长度指首部和数据之和的长度，单位为字节。

标识(Identification)，一般会给定

标志(flag)

MF(More Fragment),MF=1即表示后面“还有分片”的数据报

DF(Don‘t Fragment)，意思是“不能分片”

片偏移(Fragment Offset):以8个字节为偏移单位。

寿命(TTL)：寿命字段记为TTL(Time To Live)，最大255。

协议：UDP(17)，TCP(6)，ICMP(1)，GGP(3)，EGP(8)，IGP(9)，OSPF(89)，以及ISO的第四类运输协议TP4(29)。

首部检验和

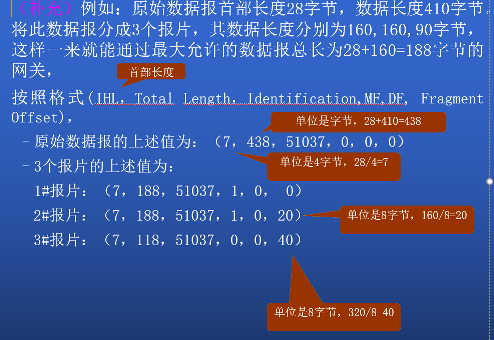

例子

IP层转发分组的流程

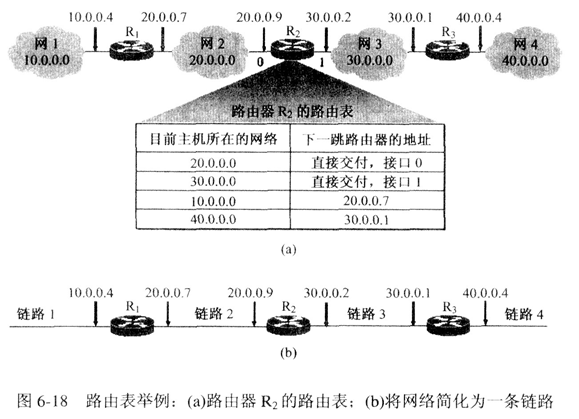

主机A，IP地址是20.2.2.2，位于网2内，其TCP/IP配置的缺省网关是20.0.0.9(即路由器R2）。

主机B，IP地址是40.4.4.4，位于网4内。

A向B发送一个IP数据报X，数据报X的目的地址是40.4.4.4，不在A所在的网2内，于是发给缺省网关R2。数据报X的目的地址40.4.4.4不变。

路由器R2查路由表，然后转发给路由器R3。数据报X的目的地址40.4.4.4不变。

路由器R3查路由表，直接发送给主机B。

路由器的IP层所执行的分组转发算法如下：

(1) 从数据报的首部提取目的站的IP地址D，得出目的网络地址为N。

(2) 若N就是与此路由器直接相连的某个网络地址，则直接交付；否则就是间接交付，执行(3)。

(3) 若路由表中有目的地址为D的特定主机路由，则传送给相应的下一跳路由器；否则，执行(4)。

(4) 若路由表中有到达网络N的路由，则将数据报传送给路由表中所指明的下一跳路由器；否则，执行(5)。

(5) 若路由表中有一个默认路由，则将数据报传送给路由表中所指明的默认路由器；否则，执行(6)。

(6) 报告转发分组出错（通过ICMP报文报错）。

例如：

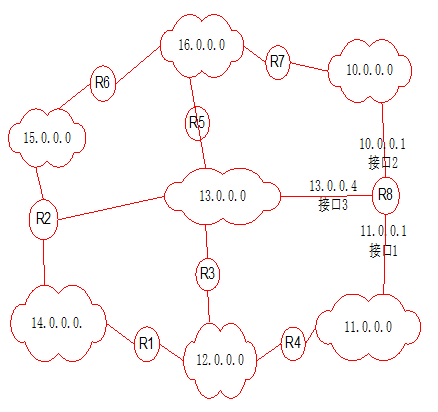

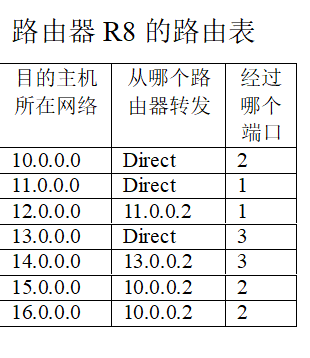

R8的数据报
其中：目的主机网路0.0.0.0为默认路由，找不到该转发的路由器时默认发送给该行指定的路由器。

下一篇将带来子网的划分
