1、数据链路层属于2层
2、传输单元：帧
帧格式：
802.3 有线网卡
802.11 无线网卡，无线路由器都支持802.11
802开头的都是国际标准，是由IEEE国际学术组织制定的标准
3、帧结构的构成：MAC子层（帧头）+上三层数据+FCS（帧尾）
数据帧的形成：5层应用层传出数据如：“Hello”，4层传输层的防火墙封装TCP/UDP头，3层网络层的路由器封装IP包头，2层数据链路层的网卡封装帧头和帧尾
MAC子层（帧头）构成：目标MAC地址（6字节），源MAC地址（6字节），类型（2字节），总的大小=6+6+2 = 14 字节
FCS（帧尾）：提供了一种错误检测机制，用来验证帧在传输过程中的完整性（4个字节）。
一个帧的容量是有限的：MTU值（最大传输单元），国内是1500字节，再加帧头+帧尾18个字节 =1518 字节就是帧的最大长度
MAC地址6字节如何算出来的？网卡的MAC地址就是16进制，由12位组成如：A3-CE-C9-11-AA-39
占用内容大小计算方法：一个16进制占4bit（比特），8bit = 1Byte（字节），而MAC地址的是由12位组成，所以大小为：12 * 4 = 48 bit，转为字节单位： 48 / 8 = 6 个字节
类型：
- 0x0800：IP协议
- 0x0806：ARP协议
- 0x 代表16进制
类型字段的作用：识别上层协议，为上层提供服务
ARP协议的主要功能：是将IP地址解析为MAC地址
ip协议的主要作用：能使连接到网上的所有计算机网络实现相互通信的一套规则，规定了计算机在因特网上进行通信时应当遵守的规则。任何厂家生产的计算机系统，只要遵守IP协议就可以与因特网互连互通

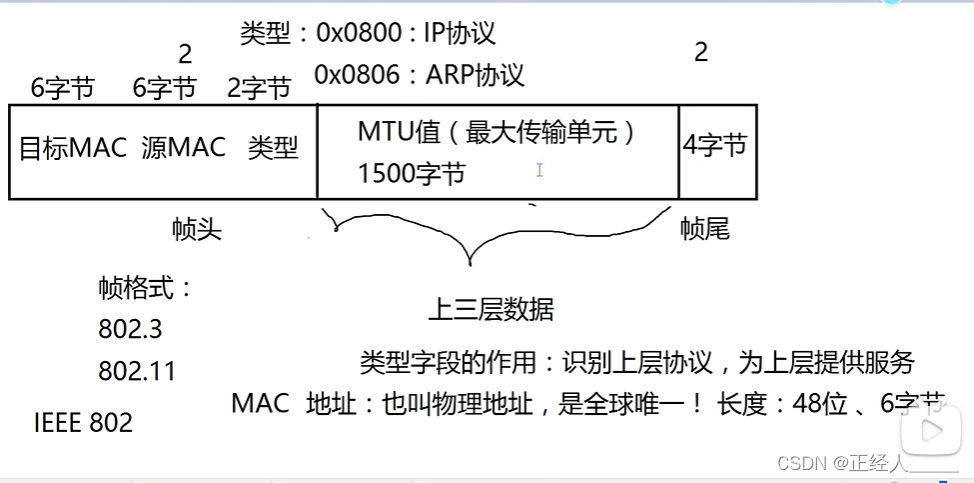

图示：

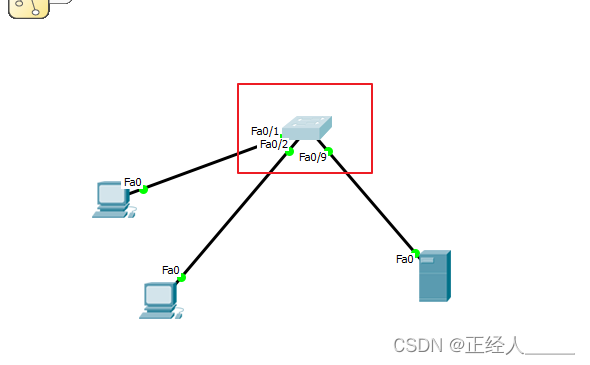

4、 工作在数据链路层的设备：交换机/网卡
交换机的作用：交换机是根据MAC地址转发数据
网卡的作用：生成帧（就是加帧同和帧尾）
5、交换机的工作原理：
设：当同一局域网下的两台PC进行通信
信息发送到目标的过程：
1）如：MAC地址为AA的PC向DD发送“Hello a”,会从应用层一路往下直到数据链路层，数据链路层的网卡会给数据包（报文）封装帧头和帧尾，形成数据帧，然后把数据继续传。
MAC地址表，记录物理端口和MAC地址的对应关系
2）当数据帧到达交换机的时候：交换机不需要把帧解封装只读取数据帧中的帧头和帧尾，解析完成后就能知道源MAC地址（发送消息PC的MAC）、目标MAC地址（接收消息的PC）和发消息的PC所在的端口（物理端口，如F0/1）,然后交换机就完成机生第一次学习学习源MAC地址（一台新的交换机）生成MAC地址表，如果表已经存在那就将记录添加进去（记录物理端口和源MAC地址的对应关系如：AA （源MAC） F0/1（所在的端口））然后交换机根据帧的信息（目标MAC地址DD）转发。
3）转发过程：交换机会先从MAC地址表中寻找，如没找到交换机会把帧除了帧进来的端口都进行广播，连接了这台交换机的设备都会收到这条广播，如：MAC地址为BB的PC也收到了，这时BB的网卡就会判断这个的帧的帧头里面的目标MAC地址是给我的？不是，就不会继续解封装不继续往上送，干掉。直到DD这台PC收到就会进行解封装操作，得到AA发来的数据“Hello a”，这一过程中可能在当前交换机（1）的端口都找不到DD，这时就会找和当前交换机连接的交换机（2），交换机（2）也会继续交换机（1）的过程，生成MAC地址表，进行广播寻找，直到找到DD这台PC进行解封装操作，得到AA发来的数据“Hello a”。这里需要注意的是：交换机（2）生成的MAC地址表的端口号是他自己的端口号，也就是交换机1进入交换机2的端口号，如：交换机1是从交换机2的F0/2端口进来的那地址表就是：AA （源MAC） F0/2（所在的端口）。
在整个过程中交换机就干了两件事请：
- 这个帧来源那台PC的MAC地址，我需不需要学习生成MAC地址表
- 这个帧要去哪，我的MAC地址表有没有记录了，没有广播寻找

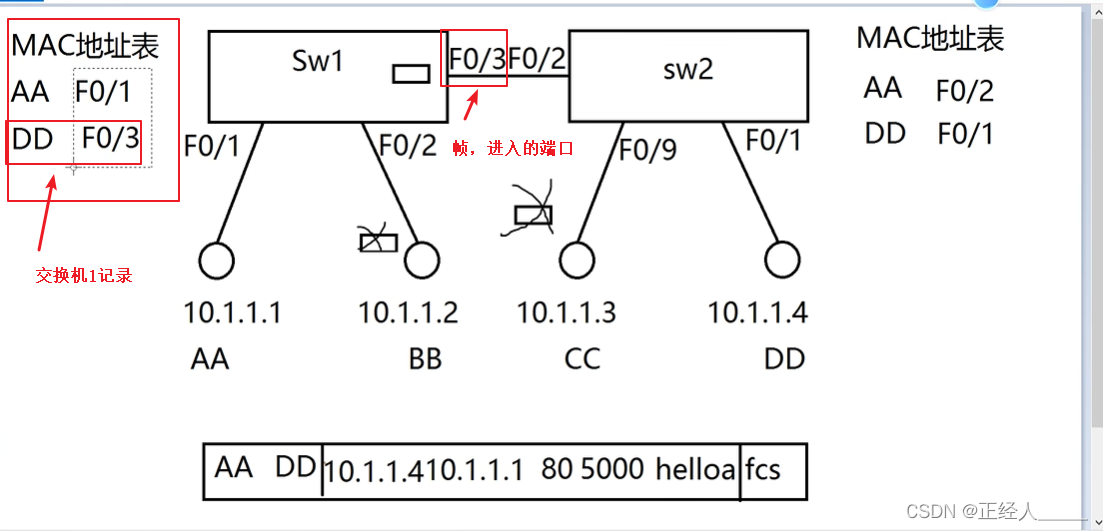

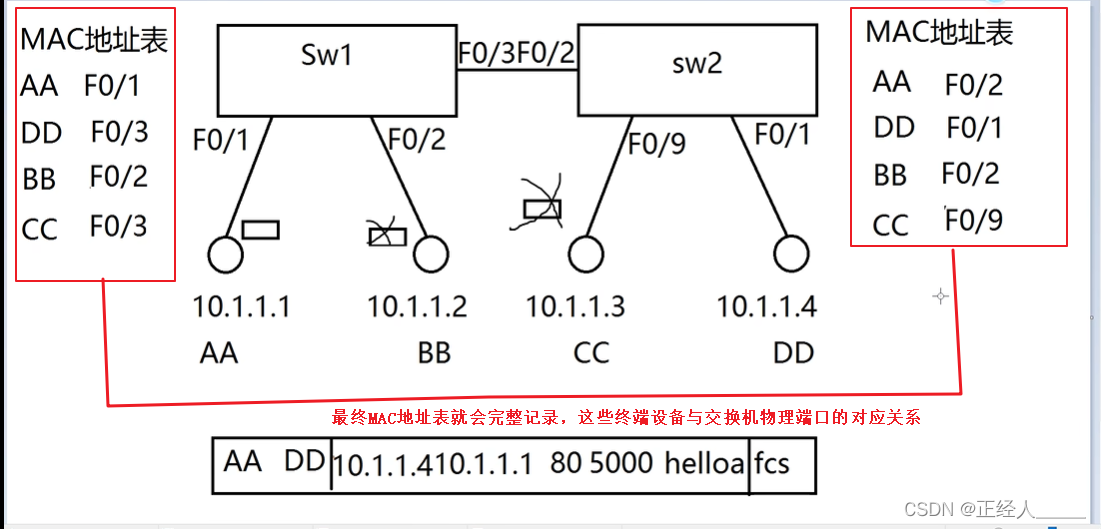

可参考下图：

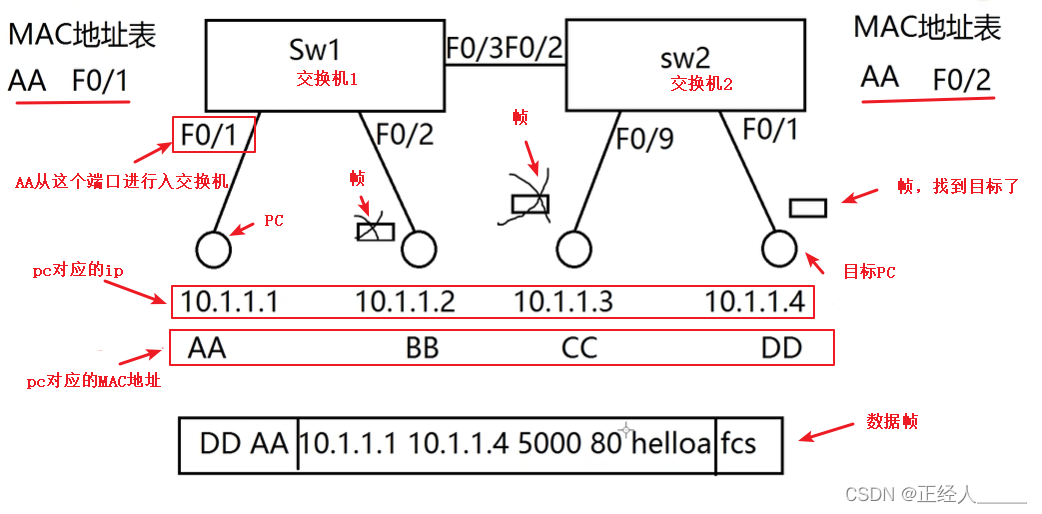

目标pc收到信息后会进行响应回包过程如下：

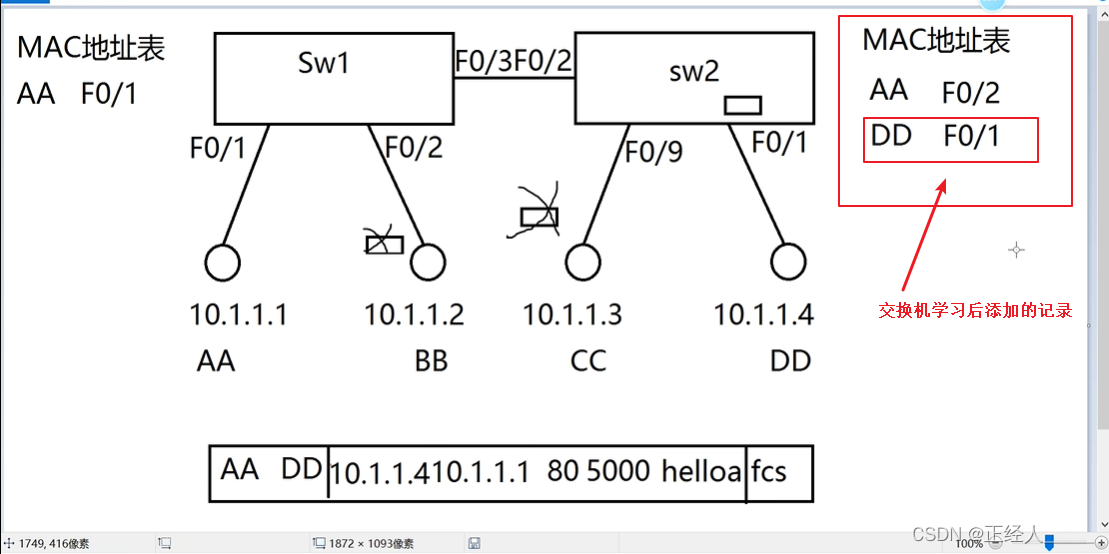

1）这时是开始的目标MAC地址为DD的PC给AA回包， 所以源MAC地址就变成了DD，目标MAC地址就成了AA，DD向AA回包过程中交换机（2）也会进行学习，对源MAC地址进行学习，因为之前交换机已经创建MAC地址表，所以现在是向MAC地址表添加，记录物理端口和源MAC地址的对应关系参照下图就是添加记录：DD（源MAC） F0/1（所在的端口）
2）向MAC地址表添加完记录后，交换机就会安照DD提交的数据帧里面帧头包含的目标MAC地址（AA）进行转发数据，交换机就会找MAC地址为AA的PC在哪里？交换机转发数据的唯一依据就是自己的MAC地址表，恰好有记录目标地址AA与物理端口（F0/2）的对应关系，所以这里不需要广播寻找，直接单播把数据帧发送到AA对应的F0/2物理端口，这是数据帧就来到了交换机（1），交换机（1）就会查看帧头内的源MAC地址，你是谁发送过来的呀？目标PC的MAC地址是谁呀？这时交换机（1）就会发现，自己的MAC地址表没有关于源MAC地址为DD的记录，所以交换机（1）再次学习源MAC地址DD然后添加进自己的地址表内：DD（源MAC） F0/3（所在的端口）
3）到这里可能会疑惑，DD对应数据帧不是从交换机（2）的F0/1端口的PC发出来的？为啥记录在交换机（1）的MAC地址表里面就是 F0/3？因为交换机只管数据从自己的那个端口传进来的，不会管，最开始是从那个交换机端口发出的，（简单理解就是：交换机的MAC地址表，只会记录自己的端口，而且只会学习记录源MAC地址，不学习目标地址）
4）交换机（1）学习完之后，就会找你的数据帧内对应的目标MAC地址我的表里面有没有啊？恰好有记录目标地址AA与物理端口（F0/1）的对应关系，然后交换机（1）会把数据帧，通过单播的形式转发给AA也就是IP地址为10.1.1.1的PC，这时该PC就能都到数据帧了
如果已经某台PC对应的MAC地址已存在，交换机的MAC地址表内记录了，那么把这根网线拔掉对应的记录会默认在300s后消失，如果在这300s内把网线插到另一台PC上，那对应的表记录会立即更新，如：A对应的物理端口是F0/1，把B对应的物理端口是F0/2，拔出换给A，最后A的记录是F0/2（就是同一个MAC地址出现了不同的端口，表中该记录会立即更新到目前的状态）
注意：这里讲的过程在现实中交换机都是自动完成的，而且都是电脑连接交换机之后开机就自动完成了， 因为电脑一开机就会发送DHCP Discovery（发现）广播包（目的：寻求服务器），这时就会被交换机的MAC地址表记录下来，之后就很少会使用广播寻找，都使用单播，除非，目标是表里没有的，交换机不知道，才会再次广播。
工作原理总结：
收到一个数据帧后：
1）首先学习帧中的源MAC地址来形成MAC地址表：
- 如MAC地址表已经存在，那就查询该源MAC地址在表示是否已经记录，如MAC地址表中已经存在有关与该源MAC地址的记录，且完全相同，那不作操作，如不相同，更新表中该条记录
- 如MAC地址表不存在，学习帧中的源MAC地址来形成MAC地址表
2）然后检查帧中的目标MAC地址，并匹配MAC地址表：
- 如表中有匹配项，则单播转发
- 如表中无匹配项，则除接受端口外广播转发帧
3）MAC地址表的老化时间默认是300s（可修改）
6、 交换机的端口：
- E 10Mb
- F 100Mb
- G 1000Mb
- Te 10000Mb
F0/1
- 0 模块号
- 1 接口号
接口速率自适应：1000/100/10M自适应
速率工作模式可以为10,100,1000任何一种状态
端口状态：up/down（开启/关闭）
接口/端口状态含义：
| 物理层状态（1层） | 数据链路层状态（2层） | 含义 |
| up | up | 成功：物理层的网线插上了，数据链路层的交换机之类的也匹配成功 |
| down | down | 没插网线 |
| up | down | 物理层的网线插上了，数据链路层没匹配成功 |
| administratively down | down | 物理层的接口被人工关闭了（命令：shutdown 关闭 no shutdown 开启） |
down的3中可能：
- 人工down掉
- 速率不匹配
- 双工模式不匹配
双工模式：单工、半双工、全双工
单工：单向通信（如BB机、收音机）
半双工：虽然能双向通信，但不能同时（如：你说我听或你说我听，但是不能同时说话）
全双工：能同时双向通信（如：现在手机打电话）
接口的默认状态：
- 2层接口（如：交换机）默认已开启ou
- 3层接口（如：路由器）默认都是管理down（人工shutdown）
7、交换机的5大基本工作模式及命令（思科）
第一次配置网络设备，需要使用console线，一头连接需要配置网络设备，一头连接PC
在PC需要使用“超级终端”或其他软件
1）用户模式：Switch>
可以查看交换机的基本简单，且不能做任何修改配置！

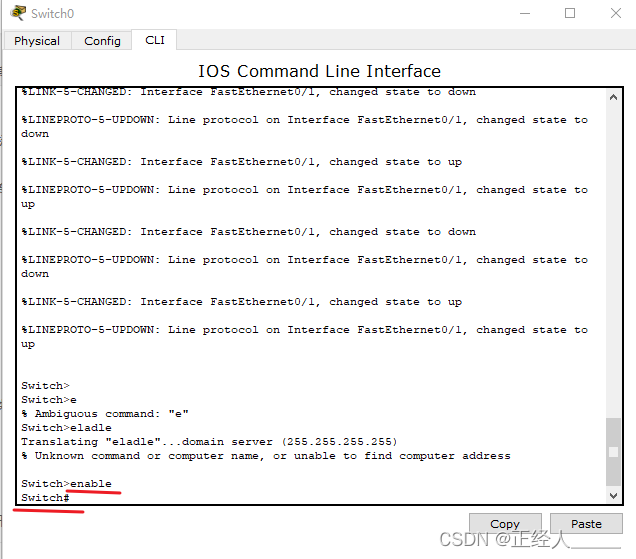

2）特权模式：Switch#
进入特权模式命令：
Switch>enable # 缩写：en
可以查看所有配置，不能修改配置，但可以做测试、保存、初始化等操作

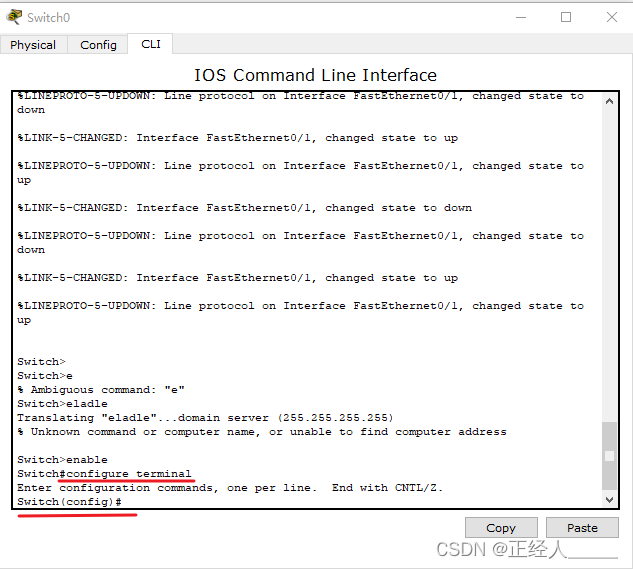

3）全局配置模式：Switch(config)#
进入命令：
Switch#configure terminal # 缩写：conf t
默认不能查看配置，但可以修改配置，且全局生效

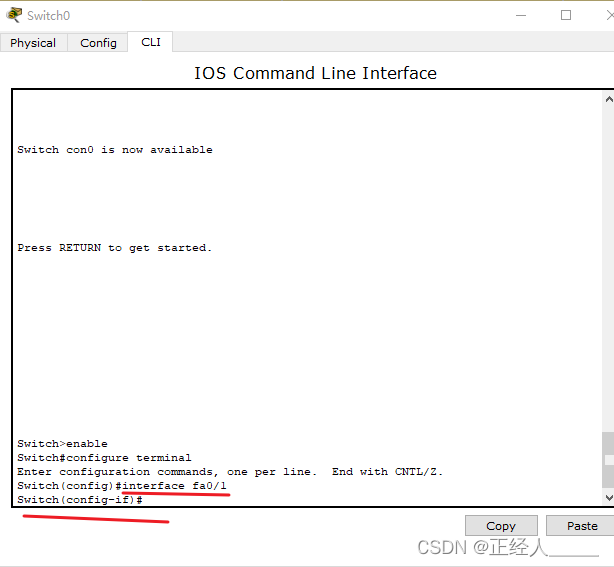

4）接口配置模式：Switch(config-if)#
命令：
Switch(config)#interface 接口名（如：fa0/1） # 缩写：int f0/1
默认不能查看配置，但可以修改配置，且对该接口生效

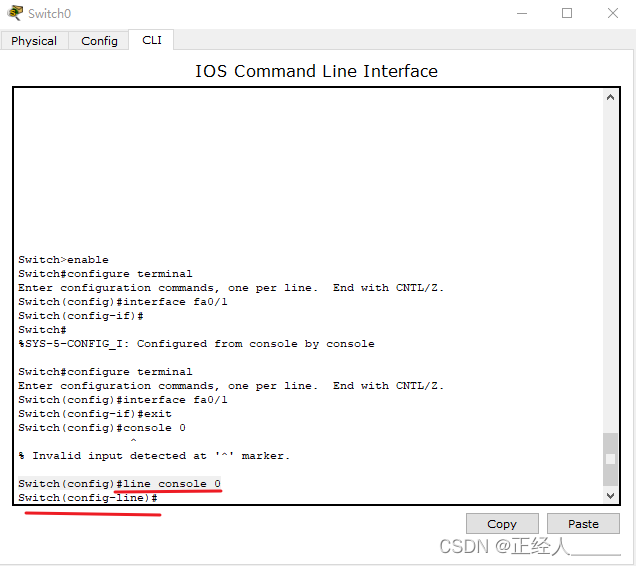

5）console口/线/控制台配置模式
进入命令：
Switch(config)#line console 0 # 缩写：line co 0
默认不能查看配置，但可以修改配置，且对console口生效
8、其他命令
exit # 退到上一级
end # 直接退到特权模式
9、快捷键
ctrl + u # 光标前面的字符全部删除
ctrl + a # 快速定位光标到行首
ctrl + e # 快速定位光标到行尾
10、设置交换机名
line co 0 # 进入console 口控制模式
hostname 名称（如：sw-gz-01-04）# 修改交换机名称）
缩写：ho 名称
注意：要进入 console 口需要从全局配置模式下输入命令进入，要进入全局配置模式下就要从特权模式进入
11、给用户模式设置密码
line co 0 # 进入console 口控制模式
password 密码
login # 下次进入交换机的用户模式时需要登录验证

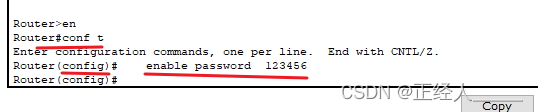

12、给特权模式设置密码
conf t # 进入全局配置模式
enable password 密码（明文）
enable secret 密码 （密文：在配置文件内是以哈希值的形式保存）
13、重启交换机
en # 进入特权模式
reload # 重启交换机，会询问是否确定重新加载，会车就好，重启之后之前的配置都会消失
14、running-config 文件
在内存中存在一个文件：running-config 里面存储了我们对交换机所有的配置
第一次开机，系统会在内存中自动创建一个干净的 running-config 文件
15、保存配置
建议：每配置一些设置就保存一下配置
en # 进入特权模式
copy running-config startup-config # 把内存中的running-config文件复制到交换机的内置硬盘，并改名为startup-config
或
write 缩写：wr
16、交换机开机动作：
先从硬盘好查找startup-config文件是否存在
- 如果不存在，就会在内存中创建新的running-config文件
- 如果存在，则复制startup-config文件到内存中并改名为running-config
17、查看running-config配置文件
en # 进入特权模式
show running-config 简写：sh run
show startup-config # 查看硬盘中的startup-config配置文件
18、把交换机恢复出厂设置
en # 进入特权模式
erase startup-config # 重置硬盘的startup-config配置文件
19、查看MAC地址表
en # 进入特权模式
show mac-address-table # 在软件上没有真实机哪么智能，MAC地址表要在软件上手动ping另一台pc才会生成

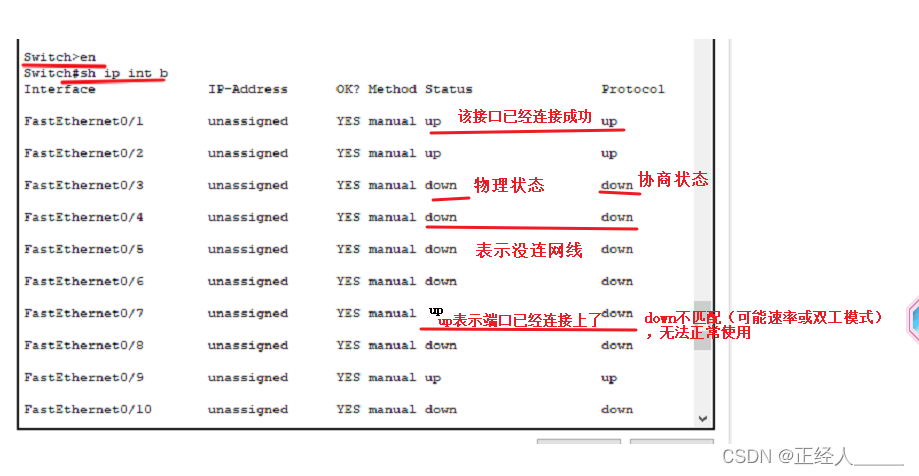

20、查看当前交换机接口状态列表
en # 进入特权模式
show ip int brief # 缩写： sh ip int b
端口状态：up/down down表示端口处于关闭状态，up则是打开状态
down的3中可能：
- 人工down掉
- 速率不匹配
- 双工模式不匹配

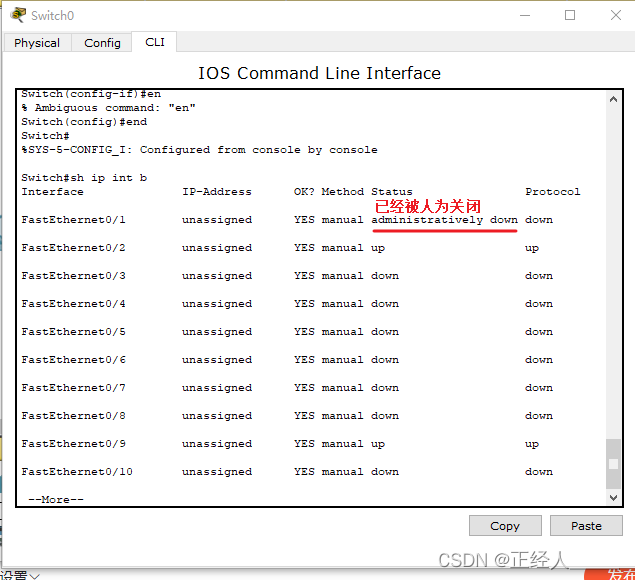

21、人工物理down/up掉端口
conf t # 进入全局配置模式
int f0/1 # 进入要down掉的端口 f0/1
shutdown # 关闭端口
no shutdown # 开启端口 缩写：no shut

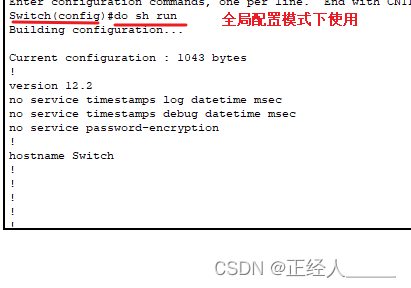

22、do的用法
其他模式加do空格可以强制使用特权模式下的命令
之前的使用方法例：
1）查看running-config配置文件
en # 进入特权模式
sh run # 查看
2）查看当前交换机接口状态列表
en # 进入特权模式
sh ip int b
3）查看MAC地址表
en # 进入特权模式
show mac-address-table
4）把交换机恢复出厂设置
en # 进入特权模式
erase startup-config # 重置硬盘的startup-config配置文件
5）保存配置
en # 进入特权模式
copy running-config startup-config
之前都是要进入特权模式才能使用，这就显的很呆，频繁在切换模式，以后再其他模式在要使用特权命令方法：在特权模式命令前面加上do （普通模式除外，do 是无法使用tab键补全命令的 ）

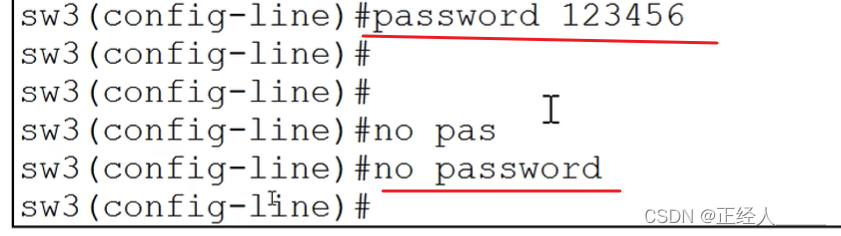

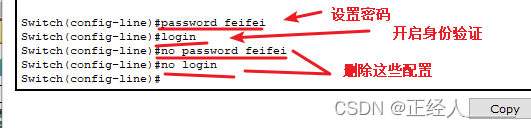

23、删除配置
1）在哪个模式下配置的，就在哪里删除
2）命令前加no空格
3）原命令中有参数，并且具有唯一性，删除时不需要加参数
如：

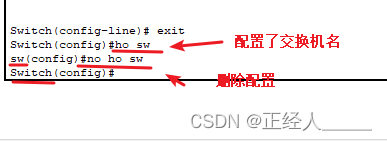

配置交换机名： conf t
hostname sw1
删除： conf t
no hostname
24、为3层端口配置IP（3层交换机/路由器）
路由器的模式和命令和交换机的差不多
int 接口名（如：fa0/0）# 进入要配置的端口
ip add IP地址 子网掩码 （如：ip add 10.1.1.254 255.255.255.0）
no shut #开启端口

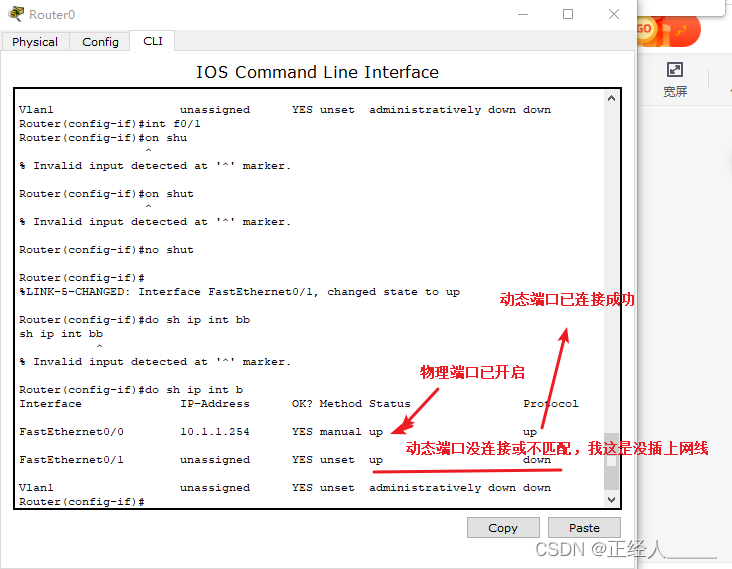

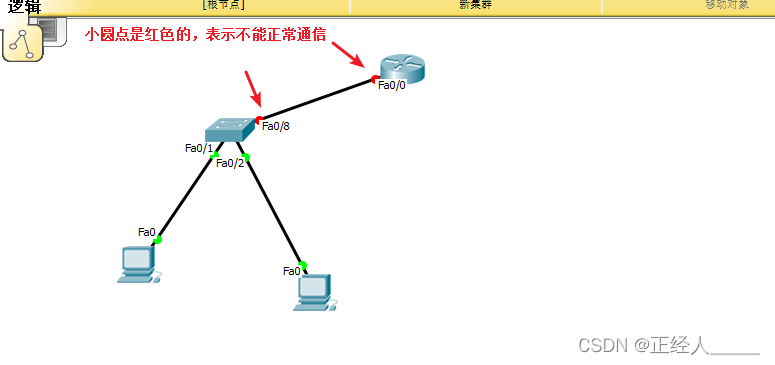

当使用路由器连接交换机的时候，会发现连接提示灯是红色，那是因为路由器的端口默认是关闭状态，不同于交换机默认是开启状态

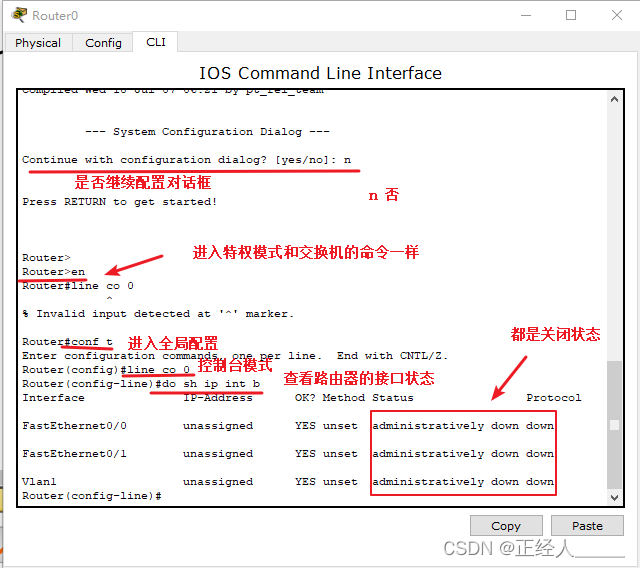

1）查看路由器的接口状态（特权模式：sh ip int b 其他模式：do sh ip int b）

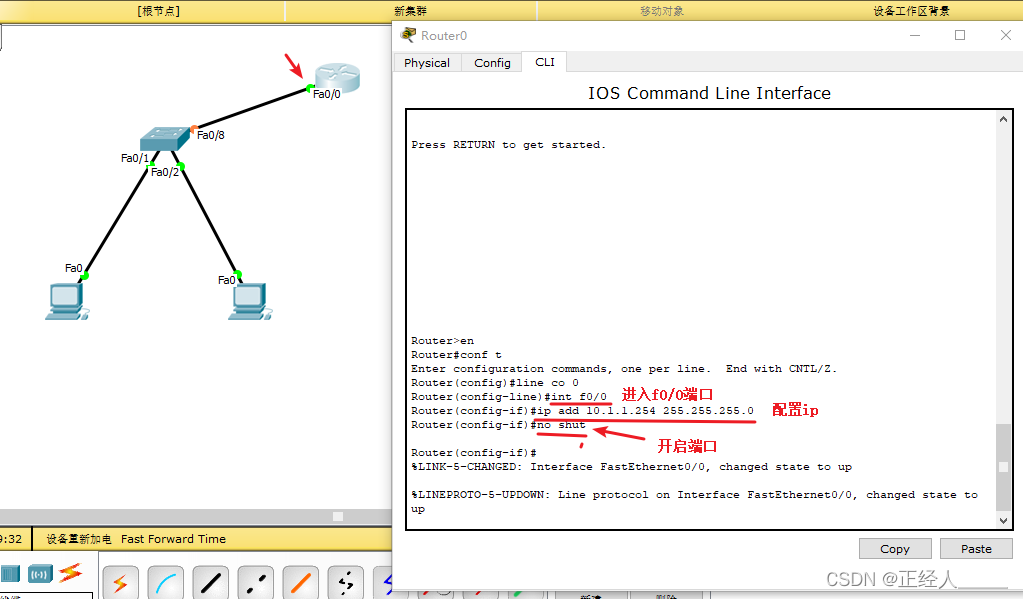

2）给路由器配置IP地址和子网掩码，然后开启端口
25、打开路由器的23端口，让PC可以远程控制

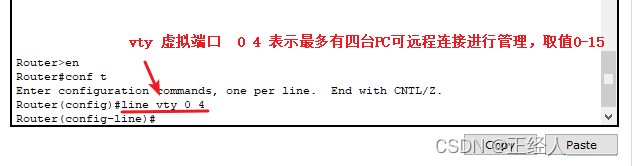

1）打开路由器的23端口
conf t # 进入全局配置模式
line vty 0 4 # 表示开启4台虚拟终端，最多只能4个人可以控制，取值0-15，如果只写一个0表示只有一人可以控制
，
2）开启登录验证并设置远程登录密码：为了安全起见，给该端口设置身份验证，以后别人要通过连接该端口远程控制路由器，就需要输入密码
password 密码
login # 开启登录验证

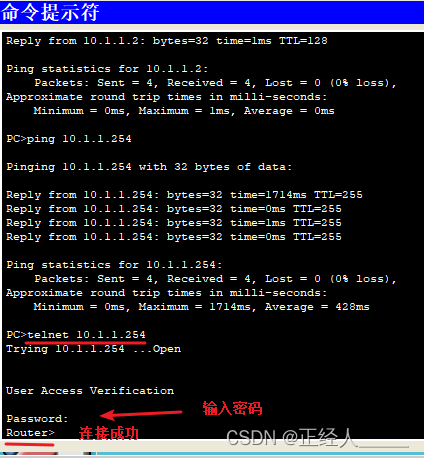

3）使用PC连接路由器进行远程管理
连接命令：telnet 10.1.1.254（路由器的ip）

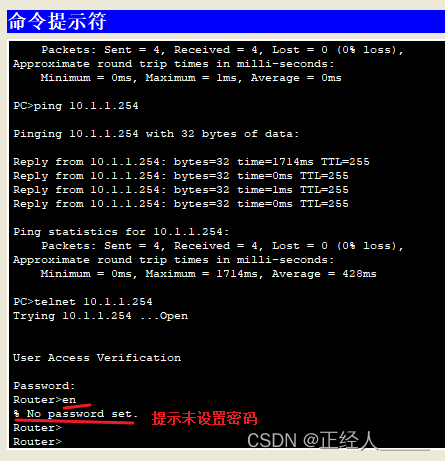

注意：如果是在远程控制模式下要进入特权模式，且路由器的特权模式没有设置密码，会报错提示“未设置密码”，解决方法：设置路由器特权密码，远程连接时通过密码进入
去设置路由器特权密码（如果是现实中需要拿console线插到路由器进行设置）
conf t # 进入全局配置模式
enable password 密码（明文）
enable secret 密码 （密文：在配置文件内是以哈希值的形式保存）
两种设设置密码方式选一种就行

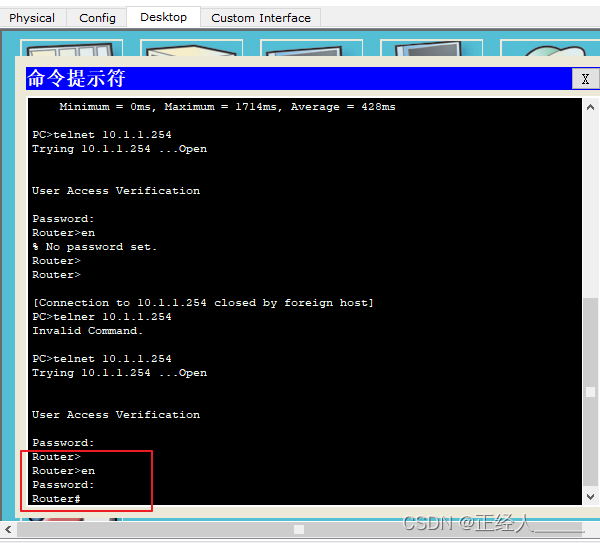

重新从PC上进入路由器的特权模式
4）ssh的方式连接路由器的22端口，实现远程管理
因为使用telnet链接23端口，不安全容易被人截获，为了安全起见不使用23端口，使用ssh连接过程都是加密的
conf t # 进入全局配置模式
line vty 0 4 # 这条命令默认开启23端口
transport input ssh # 开启指定的端口，可选参数：ssh（22）telnet （23）all（23和22）none（不开启）
ip domain-n xx.com # 为路由器起个域名，最后的 xx.com和公司的域名没关系，随便写就行

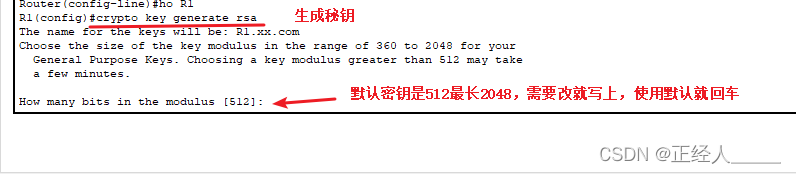

crypto key generate rsa # 生成秘钥，执行这条命令的前提是有自定义域名和路由器名

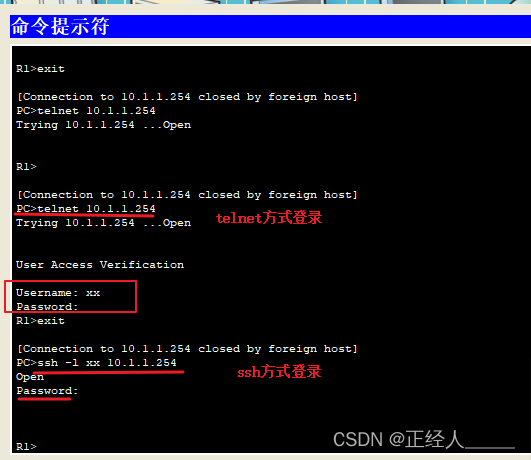

5）最后使用pc利用ssh方式连接路由器的22端口
ssh -l 路由器名称 路由器ip # 如：ssh -l R1 10.1.1.254
如何现实中的路由器使用上面的命令连接不上，可以试试：ssh R1@10.1.1.254
6）完善登录流程，让PC需要输入用户名 + 密码进行登录
上面的登录时的身份验证，还是有缺点，用户名都是使用交换机名的，没有和个人绑定的
conf t # 进入全局配置模式
line vty 0 4 # 开启远程连接
no login # 关闭之前的身份验证
login local # 这条命令需要执行 line vty命令成功才能配置login 开启身份验证，local 使用本地的数据库进行身份验证
username 用户名 password 密码 # 往数据库添加信息
可以使用 do sh run 查看本地运行配置文件，看命令有没有配置成功
以后远程登录管理路由器，无论是使用telnet 或者 ssh 登录都需要用户名和密码，并且每配置一条命令，日志文件都有记录是谁配置的
26、为交换机配置管理IP
conf t # 进入全局配置模式
int vlan 1 # 进入虚拟接口1
ip add ip地址 子网掩码
no shut # 开启接口

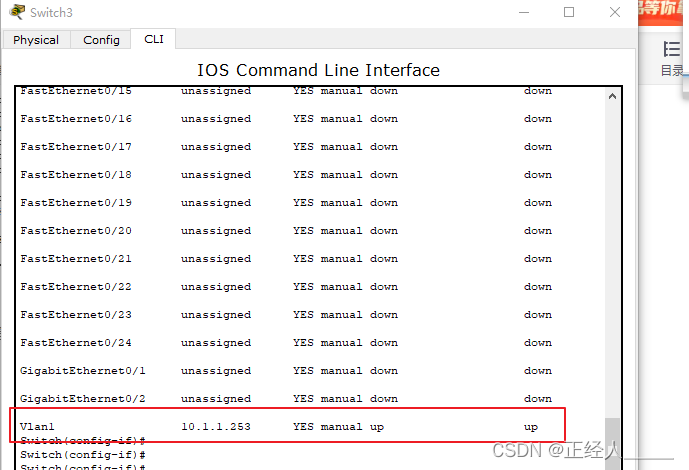

可以查看交换机的接口状态验证一下：do sh ip int b
27、为交换机开启23端口，使PC可以远程连接
交换机配置了IP后交换机一样可以像上面写的路由器一样可以被远程管理，命令一样，先用PC使用ping 交换机IP # 看两个能否连通
conf t # 进入全局配置模式
line vty 0 4 # 开启远程连接
no login # 关闭之前的身份验证
login local # 这条命令需要执行 line vty命令成功才能配置login 开启身份验证，local 使用本地的数据库进行身份验证
username 用户名 password 密码 # 往数据库添加信息
连接命令：telnet 10.1.1.253（交换机的ip）
之后就是输入登录交换机的登录密码

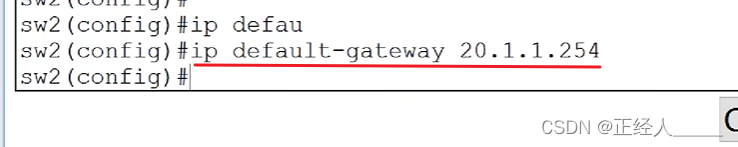

28、为交换机配置默认网关
目的：可被跨网段管理
如：10.1.1.0的网段的PC，要管理处于20.1.1.0网段的交换机
conf t # 进入全局配置模式
ip default-gateway 20.1.1.254（交换机所在的路由器IP地址）
29、关闭自动解析功能
目的：有时输错命令，要等很久才能在输入，应该一直在解析还解析不了
conf t
no ip domain-lookup
