概述

一、简介

Spring Cloud Hystrix Dashboard是一个可以监控HystrixCommand的可视化图形界面，由于某种原因，如网络延迟、服务故障等，这时候可以借助dashboard提供的可视化界面监控各个Hystrix执行的成功率、调用成功数、失败数量、最近十分钟的流量图等等，根据这些数据我们就可以进行错误排查以及进行服务的优化等。Hystrix Dashboard只能对单个服务进行监控，实际项目中，服务通常集群部署，这时候可以借助Turbine进行多个服务的监控。

二、准备工程

hystrix-server:eureka服务注册中心，端口1111，本文不做介绍

hystrix-dashboard1:进行hystrix监控的服务1 端口3333

hystrix-dashboard2:进行hystrix监控的服务2 端口5555

hystrix-turbine:turbine集群监控项目端口4444

接下来先讲讲单个服务的监控：

三、新建hystrix-dashboard1项目

pom.xml

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
	<modelVersion>4.0.0</modelVersion>

	<groupId>com.springcloud.wsh</groupId>
	<artifactId>springcloud_hystrix_dashboard</artifactId>
	<version>0.0.1-SNAPSHOT</version>
	<packaging>jar</packaging>

	<name>springcloud_hystrix_dashboard</name>
	<description>Spring Cloud Hystrx Dashboard仪表盘</description>

	<parent>
		<groupId>org.springframework.boot</groupId>
		<artifactId>spring-boot-starter-parent</artifactId>
		<version>1.5.2.RELEASE</version>
		<relativePath/> <!-- lookup parent from repository -->
	</parent>

	<properties>
		<project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
		<project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding>
		<java.version>1.8</java.version>
		<spring-cloud.version>Camden.SR6</spring-cloud.version>
	</properties>

	<dependencies>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-web</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-ribbon</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-eureka</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-actuator</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-hystrix</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-hystrix-dashboard</artifactId>
		</dependency>

		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-test</artifactId>
			<scope>test</scope>
		</dependency>
	</dependencies>

	<dependencyManagement>
		<dependencies>
			<dependency>
				<groupId>org.springframework.cloud</groupId>
				<artifactId>spring-cloud-dependencies</artifactId>
				<version>${spring-cloud.version}</version>
				<type>pom</type>
				<scope>import</scope>
			</dependency>
		</dependencies>
	</dependencyManagement>

	<build>
		<plugins>
			<plugin>
				<groupId>org.springframework.boot</groupId>
				<artifactId>spring-boot-maven-plugin</artifactId>
			</plugin>
		</plugins>
	</build>


</project>

四、启动类加上@EnableHystrixDashboard注解

/**
 * @Description: 单个服务的Hystrix监控
 * @Author: WeiShiHuai
 * @Date: 2018/9/13 15:30
*/
//@SpringBootApplication
//@EnableCircuitBreaker
//@EnableDiscoveryClient
@SpringCloudApplication
@EnableHystrixDashboard
public class SpringcloudHystrixDashboardApplication {

	public static void main(String[] args) {
		SpringApplication.run(SpringcloudHystrixDashboardApplication.class, args);
	}

	@Bean
	@LoadBalanced
	RestTemplate restTemplate() {
		return new RestTemplate();
	}
}

五、新建HystrixController

提供一个/hello的接口，并且使用@HystrixCommand注解修饰，指定Hystrix服务降级处理方法

/**
 * @Title: HystrixController
 * @ProjectName springcloud_hystrix_dashboard
 * @Description: 测试
 * @Author WeiShiHuai
 * @Date 2018/9/13 15:48
 */
@RestController
public class HystrixController {

    private static Logger logger = LoggerFactory.getLogger(HystrixController.class);


    @RequestMapping("/hello")
    @HystrixCommand(fallbackMethod = "hiError")
    public String hello(@RequestParam String name) {
        return "hello, " + name;
    }

    public String helloError(String name) {
        return "hello, " + name + ",sorry,error!";
    }
}

六、配置文件

server:
  port: 3333
spring:
  application:
    name: hystrix-dashboard1
eureka:
  client:
    service-url:
      defaultZone: http://localhost:1111/eureka/

七、启动eureka-server以及hystrix-dashboard1项目

首先我们先访问http://localhost:3333/hello?name=weixiaohuai,如下图：

可以看到，接口已经调用成功，接着我们访问：http://localhost:3333/hystrix，进入hystrix监控界面：如下图

此时我们在监控地址栏输入：http://localhost:3333/hystrix.stream，如下图

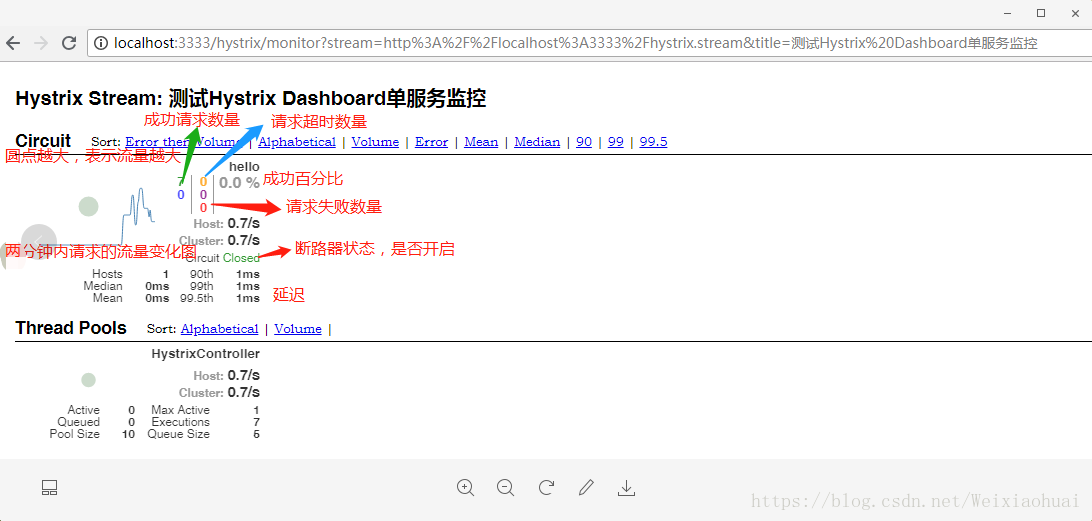

点击Monitor Stream，进入到Dashboard仪表盘实时监控页面，这个时候我们需要请求一下接口http://localhost:3333/hello?name=weixiaohuai，这样仪表盘才能监控到请求的一些数据信息。

监控界面实时展示了两分钟内接口请求的流量、请求成功百分比、成功数、失败数、超时数等等。至此，单服务的Hystrix监控已经实现。接下来看一下集群监控Turbine的实现方法：

八、新建hystrix-dashboard2工程

端口5555，只是端口与hystrix-dashboard1工程不一致，其他与hystrix-dashboard1都一样，下面直接贴代码：

pom.xml:

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
	<modelVersion>4.0.0</modelVersion>

	<groupId>com.springcloud.wsh</groupId>
	<artifactId>springcloud_hystrix_dashboard2</artifactId>
	<version>0.0.1-SNAPSHOT</version>
	<packaging>jar</packaging>

	<name>springcloud_hystrix_dashboard2</name>
	<description>Demo project for Spring Boot</description>

	<parent>
		<groupId>org.springframework.boot</groupId>
		<artifactId>spring-boot-starter-parent</artifactId>
		<version>1.5.2.RELEASE</version>
		<relativePath/> <!-- lookup parent from repository -->
	</parent>

	<properties>
		<project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
		<project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding>
		<java.version>1.8</java.version>
		<spring-cloud.version>Camden.SR6</spring-cloud.version>
	</properties>

	<dependencies>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-web</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-eureka</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-ribbon</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-actuator</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-hystrix</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-hystrix-dashboard</artifactId>
		</dependency>

		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-test</artifactId>
			<scope>test</scope>
		</dependency>
	</dependencies>

	<dependencyManagement>
		<dependencies>
			<dependency>
				<groupId>org.springframework.cloud</groupId>
				<artifactId>spring-cloud-dependencies</artifactId>
				<version>${spring-cloud.version}</version>
				<type>pom</type>
				<scope>import</scope>
			</dependency>
		</dependencies>
	</dependencyManagement>

	<build>
		<plugins>
			<plugin>
				<groupId>org.springframework.boot</groupId>
				<artifactId>spring-boot-maven-plugin</artifactId>
			</plugin>
		</plugins>
	</build>


</project>

配置文件：

server:
  port: 5555
spring:
  application:
    name: hystrix-dashboard2
eureka:
  client:
    service-url:
      defaultZone: http://localhost:1111/eureka/

启动类：

@SpringCloudApplication
@EnableHystrixDashboard
public class SpringcloudHystrixDashboard2Application {

	public static void main(String[] args) {
		SpringApplication.run(SpringcloudHystrixDashboard2Application.class, args);
	}

	@Bean
	@LoadBalanced
	RestTemplate restTemplate() {
		return new RestTemplate();
	}
}

HystrixController2：

/**
 * @Title: HystrixController
 * @ProjectName springcloud_hystrix_dashboard
 * @Description: 测试
 * @Author WeiShiHuai
 * @Date 2018/9/13 15:48
 */
@RestController
public class HystrixController2 {

    private static Logger logger = LoggerFactory.getLogger(HystrixController2.class);


    @RequestMapping("/hello")
    @HystrixCommand(fallbackMethod = "helloError")
    public String hello(@RequestParam String name) {
        return "hello, " + name;
    }

    public String helloError(String name) {
        return "hello, " + name + ",sorry,error!";
    }
}

九、新建hystrix-turbine工程

端口4444，注意要引入turbine的依赖：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
	<modelVersion>4.0.0</modelVersion>

	<groupId>com.springcloud.wsh</groupId>
	<artifactId>springcloud_turbine</artifactId>
	<version>0.0.1-SNAPSHOT</version>
	<packaging>jar</packaging>

	<name>springcloud_turbine</name>
	<description>Spring Cloud Turbine集群监控</description>

	<parent>
		<groupId>org.springframework.boot</groupId>
		<artifactId>spring-boot-starter-parent</artifactId>
		<version>1.5.2.RELEASE</version>
		<relativePath/> <!-- lookup parent from repository -->
	</parent>

	<properties>
		<project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
		<project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding>
		<java.version>1.8</java.version>
		<spring-cloud.version>Camden.SR6</spring-cloud.version>
	</properties>

	<dependencies>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-web</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-eureka</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-actuator</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.cloud</groupId>
			<artifactId>spring-cloud-starter-turbine</artifactId>
		</dependency>

	</dependencies>

	<dependencyManagement>
		<dependencies>
			<dependency>
				<groupId>org.springframework.cloud</groupId>
				<artifactId>spring-cloud-dependencies</artifactId>
				<version>${spring-cloud.version}</version>
				<type>pom</type>
				<scope>import</scope>
			</dependency>
		</dependencies>
	</dependencyManagement>

	<build>
		<plugins>
			<plugin>
				<groupId>org.springframework.boot</groupId>
				<artifactId>spring-boot-maven-plugin</artifactId>
			</plugin>
		</plugins>
	</build>


</project>

十、启动类加上@EnableTurbine注解开启Turbine集群监控功能

@SpringBootApplication
@EnableTurbine
public class SpringcloudTurbineApplication {

	public static void main(String[] args) {
		SpringApplication.run(SpringcloudTurbineApplication.class, args);
	}
}

十一、turbine的配置文件

server:
  port: 4444
spring:
  application:
    name: hystrix-turbine
eureka:
  client:
    service-url:
      defaultZone: http://localhost:1111/eureka/
turbine:
  # 配置注册到Eureka中的serviceId列表，表明监控哪些服务
  app-config: hystrix-dashboard1,hystrix-dashboard2
  cluster-name-expression: new String("default")
    # 1. clusterNameExpression指定集群名称，默认表达式appName；此时：turbine.aggregator.clusterConfig需要配置想要监控的应用名称
    # 2. 当clusterNameExpression: default时，turbine.aggregator.clusterConfig可以不写，因为默认就是default
    # 3. 当clusterNameExpression: metadata['cluster']时，假设想要监控的应用配置了eureka.instance.metadata-map.cluster: ABC，则需要配置，同时turbine.aggregator.clusterConfig: ABC
   #aggregator:
      #clusterConfig: default   # 指定聚合哪些集群，多个使用","分割，默认为default。可使用http://.../turbine.stream?cluster={clusterConfig之一}访问

注意：通过turbine.appConfig指定我们需要监控哪些服务，这里对应注册到Eureka中的名称，即application-name(serviceId)

十二、启动项目eureka-server,hystrix-dashboard1,hystrix-dashhystrix2以及hystrix-turbine

浏览器访问：http://localhost:3333/hello?name=weixiaohuai、http://localhost:5555/hello?name=helloworld

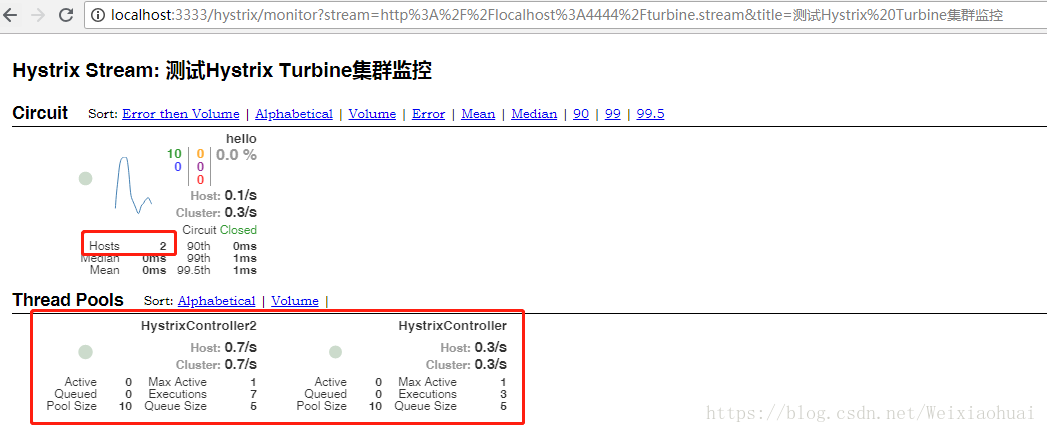

我们随机访问一下这两个服务的接口，接着我们浏览器输入http://localhost:3333/hystrix进入到hystrix监控页面(http://localhost:5555/hystrix也可以)，在监控地址栏输入：http://localhost:4444/turbine.stream

可以看到，turbine已经实现了对HystrixController、HystrixController2的集群监控。

十三、总结

其实，在实际项目中，这种实时监控有点耗性能，通常采用消息中间件如RabbitMQ等，我们接口调用把Hystrix的一些信息收集到RabbitMQ中，然后Turbine从RabbitMQ中获取监控的数据。本文主要讲解dashboard和turbine的基本使用方法，对于一些高级用法，还有待研究。。。

最后

以上就是现实小猫咪为你收集整理的Spring Cloud Hystrix Dashboard仪表盘和 Turbine集群监控 (学习总结)的全部内容，希望文章能够帮你解决Spring Cloud Hystrix Dashboard仪表盘和 Turbine集群监控 (学习总结)所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。

本文分类：# SpringCloud
浏览次数：92 次浏览
发布日期：2023-08-24 21:30:29
本文链接：https://www.kaopuke.com/article/k-p-k_14_uzo_18_f4_13__23__26_z.html

Spring Cloud的熔断监控Hystrix Dashboard和Turbine搭建

【SpringCloud基础】Hystrix配置Dashboard前言一 Feign、Hystrix、dashboard二启动eureka-server（注册中心）三启动eureka-provider-order（服务提供者）四 eureka-feign-api（feign抽象接口）五 eureka-consumer-feign-hystrix-dashboard六服务说明七 eureka-hystrix-dashboard

Spring Cloud Hystrix Dashboard仪表盘和 Turbine集群监控 (学习总结)

概述

一、简介

二、准备工程

三、新建hystrix-dashboard1项目

四、启动类加上@EnableHystrixDashboard注解

五、新建HystrixController

六、配置文件

七、启动eureka-server以及hystrix-dashboard1项目

八、新建hystrix-dashboard2工程

九、新建hystrix-turbine工程

十、启动类加上@EnableTurbine注解开启Turbine集群监控功能

十一、turbine的配置文件

十二、启动项目eureka-server,hystrix-dashboard1,hystrix-dashhystrix2以及hystrix-turbine

十三、总结

最后

评论列表共有 0 条评论

发表评论取消回复

Spring Cloud Hystrix Dashboard仪表盘 和 Turbine集群监控 (学习总结)

概述

一、简介

二、准备工程

三、新建hystrix-dashboard1项目

四、启动类加上@EnableHystrixDashboard注解

五、新建HystrixController

六、配置文件

七、启动eureka-server以及hystrix-dashboard1项目

八、新建hystrix-dashboard2工程

九、新建hystrix-turbine工程

十、启动类加上@EnableTurbine注解开启Turbine集群监控功能

十一、turbine的配置文件

十二、启动项目eureka-server,hystrix-dashboard1,hystrix-dashhystrix2以及hystrix-turbine

十三、总结

最后

相关文章

评论列表共有 0 条评论

发表评论 取消回复

Spring Cloud Hystrix Dashboard仪表盘和 Turbine集群监控 (学习总结)

发表评论取消回复
