xPico-WiFi配置使用手册

第三版

2017-10-8更新

一、产品介绍

功能和规格

无线接口

IEEE802.11 b/g 和 IEEE 802.11n (单天线) WLAN 接口 (只支持2.4 GHz )

IEEE802.11 d/h/i/j/k/w/r

板载陶瓷天线 (XPCW1003100B)

u.FL外接天线连接器 (XPC100100B-01 和 XPCW1002100B)

串口

两个CMOS串口（3.3V，5V兼容）

速率300bps～921.6Kbps

流控制XON/XOFF、RTS/CTS

隧道应用

主要接口

两个串口、SPI、USB 2.0（设备）

8根GPIO引脚

网络协议

TCP/IP、UDP/IP、DHCP、ARP、ICMP、DHCP、Auto-IP、DNS、SNMPv1

网络功能

可作为软AP，内置DHCP服务器

内置SmartRoam™技术，可连续跟踪有效范围内的Wi-Fi信号强度，采用预身份验证和缓存方式提供平滑、自动、无时延的接入点切换

快速连接：动态配置文件使连接到接入点简单又快捷

管理和控制

Web服务器登录页面

命令行界面（串行监控端口）、Telnet

XML导入和导出（XCR）

现场可升级固件（OTA）

安全性

支持IEEE 802.11i，采用WPA和WPA2（个人版）安全技术

256位AES加密*

架构

ARMCortex M3处理器，芯片集成闪存和SRAM

1MB闪存和128KB SRAM

SPI闪存存储

电源

输入电压: 3.3VDC

低功耗，待机时约 6μA

物理接口

40针板对板SMT连接器

56-PadSMT Castellation (XPCW1002100B and XPCW1003100B)

环境限制

工作温度：-40～+85℃

XPW100100B-01：工作温度超过70℃，需采用散热片

存储温度：-40～+85℃

相对湿度：0～90%，无冷凝

认证

FCCClass B, UL and EN EMC, Japan, AU/NZ

封装

尺寸：

XPW100100B-01:24mm (L) x 16.5mm (W) x 5.64mm (H)

XPCW1002100B:26.1mm (L) x 18.3mm (W) x 3.0 mm (H)

XPCW1003100B:30.1mm (L) x 18.3mm (W) x 3.0 mm (H)

重量: 2.5克

质保

五年质保

二、配置说明

xPico-WiFi提供多种配置方式

l Web 界面直接配置

l 串口CLI命令

l 串口XML配置

Web界面配置

xPico-WiFI供电后默认作为无线AP，可以用手机或者笔记本电脑搜索一个无线SSID（xPicowifi_xxxx命名规则），手机或者笔记本电脑可直接连接。

无线认证密码：XPICOWIFI

Xpc200:PASSWORD

xPico-WiFi作为无线AP，支持DHCP Server，最多支持4个终端连接，终端可从xPico-WiFi获取IP地址，默认地址段为：192.168.0.2-192.168.0.4

在浏览器地址栏中输入192.168.0.1，进入xPico-WiFi的配置界面，

用户名：admin

密码：PASSWORD

针对最常用的串口数据到TCP 透传，xPico-WiFi需要设置的步骤：

1，连接到无线AP

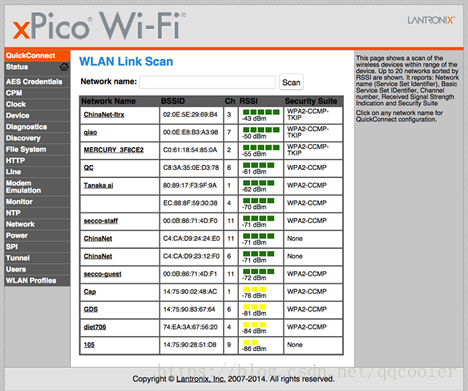

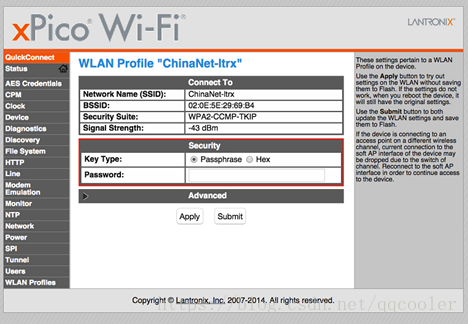

xPico-WiFi支持快速无线连接，Quickconnect ，该功能可搜索到网络中存在的无线网络名称，可直接连接。

配置完成，点击submit按钮，配置会直接生效，无需重启。

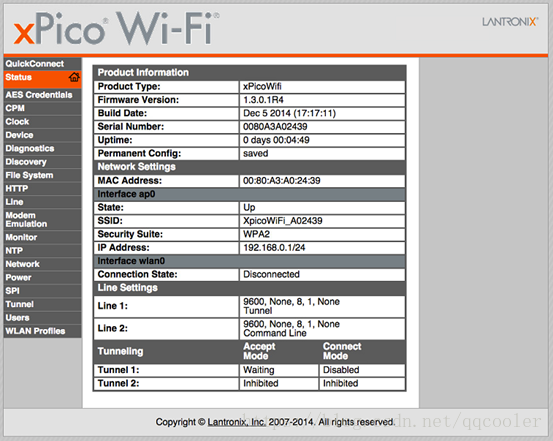

配置生效后的状态界面：

Interface AP0：

xPico-WiFi模块作为AP时的运行状态

Interface Wlan0

xPico-WiFi模块作为Client，连接到其他无线AP的运行状态，

在Network选项中可以修改IP地址和获取IP地址的方式。

Network：在这个选项中，可以查看并修改AP0和Wlan的参数，

例如DHCP server中分配的IP地址和mac地址；修改AP0的SSID，无线认证加密方式和密码等，修改AP模式所在的信道。

注意：xPico-wifi提供的是SoftAP，当同一个区域中有多个无线AP处于同一个信道，会产生同频干扰，导致网络连接失败。如果出现这种情况，会影响xPico-wifi作为Client的正常通讯，可关闭SoftAP功能，或者使用发射功率较小且满足传输距离的天线。

2，设置串口参数Line

xPico-WiFi模块有两个串口，Line1和Line2分别是串口1和串口2。

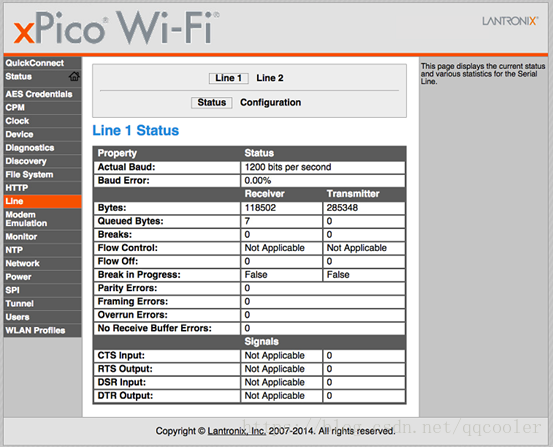

Status界面中可以查看模块当前串口配置参数以及串口收发数据统计。在调试过程中可以查看收发数据数量，判断串口和网络是否通讯正常。

Configuration 中可设置串口运行的协议和串口波特率等参数。

若要设置为串口转WiFi数据透传，Protocol需要设置为 Tunnel 。

Command Line:配置该串口为命令行模式，可通过串口配置模块。

Modem Emulation：

Mux：

None：

Trouble Log：捕获设备运行日志

Tunnel：串口数据透传通道。

Brand rate：xPico-WiFi模块串口配置支持300-921600的标准波特率，在硬件流控模式下不会出现数据丢失，实际传输速率可到700Kbps。

Line1 Custom定制波特率，最高速率可达3.75Mbps，开启硬件流控与MCU通讯，可实现100%数据传输，实际传输速率可达2.3Mbps，满足高速串口传输功能。

Line2 不支持硬件流控，因此最高速率为921600.

当MCU需要通过串口发送XML配置指令到WiFi模块，需要配置硬件流控，否则有可能会丢失数据导致配置失败。

3，设置TCP连接方式

Tunnel主要设置模块的TCP连接模式

xPico-WiFi可作为TCP Server和TCP Client，支持TCP数据加密，模块支持UDP协议，UDP AES加密协议。

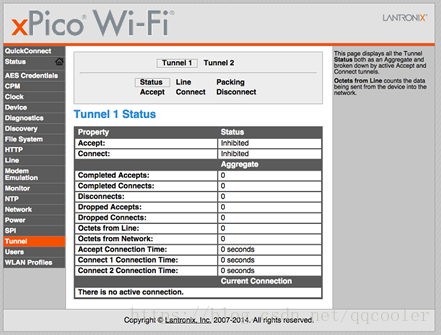

Status 中可以查看当前串口的连接状态等

Line 中可以查看当前串口的配置参数。

Packing 中设置串口封包方式，根据收包时间间隔，或者是数据包的大小，将串口数据打包为TCP数据发送到网络，默认状态为不启用，TCP打包方式为12ms打包一个TCP包。

Accept 该模式为TCP Server模式，可设置接收数据TCP连接端口。

Connect 该模式为TCP Client模式，可同时发送数据到两个不同的IP地址。该选项中可设置UDP模式。Mux模式中，可以通过AT指令，同时建立4路TCP连接。

若要设置TCP串口数据透传，xPico-WiFi模块可设置为TCPServer，也可设置为TCPClient，根据客户应用情况决定。

Xpicowifi模块tcpserver和TCPClient 可同时启用，同一个串口 TCP 和UDP协议可同时启用，两种协议的数据可同时发送到串口。

三、SPI

xPicowifi目前支持SPI接口，且只支持master，需要在xPico-WiFi模块和连接的SPISlave设备上编程以相互通讯，最高速率可达5Mbps。详细技术问题可咨询技术工程师。

Powe mode

Xpicowifi支持电源管理，深度待机模式3.3V电流为6uA，在9600的速率下，wifi连接双向通讯最大电流为90mA。具体的功耗参数请参考表格。

USB bridge功能

xPico-WiFi支持USB转WIFI的功能，相当于工业级USB无线网卡，针对windows和Linux系统，不需要用户开发程序，模块支持Microsoft RNDIS协议，目前处于初级版本，无法通过操作系统配置wifi的连接参数，仍然需要使用串口或者是WEB界面配置。

配置步骤：

1，连接Wlan到无线AP，

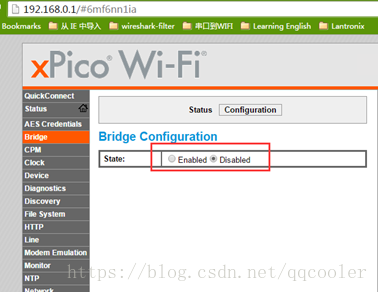

2，连接成功后开启bridge 功能，Submit后系统提示重启。

重启后电脑加载驱动程序，在操作系统中可以发现增加了一个有线网络连接。

四、XML串口配置指令

串口配置参数步骤

1. 电脑运行一个终端程序，连接到xPicowifi的串口，
2. 设置终端程序的串口参数如下：
u9600 baud
u8-bit
uNo parity
u1 stop bit
3. Power off thedevice.
4. Get into the serial backdoor as follows:
a.While asserting the defaults signal,
b. Reset the device while sending X, Y, or Z characters.
c. When the incoming characters are recognized, a prompt in the following formwill be seen:
xPicoWifi <MAC ADDRESS>
Note: It is important to release the defaults signal as soonas possible after the
prompt is seen; continuing to hold it down may result in a reset to factorydefaults.

通过按键组合的方式，可以重启模块进入到CLI配置界面。

1，持续按住Default按键，

2，点击Reset管脚，然后持续输入x,y或者z.

3，直到串口调试软件界面出现xPico-WIFI 00:80:A3:B7:66:66

Press <enter>to continue>

3，输入<enter>，会返回Command Line started.

>
OR
a. Whileasserting the defaults signal,
b. Reset the device while sending ! character until it is echoed back.
c. Then release the defaults line, and enter xyz.

XML格式说明

The xPico Wi-Fi DTD rules state the following:
uThe XML documentelement is a <configrecord> element. This is the root element.
uA <configrecord>must have one ormore <configgroup> elements and can have a
version attribute.
uA <configgroup>must have one ormore <configitem> elements and can have name
and instance attributes.
uA <configitem>element must haveone or more <value> elements and can have a name
attribute.
uA <value>element can haveonly data and can have a name attribute.
uThe nameattribute identifies a group, item, or value. It is always a quoted string.
uThe instanceattribute identifies the specific option, like the serial port number. The"instance"
attribute is always a quoted string.

下面的XML指令是设置Interface AP0的参数和串口2的参数，可直接发送到xPico-WiFi的串口即可生效。

<?xml version="1.0" standalone="yes"?>

<!--Automatically generated XML -->

<!DOCTYPEconfigrecord [

   <!ELEMENT configrecord (configgroup+)>

   <!ELEMENT configgroup (configitem+)>

   <!ELEMENT configitem (value+)>

   <!ELEMENT value (#PCDATA)>

   <!ATTLIST configrecord version CDATA#IMPLIED>

   <!ATTLIST configgroup name CDATA#IMPLIED>

   <!ATTLIST configgroup instance CDATA#IMPLIED>

   <!ATTLIST configitem name CDATA#IMPLIED>

   <!ATTLIST configitem instance CDATA#IMPLIED>

   <!ATTLIST value name CDATA #IMPLIED>

]>

<configrecordversion = "0.1.0.1">

   <configgroup name = "TunnelAccept" instance = "2">

      <configitem name = "LocalPort">

         <value>4002</value>

      </configitem>

    </configgroup>

</configrecord>

<!DOCTYPEconfigrecord [

<!ELEMENT configrecord (configgroup+)>

<!ELEMENT configgroup (configitem+)>

<!ELEMENT configitem (value+)>

<!ELEMENT value (#PCDATA)>

<!ATTLIST configrecord version CDATA#IMPLIED>

<!ATTLIST configgroup name CDATA#IMPLIED>

<!ATTLIST configgroup instance CDATA#IMPLIED>

<!ATTLIST configitem name CDATA#IMPLIED>

<!ATTLIST configitem instance CDATA#IMPLIED>

<!ATTLIST value name CDATA #IMPLIED>

</configitem>

</configgroup>

</configrecord>

XML配置连接无线AP

<?xml version="1.0"standalone="yes"?>

<!-- Automatically generated XML -->

<!DOCTYPE configrecord [

  <!ELEMENT configrecord (configgroup+)>

  <!ELEMENT configgroup (configitem+)>

  <!ELEMENT configitem (value+)>

  <!ELEMENT value (#PCDATA)>

  <!ATTLIST configrecord version CDATA #IMPLIED>

  <!ATTLIST configgroup name CDATA #IMPLIED>

  <!ATTLIST configgroup instance CDATA #IMPLIED>

  <!ATTLIST configitem name CDATA #IMPLIED>

  <!ATTLIST configitem instance CDATA #IMPLIED>

  <!ATTLIST value name CDATA #IMPLIED>

]>

<configrecord version ="0.1.0.1">

<configgroup name = "WLANProfile" instance = "ChinaNet-ltrx">

     <configitem name = "Basic">

        <value name = "Network Name">ChinaNet-ltrx</value>

        <value name = "State">Enabled</value>

     </configitem>

     <configitem name = "Security">

        <value name = "Suite">WPA2</value>

        <value name = "WEP Key Size">40</value>

        <value name = "WEP TX Key Index">1</value>

        <value name = "WEP Key 1Key"></value>

        <value name = "WEP Key 2 Key"></value>

        <value name = "WEP Key 3 Key"></value>

        <value name = "WEP Key 4 Key"></value>

        <value name = "WPAx Key Type">Passphrase</value>

        <value name = "WPAx Passphrase">12345678</value>

        <value name = "WPAx Key"></value>

        <value name = "WPAx Encryption">CCMP</value>

     </configitem>

     <configitem name = "Advanced">

        <value name = "TX Power Maximum">17 dBm</value>

        <value name = "Power Management">Disabled</value>

        <value name = "PM Interval">1 beacons (100 mseach)</value>

     </configitem>

  </configgroup>

</configrecord>

说明：标红部分修改为您需要连接的无线AP的SSID和密码，修改后将这段代码粘贴到CLI操作的界面即可。

五、Modem Emulation

xPico-wifi模块支持AT指令集，用于控制TCP连接，可建立TCPServer或者作为TCP Client，主动发起TCP连接。在Modem Emulation模式下，串口模式下可使用AT指令集切换到CLI命令行可以对模块进行配置，可发送XML配置指令。

配置方法：

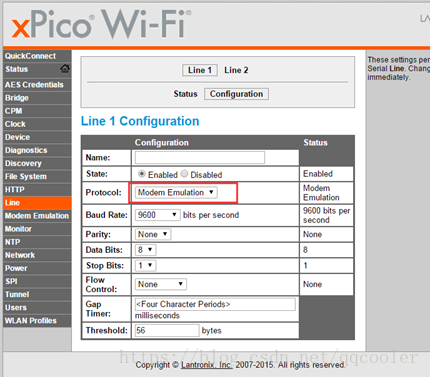

1，设置Line protocol: Modem Emulation

2，在Modem Emulation选项中启用并设置。

AT?

AT?     Help. Displays this table.
ATA     Answer incoming call request (if ATS0=2 or greater).
ATD     Connects to the configured Connect Mode address and port.
ATD <address>:<port>     Connects to the specified address and port.
ATD 0   Enters the Command Line Interface (CLI); exit returns to AT commands.
ATDP    Same as ATD.
ATDT    Same as ATD.
ATEn    Switches echo in command mode (n=0: off, n=1: on).
ATH     Disconnects the network session.
ATI     Displays modem information.
ATO     Switches to data mode if connection still exists. Reverse of '+++'.
ATQn    Quiet mode (n=0: enable results code, n=1: disable results code.)
ATS0=n  Accept connection. (n=0: no, n=1: auto, n=2+: via ATA command).
ATUn    Accept unknown commands. (n=0: off, n=1: on).
ATVn    Verbose mode (n=0: numeric result codes, n=1: text result codes.)
ATXn    Command does nothing and returns OK status.
ATZ     Restore active settings from defaults.
AT&F    Reset saved settings in NVR to factory defaults.
AT&V    Display 	mode if entered from serial port during connection.

3，当启用Incoming connection，相当于TCP Server模式，TCP Client可连接到这个端口。

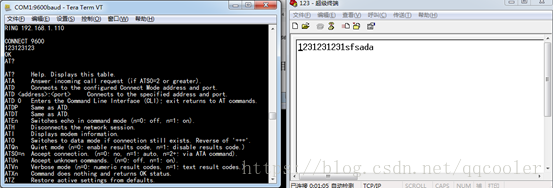

在串口端发送“+++”，切换到AT模式。

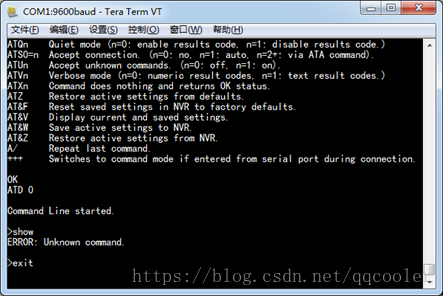

ATD 0 ：进入到CLI模式

配置完成后，exit退出

ATD:恢复到TCP通讯模式。

OK

ATD 0



Command Line started.



>Importing XML

XML import completed.



>



>exit



atd

fasdfasdf

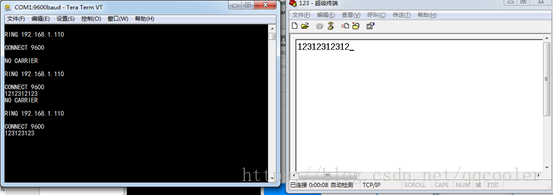

4，在AT指令模式，可以主动控制模块连接到TCP Server，建立TCP连接。

六、Web API

WEB API相当于Telnet功能，可在网络模式下读取WiFi模块的工作状态，配置参数等信息，也可以发送配置指令到WiFi模块。支持标准的HTTP request。

支持Curl指令和JavaScript脚本。可通过webApi升级模块固件。

导出系统状态命令：

CURL example:

curl -u admin:PASSWORD -X POST http://<hostname>/export/status

curl -u admin:PASSWORD -X POST -d"optionalGroupList=Device" http://<hostname>/export/status

备注：

admin：PASSWORD 为用户名和密码，如果有修改密码，请输入修改后密码

<hostname> 可以填写对应的域名，或者是IP地址。

Javascript example:

myXmlhttprequest.open(

"POST",

"/export/status",

true

);

request.send(

"optionalGroupList=Device"

);

导出设备配置参数命令：

CURL example:

curl -u admin:PASSWORD -X POSThttp://<hostname>/export/config

curl -u admin:PASSWORD -X POST -d"optionalGroupList=Interface:wlan0" http://<hostname>/export/config

Javascript example:

myXmlhttprequest.open(

"POST",

"/export/config",

true

);

request.send(

"optionalGroupList=Interface:wlan0"

);

导入设备配置参数指令

CURL example

curl -u admin:PASSWORDhttp://192.168.199.160/import/config -X POST --formconfigrecord=@config_wlan.xml



curl -u admin:PASSWORDhttp://192.168.199.160/import/config -X POST --formconfigrecord=@config_wlan.xml

<?xml version="1.0"standalone="yes"?>

<!-- Automatically generated XML -->

<!DOCTYPE function [

  <!ELEMENT function (return)>

  <!ELEMENT return (result,message+)>

  <!ELEMENT result (#PCDATA)>

  <!ELEMENT message (#PCDATA)>

  <!ATTLIST function version CDATA #IMPLIED>

]>

<function version = "0.1.0.0">

  <return>

     <message>XML import completed.</message>

     <result>Succeeded</result>

  </return>

</function>

上面为配置成功的界面显示。

注意：config_wlan.xml为需要上传的配置文件。当运行CURL指令时，需要跳转到当前目录的路径，本示例中，config_wlan.xml的路径为hliu:Desktop LTRX_LH$ ，window系统和Linux系统原理相同。

HTTP example:

<form method="post"enctype="multipart/form-data" action="/import/

config" target="_blank">

<input name="configrecord"type="file" size="32">

<input name="submit"type="submit" value="Import Configuration">

</form>

WebAPI升级固件示例源码：

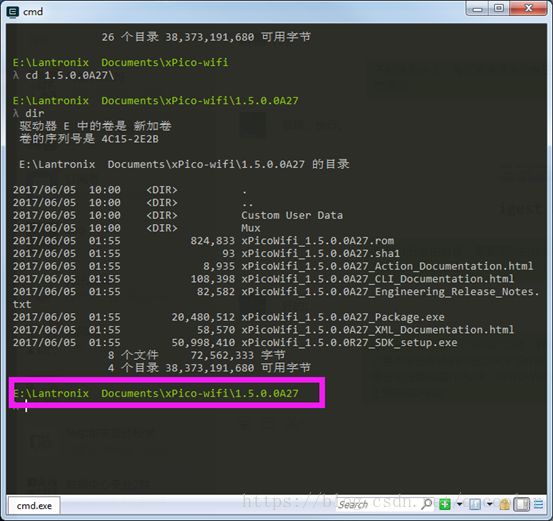

hliu:xPico-wifi LTRX_LH$ cd 1.4.0.R28/

hliu:1.4.0.R28LTRX_LH$ ls

xPicoWifi_1.4.0.0R28.rom                               xPicoWifi_1.4.0.0R28_SDK_setup.exe

xPicoWifi_1.4.0.0R28_Engineering_Release_Notes.txt

hliu:1.4.0.R28LTRX_LH$ curl -u admin:PASSWORD -X POST -d"group=Device&action=Firmware Upload"http://192.168.0.1/action/status

<?xml version="1.0"standalone="yes"?>

<!-- Automatically generated XML -->

<!DOCTYPE function [

   <!ELEMENTfunction (return)>

   <!ELEMENT return(result,message+)>

   <!ELEMENTresult (#PCDATA)>

   <!ELEMENTmessage (#PCDATA)>

   <!ATTLISTfunction version CDATA #IMPLIED>

]>

<function version = "0.1.0.0">

   <return>

     <result>Succeeded</result>

  </return>

</function>

hliu:1.4.0.R28LTRX_LH$ curl -X POST -F datafile=@xPicoWifi_1.4.0.0R28.romhttp://192.168.0.1/upgrade

<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML4.01//EN" "http://www.w3.org/TR/html4/strict.dtd">

<html>

<head><title>Lantronix</title></head><bodystyle="font-family:verdana;"><h2><spanstyle="color:#ff5800"> xPico Wi-Fi </span>FirmwareUpgrade</h2><hr>

Lantronix STM32F2XX OTA Loader 1.1.0.0R10 Jun 20 201415:29:43

<p>Upgrade successful</p><formmethod="post" autocomplete="off"action="/reboot"><p><input type="submit"value="Reboot" onclick="return confirm('WARNING: Are yousure?')" /></p></form></body></html>

hliu:1.4.0.R28LTRX_LH$ curl -X POST http://192.168.0.1/reboot

<!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML4.01//EN" "http://www.w3.org/TR/html4/strict.dtd">

<html>

<head><title>Lantronix</title><metahttp-equiv="refresh" content="30;url=.."></head><bodystyle="font-family:verdana;"><h4>Please wait . ..</h4></body></html>

xPico-WiFi 1.5以后的固件升级了XML加密方式，需要使用digest加密，因此需要参考下面指令升级固件：

升级思路：

1，进入到升级固件的根目录

2，执行curl命令

进入到升级文件的根目录

E:Lantronix  DocumentsxPico-wifi1.5.0.0A27

λ C:UsersH.liucurl.exe--digest --compressed -u admin:PASSWORD -X POST -d "group=Device&action=FirmwareUpload" http://172.16.1.248/action/status

<?xmlversion="1.0" standalone="yes"?>

<!--Automatically generated XML -->

<!DOCTYPEfunction [

   <!ELEMENT function (return)>

   <!ELEMENT return (result,message+)>

   <!ELEMENT result (#PCDATA)>

   <!ELEMENT message (#PCDATA)>

   <!ATTLIST function version CDATA#IMPLIED>

]>

<functionversion = "0.1.0.0">

   <return>

      <result>Succeeded</result>

   </return>

</function>



E:Lantronix  DocumentsxPico-wifi1.5.0.0A27

λ C:UsersH.liucurl.exe-X POST -F datafile=@xPicoWifi_1.5.0.0A27.rom http://172.16.1.248/upgrade

<!DOCTYPE HTMLPUBLIC "-//W3C//DTD HTML 4.01//EN""http://www.w3.org/TR/html4/strict.dtd">

<html>

<head><title></title></head><bodystyle="font-family:verdana;"><h2>FirmwareUpgrade</h2><hr>

STM32F2XX OTALoader 1.2.0.0R1 Feb 12 2016 09:49:45

<p>Upgradesuccessful</p><form method="post" autocomplete="off"action="/reboot"><p><input type="submit"value="Reboot" onclick="return confirm('WARNING: Are yousure?')" /></p></form></body></html>



E:Lantronix  DocumentsxPico-wifi1.5.0.0A27

λ C:UsersH.liucurl.exe -X POSThttp://172.16.1.248/reboot

<!DOCTYPE HTMLPUBLIC "-//W3C//DTD HTML 4.01//EN""http://www.w3.org/TR/html4/strict.dtd">

<html>

<head><title></title><metahttp-equiv="refresh" content="30;url=.."></head><bodystyle="font-family:verdana;"><h4>Please wait . ..</h4></body></html>

七、OEM方法

Lantronix xPico-WiFi模块支持OEM界面定制，客户可根据自己的要求，修改WiFi模块配置界面，Logo信息，产品信息等。

八、Mux的使用方法

Mux是用于WIFI模块与MCU

1，配置步骤

在Line中设置Protocol为Mux

3，操作方法

建立TPC server: 1a10001TCP

建立接收区：1rb~6

发送数据：1sb~

abcdefg ~

创建TCP Client:1c192.168.0.2:4001tcp

发送数据：1sb~

abcdefg ~

用MUX传送文件：

1， WIFI模块建立主动连接

输入：1c10.0.0.28:4001tcp返回K

输入：1sb~回车，返回<Number>K

开始发送文件或者粘贴数据到串口调试工具发送框（secureCRT），在服务器端应该可以收到透传数据

输入：1p~ 返回K，结束数据传输

用MUX传送数据：

2， WIFI模块建立主动连接

输入：1c10.0.0.28:4001tcp返回K

输入：1sb~回车，返回<Number>K

开始输入数据，并用~结尾

输入：1p 返回K，结束数据传输

用MUX传送数据：

3， WIFI模块建立主动连接

输入：1c10.0.0.28:4001tcp返回K

输入：1sb~回车，返回<Number>K

开始输入数据，回车，在输入数据，并用~结尾并回车，返回K

输入：1p 返回K，结束数据传输

在这种模式下，可以将数据中的回车传送到服务器。

最后

以上就是刻苦信封为你收集整理的xPico-WiFi配置手册一、产品介绍二、配置说明三、SPI四、XML串口配置指令五、Modem Emulation的全部内容，希望文章能够帮你解决xPico-WiFi配置手册一、产品介绍二、配置说明三、SPI四、XML串口配置指令五、Modem Emulation所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。

本文分类：WiFi模块
浏览次数：107 次浏览
发布日期：2023-08-23 19:05:16
本文链接：https://www.kaopuke.com/article/k-p-k_14_uzo_18_f2_12__23__22_2.html

xPico-WiFi配置手册一、产品介绍二、配置说明三、SPI四、XML串口配置指令五、Modem Emulation

概述

一、产品介绍

二、配置说明

三、SPI

四、XML串口配置指令

五、Modem Emulation

最后

评论列表共有 0 条评论

发表评论取消回复

xPico-WiFi配置手册一、产品介绍二、配置说明三、SPI四、XML串口配置指令五、Modem Emulation

概述

一、产品介绍

二、配置说明

三、SPI

四、XML串口配置指令

五、Modem Emulation

最后

相关文章

评论列表共有 0 条评论

发表评论 取消回复

发表评论取消回复
