COOX基础培训之SCADA（一）

1.培训目标

• 能够使用COOX创建应用程序
• 掌握创建应用程序的主要步骤
• 能够使用和配置SCADA模块中的组件


2. 软件安装

2.1 安装模式

• 开发者模式：Builder + Manager
• 服务器模式：Manager
• 客户端：JavaWebStart
• 存档查看：Archive Manager
• 日志诊断：Diagnostic Tool

2.2 其他软件安装

• 数据库：Microsoft SQL Server、MySQL
• Java运行环境：JRE
• OPC连接插件：OPC Core Components Redistributable
• OPC Server：Kepware…

2.3 说明

• 自 COOX 6以后，内置了H2测试数据库
• 数据库支持主流关系型数据库
• 程序开发和部署需要用到USB Dongle
• USB Dongle需要使用Dongle Key初始化
• 客户端需要安装Java运行环境JRE

3. 新建项目

3.1 项目和应用程序模板

应用程序模板：

• 可视化页面
• 预定义功能块（日志，记录器，报警…）
• 预定义导航栏

创建项目：

• 分辨率（默认）
• 使用应用程序模板
• 设置使用的数据库

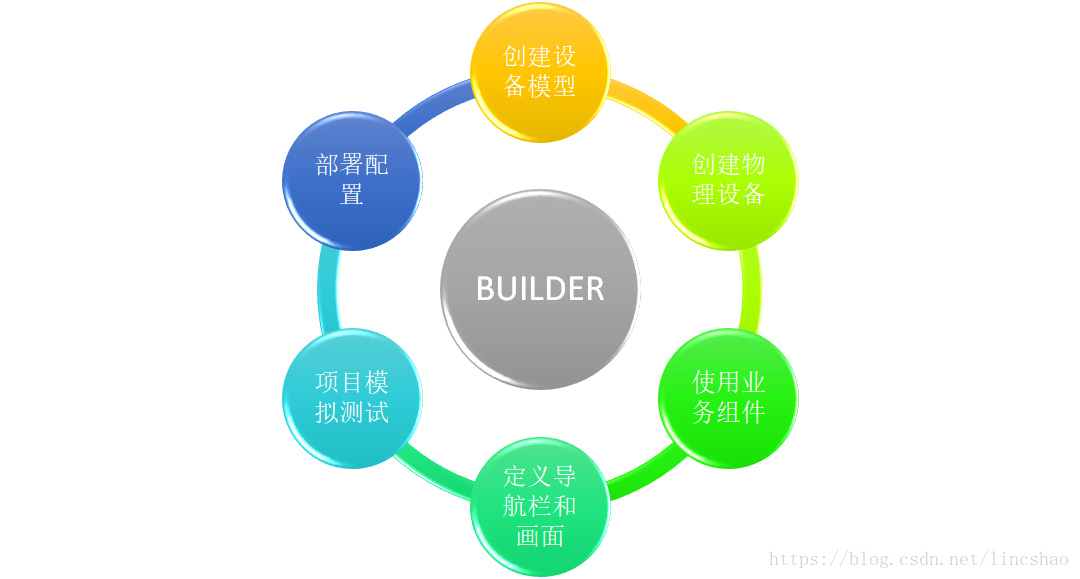

3.2 Builder首次使用

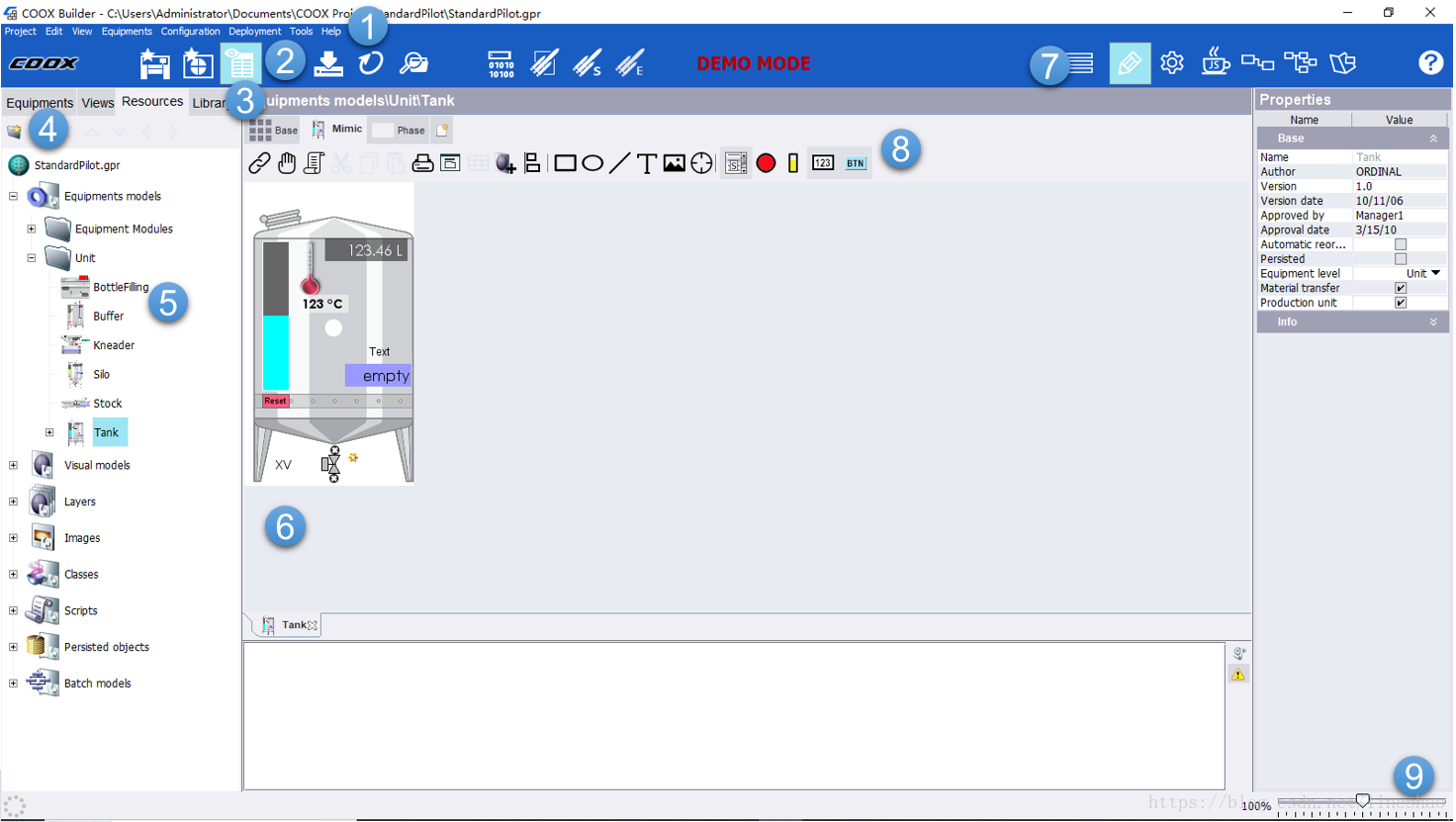

Builder页面

（1）菜单栏
（2）工具栏
（3）页签类别选择
（4）项目浏览管理工具
（5）项目浏览
（6）编辑区域
（7）编辑区切换
（8）编辑器工具栏
（9）缩放

COOX对象

• Equipments/设备
• Views/页面
• Resources/资源
  • Equipment models/设备模型
  • Visual models/视图模型
  • Layers/层
  • Images/图片
  • Java Classes/Java类
  • Scripts JavaScript/JavaScript脚本
  • Persisted objects/数据库持久层对象
  • Batch models/工艺批次模型
• Library/库
• Property array/属性列表

工具栏

• 新建设备
• 新建画面
• 属性展示/隐藏
• 保存编辑的文档
• 重载编辑的文档
• 文档搜索
• 变量窗口
• 页面测试
• 页面模拟
• 项目模拟
• 项目执行（需要Manager Key）

3. 设备模型

3.1 控制阀Valve

创建步骤
STEP0：设备模型Equipment
STEP1：设备模型Valve

STEP2：物理设备V3

STEP3：画面展示V3

【详细创建流程见文章：COOX培训材料—SCADA（1.Valve）】

3.2 滑动条Slider_R

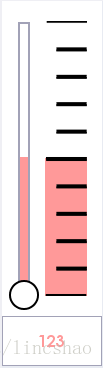

创建视图模型，方便项目后期多次利用该视图。

【详细创建流程见文章：COOX培训材料—SCADA（2.Slider_R）】

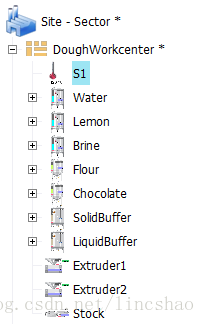

3.3 传感器Sensor

创建步骤
STEP0：设备模型Equipment
STEP1：设备模型Sensor

STEP2：物理设备S1

STEP3：画面展示S1

【详细创建流程见文章：COOX培训材料—SCADA（3.Sensor）】

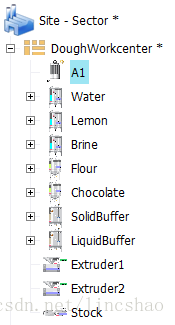

3.4 搅拌器Agitator

创建步骤
STEP0：设备模型Equipment
STEP1：设备模型Agitator

STEP2：物理设备A1

STEP3：画面展示A1

【详细创建流程见文章：COOX培训材料—SCADA（4.Agitator）】

3.5 液体罐Tank

创建步骤
STEP0：设备模型Unit
STEP1：设备模型Tank

STEP2：物理设备Water/Lemon/Brine

STEP3：画面展示Water/Lemon/Brine

【详细创建流程见文章：COOX培训材料—SCADA（5.Tank）】

3.6 固体筒Silo

创建步骤
STEP0：设备模型Unit
STEP1：设备模型Silo

STEP2：物理设备Chocolate/Flour

STEP3：画面展示Chocolate/Flour

【详细创建流程见文章：COOX培训材料—SCADA（6.Silo）】

3.7 混合器Buffer

创建步骤
STEP0：设备模型Unit
STEP1：设备模型Buffer

STEP2：物理设备SolidBuffer/LiquidBuffer

STEP3：画面展示SolidBuffer/LiquidBuffer

【详细创建流程见文章：COOX培训材料—SCADA（7.Buffer）】

3.8 捏合机Kneader & 存储器Stock

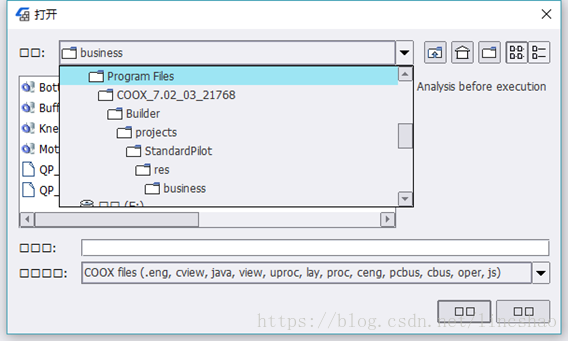

设备模型也可由其他现有项目导入（复用性）

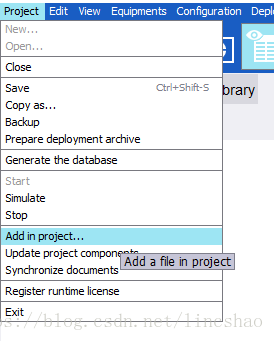

分别选择Kneader.cbus和Stock.cbus，进行导入操作

• 导入成功后，删除Phases里面的工序
• 导入成功后，删除Batch Models里面所有的phases


最后
