mtk-lk display代码分析

一.mtk显示架构

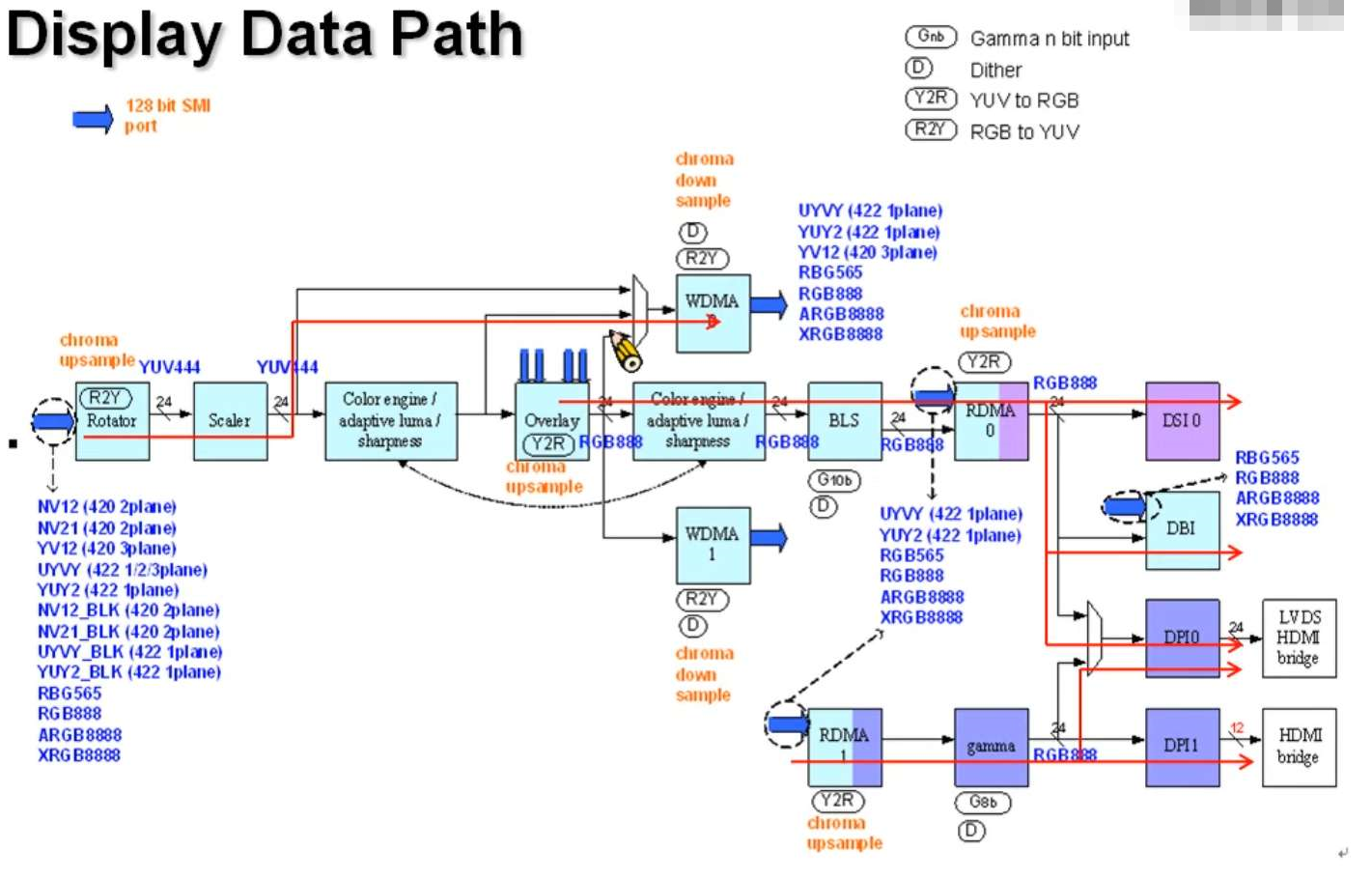

分析代码时会看到ddp-xxx开头的文件，ddp指的是display data path，下面是6582的ddp结构，比较老的芯片，新的没找到，但是大体流程应该是类似的。

• 1.rotator

　　图像旋转，支持多个方向旋转，也支持局部旋转

• 2.scaler

　　图像缩放，水平垂直方向缩放

• 3.color engine

　　图像颜色处理，PQ处理，改变亮度色坐标等

• 4.OVL（overlayer）

　　数据输入：direct link scaler format,YUV or RGB；memory source format.可以直接从上级模块SCL or PQ，也可以直接从memory输入

　　支持4组layer：支持ROI（region of interest），自定义各layer的大小、起始地址、显示区域

　　支持数据重新map：例如RGB、BGR之间转换

　　支持数据类型转换：；例如YUV转RGB

• 5.WDMA（write DM
