概述

使用mt6739平台4.4内核，按下开机键，液晶开始显示，从而进入LK加载lcm的阶段

LK执行流程：

开机执行vendor/mediatek/proprietary/bootable/bootloader/目录下

从preloader/platform/mt6739/src/core/main.c开始执行

→执行lk/platform/mt6739/platform.c的void platform_init(void)

→执行lkplatformmt6739mt_disp_drv.c的void mt_disp_init(void *lcdbase)

→ 执行 lkplatformmt6739primary_display.c的primary_display_init（）

→最后执行lkplatformmt6739disp_lcm.c的disp_lcm_handle* disp_lcm_probe（）

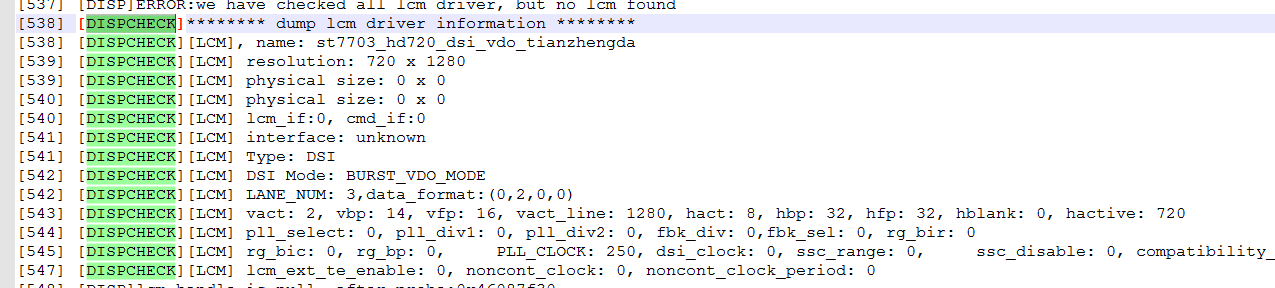

执行disp_lcm_handle* disp_lcm_probe之后获取lcm驱动打印的信息：

分析 disp_lcm_probe：

开始分析程序流程：

 if (check_lcm_node_from_DT() == 0) {
        lcm_drv = &lcm_common_drv;
        isLCMFound = true;
        isLCMDtFound = true;
    }
//check_lcm_node_from_DT是判断dev目录mt65xx_lcm_list.c文件的lcm_name_list数组

lcm_drv= lcm_driver_list[i];//获取mt65xx_lcm_list.c文件的lcm_driver_list数组数据
lcm_drv->get_params(&hlcm_param);
plcm->drv = lcm_drv;

if (lcm_id == LCM_INTERFACE_NOTDEFINED ||(lcm_id != LCM_INTERFACE_NOTDEFINED && plcm->lcm_if_id == lcm_id))//判断获取的ID值
 {
		handle = _display_interface_path_init(plcm);//液晶接口的数据获取及初始化

if (lcm_drv->compare_id != NULL) //再次判断ID值

_display_interface_path_deinit(handle);
｝


_dump_lcm_info(plcm)；//打印现在使用的lcm驱动的信息

这个函数会调用到lk中lcm ic 驱动文件的compare_id函数，返回lcd的id，id存在的话，就会break跳出遍历，告诉系统使用当前这个lcm,这样目的就是取得机器上当前所使用的lcm的各种信息

最后执行到vendormediatekproprietarybootablebootloaderlkplatformmt6739primary_display.c的

int primary_display_init(char *lcm_name)调用pgc->plcm = disp_lcm_probe( lcm_name, LCM_INTERFACE_NOTDEFINED)

这样LK部分就跑完了

kernel部分：

驱动函数从kernel-4.4driversmiscmediatekvideomt6739videoxmtkfb.c的__init mtkfb_init(void)开始执行

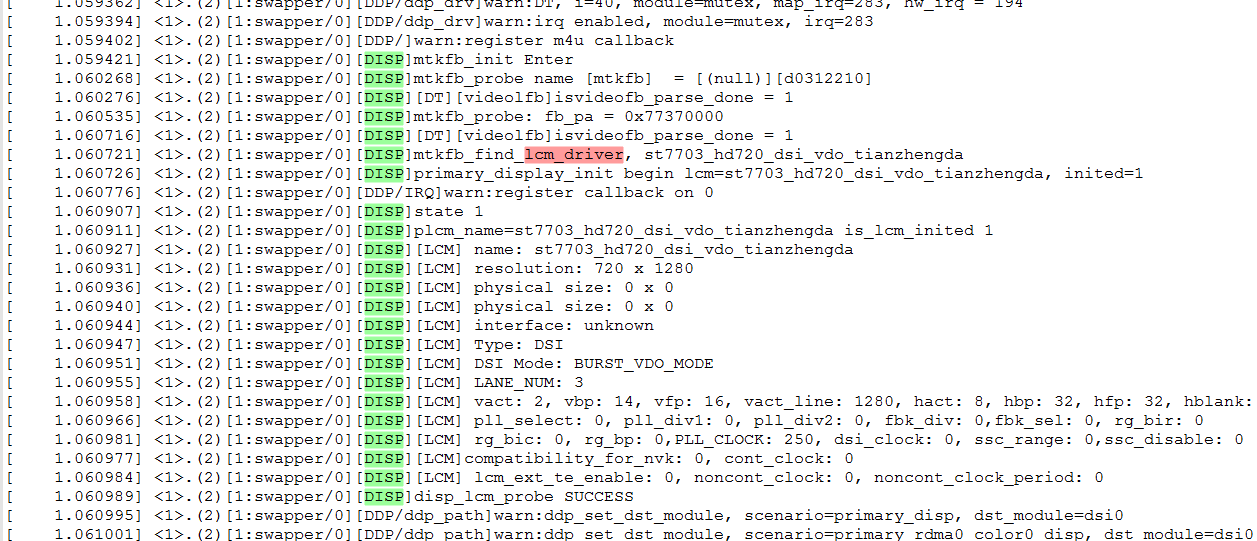

分析 mtkfb_probe(struct platform_device *pdev)函数执行流程：

--→ _parse_tag_videolfb（）；//获取驱动节点，并打印信息

--→dts_gpio_state = disp_dts_gpio_init_repo(pdev);//获取dts fb驱动的配置信息
	if (dts_gpio_state != 0)
		dev_err(&pdev->dev, "retrieve GPIO DTS failed.");

--→fbi = framebuffer_alloc(sizeof(struct mtkfb_device), &(pdev->dev));//分配地址空间

fbdev->fb_info = fbi;//传到info结构体

--→primary_display_init(mtkfb_find_lcm_driver(), lcd_fps, is_lcm_inited)
 //调用kernel-4.4driversmiscmediatekvideomt6739videoxprimary_display.c的
        primary_display_init（）函数
     --→调用kernel-4.4driversmiscmediatekvideomt6739videoxdisp_lcm.c的disp_lcm_probe
         //跟LK是一样操作获取mt65xx_lcm_list.c的数组信息

--→mtkfb_fbinfo_init(fbi);//初始化系统fb_info结构体对象并设置默认视频模式

--→mtkfb_register_sysfs(fbdev);

--→register_framebuffer(fbi);//注册fb设备

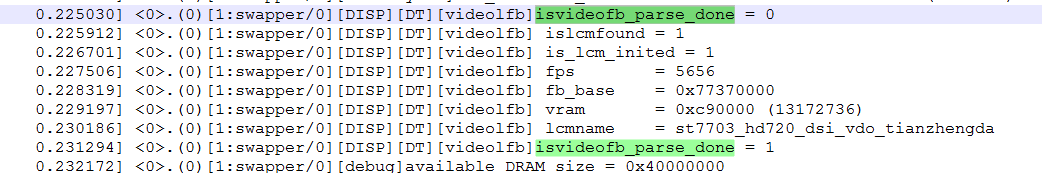

_parse_tag_videolfb（）会打印下面信息
