概述

之前我们虽然说过怎么编写verilog代码，怎么用iverilog软件和gtkwave软件进行仿真验证，但是一直没有说明如何在真实的板子上进行开发。今天正好来试一下。因为两年前买了ax301开发板，使用的是altera fpga，所以这些测试都是以altera为基础进行的。

1、准备quartus软件

每个品牌的fpga都有自己的eda软件。比如altera，就需要自己安装quartus软件。这里使用的是quartus prime 17.1.0 lite edition版，不收费。厂家对这个版本进行了阉割，但是基本的测试和练习不受影响。

2、购买fpga开发板

目前某宝上面的fpga开发板很多，大家可以根据自己的需求进行购买。我个人买的的是ax301。另外某火、某原子也都有对应的fpga板子，大家可以自己灵活购买。

3、安装usb2uart驱动

现在出售的很多电脑、笔记本都没有串口，所以厂家提供的开发板都提供了usb2uart这个接口。既可以供电，也可以当串口使用，一举两得。对于ax301这个开发板，使用的驱动可以从这里下载，

https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers?tab=downloads

4、安装quartus和jtag驱动

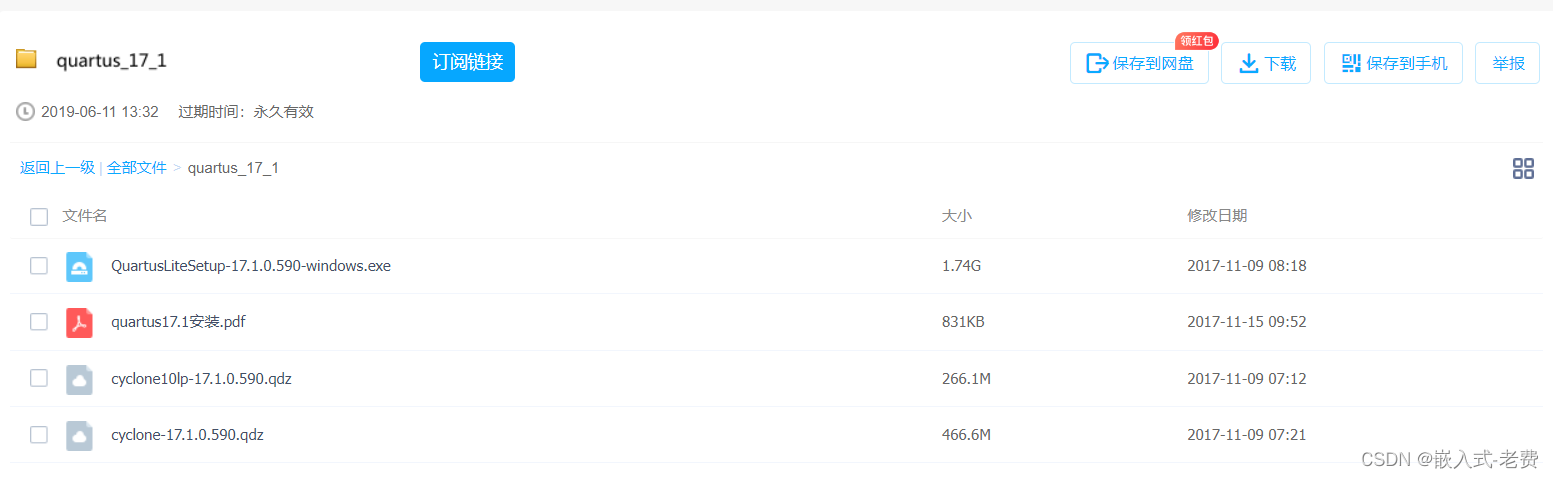

除了quartus这个平台软件之外，还需要安装cyclone器件库。器件库都是以qdz文件结尾的。不需要单独安装。在安装quartus的时候，会自动把这些器件库一起安装的。

另外，安装完quartus之后，还需要安装jtag驱动，一般在这个目录寻找即可，

C:intelFPGA_lite17.1quartusdriversusb-blaster

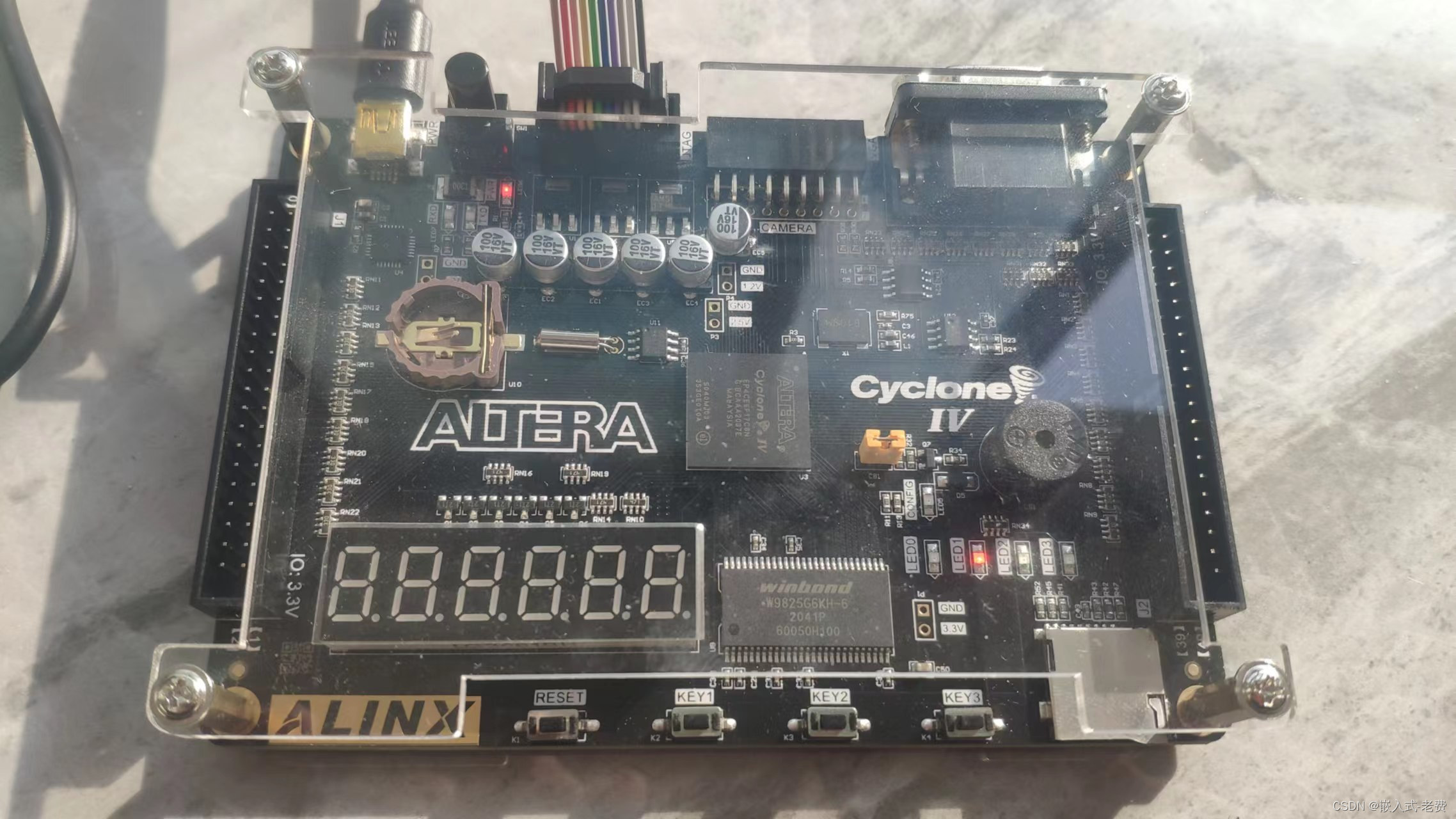

5、搭建好fpga环境

fpga环境和笔记本电脑之间进行调试，只需要两条usb线即可。一条是usb负责供电和串口；一条usb负责jtag调试。

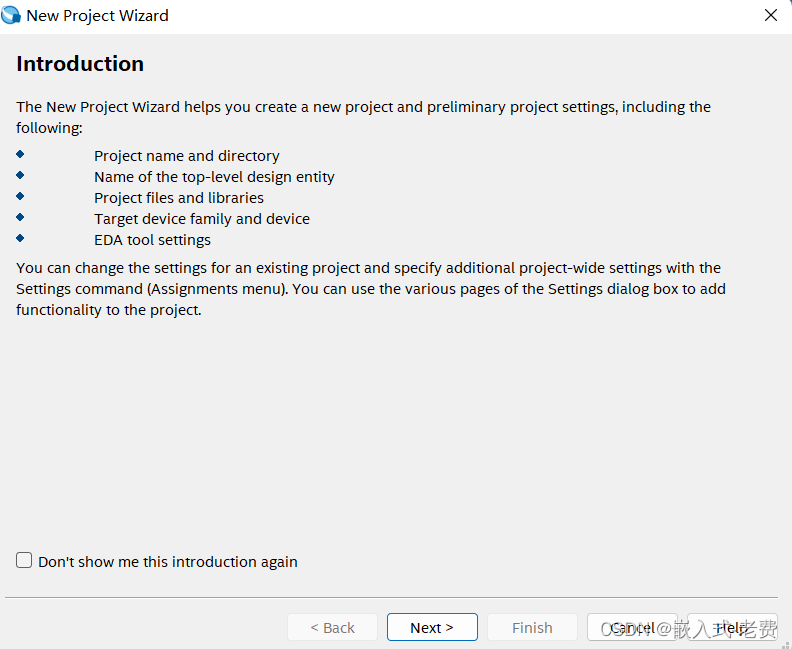

6、创建第一个工程led_test

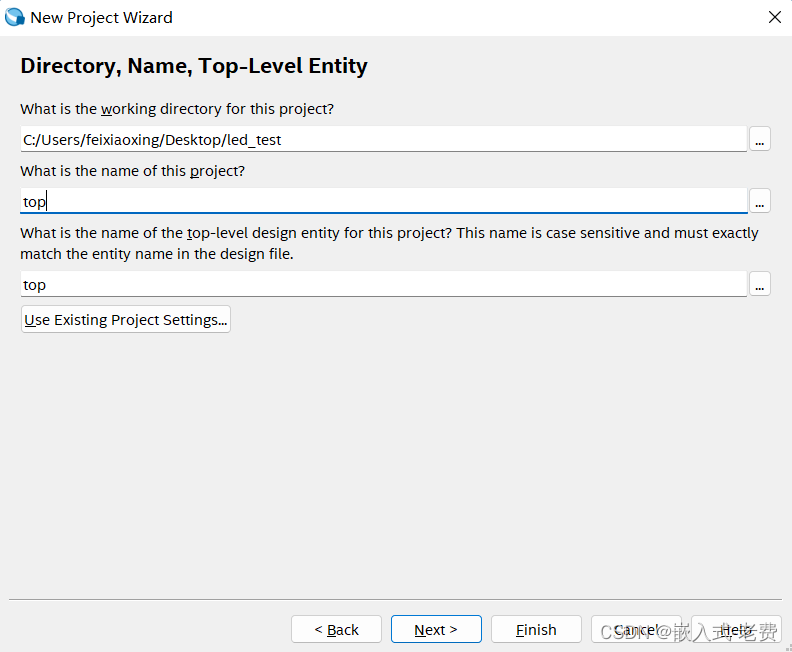

创建第一个工程，依次填写工作目录，模块名，

选择空项目，

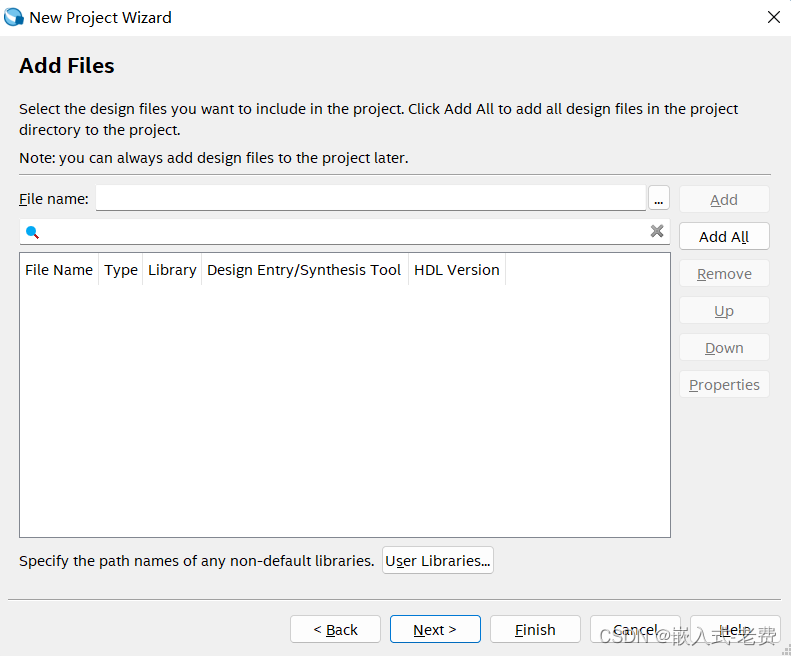

跳过文件添加，

根据开发板选择正确的fpga类型，直接finish。

7、添加led_test.v文件，

其中代码的内容如下所示，


module led_test(clk ,rst, led);

`define MAX_NUM 32'd4999_9999

// input signal
input clk;
input rst;

// output signal
output led;

// signal type
wire clk;
wire rst;
reg[3:0] led;

// inner signal
reg[31:0] count;

// count register
always@(posedge clk or negedge rst)
	if(!rst)
		count <= 32'b0;
	else if(count == `MAX_NUM)
		count <= 32'b0;
	else
		count <= count + 1'b1;

// led data
always@(posedge clk or negedge rst)
	if(!rst)
		led <= 4'b0001;
	else if(count == `MAX_NUM)
		led <= {led[2:0], led[3]};

endmodule

将文件保存为led_test.v，

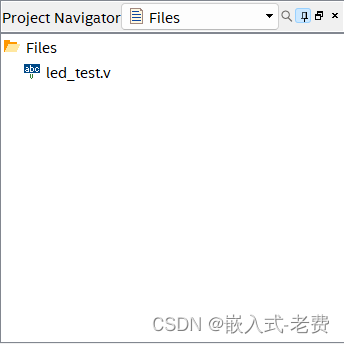

在Project Navigator里面按Files显示视图，

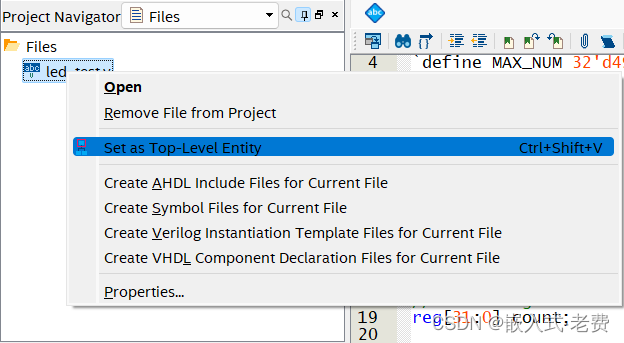

将led_test.v修改成top层，

直接综合文件，

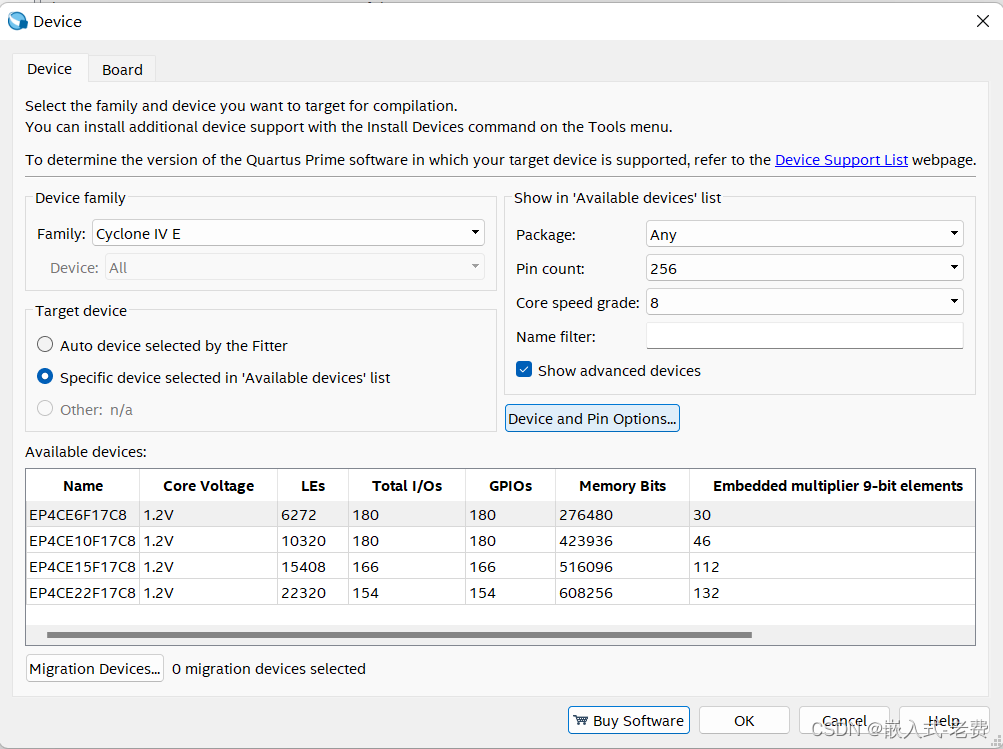

8、配置fpga属性，单击“Assignments”-》“Device”，选择“Device and Pin Options”

不使用的pin修改为输入三态，

“Dual-Purpose Pins”中的所有value都修改为“Use as regular I/O”，

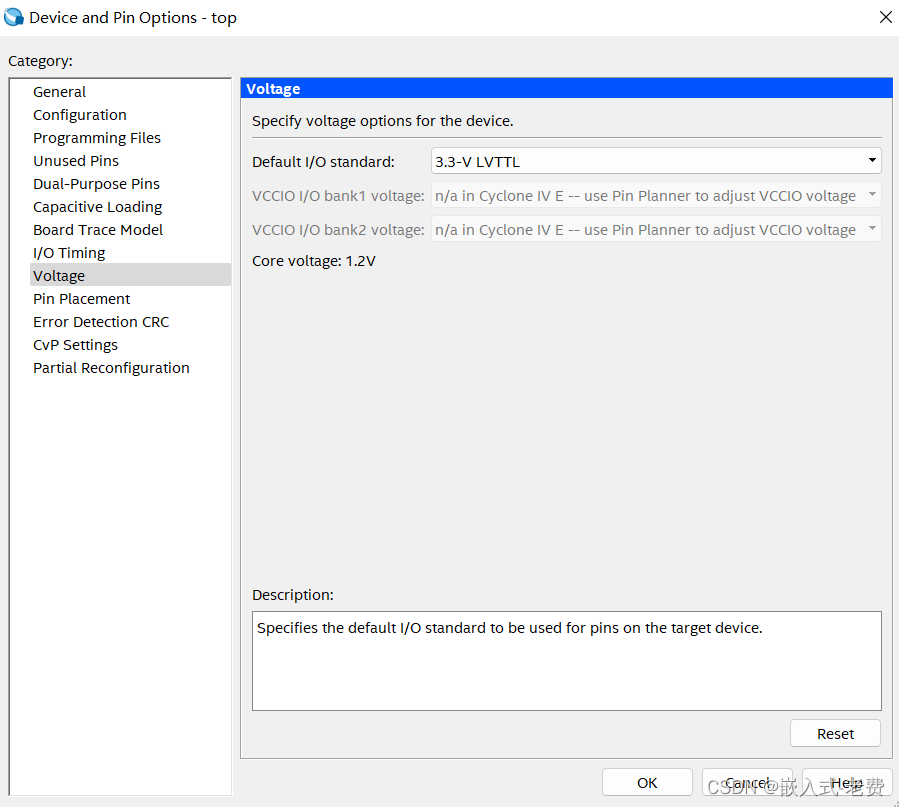

电压修改为3.3v，保存。

9、绑定pin脚，选择“Assignments”-》“Pin Planner”，按如下图配置，保存。

每一个板子的pin脚绑定，最好参考对应的电路图，或者是excel文件。比如ax301，可以参考官方给出的qsf文件，

https://github.com/alinxalinx/AX301

10、再次编译，

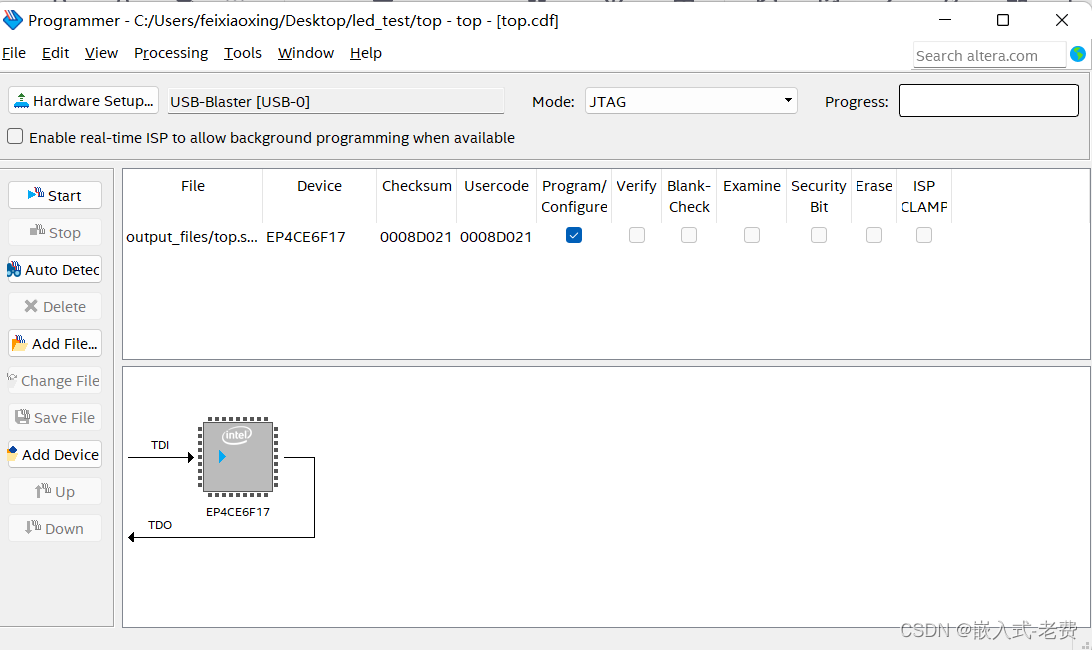

11、选择“Tools”-》“Programmer”，准备烧入，一般是sof文件

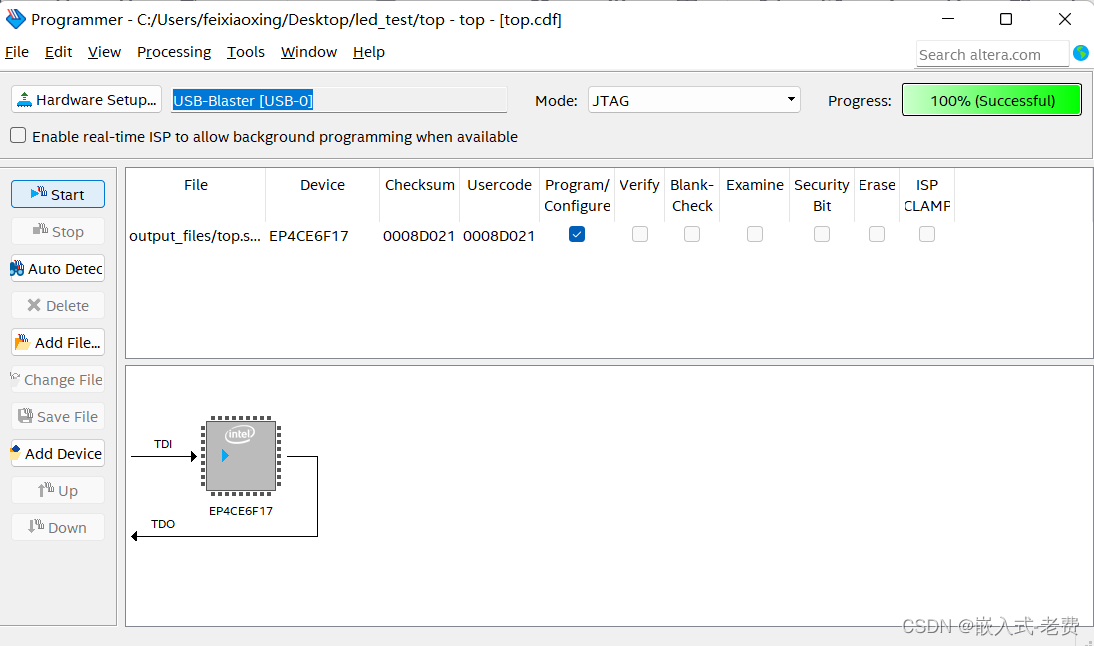

直接单击start，即可完成烧入。

如果没有其他问题的话，就会看到一个流水灯的效果。

其他：

将verilog代码port到fpga开发板子上面是一个很重要的学习过程。在这个过程中，会遇到很多的问题，比如软件的下载、设备的连接、驱动的安装、jtag无法识别、下载后没有效果等等。但这又是一个不得不经历的阶段。只有通过不断犯错，才能让自己有所收益。毕竟所有的ip编写、仿真不是根本目的，最重要的还是要让板子动起来。
