概述

注册和注销基本要求 SIP客户端、网关、SIP设备、联网系统等 SIP代理(SIP UA)使用IETFRFC3261中定义的方法 15 GB/T28181—2016Register进行注册和注销。

注册和注销时应进行认证，认证方式应支持数字摘要认证方式，高安全级别的宜支持数字证书的认证方式，数字证书的格式符合附录I中的规定。

SIP代理在注册过期时间到来之前，应向注册服务器进行刷新注册，刷新注册消息流程应与9.1.2.1 的流程描述一致，并遵循IETFRFC3261对刷新注册的规定。

若注册失败,SIP代理应间隔一定时间后继续发起注册过程，与上一次注册时间间隔应可调，一般情况下不应短于60s。

系统、设备注册过期时间应可配置，缺省值为86400s(1d),应在注册过期时间到来之前发送刷新注册消息，为SIP服务器预留适当刷新注册处理时间，注册过期时间不应短于3600s。

SIP代理注册成功则认为SIP服务器为在线状态，注册失败则认为SIP服务器为离线状态；SIP服务器在SIP代理注册成功后认为其为在线状态,SIP代理注册过期则认为其为离线状态。

注册流程

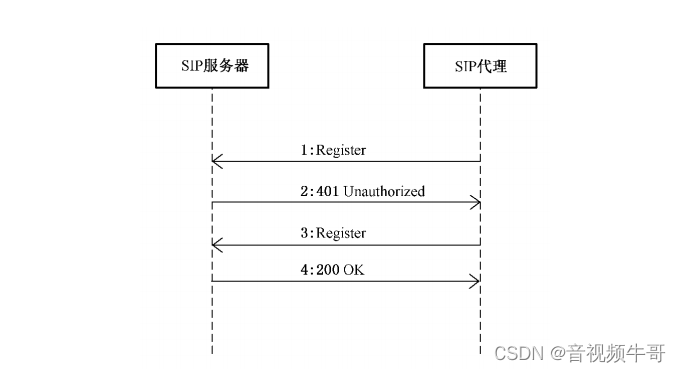

以基本注册流程为例，流程如下：

注册流程描述如下:

a) 1:SIP代理向SIP服务器发送 Register请求;

b) 2:SIP服务器向 SIP代理发送响应401,并在响应的消息头 WWW_Authenticate字段中给出适合SIP代理的认证体制和参数;

c) 3:SIP代理重新向SIP服务器发送Register请求，在请求的 Authorization字段给出信任书, 包含认证信息;

d) 4:SIP 服务器对请求进行验证,如果检查出 SIP 代理身份合法，向SIP代理发送成功响应 200OK,如果身份不合法则发送拒绝服务应答。

基于数字证书的双向认证注册不再赘述。

注销流程

注销流程描述如下:

a) 1:SIP代理向SIP服务器发送Register请求，Expires字段的值为0，表示SIP代理要注销;

b) 2:SIP服务器向 SIP代理发送响应401，并在响应的消息头 WWW_Authenticate字段中给出适合SIP代理的认证体制和参数;

c) 3:SIP代理重新向SIP服务器发送 Register请求,在请求的 Authorization字段给出信任书, 包含认证信息,Expires字段的值为0;

d) 4:SIP 服务器对请求进行验证，如果检查出 SIP 代理身份合法,向 SIP 代理发送成功响应 200OK,如果身份不合法则发送拒绝服务应答。

相关技术实现


    /*
     * CameraPublishActivity.java
     * initGB28181Agent 初始化参数
     *
     * WebSite: https://daniusdk.com
     * Github: https://github.com/daniulive/SmarterStreaming
     *
     */

    private boolean initGB28181Agent() {
        if ( gb28181_agent_ != null )
            return  true;

        getLocation(context_);

        String local_ip_addr = IPAddrUtils.getIpAddress(context_);
        Log.i(TAG, "initGB28181Agent local ip addr: " + local_ip_addr);

        if ( local_ip_addr == null || local_ip_addr.isEmpty() ) {
            Log.e(TAG, "initGB28181Agent local ip is empty");
            return  false;
        }

        gb28181_agent_ = GBSIPAgentFactory.getInstance().create();
        if ( gb28181_agent_ == null ) {
            Log.e(TAG, "initGB28181Agent create agent failed");
            return false;
        }

        gb28181_agent_.addListener(this);

        // 必填信息
        gb28181_agent_.setLocalAddress(local_ip_addr);
        gb28181_agent_.setServerParameter(gb28181_sip_server_addr_, gb28181_sip_server_port_, gb28181_sip_server_id_, gb28181_sip_domain_);
        gb28181_agent_.setUserInfo(gb28181_sip_username_, gb28181_sip_password_);

        // 可选参数
        gb28181_agent_.setUserAgent(gb28181_sip_user_agent_filed_);
        gb28181_agent_.setTransportProtocol(gb28181_sip_trans_protocol_==0?"UDP":"TCP");

        // GB28181配置
        gb28181_agent_.config(gb28181_reg_expired_, gb28181_heartbeat_interval_, gb28181_heartbeat_count_);

        //com.gb.ntsignalling.Device gb_device = new com.gb.ntsignalling.Device("34020000001380000001", "安卓测试设备", Build.MANUFACTURER, Build.MODEL,
        //            "宇宙","火星1","火星", true);

        com.gb.ntsignalling.Device gb_device = new com.gb.ntsignalling.Device("33010752991327811433", "安卓测试设备", Build.MANUFACTURER, Build.MODEL,
                "宇宙","火星1","火星", true);


        if (mLongitude != null && mLatitude != null) {
            com.gb.ntsignalling.DevicePosition device_pos = new com.gb.ntsignalling.DevicePosition();

            device_pos.setTime(mLocationTime);
            device_pos.setLongitude(mLongitude);
            device_pos.setLatitude(mLatitude);
            gb_device.setPosition(device_pos);

            gb_device.setSupportMobilePosition(true); // 设置支持移动位置上报
        }

        gb28181_agent_.addDevice(gb_device);

/*
        com.gb28181.ntsignalling.Device gb_device1 = new com.gb28181.ntsignalling.Device("34020000001380000002", "安卓测试设备2", Build.MANUFACTURER, Build.MODEL,
                "宇宙","火星1","火星", true);

        if (mLongitude != null && mLatitude != null) {
            com.gb28181.ntsignalling.DevicePosition device_pos = new com.gb28181.ntsignalling.DevicePosition();

            device_pos.setTime(mLocationTime);
            device_pos.setLongitude(mLongitude);
            device_pos.setLatitude(mLatitude);
            gb_device1.setPosition(device_pos);

            gb_device1.setSupportMobilePosition(true);
        }

        gb28181_agent_.addDevice(gb_device1);


 */

        if (!gb28181_agent_.createSipStack()) {
            gb28181_agent_ = null;
            Log.e(TAG, "initGB28181Agent gb28181_agent_.createSipStack failed.");
            return  false;
        }

        boolean is_bind_local_port_ok = false;

        // 最多尝试5000个端口
        int try_end_port = gb28181_sip_local_port_base_ + 5000;
        try_end_port = try_end_port > 65536 ?65536: try_end_port;

        for (int i = gb28181_sip_local_port_base_; i < try_end_port; ++i) {
            if (gb28181_agent_.bindLocalPort(i)) {
                is_bind_local_port_ok = true;
                break;
            }
        }

        if (!is_bind_local_port_ok) {
            gb28181_agent_.releaseSipStack();
            gb28181_agent_ = null;
            Log.e(TAG, "initGB28181Agent gb28181_agent_.bindLocalPort failed.");
            return  false;
        }

        if (!gb28181_agent_.initialize()) {
            gb28181_agent_.unBindLocalPort();
            gb28181_agent_.releaseSipStack();
            gb28181_agent_ = null;
            Log.e(TAG, "initGB28181Agent gb28181_agent_.initialize failed.");
            return  false;
        }

        return true;
    }

initGB28181Agent() 完成基础化参数配置后，就开始发Register；

和注册相关的状态反馈如下：

    @Override
    public void ntsRegisterOK(String dateString) {
        Log.i(TAG, "ntsRegisterOK Date: " + (dateString!= null? dateString : ""));
    }

    @Override
    public void ntsRegisterTimeout() {
        Log.e(TAG, "ntsRegisterTimeout");
    }

    @Override
    public void ntsRegisterTransportError(String errorInfo) {
        Log.e(TAG, "ntsRegisterTransportError error:" + (errorInfo != null?errorInfo :""));
    }

注销的话，Expires字段的值为0即可。
