SIP注册流程

今天先研究下设备注册的流程，模拟一个IPC向SPVMN系统注册，记录下交互的消息，详细研究了下：

UAC(模拟IPC)：

IP：192.168.10.117

Port：5061



UAS(模拟SIP服务器)：

IP：192.168.10.177

Port：5060

第一步：UAC --> UAS

UAC向UAS注册，下面是具体注册消息：

REGISTER sip:192.168.10.177:5060 SIP/2.0

Via: SIP/2.0/UDP 192.168.10.117:5061;rport=5061;branch=z9hG4bK2509000523;received=192.168.10.117

From: <sip:34020000001320000001@192.168.10.177>;tag=2577708869

To: <sip:34020000001320000001@192.168.10.177>

Call-ID: 939764460

CSeq: 1 REGISTER

Contact: <sip:34020000001320000001@192.168.10.117:5061;line=6513f93347c330b>

Max-Forwards: 70

User-Agent: eXosip/3.6.0

Expires: 3600

Authorization: Capability, algorithm="H:MD5"

Content-Length: 0

字段说明：

请求起始行：表示UAC向IP地址为192.168.10.177的服务器发起注册，SIP版本号为2.0

From字段：指明该REGISTER请求消息由UAS（IP地址：192.168.10.177）控制的UAC发起的。

To字段：指明REGISTER请求接收方的地址。此时REGISTER请求的接收方为IP地址为192.168.10.177的UAS。（这个值和To头域的值相同，除非这个请求是第三方发起的注册请求。）
Call-ID字段：UAC发出的给某个注册服务器（registrar）的所有注册请求都应该有相同的Call-ID头域值。如果相同的客户端用了不同的Call-ID值，注册服务器(registrar)就不能检测是否一个REGISTER请求由于延时的关系导致了故障。
Cseq字段：Cseq值保证了REGISTER请求的正确顺序。一个UA为每一个具备相同的Call-ID的REGISTER请求顺序递增这个Cseq字段。
Contact字段：在REGISTER请求中的Contact字段指明用户可达位置。
Expires字段：表示该登记生存期为3600s。
Content-Length字段：表明此请求消息消息体的长度为空，即此消息不带会话描述。



第二步，UAS-->UAC

UAS返回401 Unauthorized（无权限）响应,表明要求对UAC进行用户认证，并且通过WWW-Authenticate字段携带UAS支持的认证方式，产生本次认证的nonce

SIP/2.0 401 Unauthorized

To: <sip:34020000001320000001@192.168.10.177>;tag=66081813_53173353_54026835-98f6-4d1e-b562-0d969636b944

Via: SIP/2.0/UDP 192.168.10.117:5061;rport=5061;branch=z9hG4bK2509000523;received=192.168.10.117

CSeq: 1 REGISTER

Call-ID: 939764460

From: <sip:34020000001320000001@192.168.10.177>;tag=2577708869

WWW-Authenticate: Digest realm="3402000000",nonce="324cab6e557268e0"

Content-Length: 0



第三步，UAC-->UAS

UAC重新向UAS发起注册请求，携带WWW-Authorization字段

REGISTER sip:192.168.10.177:5060 SIP/2.0

Via: SIP/2.0/UDP 192.168.10.117:5061;rport=5061;branch=z9hG4bK3163110852;received=192.168.10.117

From: <sip:34020000001320000001@192.168.10.177>;tag=2577708869

To: <sip:34020000001320000001@192.168.10.177>

Call-ID: 939764460

CSeq: 2 REGISTER

Contact: <sip:34020000001320000001@192.168.10.117:5061;line=6513f93347c330b>

Authorization: Digest (摘要)username="34020000001320000001",realm（范围）="3402000000",nonce="324cab6e557268e0",uri="sip:192.168.10.177:5060",response="7f536c8ce38593239f9130e37a72276e",algorithm=MD5

Max-Forwards: 70

User-Agent: eXosip/3.6.0

Expires: 3600

Content-Length: 0

第四步，UAS-->UAC

UAS收到UAC的注册请求，首先检查NONCE的正确性，如果和在401 Unauthorized响应中产生的NONCE相同，则通过。否则，直接返回失败。然后，UAS会根据NONCE、用户名、密码（服务器端可以根据本地用户信息获取用户的密码）、URI等采用和终端相同的算法生成
RESPONSE，并且对此RESPONSE和请求消息中的RESPONSE进行比较，如果二者一致则用户认证成功，否则认证失败。此时，UAS返回200 OK响应消息，表明终端认证成功。

SIP/2.0 200 OK

To: <sip:34020000001320000001@192.168.10.177>;tag=31428812_53173353_376bd3d9-cb9d-4b4f-a950-da26d575cff5

Via: SIP/2.0/UDP 192.168.10.117:5061;rport=5061;branch=z9hG4bK3163110852;received=192.168.10.117

CSeq: 2 REGISTER

Call-ID: 939764460

From: <sip:34020000001320000001@192.168.10.177>;tag=2577708869

Contact: <sip:34020000001320000001@192.168.10.117:5061;line=6513f93347c330b>

Expires: 3600

Date: 2013-06-26T16:08:37.164

Content-Length: 0











   2015年研究生考试大纲解读 备考攻略  2015考研政治  2015考研英语  2015考研数学  2015考研专业  考研报名指导































480, 486

Retry-After 500,503 600,603  - o o o o o Route R adr c c c c c c Server r  - o o o o o Subject R  - - - o - - Supported R  - o o m* o o Supported 2xx  - o o m* m* o Timestamp   o o o o o o To

c(1) r m m m m m m Unsupported 420  - m - m m m User-Agent   o o o o o o Via R amr m m m m m m Via rc dr m m m m m m Warning

r  - o o o o o WWW-Authenticate 401 ar - m - m m m WWW-Authenticate

407

ar

-

o

-

o

o

o



“where”列描述了在头域中能够使用的请求和应答的类型。这列的值是：

R:头域只能在请求中出现； r:头域只能在应答中出现；

2xx，4xx，等等：一个数字的值区间表示头域能够使用的应答代码。 c：头域是从请求拷贝到应答的。

如果”where”栏目是空白，表示头域可以在所有的请求和应答中出现。

“proxy”列描述了proxy在头域上的操作

a：如果头域不存在，proxy可以增加或者连接头域 m：proxy可以修改现存的头域值 d：proxy可以删除头域值

r：proxy必须能读取这个头域，因此这个头域不能加密。

接下来6个栏目与在某一个方法中出现的头域有关：

c：条件；对头域的要求依赖于消息的内容 m：头域是强制要有的。

m*：头域应当被发送，但是客户端/服务端都需要准备接收没有这个头域的消息。 o：头域是可选的。

t：头域应当被发送，但是客户端/服务端都需要准备接收没有这个头域的消息。客户端/服务端都需要准备接收没有这个头域的消息。如果通讯的协议是基于面向流的协议（比如TCP），那么头域值必须被发送。

*：如果消息体不为空，那么头域值就绪要的。（细节请参见20.14,20.15和7.4节） -:这个头域是不适用的。













1.1.3. 请求格式







1.1.4. 响应格式

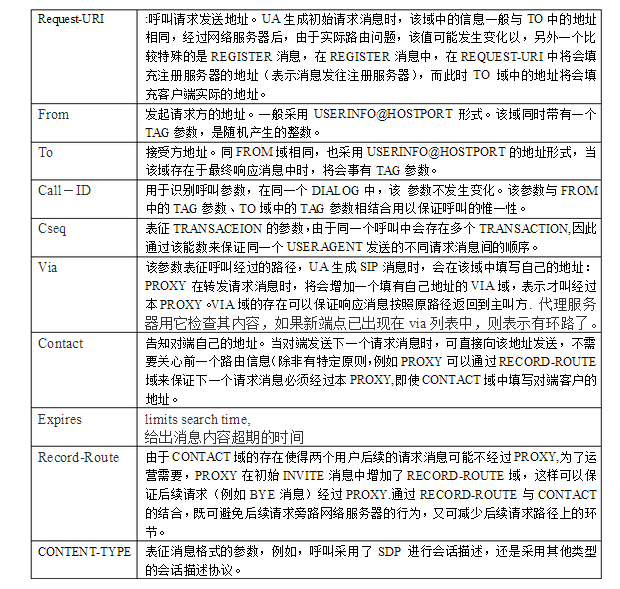

1.2. 字段

Request-URI

:呼叫请求发送地址。UA生成初始请求消息时，该域中的信息一般与TO中的地址相同，经过网络服务器后，由于实际路由问题，该值可能发生变化以，另外一个比较特殊的是REGISTER消息，在REGISTER消息中，在REQUEST-URI中将会填充注册服务器的地址（表示消息发往注册服务器），而此时TO域中的地址将会填充客户端实际的地址。

From 发起请求方的地址。一般采用USERINFO@HOSTPORT形式。该域同时带有一个TAG参数，是随机产生的整数。

To 接受方地址。同FROM域相同，也采用USERINFO@HOSTPORT的地址形式，当该域存在于最终响应消息中时，将会事有TAG参数。

Call－ID 用于识别呼叫参数，在同一个DIALOG中，该 参数不发生变化。该参数与FROM中的TAG参数、TO域中的TAG参数相结合用以保证呼叫的惟一性。

Cseq 表征TRANSACEION的参数，由于同一个呼叫中会存在多个TRANSACTION,因此通过该能数来保证同一个USERAGENT发送的不同请求消息间的顺序。 Via

该参数表征呼叫经过的路径，UA生成SIP消息时，会在该域中填写自己的地址：PROXY在转发请求消息时，将会增加一个填有自己地址的VIA域，表示才叫经过本PROXY。VIA域的存在可以保证响应消息按照原路径返回到主叫方. 代理服务器用它检查其内容，如果新端点已出现在via列表中，则表示有环路了。 Contact

告知对端自己的地址。当对端发送下一个请求消息时，可直接向该地址发送，不需要关心前一个路由信息（除非有特定原则，例如PROXY可以通过RECORD-ROUTE域来保证下一个请求消息必须经过本PROXY,即使CONTACT域中填写对端客户的地址。

Expires limits search time,

给出消息内容超期的时间

Record-Route

由于CONTACT域的存在使得两个用户后续的请求消息可能不经过PROXY,为了运营需要，PROXY在初始INVITE消息中增加了RECORD-ROUTE域，这样可以保证后续请求（例如BYE消息）经过PROXY.通过RECORD-ROUTE与CONTACT的结合，既可避免后续请求旁路网络服务器的行为，又可减少后续请求路径上的环节。

CONTENT-TYPE 表征消息格式的参数，例如，呼叫采用了SDP进行会话描述，还是采用其他类型

的会话描述协议
