概述

相信大家最近被hinton的这篇capsule的论文刷屏了，这篇论文是发表在nips2017上的。

其实capsule这个概念最早是hinton的一篇发表在ICANN 2011上的论文中提出的，不过当初没有引起太大的关注。今年的早些时候，hinton也在多个公开场合表达capsule这样一种想法。

在此，笔者在这里记录下自己对这篇论文的理解。

首先在这里推荐几篇与这篇论文相关的，笔者认为比较有用的资源，可以帮助大家更加深入的理解此文。

1.Understanding Hinton’s Capsule Networks
2.Capsule Networks Explained
3.TensorFlow Pytorch Keras代码实现深度学习大神Hinton NIPS2017 Capsule论文
4.《What is wrong with convolutional neural nets?》by Geoffrey Hinton

一.Motivation

这里主要是总结一下motivation，如果想要更清楚的了解背后的原理，强烈推荐看一下这篇博客Understanding Hinton’s Capsule Networks。
此外这篇博客讲的也不错Capsule Networks Explained。最好都看一下。

1.传统的CNN很难发现特征之间的orientational 和 relative spatial 关系

2.max pool 必然会损失一些有用的信息，需要用其他方法代替

3.Equivariance, not invariance

这些motivation，多多少少都可以从hinton的公开演讲中得出，反而论文中提及的并不是很多。

二.Contribution

1.将原来神经网络中的每个神经元的标量替换成向量，称作capsule
1) 每个capsule（向量）的模长代表对应特征出现的概率
2) capsule的方向，即里面具体的值代表对应特征的一些实例化参数，such as pose (position, size, orientation), deformation, velocity, albedo, hue, texture

举个例子，下图的两张猫，可以分别用两个capsule（向量）表示，记为 $c_1,c_2$ ,因为表示的都是猫这一特征，所以 $c_1,c_2$ 的模长相等，但是由于图片中，猫存在的位置不尽相同，因此， $c_1,c_2$ 里的值并不相同。

2.用路由选择算法，取代max pooling

三.CapsNet

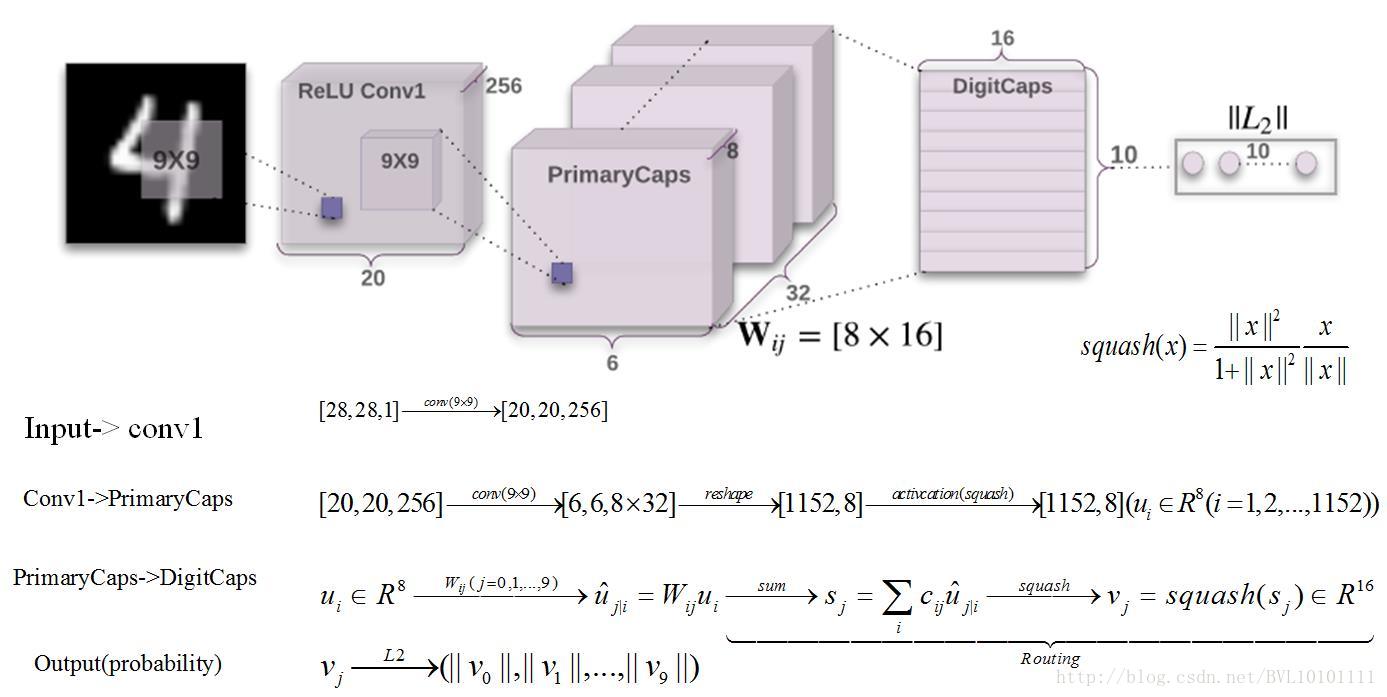

hinton为了表示capsule的想法是对的，设计了一个包含capsule的网络来进行验证，面对的主要的数据集是MNIST，网络如下图所示：

不包括输入输出，总共有三层，第一层是卷积层，用来提取图片的原始特征。第二层和第三次是capsule层。为了让大家具体了解capsnet是如何运转的，在图片中举了一个详细的例子，输入是mnist中一张28*28的图片，其中，图中routing这部分，下面会详细介绍。

四.Routing algorithm

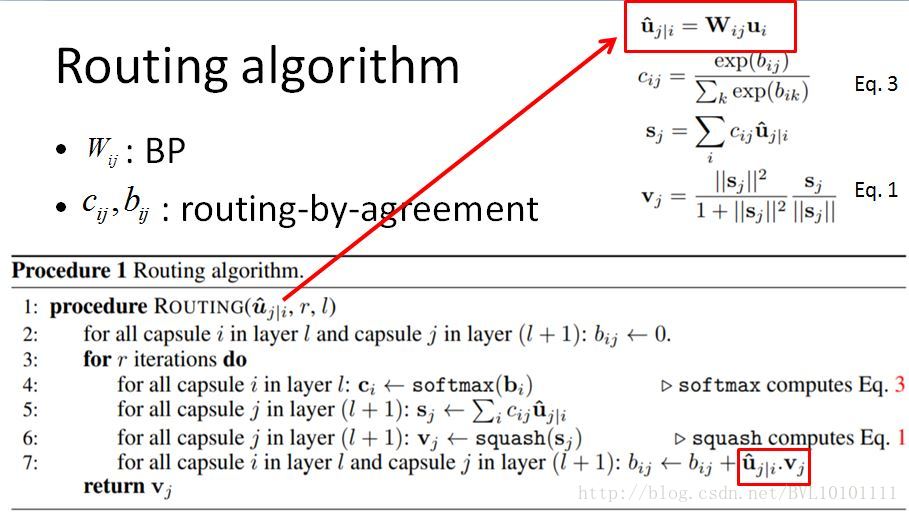

Routing algorithm的主要目的就是计算权重 $c_ij$ ，感觉和rnn的attention类似。具体算法如下图所示，其中 $u_i$ 表示上一层capsule $i$ 的输出为 $u_i$ ，

这里写图片描述

路由的算法，有种kmeans的感觉，先取 $b_ij=0$ 进行初始化，然后利用初始化得到的 $v_j$ ,来进一步修正 $b_ij$ ，不断迭代逼近。

五.Loss

loss有两部分组成，margin loss和reconstruction loss
1)margin loss， $T_c$ 是指示函数， $||v_c||$ 是capsnet预测输入图片有c类别的概率。

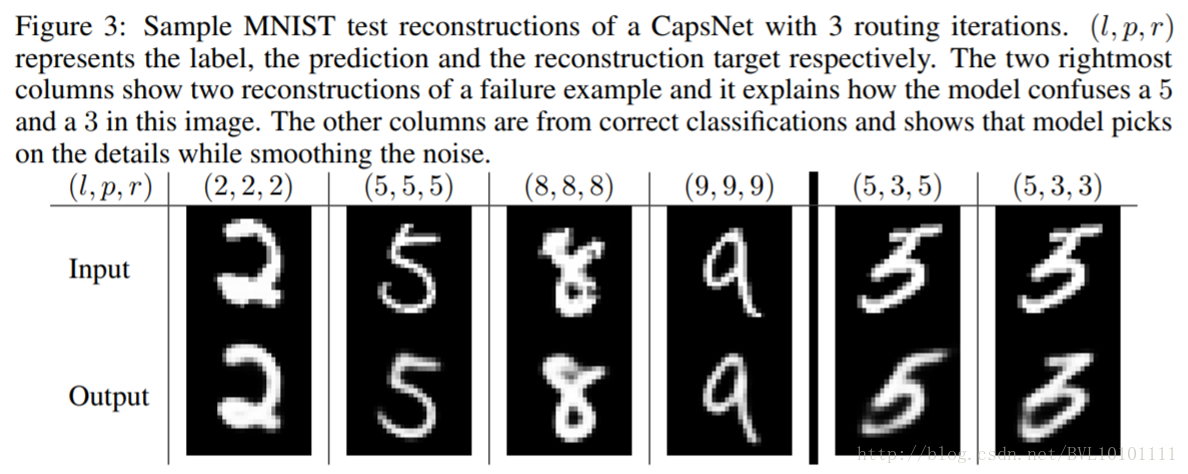

2)reconstruction loss，通过将capsnet在digitcaps输出的10个capsule（每个16-d）中，不是target的capsule的向量值都设为0，然后将这160维的值作为一个MLP的输入，最后得到一个784维向量，与原始输入图片的784维向量做一个平方差求和，作为reconstruction loss。
